精密手动钻头夹持虎钳结构设计

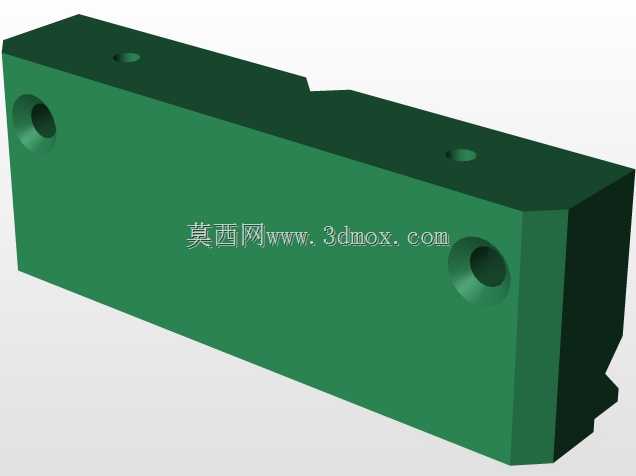

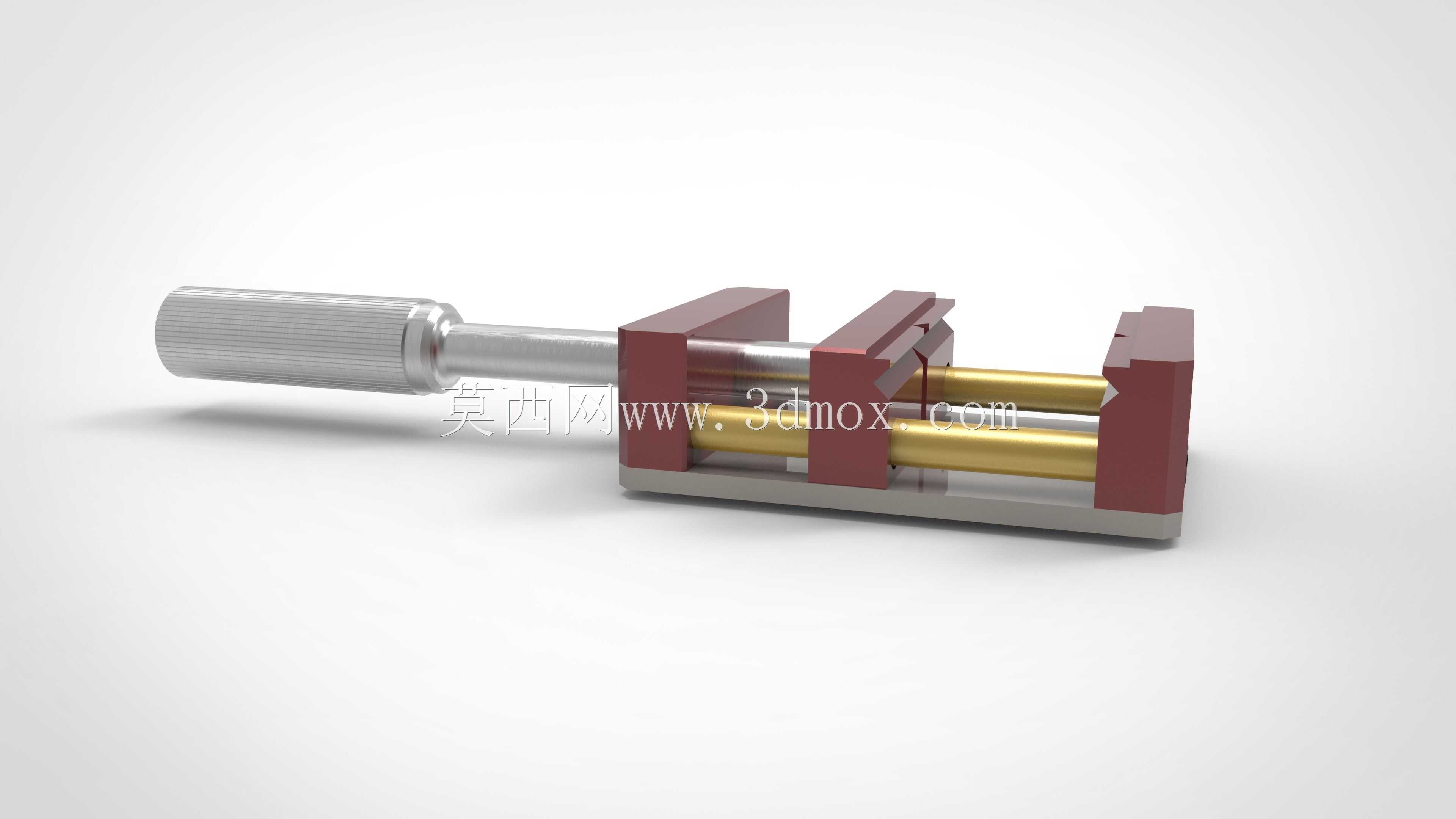

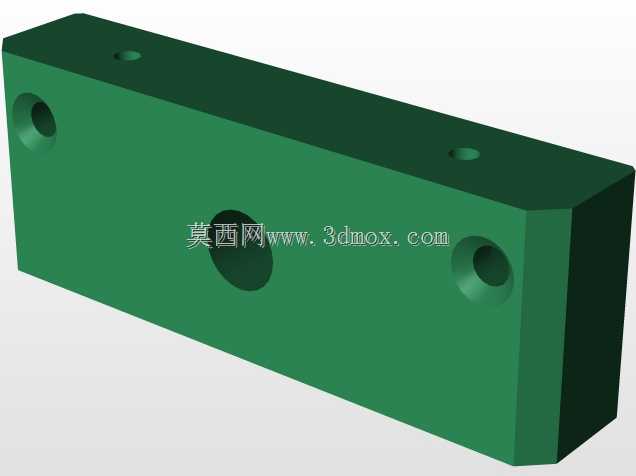

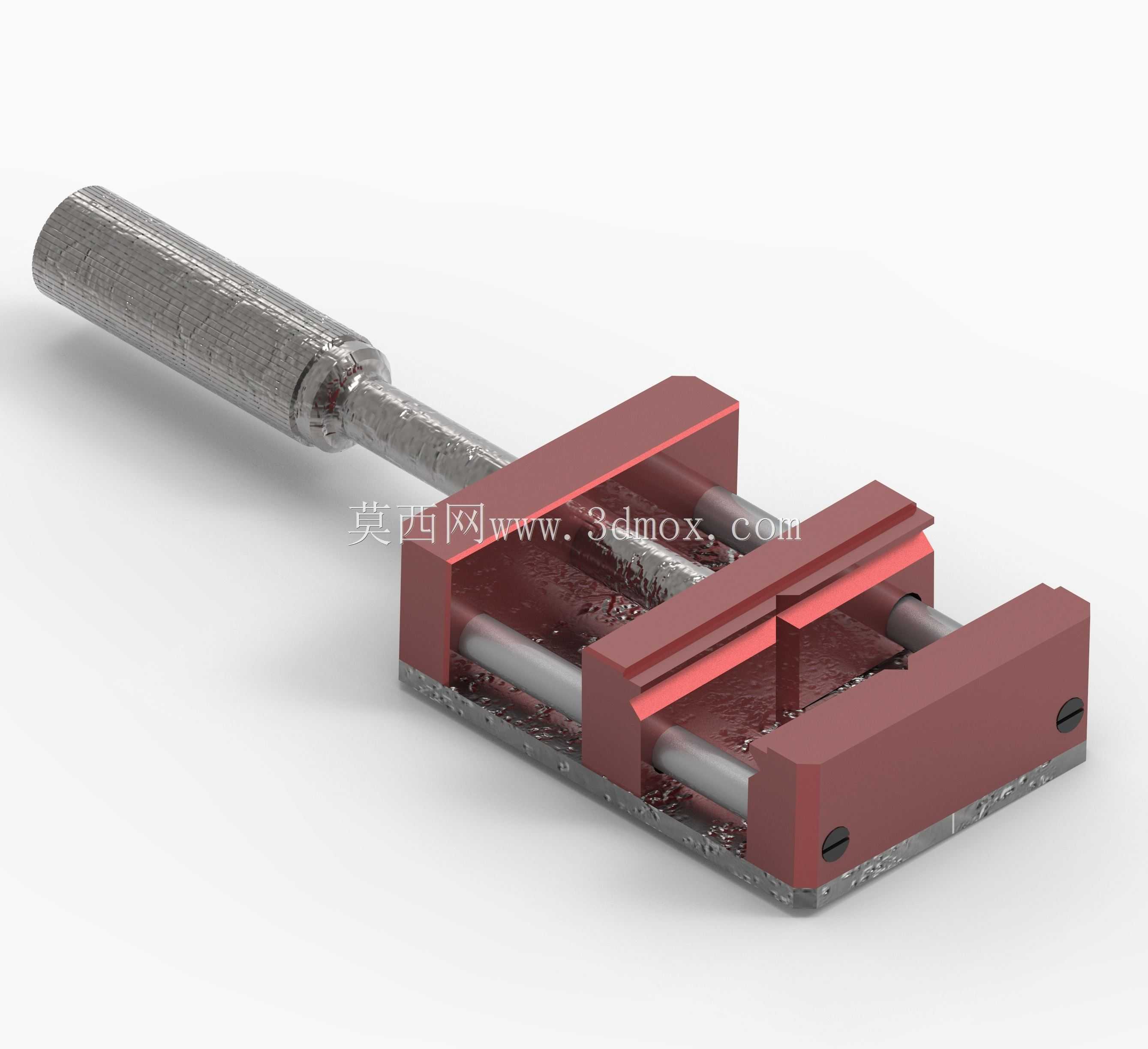

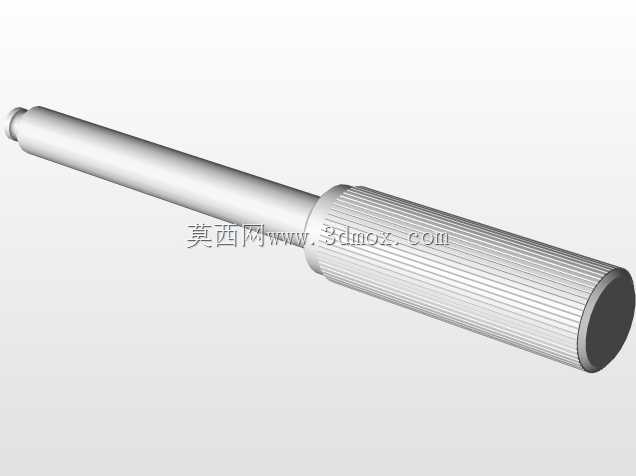

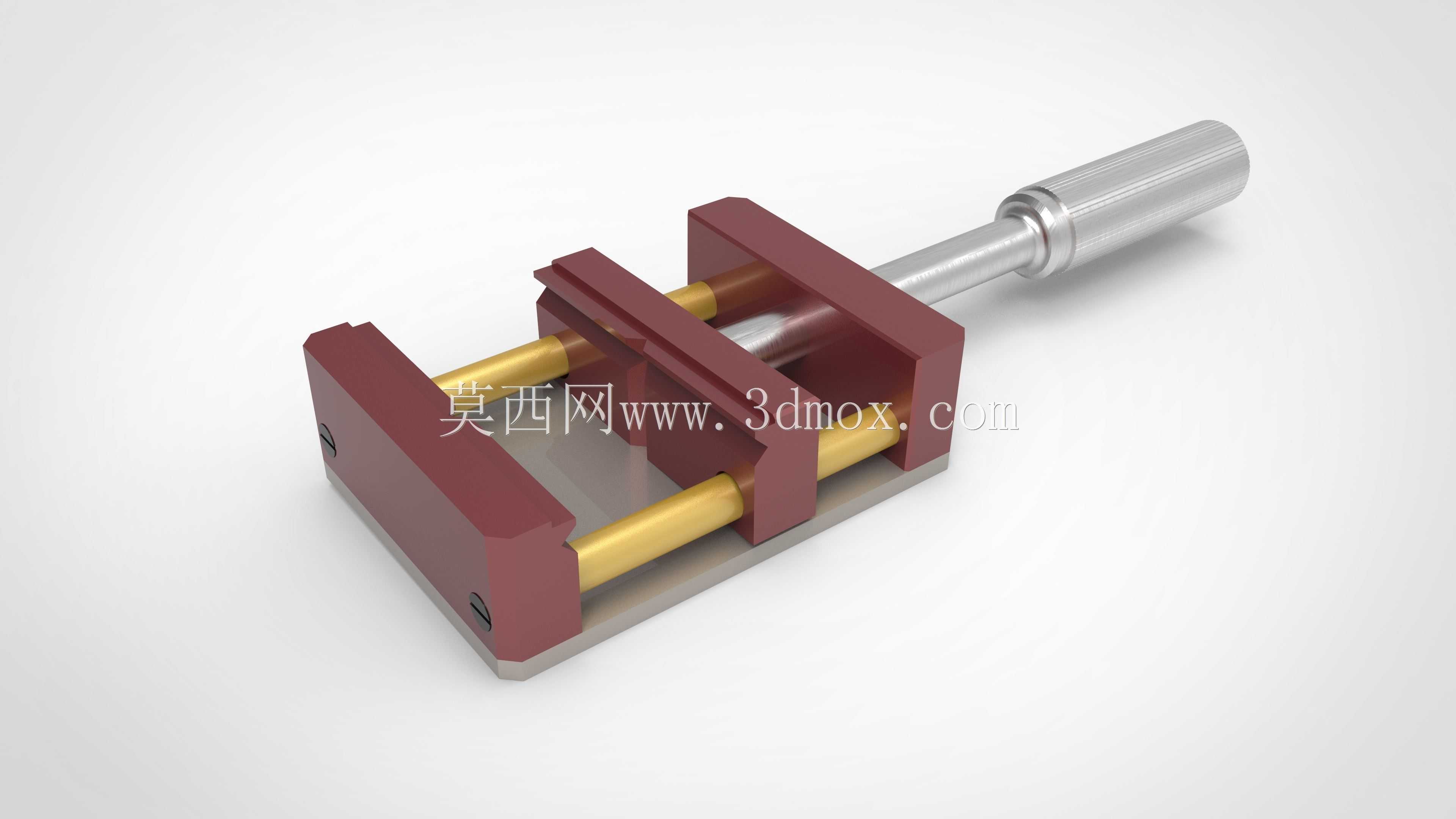

这款手动夹持虎钳主要应用于钻削加工场景，是小型钻床、台钻作业中配套的核心工装夹具，能够在钻头进给切削的过程中牢牢固定小型工件、棒料或待加工坯件，避免工件受钻削扭矩作用发生偏移、抖动，保障钻孔位置精度与孔壁加工质量，也可用于小型零件的打磨、装配、检测环节的工件定位，适配小批量多品种的机加工维修、教学实训、精密零件修配等作业场景。从功能特性来看，该虎钳采用双导杆平行推进结构，两根平行布置的黄铜导杆为活动钳身提供稳定的滑移导向，配合带防滑滚花的旋拧丝杆，操作人员转动手柄即可带动活动钳身平稳进给，夹紧过程中钳身不会出现偏摆、翘曲问题，钳口采用平直等高设计，可适配方形、矩形、小型轴类零件的装夹需求，夹紧力可通过手柄旋拧力矩灵活控制，既能够稳固夹持硬质金属坯件，也可通过调整夹持力度固定薄壁、易变形的非金属工件，避免装夹造成的工件形变损伤。在设计思路上，这款虎钳优先考量了小空间作业的适配性，整体采用紧凑化布局，固定钳身与底座采用一体化结构设计，有效提升整体刚性，活动钳身与导杆、丝杆的连接部位做了耐磨适配设计，黄铜导杆既具备良好的自润滑特性，能够降低滑移过程中的摩擦阻力，也可长期承受夹紧过程中的径向载荷，减少日常使用的维护需求；丝杆尾部的加长手柄设计符合人体工学，操作人员无需借助额外加力杆即可输出足够的夹紧力，手柄端部做了圆角钝化处理，避免操作过程中剐蹭划伤。从安装边界与尺寸适配来看，该虎钳底座为平整矩形结构，可直接通过压板固定在钻床工作台的T型槽上，也可适配小型台钳的通用安装孔位，整体占用工作台面积极小，不会遮挡钻床的作业操作空间，钳口最大张开距离可覆盖常规小型零件的装夹尺寸范围，闭合状态下钳口贴合间隙极小，能够保障薄型小零件的装夹稳定性，整体结构无多余外凸部件，作业过程中不会与钻床主轴、钻头夹具发生运动干涉，可适配多数小型台式钻床的作业行程范围，能够满足日常小型钻削加工的绝大多数装夹需求。
