通风管道用三通式分流调节装置

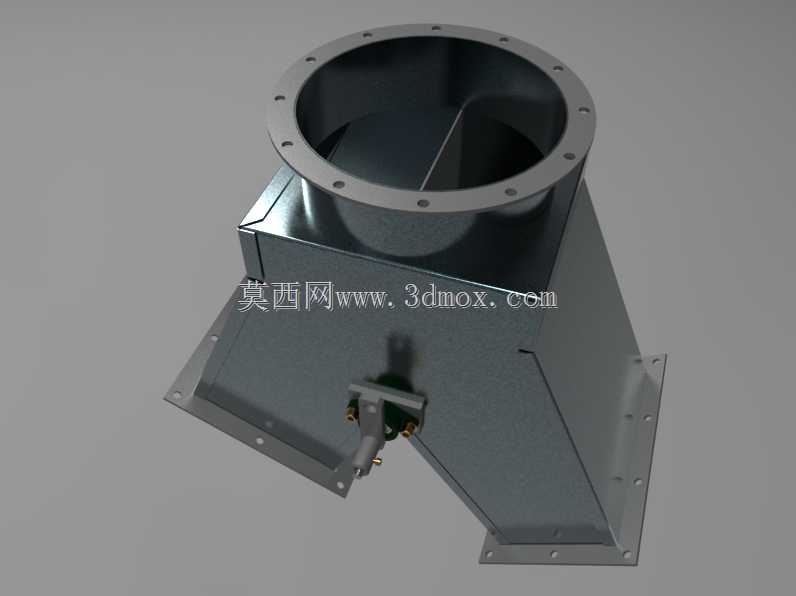

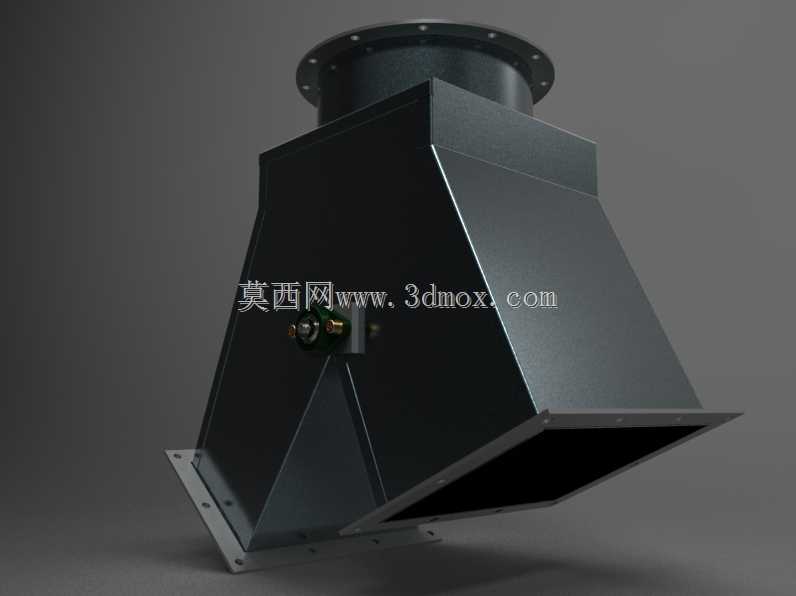

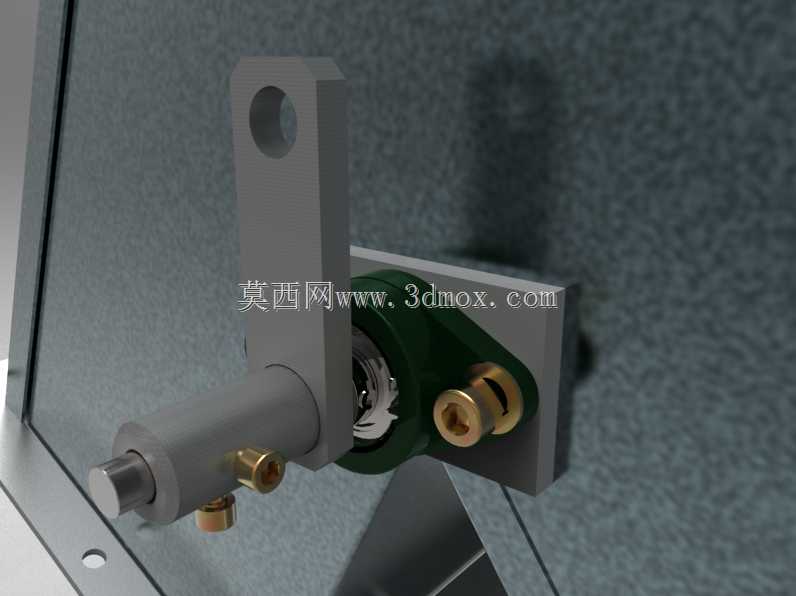

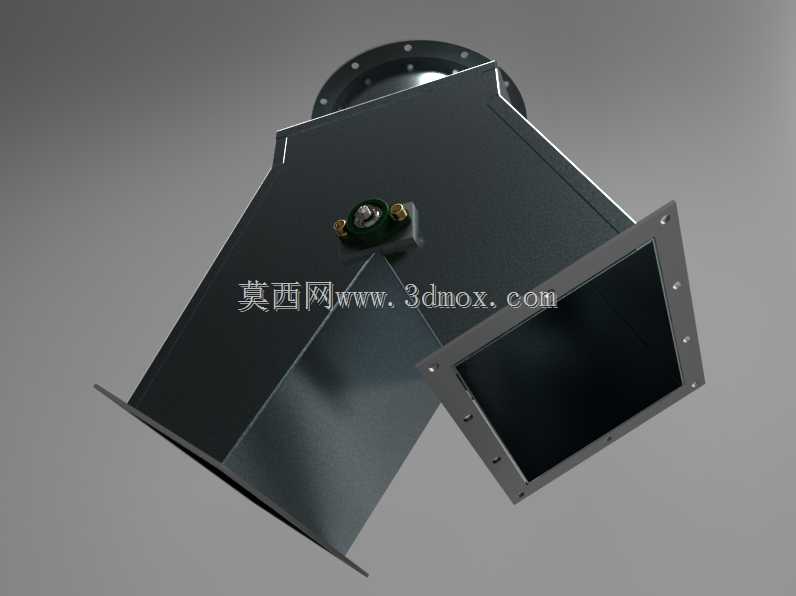

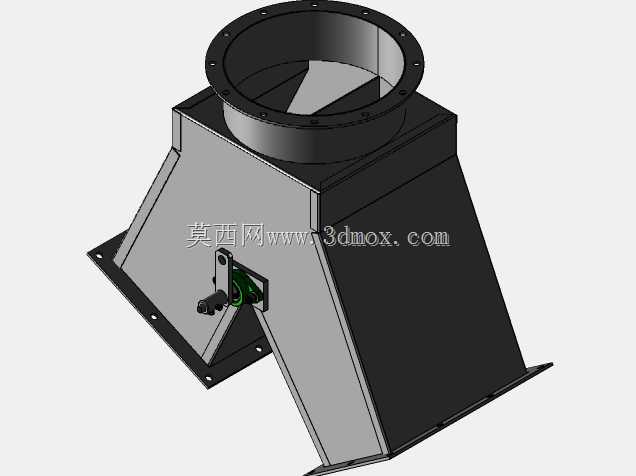

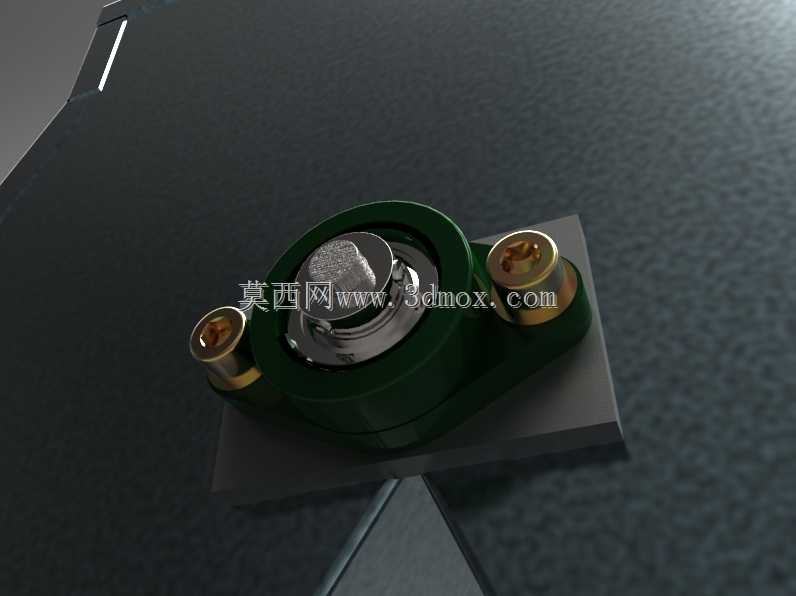

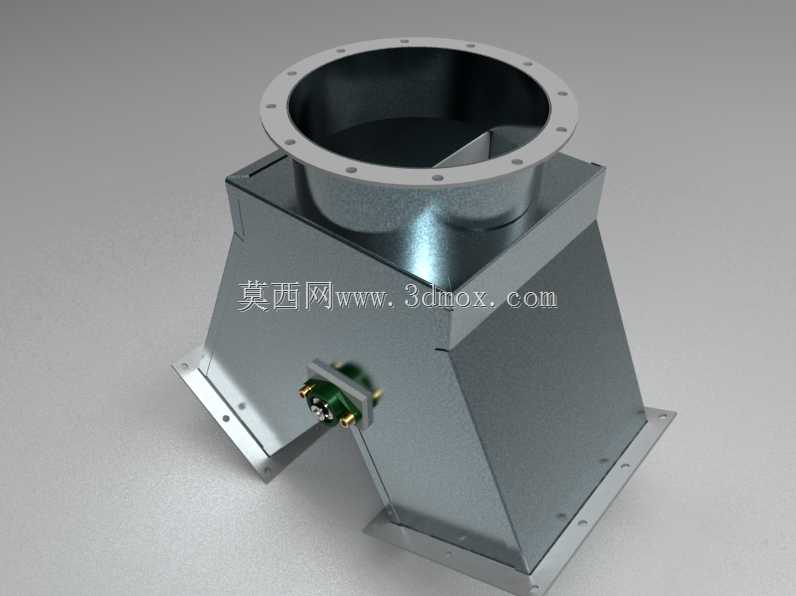

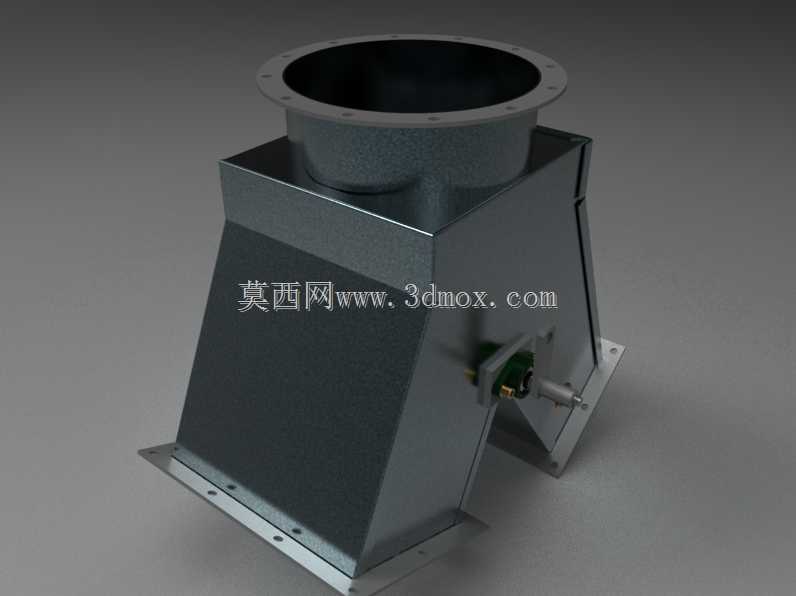

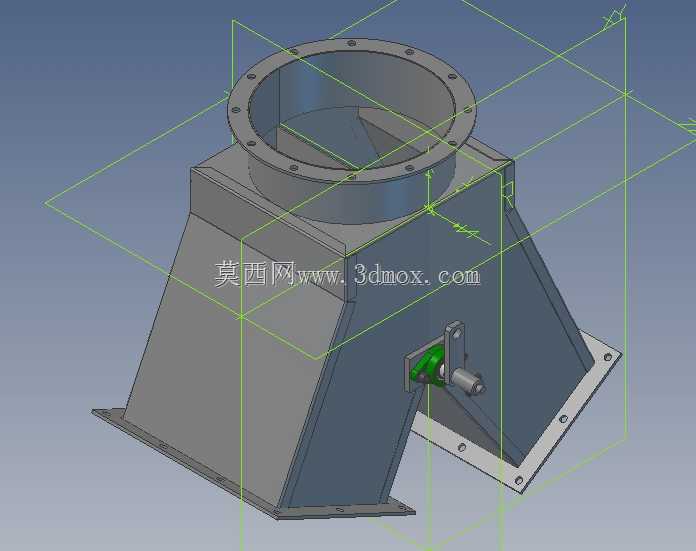

这款分流装置主要应用于工业通风除尘系统、商用暖通空调送风系统、生产车间废气收集管路等场景，安装在主风道与分支风道的交汇节点处，核心作用是根据不同支路的通风需求，动态调节主风道向两个分支风道输送的气流分配比例，实现不同工位、不同区域的风量精准分配，避免出现局部风量过大造成能耗浪费、局部风量不足导致通风换气或除尘效果不达标的问题，在木工车间除尘管路、焊接烟尘收集系统、商场新风配送管网、工厂岗位送风系统中都能发挥关键的气流调控作用。从功能特性来看，该装置采用一体式三通壳体结构，顶部为圆形法兰接口用于对接主送风或主吸风管道，下部两个斜向分支为矩形法兰接口，分别对接两条分支管路，壳体侧面外置调节执行机构，通过转动内部的导流挡板，可实现两个支路风量从0到100%的无极调节，调节过程中气流过渡平顺，不会产生明显的涡流噪音与风阻损耗，壳体采用折弯焊接成型的钣金结构，整体刚性充足，在常规通风系统的风压工况下不会出现形变漏风的问题。在设计思路上，这款产品优先考虑了风道安装的适配性与气流通过效率，顶部圆形法兰的螺栓孔采用均匀圆周排布，能够适配市面上绝大多数常规规格的圆形通风管道连接，下部两个分支的矩形法兰采用对称斜向布局，分流角度经过流体仿真优化，能够最大程度降低气流转向时的局部阻力损失，减少风机的运行负载；外置的调节机构采用密封式转轴设计，避免管道内的含尘气流从转轴缝隙溢出，调节手柄带有刻度标识，操作人员可直观判断当前的挡板开度，快速调整到需要的风量分配比例。从安装边界来看，该装置整体为对称式Y型三通结构，安装时需保证顶部主管道与下部两个分支管道的法兰对接面平整，密封垫铺设到位后锁紧法兰螺栓即可完成固定，安装空间需预留侧面调节机构的操作空间，方便后期运行过程中随时调整开度，装置整体重量较轻，无需额外设置承重支架，依托两端管道的法兰连接即可实现稳定固定，适配常规镀锌板通风管道的安装施工规范，能够直接融入现有标准通风管路系统，无需额外定制转接配件。
