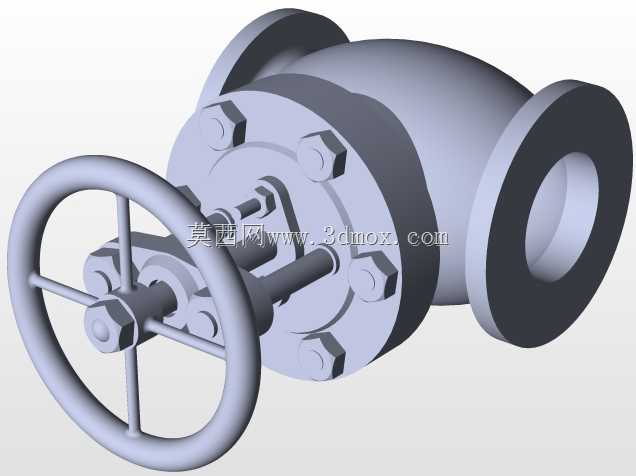

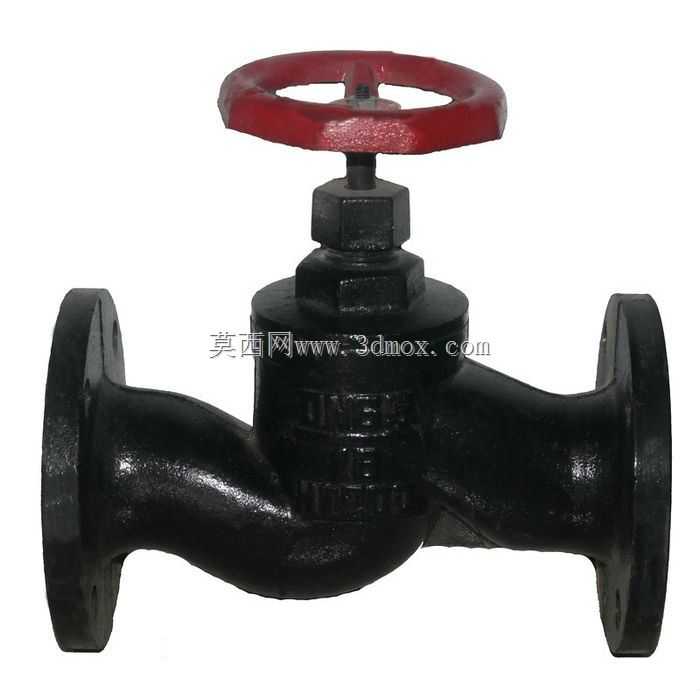

法兰连接手轮驱动直通式截止阀结构

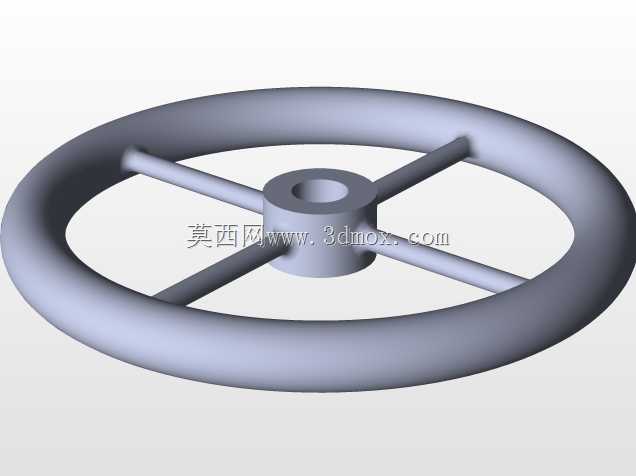

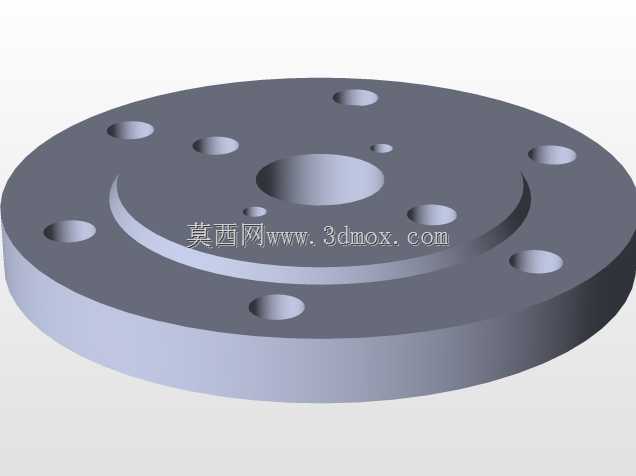

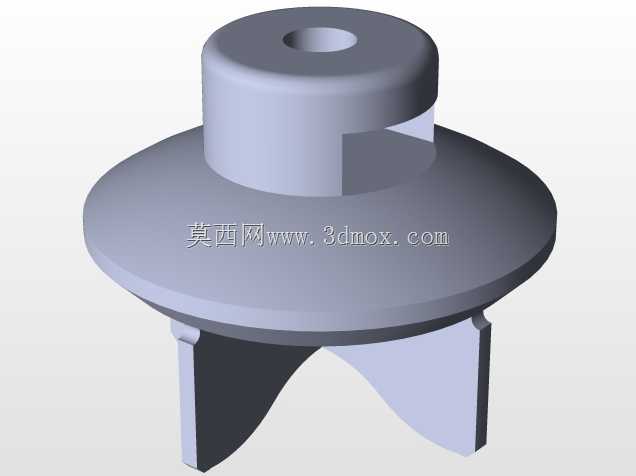

这款截止阀主要应用于石油化工、电力供热、市政给排水、工业循环水系统等需要精准管控管路通断的场景，在中低压常温流体输送管路中承担核心截断功能，可适配清水、油品、低压蒸汽等多种无强腐蚀性质的介质，能够在管路检修、支路切换、流量调控作业中实现可靠的介质截流，避免管路介质泄漏引发的生产停滞或安全隐患。从功能特性来看，该截止阀采用手轮驱动结构，操作人员无需额外辅助工具即可完成启闭操作，手轮轮辐采用三辐式对称布局，握持施力时受力均匀，转动过程无卡滞偏斜问题，阀杆与手轮连接位置设置锁紧结构，长期使用不会出现手轮松脱打滑的情况。阀体采用直通式流道设计，介质流动方向与阀座密封面呈垂直布局，相比角式截止阀流道阻力更小，介质流经时的压力损失更低，同时密封副采用平面贴合结构，启闭过程中密封面之间无相对滑动摩擦，密封面磨损量小，长期使用仍能保持可靠的密封性能，有效降低内漏风险。在设计思路上，整体结构遵循易装配、易检修的原则，阀体与阀盖之间采用螺栓紧固连接，周向均匀布置的六角螺栓可提供均匀的压紧力，保证中法兰位置的密封可靠性，后期检修时只需拆卸对应螺栓即可完成内部阀芯、密封件的更换，无需整体切割管路，大幅降低后期维护成本。阀瓣与阀杆采用活动连接结构，启闭过程中阀瓣可自动适配阀座密封面角度，避免因加工装配误差导致密封面贴合不严的问题。从安装边界来看，该截止阀两端采用标准法兰连接结构，法兰密封面为凸面形式，可匹配同压力等级的标准管路法兰，安装时只需保证两端法兰同轴度、对角均匀紧固连接螺栓即可完成装配；手轮操作侧预留足够的操作空间，满足操作人员转动手轮的空间需求，阀体整体外形紧凑，手轮外圆到阀体中心的尺寸、阀体两端法兰端面间距均符合通用管路安装空间要求，可直接适配多数常规工业管路的安装空间，无需额外调整管路布局。整体结构装配关系清晰，各零部件之间的配合公差经过合理设计，运动部件之间预留合适的活动间隙，保证启闭动作顺畅无卡滞，同时各受力部件的强度经过校核，可承受额定压力下的介质载荷，长期运行无结构变形风险。
