小型手动C型夹紧工装结构设计

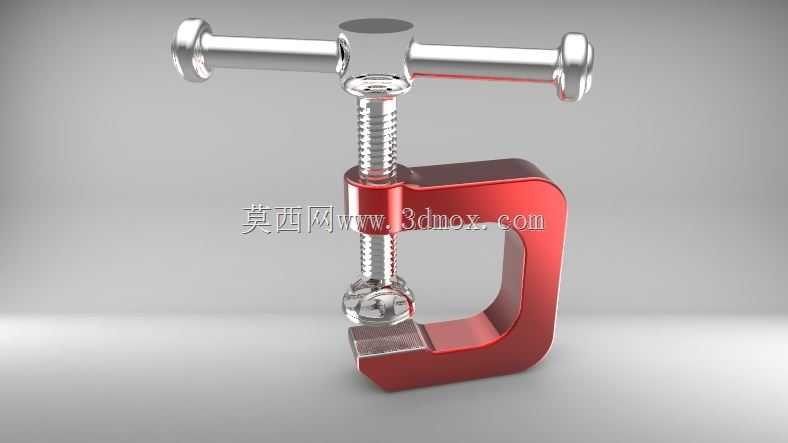

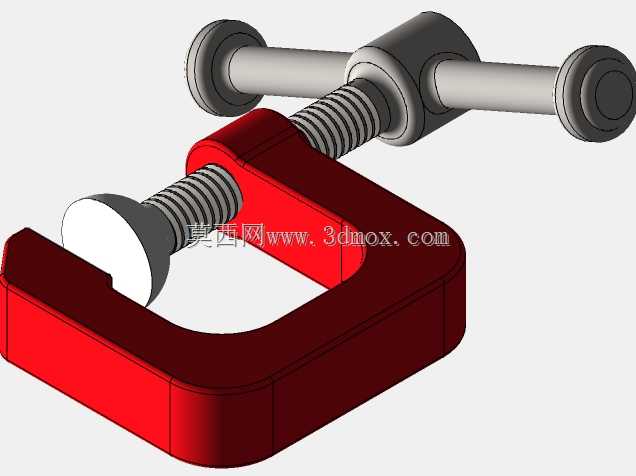

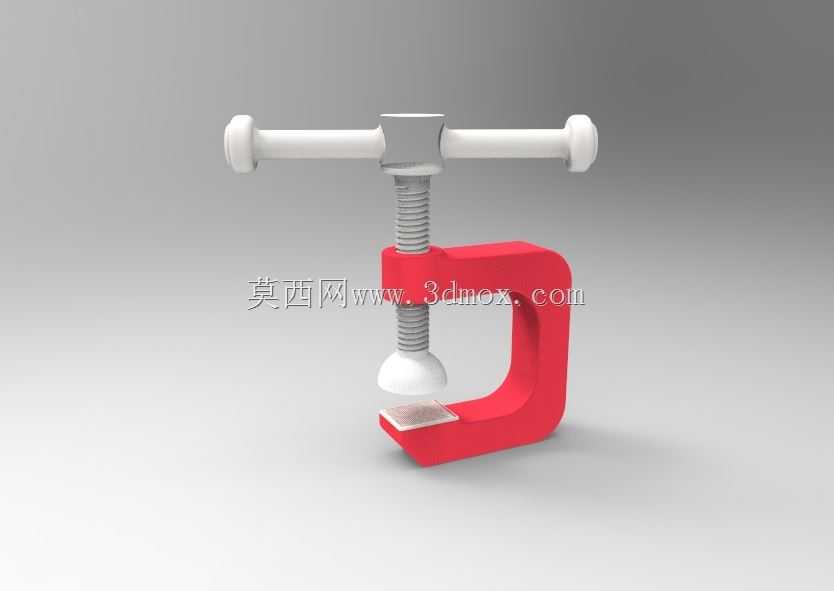

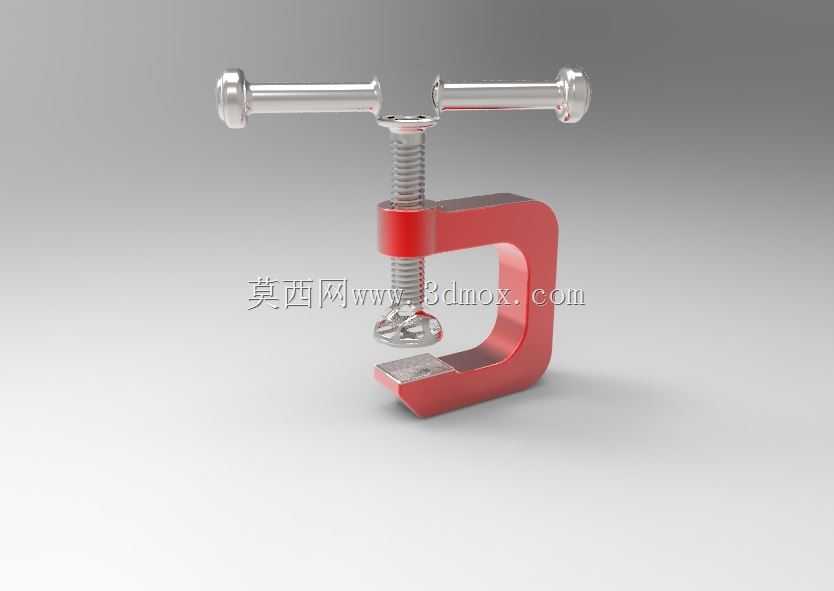

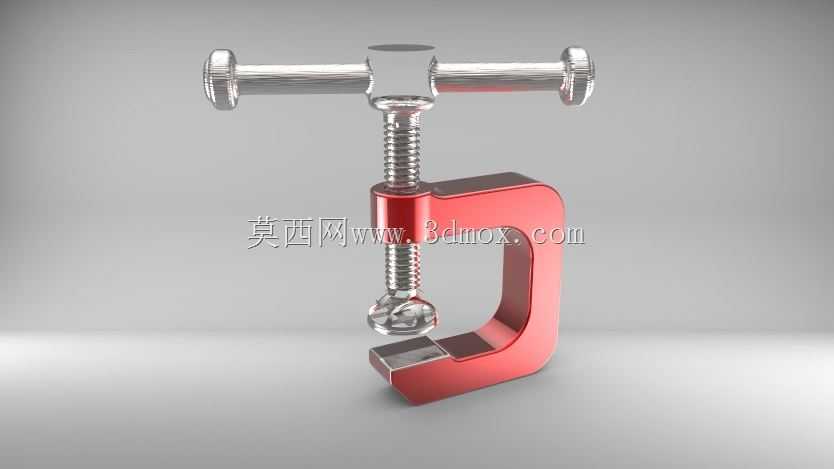

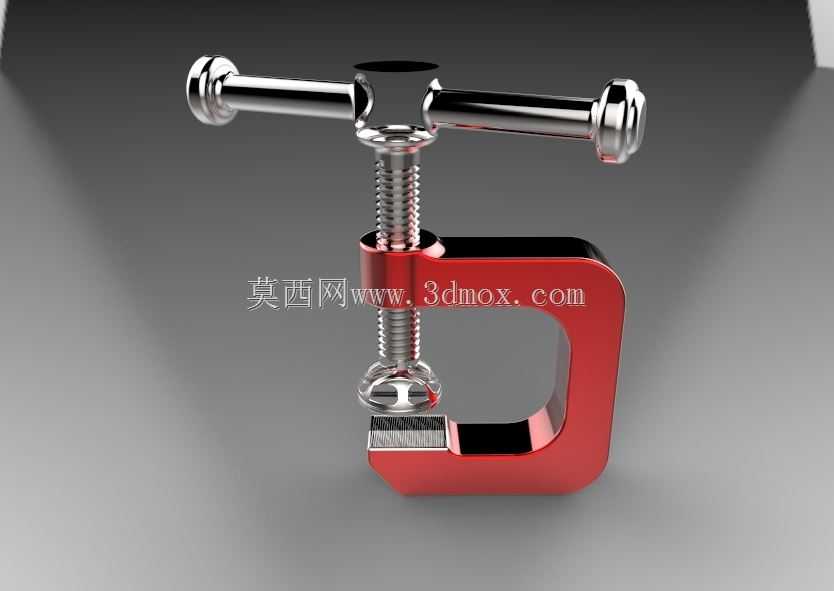

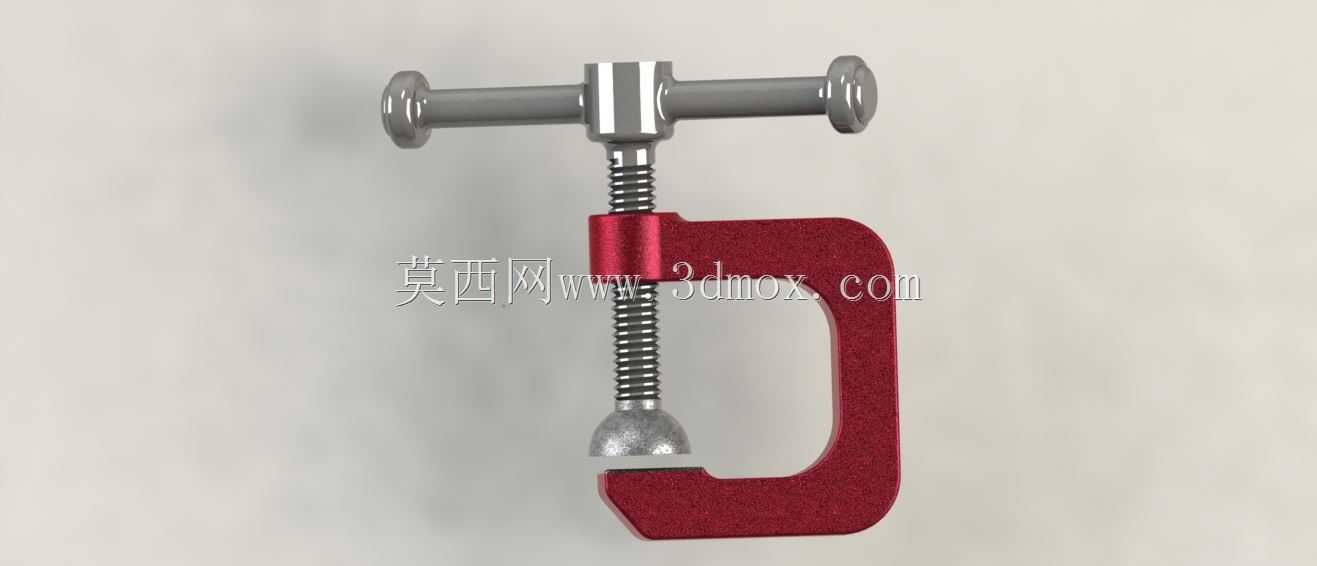

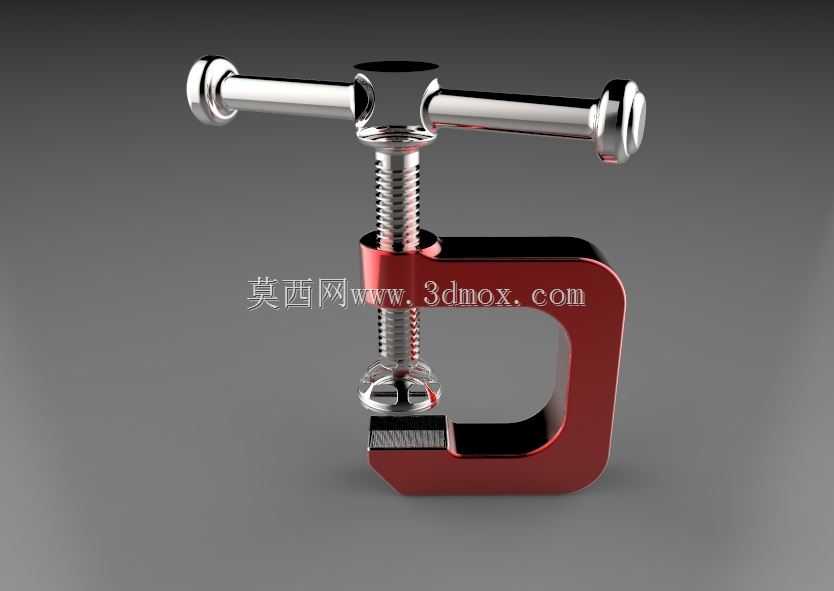

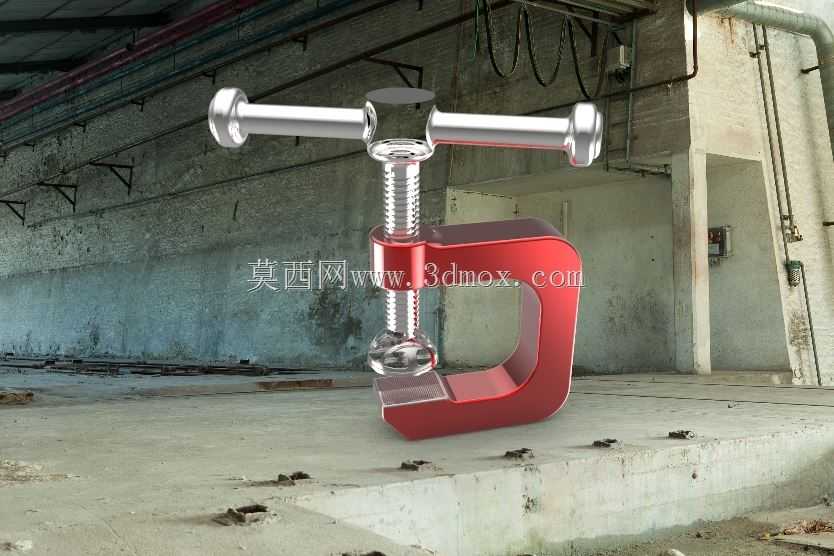

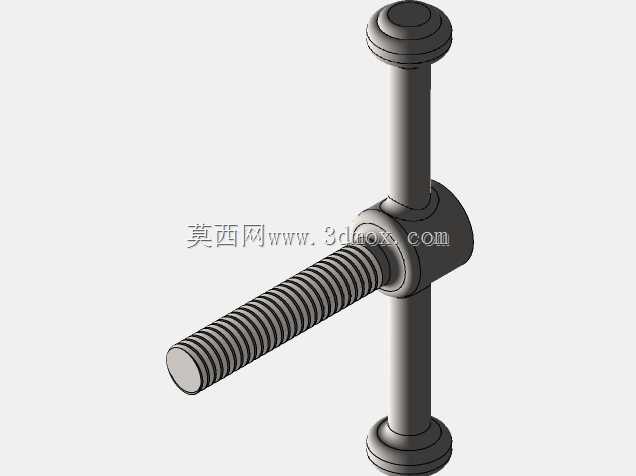

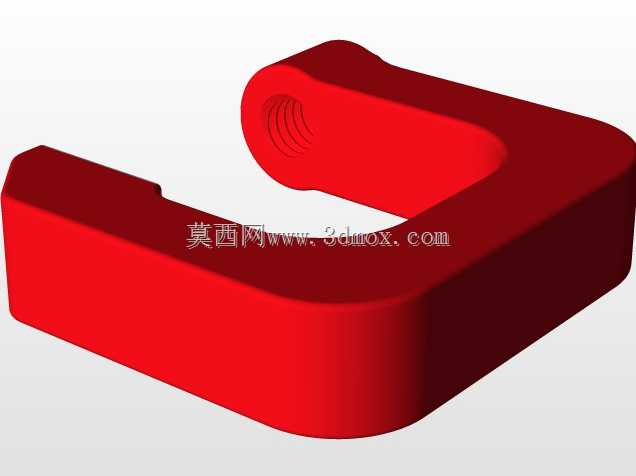

这款C型夹紧装置是机械加工、木工制作、小件装配场景中极为常用的手动夹持工具，核心作用是在加工作业过程中对工件施加稳定的压紧力，避免工件受切削力、装配外力作用出现位移、晃动，保障加工精度与装配一致性。在实际生产场景中，它既可以单独使用，将小型工件直接夹持在工作台面完成钻孔、打磨、粘接、焊接定位等工序，也可以多件配合使用，在批量小件加工时实现多工位快速装夹，适配多类轻型加工作业的装夹需求，相比大型液压、气动夹紧装置，它无需外接动力源，单人即可快速操作，移动灵活不受场地限制，在维修现场、家庭工坊、小型加工门店的使用频率极高。从功能特性来看，这款夹具采用经典的C型开口框架结构，框架主体为高强度金属材质，整体刚性充足，夹紧作业时框架形变量极小，能够保障夹持力稳定传递；顶部设置T型转动手柄，操作人员无需额外工具，徒手转动手柄即可带动丝杆进给，丝杆端部设置带防滑纹路的压头，压头与工件接触面积经过优化，既可以增大接触摩擦力避免工件滑脱，又能减少局部压强过大对工件表面造成的压痕损伤，压头与丝杆采用活动连接结构，夹紧过程中压头可自适应贴合工件表面，即使工件夹持面存在微小角度偏差也能实现均匀压紧，不会出现局部应力集中的问题。在设计思路上，这款夹具优先兼顾操作便捷性与结构可靠性，C型框架的开口深度与开口高度经过合理匹配，既能够满足常规厚度工件的夹持需求，又不会因为框架开口过大导致整体结构笨重；丝杆采用梯形螺纹传动，具备良好的自锁性能，当夹紧力达到作业需求后停止转动手柄，丝杆不会因为加工过程中的振动出现回松退转，能够持续保持稳定的夹持状态；T型手柄的力臂长度经过人体工学优化，操作人员施加较小的转动力即可在压头端产生足够的夹紧力，长时间操作也不易产生手部疲劳。从外形尺寸与安装边界来看，这款夹具整体结构紧凑，整体重量轻便，单手握持即可完成位置调整与装夹操作，C型框架的平直背部可以靠向工作台定位面，使用时无需额外预留过大的操作空间，丝杆的进给行程覆盖常规小件加工的夹持厚度范围，无论是薄型板材还是小型块状工件都能实现可靠夹持，压头的活动角度范围适配多类异形工件的表面夹持需求，作业过程中不会与常见的小型加工刀具、打磨工具产生运动干涉，能够适配多类轻型加工作业的装夹场景。
