多层波形弹性垫圈精密结构设计

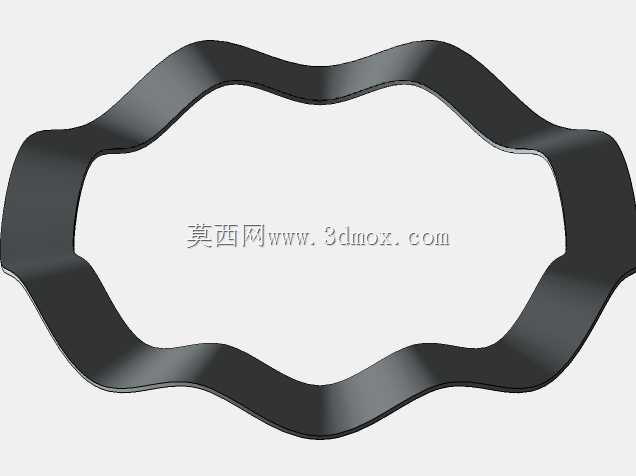

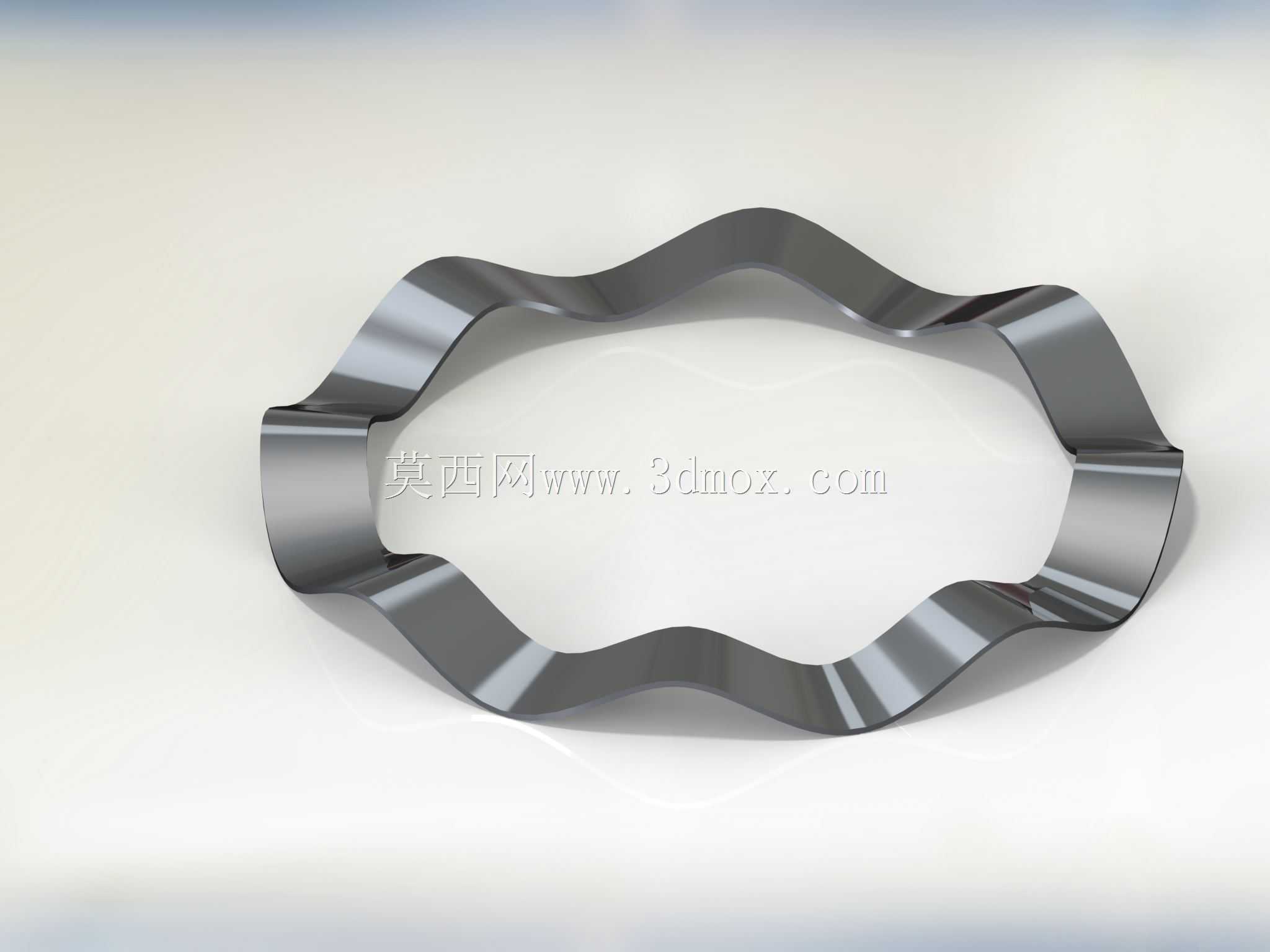

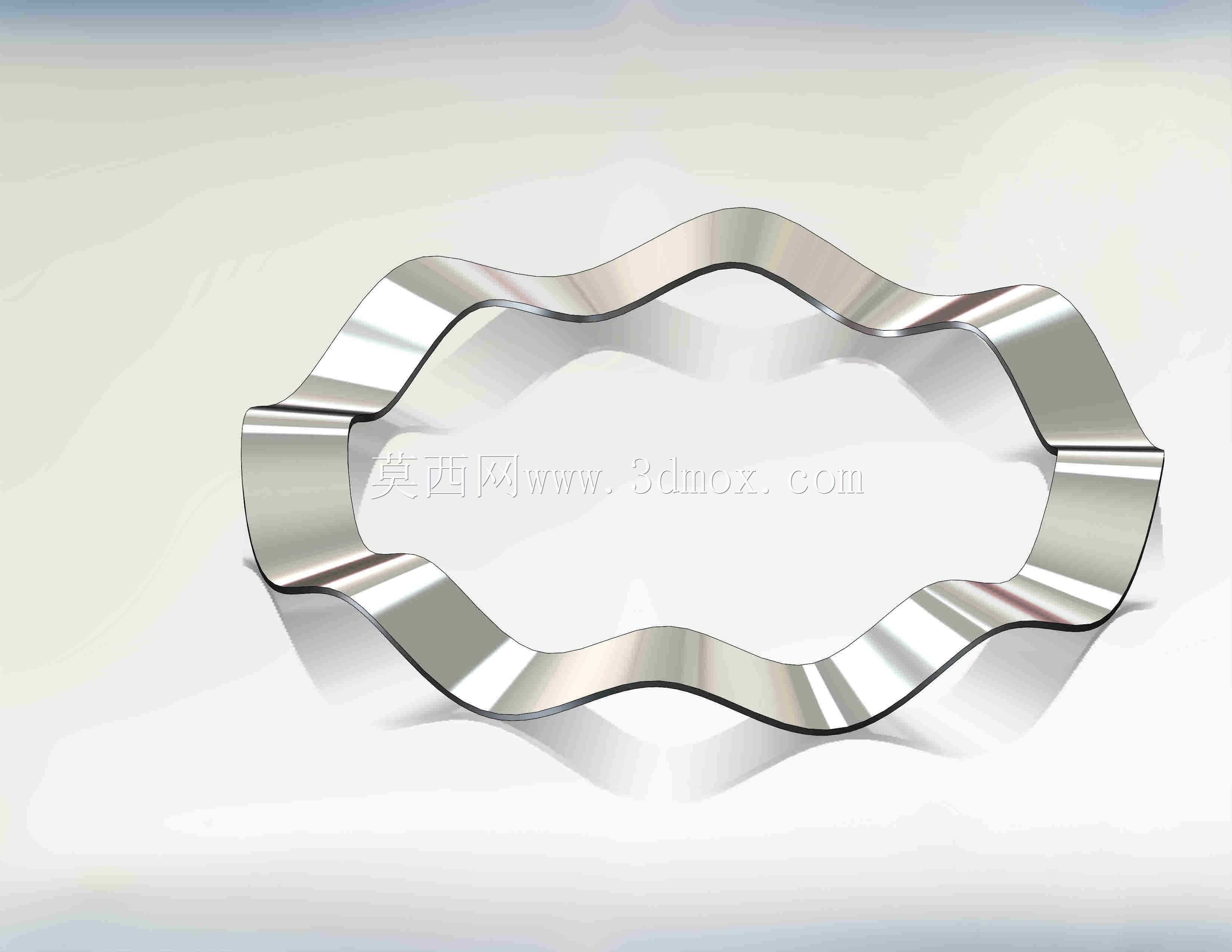

这款波浪形弹性元件广泛应用于各类需要小行程缓冲、预紧补偿的机械装配场景中，在精密传动设备、小型电机端盖装配、液压阀组内部限位、汽车电子接插件压紧、消费电子转轴阻尼结构中都能见到这类零件的身影，它可以在极窄的安装空间内提供稳定的轴向弹力，替代传统圆柱螺旋压缩弹簧解决装配空间不足的痛点，尤其适合轴向安装尺寸受限、需要均匀弹性支撑的连接部位。从实际使用功能来看，这类波浪弹簧的核心作用包含三个维度：首先是持续提供轴向预紧力，抵消装配部件因温度变化产生的热胀冷缩间隙，避免连接部位出现松动异响；其次是缓冲吸振，吸收设备运行过程中产生的小幅轴向振动，降低振动传递到相邻精密部件的能量，提升设备运行稳定性；第三是补偿尺寸公差，在多零件叠层装配场景中，吸收零件加工带来的轴向尺寸累积误差，保证装配后各部件始终处于压紧贴合状态，不会出现空程间隙。在设计思路上，这款波浪弹簧采用连续波峰波谷的环形带状结构，整体为闭合环形无缺口设计，波峰数量经过力学仿真优化，每个波峰的弧度过渡平滑，没有应力集中的直角拐点，受力时每个波谷均匀承载，弹力释放线性度更好，不会出现传统叠形垫圈弹力突变的问题。材料选型上适配高弹性弹簧钢材质，表面做光亮抛光处理，既保证长期受压后的抗疲劳性能，也避免表面毛刺刮伤相邻装配零件的接触面。从安装边界来看，这款波浪弹簧的径向尺寸适配常规标准轴承内圈或外圈的安装槽位，安装时不需要额外的定位结构，直接套设在对应轴径上即可，自由状态下的轴向高度远低于同弹力参数的圆柱弹簧，安装压缩后的工作行程控制在自由高度的百分之三十以内，保证长期使用不会出现塑性形变，弹力衰减率控制在极低水平。在实际装配场景中，这类波浪弹簧不需要额外的固定工装，相邻零件压紧后即可自动定位，波峰与波谷的接触端面为平面设计，和上下支撑面的接触面积均匀，不会出现偏载导致的弹力不均问题，即使在高速运转的设备中，也不会因为离心力出现移位或异响，相比传统弹簧的偏心问题有明显的结构优势。
