詹姆斯瓦特离心力调节器机械结构

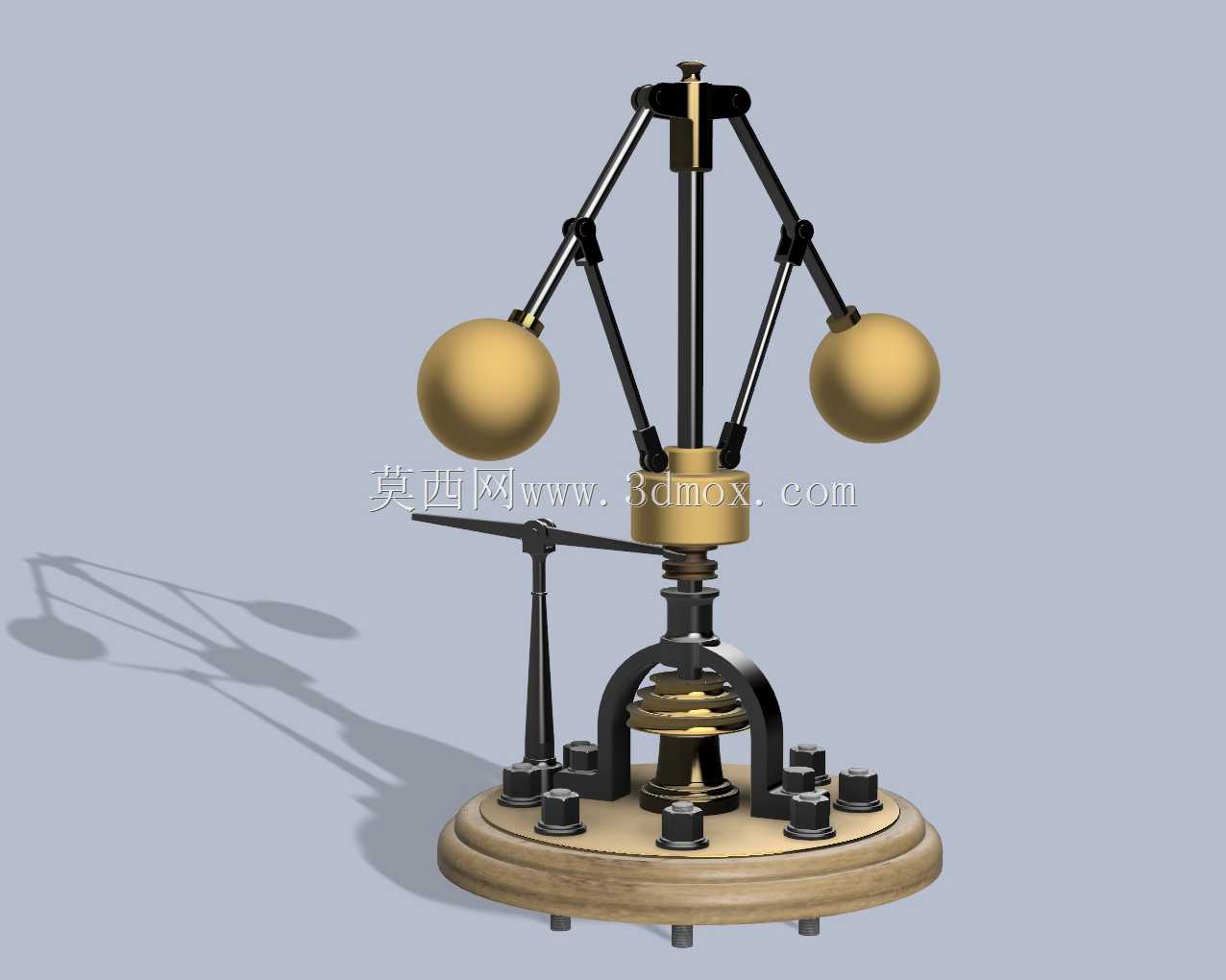

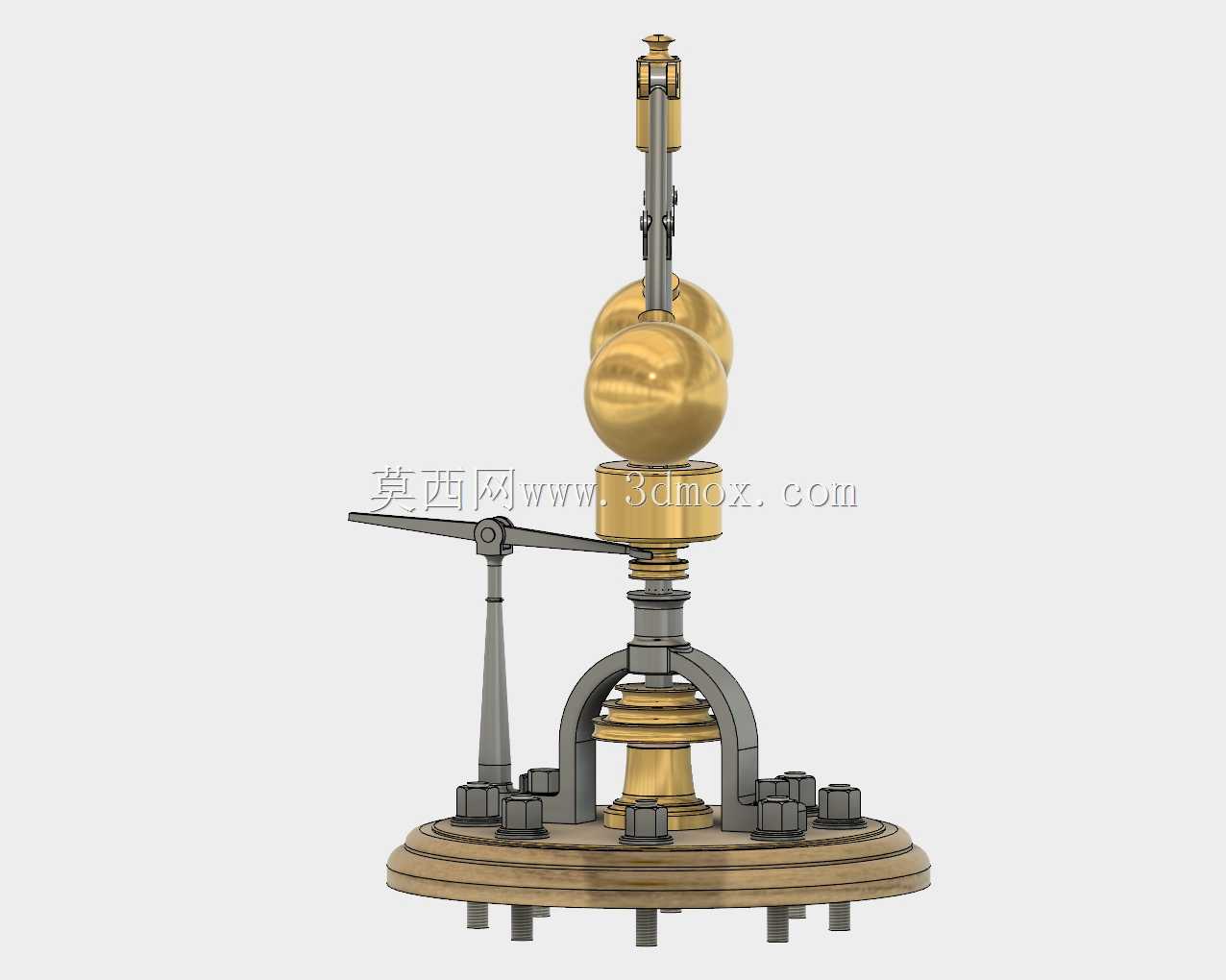

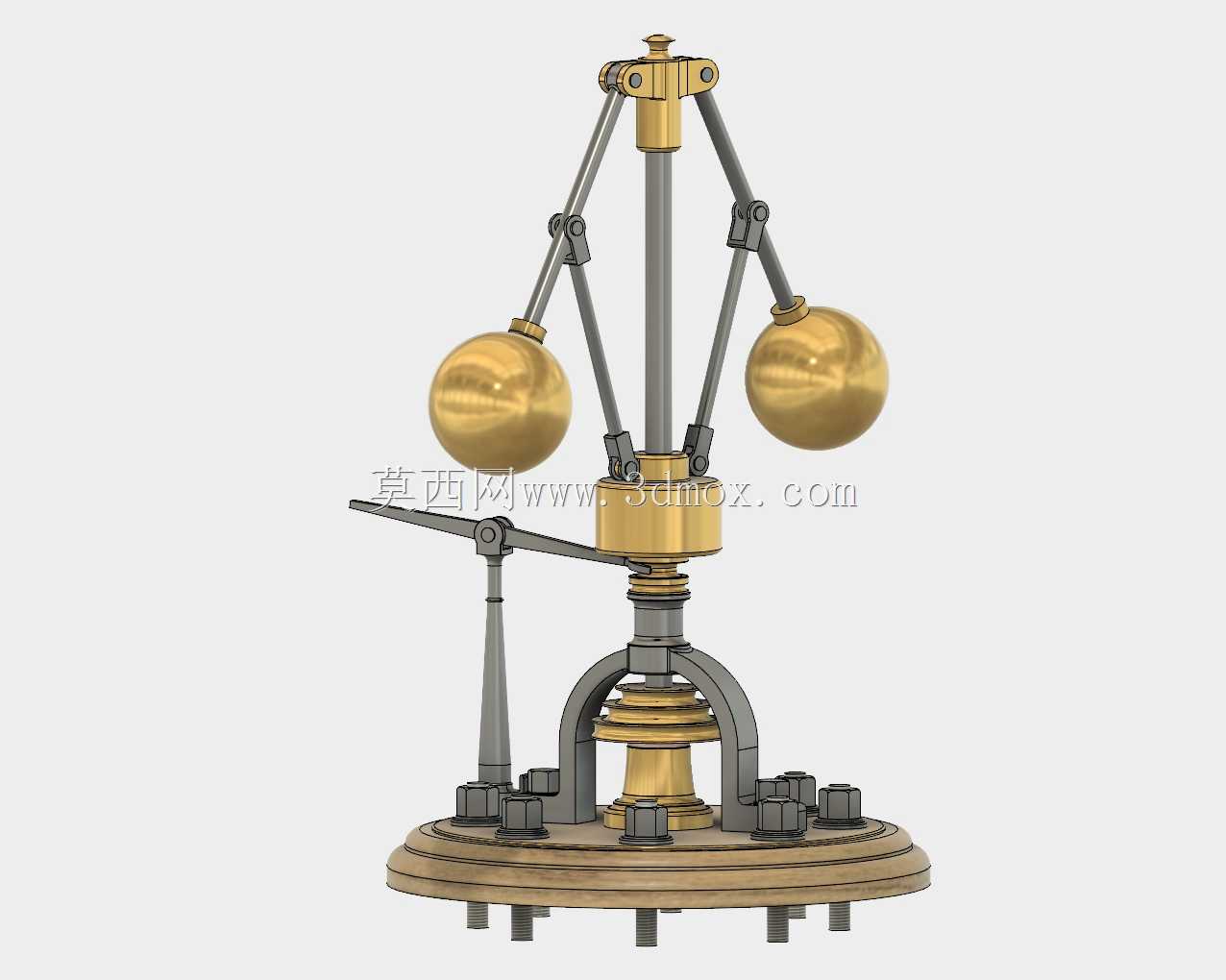

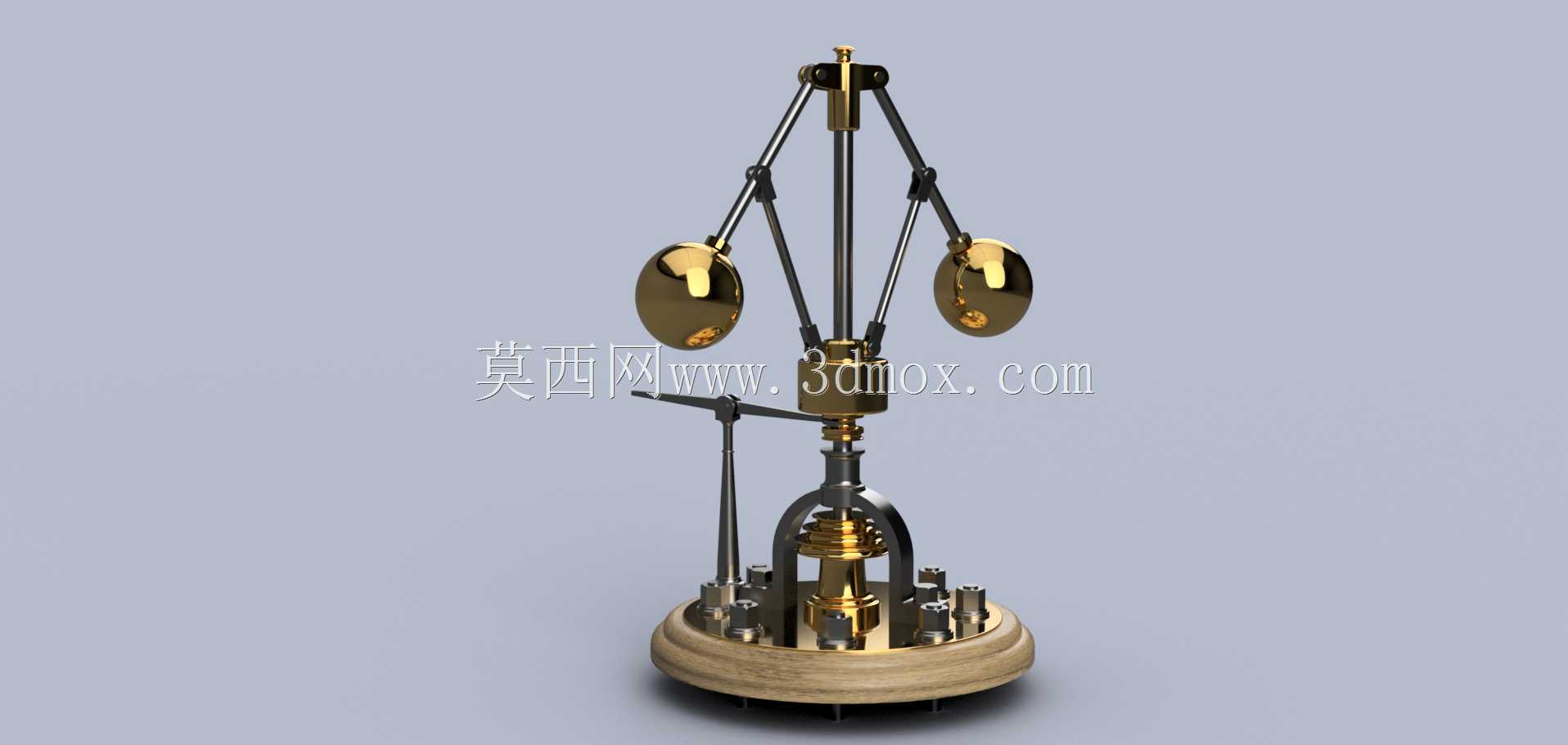

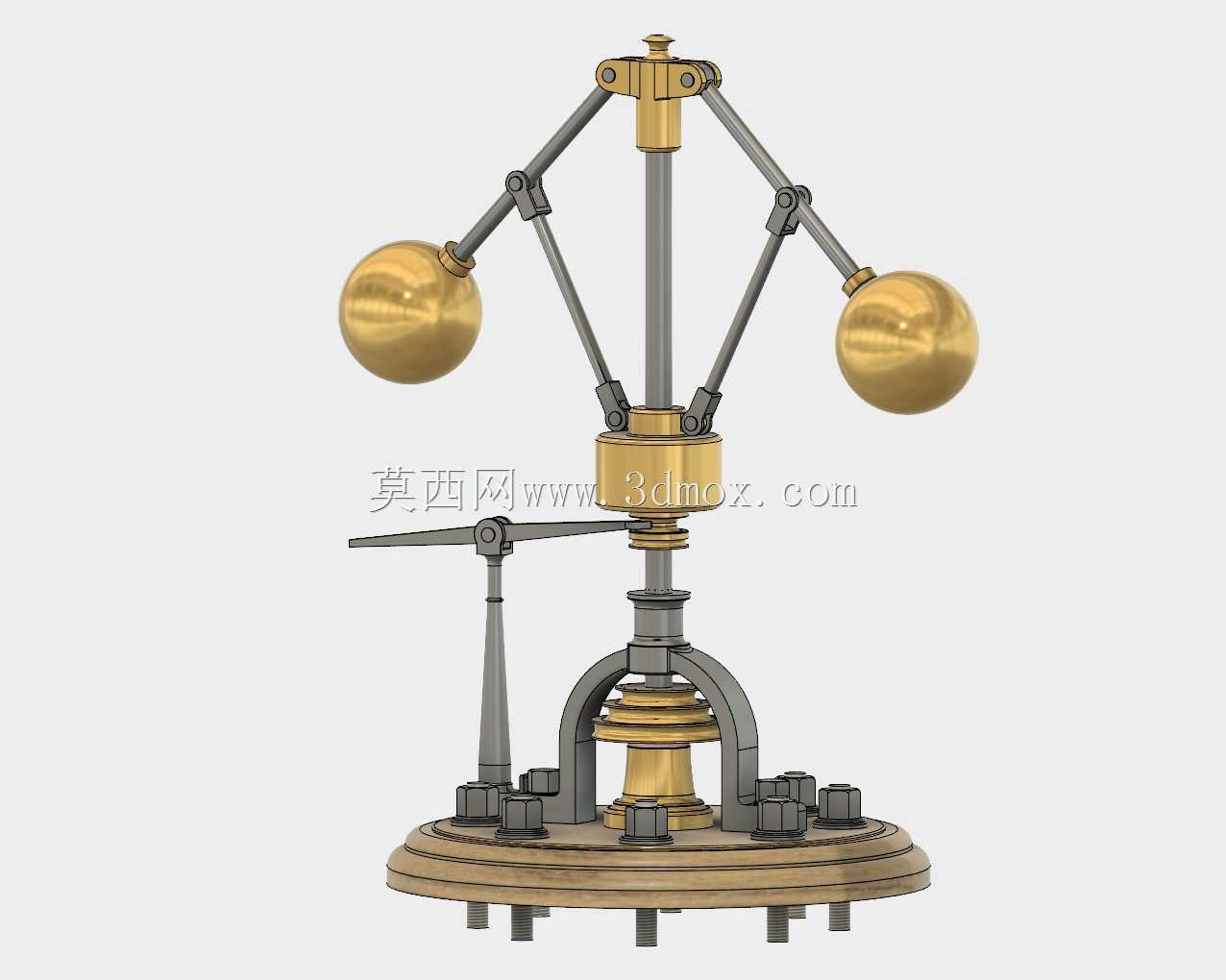

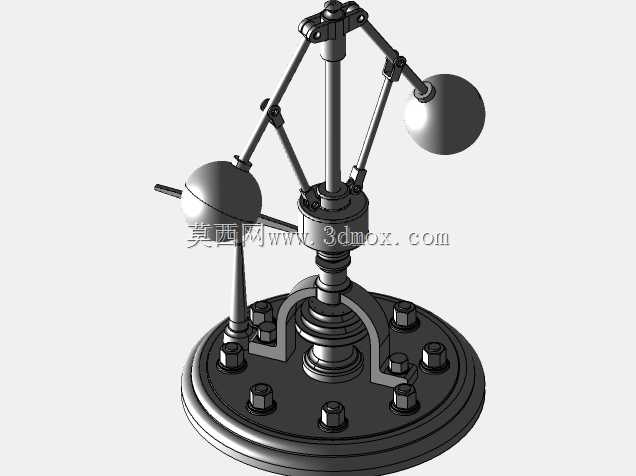

这款离心力调节器是早期蒸汽机转速控制的核心机械部件，广泛应用于固定式蒸汽动力机组、早期蒸汽机车、船舶蒸汽推进系统等需要稳定动力输出的场景，是工业革命时期机械自动控制领域的经典结构，至今仍在部分小型动力装置、教学演示设备中作为转速反馈调节的基础结构使用。该装置的核心用途是通过离心力与弹簧力、重力的动态平衡，实时感知动力轴的转速变化，自动联动蒸汽管路的节流阀门开度，当动力轴转速超过设定阈值时，飞锤在离心作用下向外张开，通过连杆机构抬升调节套筒，带动杠杆关小蒸汽阀门，减少蒸汽输入量从而降低转速；当转速低于设定值时，飞锤回落，套筒下行带动杠杆开大阀门，增加蒸汽输入提升转速，以此实现动力输出转速的闭环稳定控制，避免负载波动导致的转速失稳，保障动力设备运行的安全性与输出稳定性。从功能特性来看，该结构采用纯机械传动设计，无需额外电控元件即可完成转速的自动反馈调节，结构可靠性极强，可在高温、高湿、多粉尘的恶劣工业环境下长期稳定工作，调节响应速度随飞锤质量、连杆传动比、配重弹簧刚度的参数匹配可灵活调整，适配不同功率等级的蒸汽动力设备。设计过程中，首先需要根据目标设备的额定转速范围确定飞锤的质量与旋转臂长度，确保在额定转速点飞锤的离心力与复位作用力达到平衡，同时需要校核各铰接关节的运动自由度，避免连杆运动过程中出现卡滞、死点问题，所有铰接位置均预留合理的转动间隙，保障飞锤张合动作的顺滑性；底座采用多螺栓固定结构，可直接安装在动力机组的机架平台上，中心轴与动力输出轴采用同轴对接设计，安装时需保证中心轴与动力轴的同轴度误差在允许范围内，避免高速旋转时产生额外振动。外形结构上，装置整体采用立式布局，底部圆形安装底座的固定螺栓孔沿圆周均匀分布，可适配不同规格的安装法兰，中部为中心支撑轴与铰接连杆组，两个球形飞锤对称布置在旋转臂末端，上部设置调节套筒与杠杆输出接口，整体结构紧凑，安装边界清晰，无需额外占用过大的设备安装空间，各运动部件均做了运动干涉校核，在飞锤全张合行程内不会与周边固定结构发生碰撞，可直接集成到对应动力设备的调节系统中完成装配。
