带微米级微调功能的木工印加定位夹具

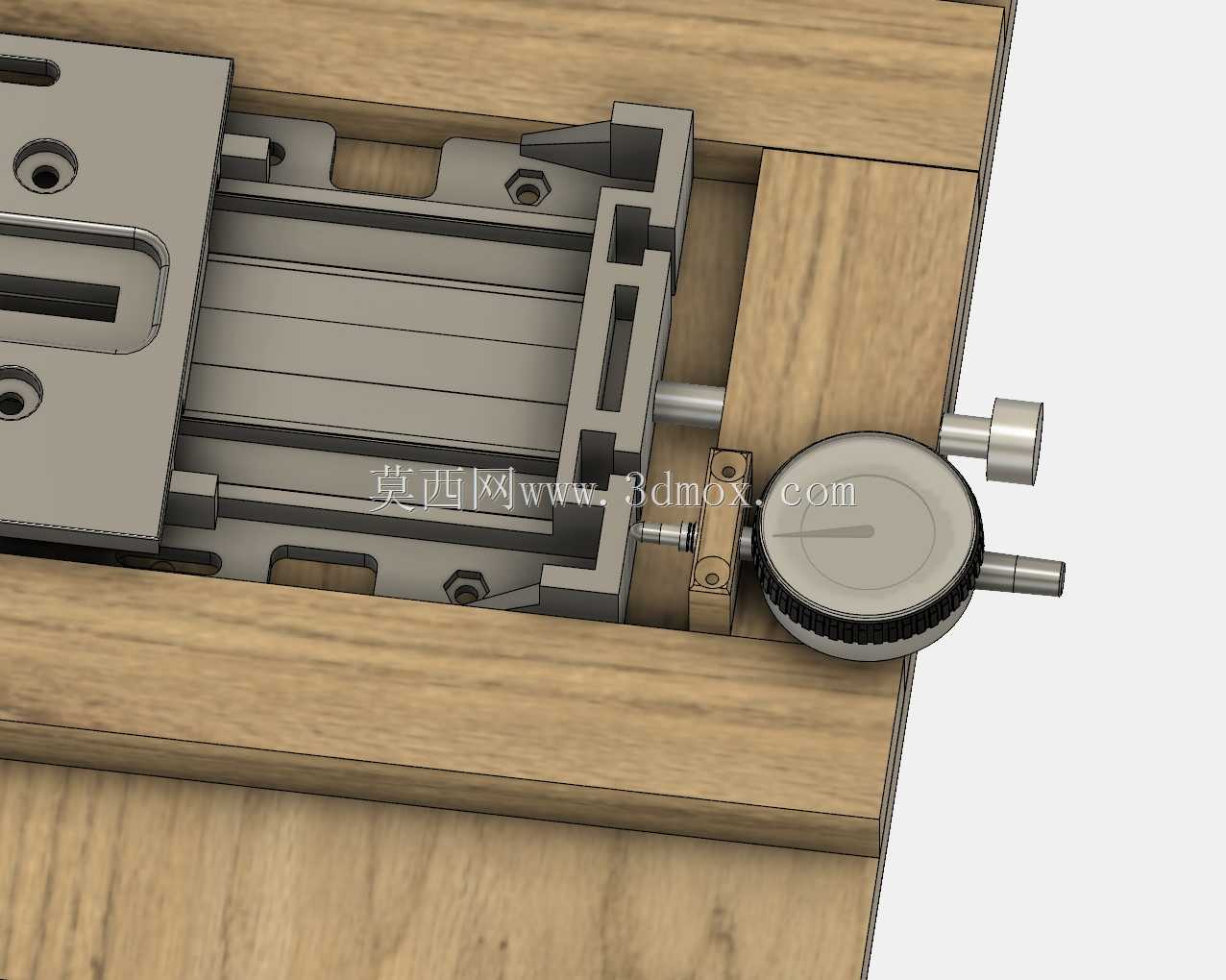

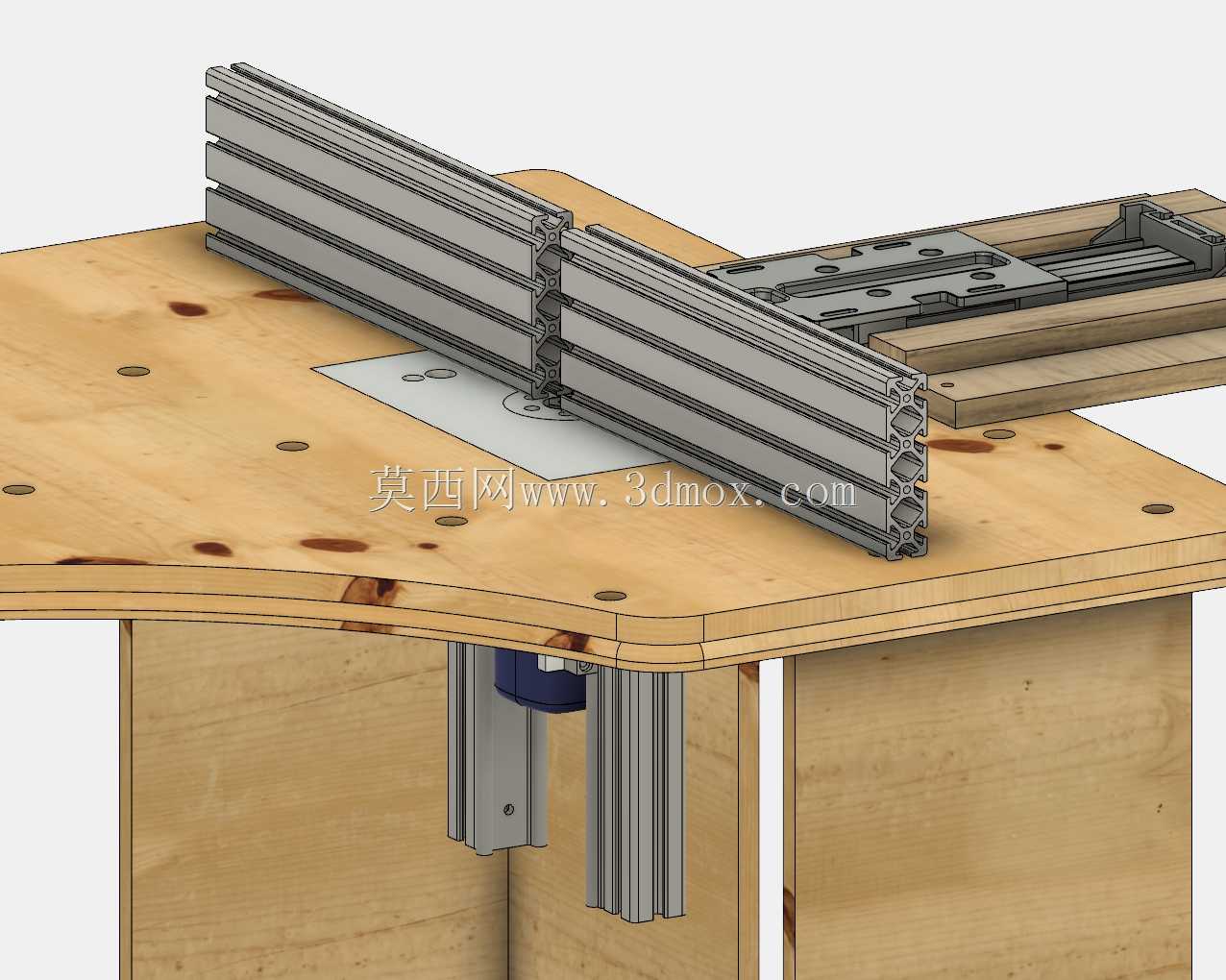

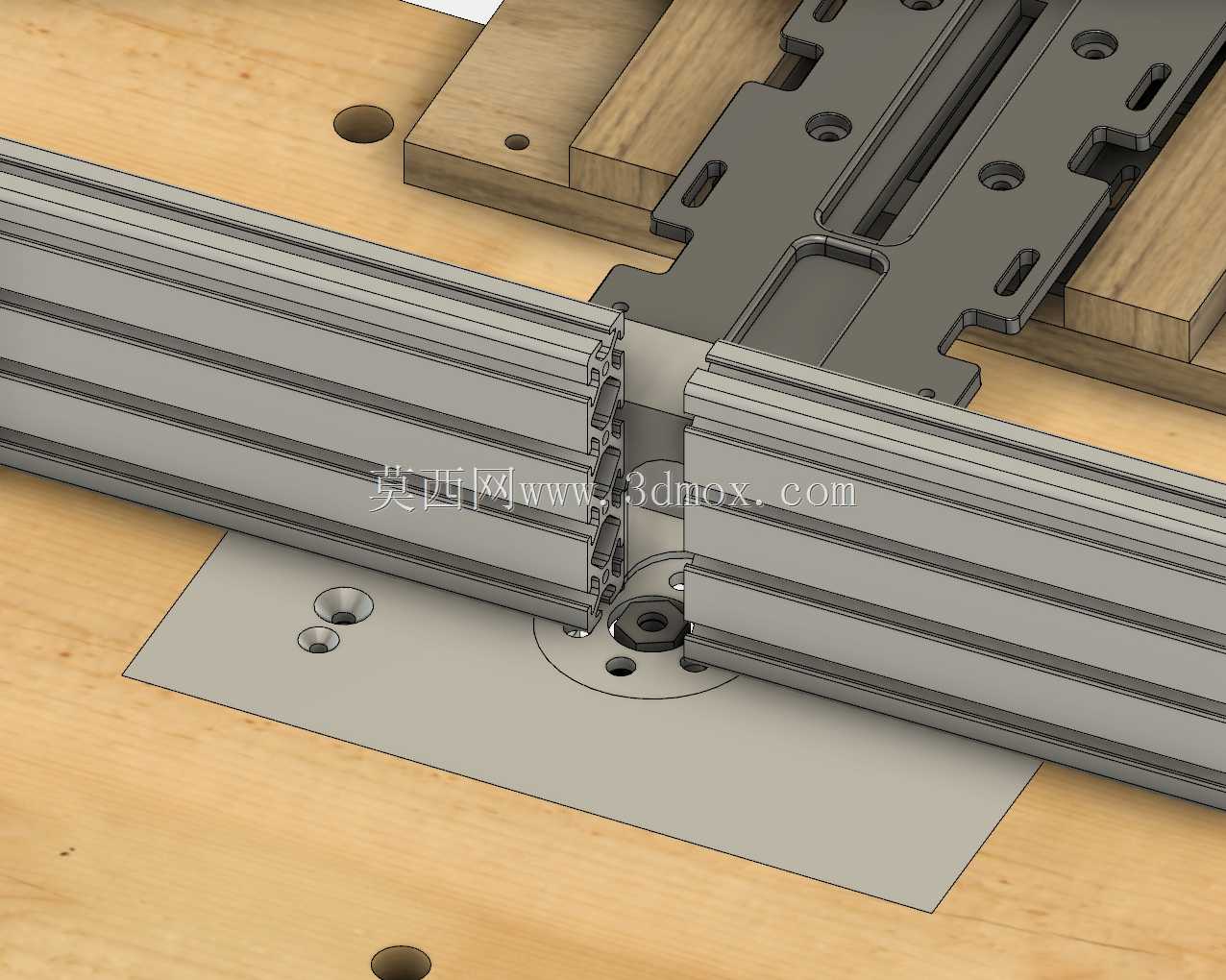

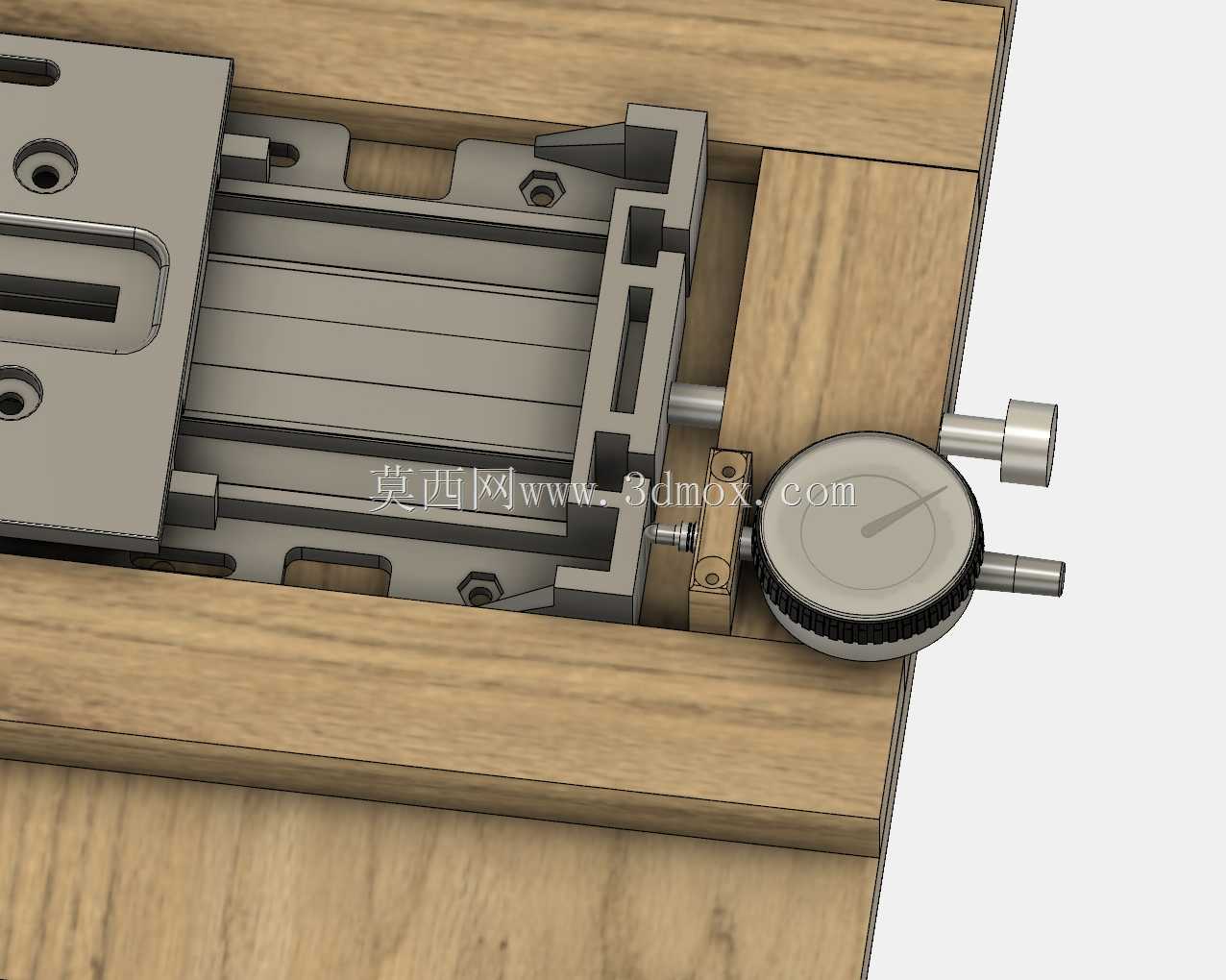

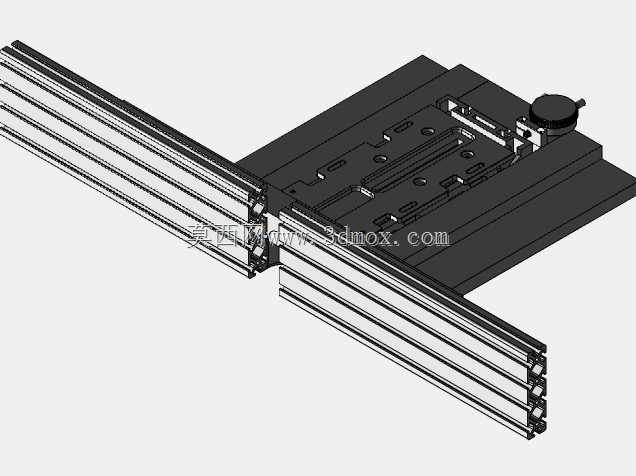

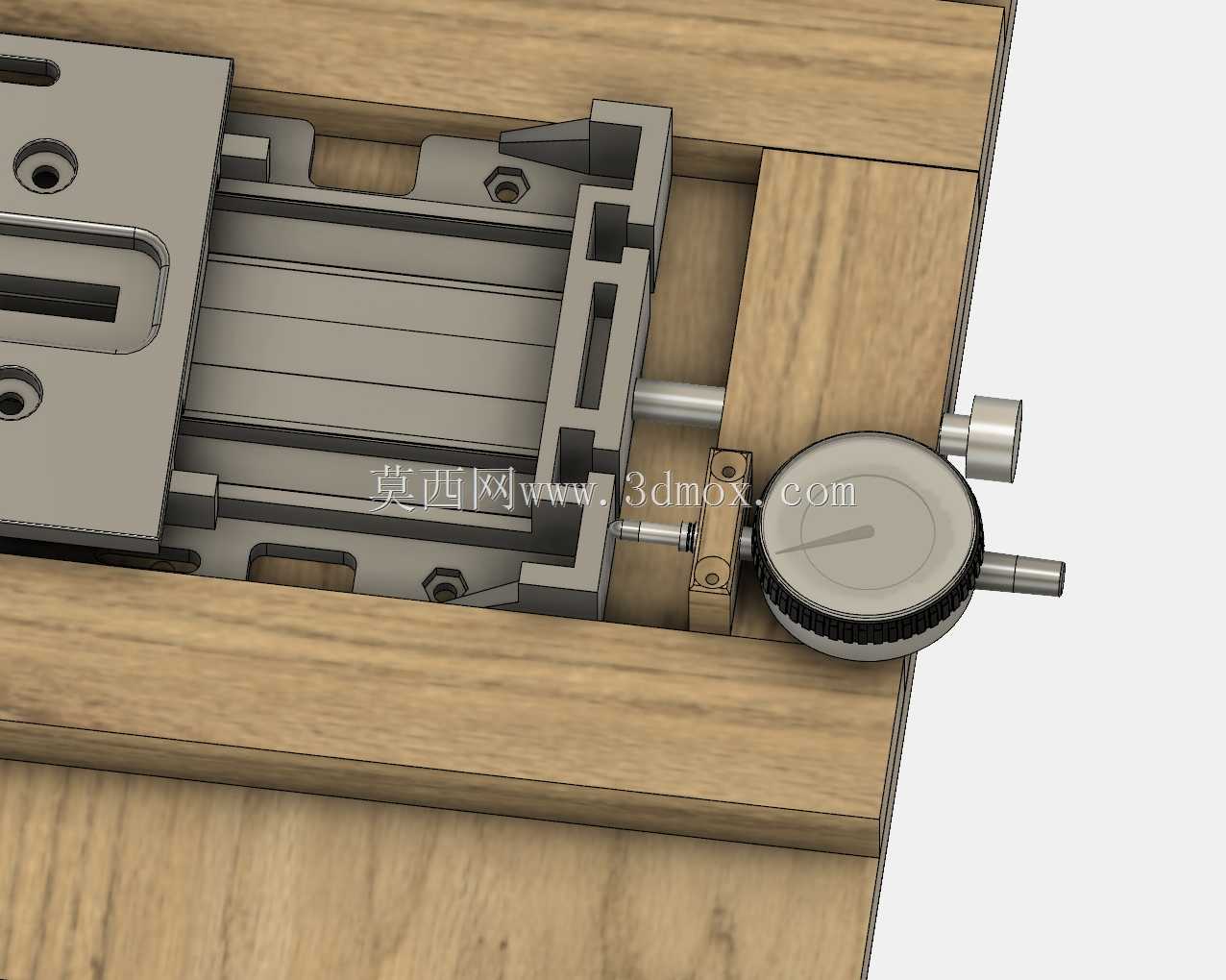

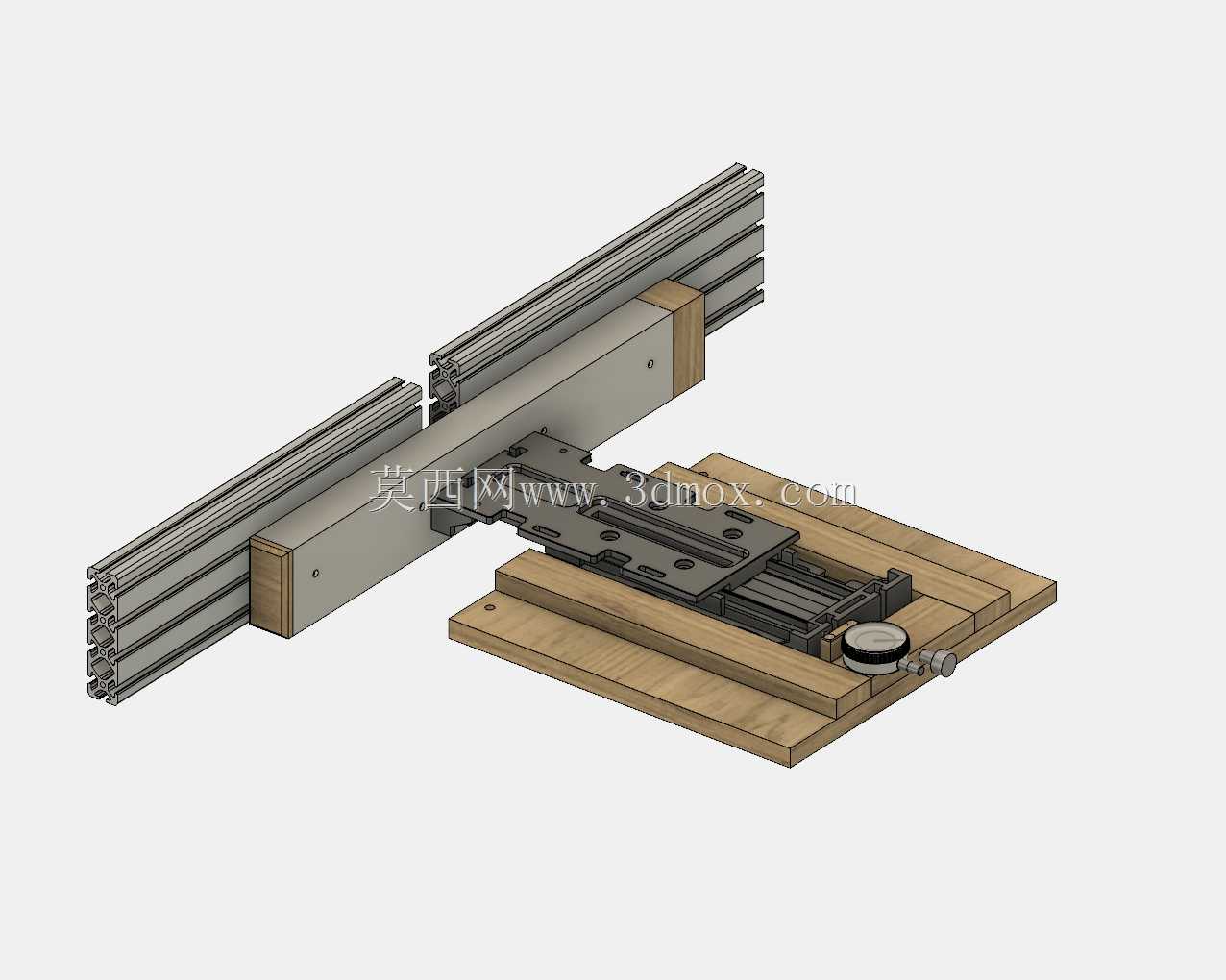

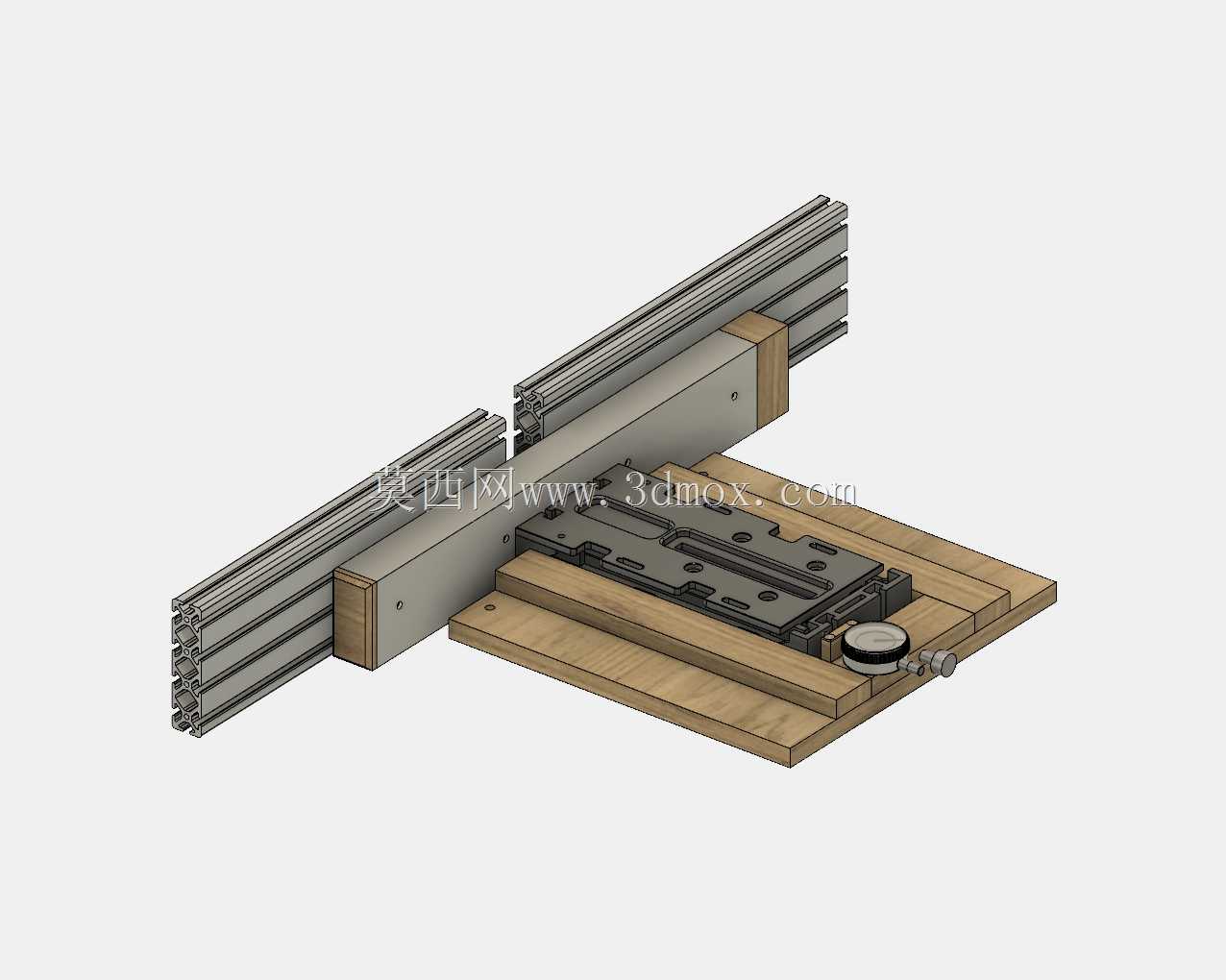

这款带微调功能的印加夹具主要面向木工精细加工、小型精密工件装夹定位场景，适配台钻、小型雕刻机、木工开槽等需要精准进给定位的作业环节，解决了常规印加夹具仅支持毫米级步进调节、无法满足微米级对位精度需求的痛点。夹具整体采用模块化拼接结构，主体依托标准工业铝型材搭建纵向滑动导轨，底座采用多层实木板材作为承载基底，既保证了整体结构的刚性支撑，又能通过木质基底的缓冲特性避免装夹过程中划伤工件表面。核心的微调功能集成在滑动工作台的端部，通过百分表式的微分调节旋钮实现微米级的进给控制，当常规毫米级步进定位完成粗定位后，可转动微调旋钮带动滑动工作台沿导轨方向做微量位移，配合表盘刻度可精准读取调节量，实现工件位置的精细校准，完全覆盖精细木工开榫、精密打孔、小件铣削等作业的对位精度要求。在结构设计上，滑动工作台面预留了多组标准T型槽与安装孔位，可适配不同规格的压块、挡块，满足不同尺寸工件的装夹需求；两侧铝型材导轨采用内嵌式滑块结构，滑动顺畅无卡顿，同时导轨端部设置有限位挡块，避免滑动工作台超程脱出。安装边界方面，夹具整体底座为矩形板式结构，可直接通过螺栓固定在常规木工工作台、机床工作台面上，不需要额外改造安装基面，适配多数现有作业台的安装尺寸；纵向导轨长度可根据实际作业需求拼接调整，本次设计的标准款导轨行程可覆盖常规小型木工工件的全长度定位需求，微调机构的调节行程覆盖0-1mm范围，完全补足常规步进调节的精度盲区。在实际使用场景中，操作人员可先通过夹具的粗调结构快速将工件移动到目标位置附近，锁紧粗调固定结构后，再操作端部的微调旋钮，对照表盘刻度将工件精准调整到加工位，锁紧工作台固定件即可开展加工作业，整个调节过程不需要反复敲击、挪动工件，大幅降低精细对位的操作难度，同时能有效避免反复调整带来的工件移位、定位偏差问题，提升精细加工的成品率。夹具的滑动副采用耐磨材质配合润滑设计，长期使用也不会出现卡顿、间隙过大的问题，木质底座与铝型材导轨的组合也兼顾了结构强度与使用成本，适合小型木工工坊、个人DIY加工、精密小件试制等场景使用。
