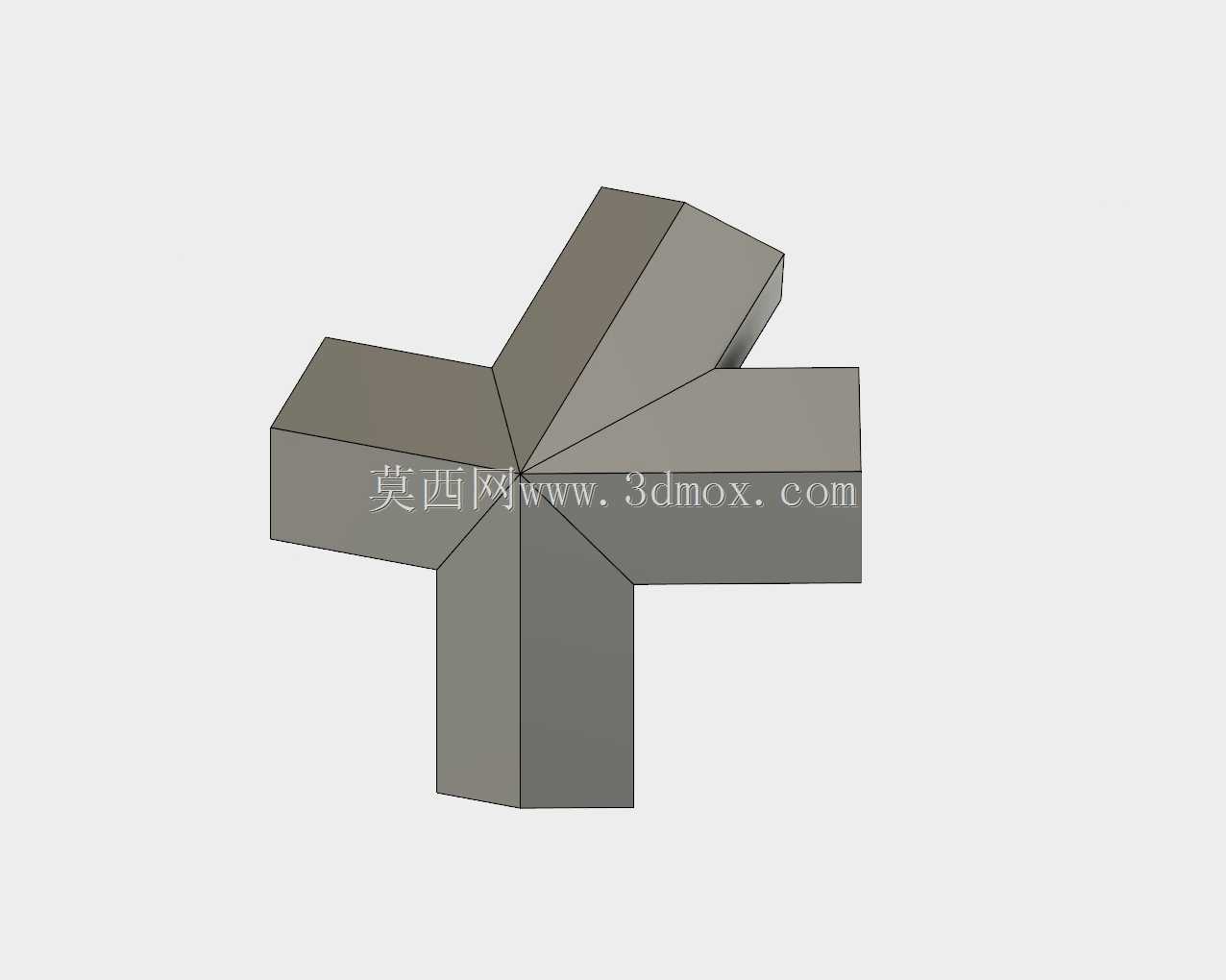

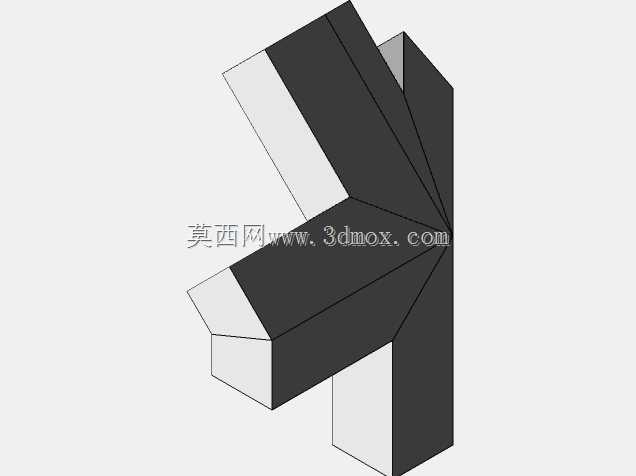

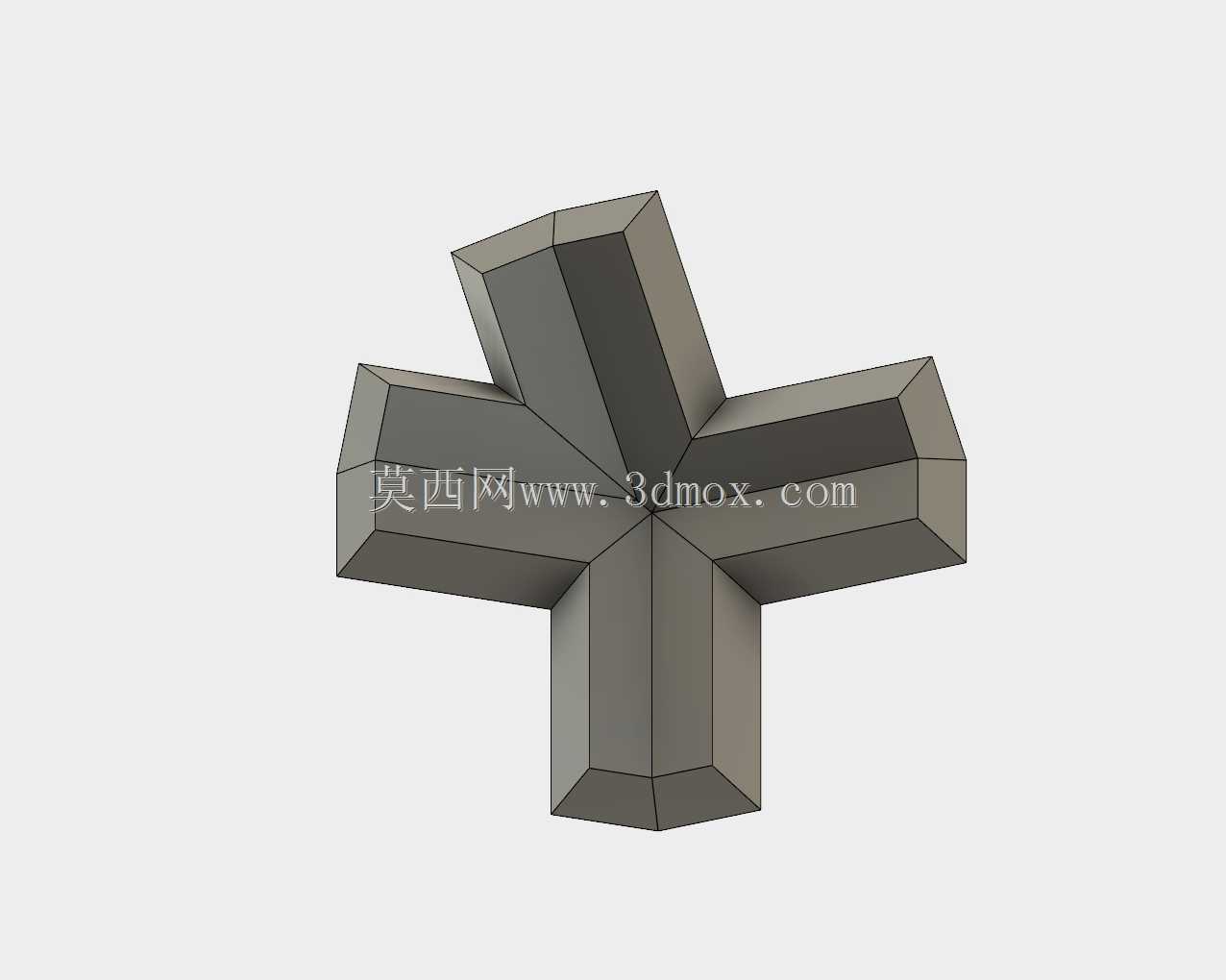

十字斜截棱柱组合几何结构件

　　这类十字斜截棱柱组合结构，常出现在空间桁架节点、多向传力支撑构件的设计验证环节，也可作为几何教学、空间构型练习的典型案例，在非标工装的定位支撑块、多工位夹具的导向连接块设计中，也能见到类似的构型思路。从结构本身来看，六个方向延伸的棱柱体在中心区域交汇，每个棱柱的端面都做了斜向截切处理，截切面与棱柱轴线形成固定倾角，这种设计并非单纯的几何造型，而是为了适配多方向的安装贴合需求——当构件需要同时对接六个不同朝向的安装面时，斜截端面可以直接与对应安装面形成面接触，避免额外加工转接垫块，减少装配累积误差。设计这类结构时，首先要确定中心交汇区域的最小实体边界，要保证六个方向的棱柱在中心处完全融合，不能出现薄壁或者空腔，

　　否则会大幅降低结构的整体刚性，实际建模时需要先绘制单根棱柱的截面轮廓，沿轴线拉伸到指定长度后，按照统一的截切角度对端面进行切除，再通过环形阵列加轴向阵列的方式完成其余五个方向的棱柱排布，最后对中心交汇区域做布尔合并，还要注意所有相邻棱柱的交线处要做等半径的圆角过渡，避免应力集中，尤其是在承受交变载荷的使用场景下，尖锐交线很容易成为疲劳裂纹的起始点。从安装边界来看，这类结构的外接轮廓是一个正六向对称的空间形态，每个方向的棱柱伸出长度一致，斜截端面的法向与对应安装方向的夹角固定，安装时需要保证每个斜截端面与对接件的贴合率不低于85%，如果是作为传力构件使用，中心区域的截面尺寸要根据所受的最大复合载荷进行校核，

　　因为六个方向的力都会在中心区域叠加，需要保证中心处的抗剪、抗弯强度满足工况要求。在实际加工场景中，如果采用金属材料制作这类构件，优先选用五轴加工中心一次装夹完成所有面的加工，多次装夹会导致不同方向棱柱的位置度出现偏差，最终斜截端面无法与对接件完全贴合；如果是采用3D打印制作验证样件，要注意摆放角度，尽量让斜截端面与打印平台形成一定倾角，减少支撑材料的使用，避免支撑去除后影响端面的贴合精度。这类结构还有一个很实用的应用方向，就是作为多管路交汇的连接芯体，在气路、油路的分路模块中，将每个棱柱的内部加工出介质通道，斜截端面直接安装管路接头，相比传统的方块式分路块，这种结构可以让管路走向更顺畅，减少介质流动的转角阻力，同时整体结构更紧凑，

　　占用的安装空间更小。设计过程中还要注意，斜截角度的选择不能随意确定，要结合对接件的安装面倾角来匹配，如果角度偏差超过0.5度，端面贴合后就会出现缝隙，无论是受力传力还是介质密封都会出现问题，建模时需要提前建立对接件的参考基准，将斜截端面与参考基准做重合约束，再反向推导棱柱的长度和截切位置，避免后期装配时出现干涉。另外，这类对称结构做有限元分析时，可以利用对称性简化模型，只需要截取六分之一的结构施加对称约束即可，大幅减少计算量，同时要重点关注中心交汇区域的应力分布，以及斜截端面与棱柱主体过渡位置的应力集中情况，根据分析结果调整过渡圆角的大小，优化整体的应力分布水平。
