工业配电柜专用操作钥匙结构设计

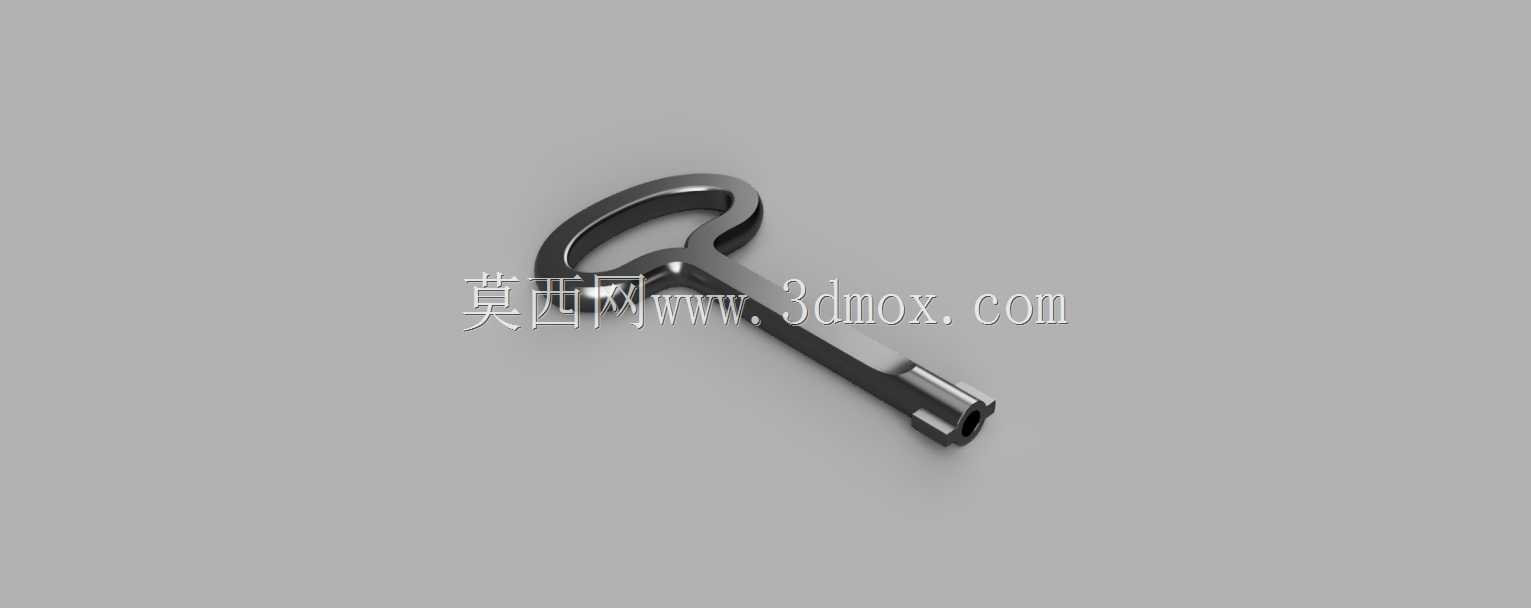

　　这款钥匙主要面向工业电气柜、车间配电箱、户外环网柜这类带锁闭机构的电气设备操作场景，日常运维中，运维人员需要通过这类专用钥匙完成柜门锁闭、操作机构解锁的动作，避免非授权人员随意开启带电柜体引发安全事故，同时也能在设备检修时快速完成柜门开启、操作孔解锁的流程，减少运维环节的工具适配成本。从结构设计来看，这款钥匙采用了一体化金属成型的思路，握持端做了闭环环形设计，这个结构并非单纯为了造型美观，实际使用时，运维人员可以将手指穿入环内，在冬季佩戴厚劳保手套操作时也能保证握持稳定性，不会因为手套摩擦力不足导致钥匙滑脱，同时环形结构也方便将钥匙串接在运维工具串上，和其他常用操作工具归置在一起，避免现场作业时遗失。

　　钥匙的工作端采用了适配配电柜专用锁芯的异形槽结构，和普通民用钥匙的齿形结构不同，这个工作端的尺寸公差控制在0.1mm以内，和锁芯的配合间隙经过反复校核，既不会因为间隙过小导致插拔卡滞，也不会因为间隙过大出现拧转时打滑、磨损锁芯的问题，实际测试中，连续插拔拧转上千次后，工作端的磨损量不会影响正常解锁动作。外形尺寸上，整把钥匙的总长度控制在80mm左右，握持环的内径为25mm，刚好适配成年男性手指的穿戴操作空间，工作端的直径为8mm，能够适配市面上主流的配电柜锁芯安装孔尺寸，不需要对现有柜体的锁具安装位做任何修改，可以直接替换同类型的老旧损坏钥匙。设计过程中，我们特意将钥匙的杆部做了等直径的直杆设计，没有做多余的阶梯结构，

　　一方面是减少加工环节的工序，降低量产时的加工成本，另一方面直杆结构在拧转时的受力更加均匀，当遇到锁芯因为积尘、锈蚀出现转动阻力偏大的情况时，直杆结构可以承受更大的扭矩，不会在阶梯位置出现应力集中导致的断裂问题。钥匙的表面做了哑光氧化处理，这种处理方式不仅可以提升金属表面的防锈能力，在户外高湿度、高盐雾的厂区环境下使用也不容易出现锈蚀卡滞，同时哑光表面不会像亮面镀铬那样在强光下产生反光，避免户外作业时反光晃眼影响操作精度。在实际的设备适配场景中，除了常规的固定式配电柜，这款钥匙也能适配车间里的移动式电源箱、施工现场的临时配电箱、厂区照明控制箱的锁具操作，这类场景下的锁具普遍采用统一规格的工业锁芯，不需要携带多把不同规格的钥匙，

　　单把钥匙就能完成大部分同规格锁具的操作。从安装边界的角度来说，这款钥匙本身作为手持操作工具，不需要和设备做固定安装，只需要保证工作端的尺寸和锁芯的内孔尺寸匹配即可，我们在建模时特意对工作端的导入端做了15度的倒角处理，在光线不佳的电缆沟、地下室配电间操作时，不需要完全对准锁孔，凭借倒角的导向作用就能顺利将钥匙插入锁芯，减少昏暗环境下的对位难度。杆部和握持环的过渡位置做了R3的圆角过渡，这个位置是拧转时的主要受力点，圆角过渡可以消除直角位置的应力集中，当施加较大拧转力矩时，不会在过渡位置出现断裂失效的问题，实际扭矩测试中，这个位置可以承受超过5N·m的扭矩而不产生塑性变形，完全覆盖日常运维中遇到的锁芯锈蚀、卡滞需要施加额外力矩的场景。和市面上常见的薄金属冲压钥匙不同，这款钥匙采用整体实心结构，重量控制在35g左右，既不会因为过重增加运维人员的工具携带负担，也不会因为结构过薄出现受力变形的问题，日常携带时放在工具包内也不会因为和其他工具碰撞产生变形，影响和锁芯的配合精度。
