参数化组装式工业承重工作台结构设计

　　这款组装式承重工作台的结构设计，核心围绕车间零散工位的快速搭建需求展开，区别于传统焊接固定台架的不可调特性，整体采用全螺栓拼接的钣金构件组合形式，适配多场景下的工位灵活调整需求。在机加工车间的工序中转环节，这类台架可放置在机床旁作为待加工工件的临时承托位，也可搭配台虎钳、小型打磨设备作为轻型作业工位使用；在装配车间的流水线旁，可调整摆放位置作为零部件分装台，承托小型总成件完成预装作业，避免工件直接落地造成的磕碰损伤。

　　设计阶段优先考虑了结构的承重冗余，四条立式支撑腿采用槽型折弯钣金结构，相比等厚的平板支撑，槽型截面的抗弯折性能提升40%以上，支撑腿内侧预留的多组安装孔位，可根据实际作业需求搭配不同高度的中层置物横梁，用来放置作业工具、量具或者待装配的小型零件，拓展台架的使用空间。相邻支撑腿之间的横向连接梁采用同材质钣金折弯件，连接位置采用内嵌式搭接设计，螺栓紧固后连接面完全贴合，不会出现悬臂结构的晃动问题，即使台架边缘位置放置偏重的工件，整体结构也不会出现侧倾风险。

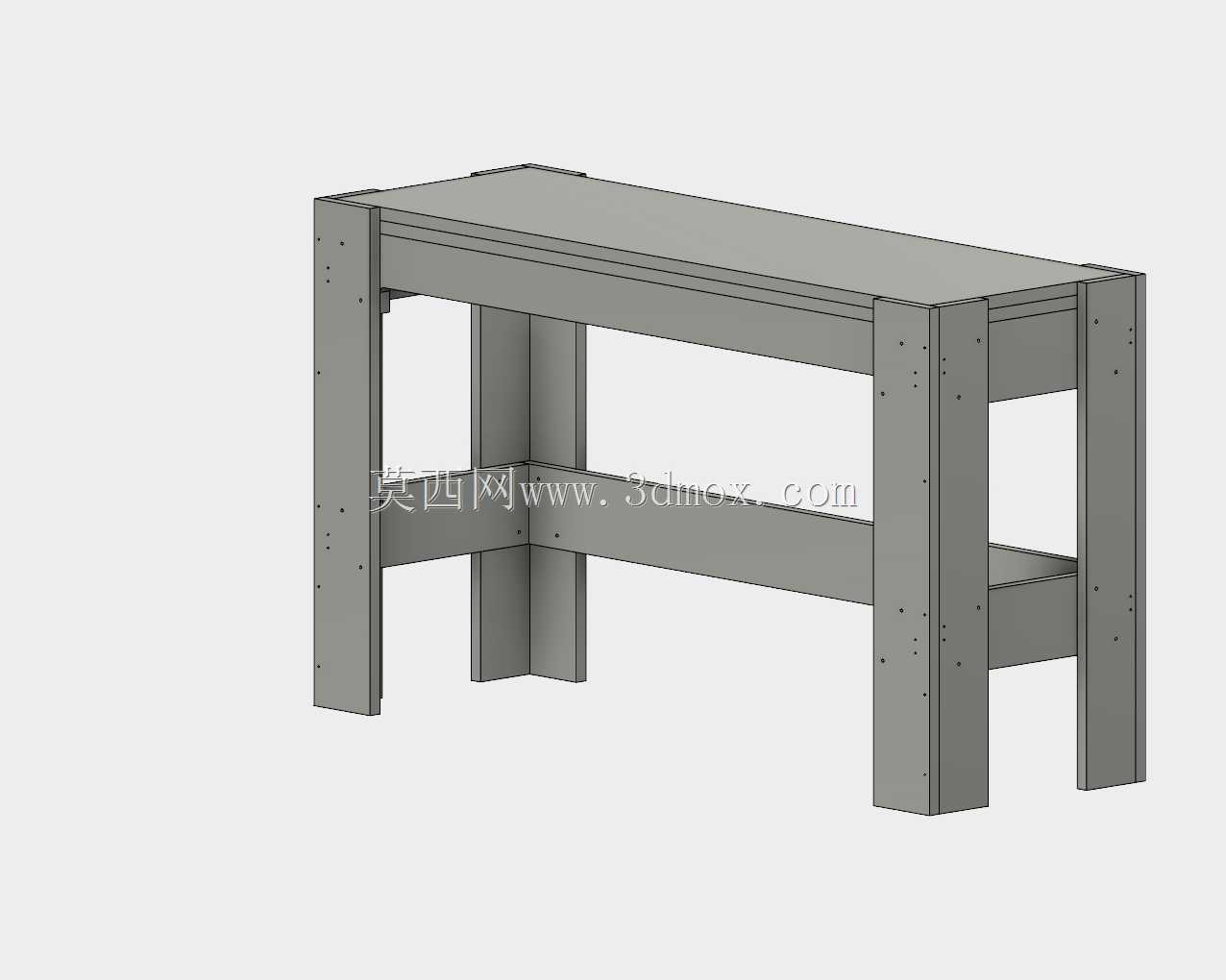

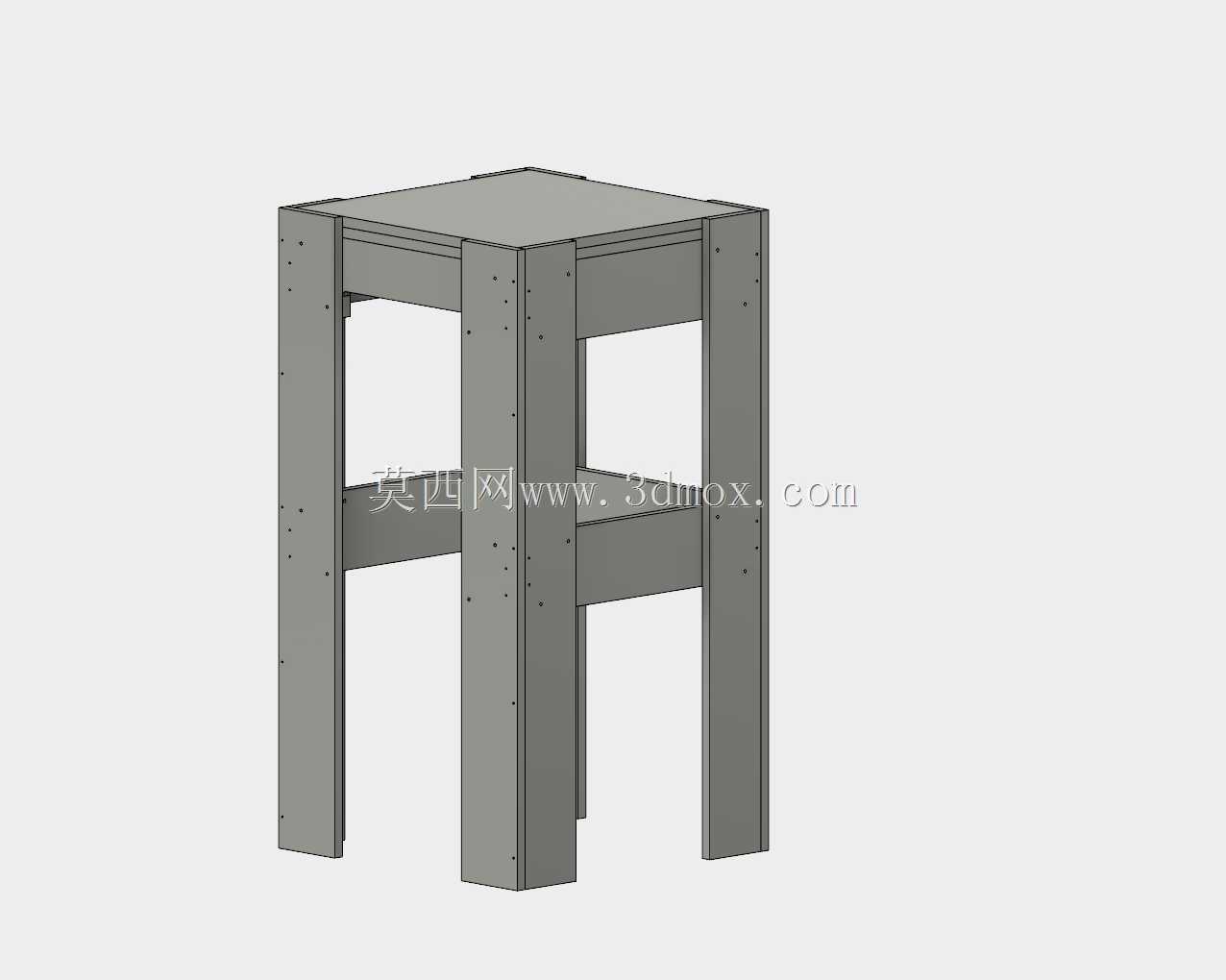

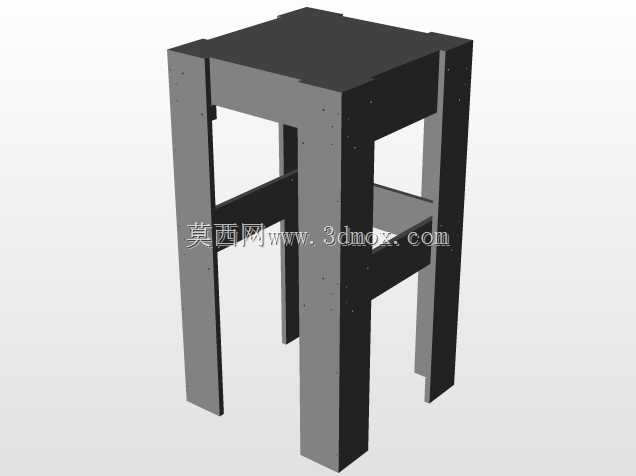

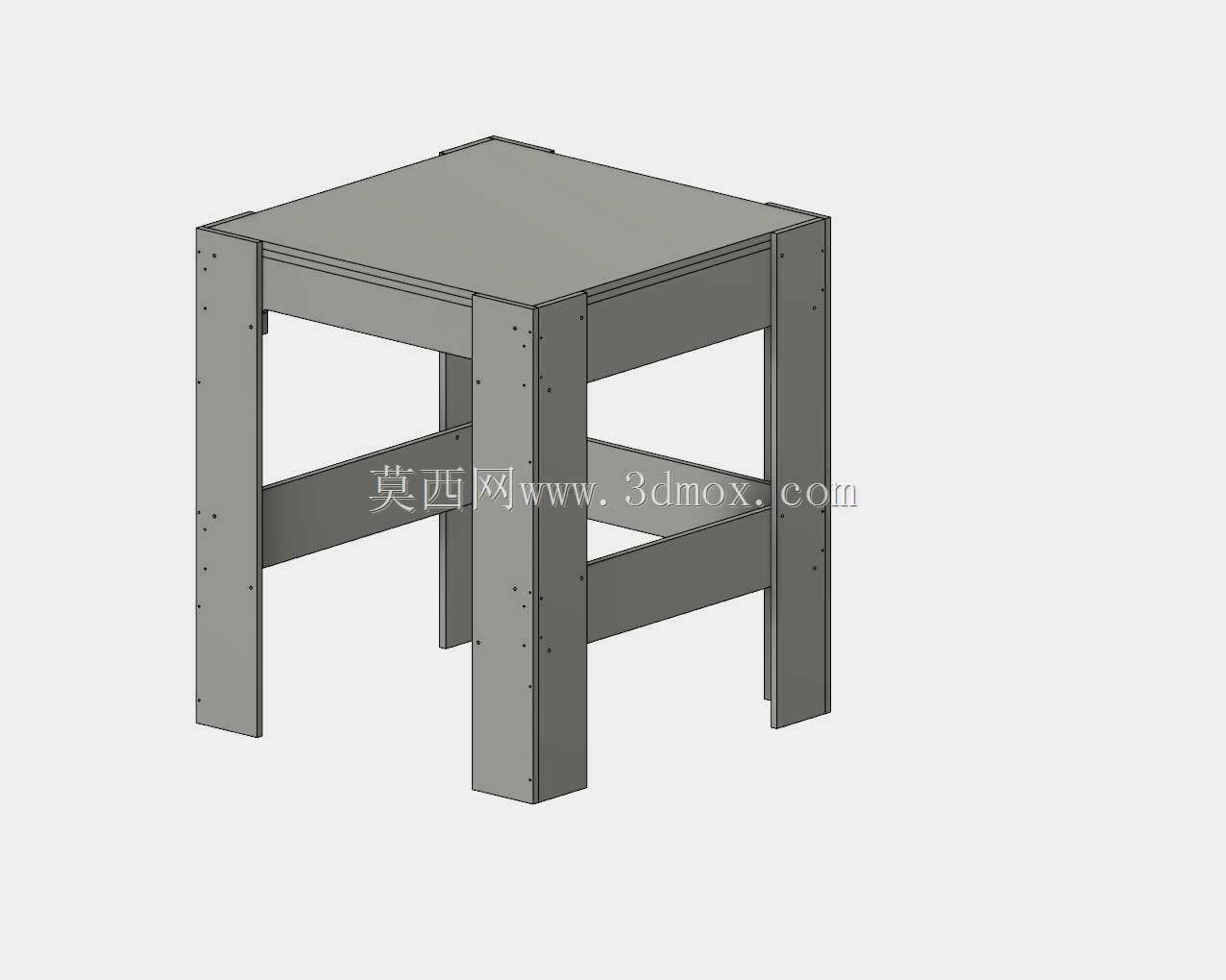

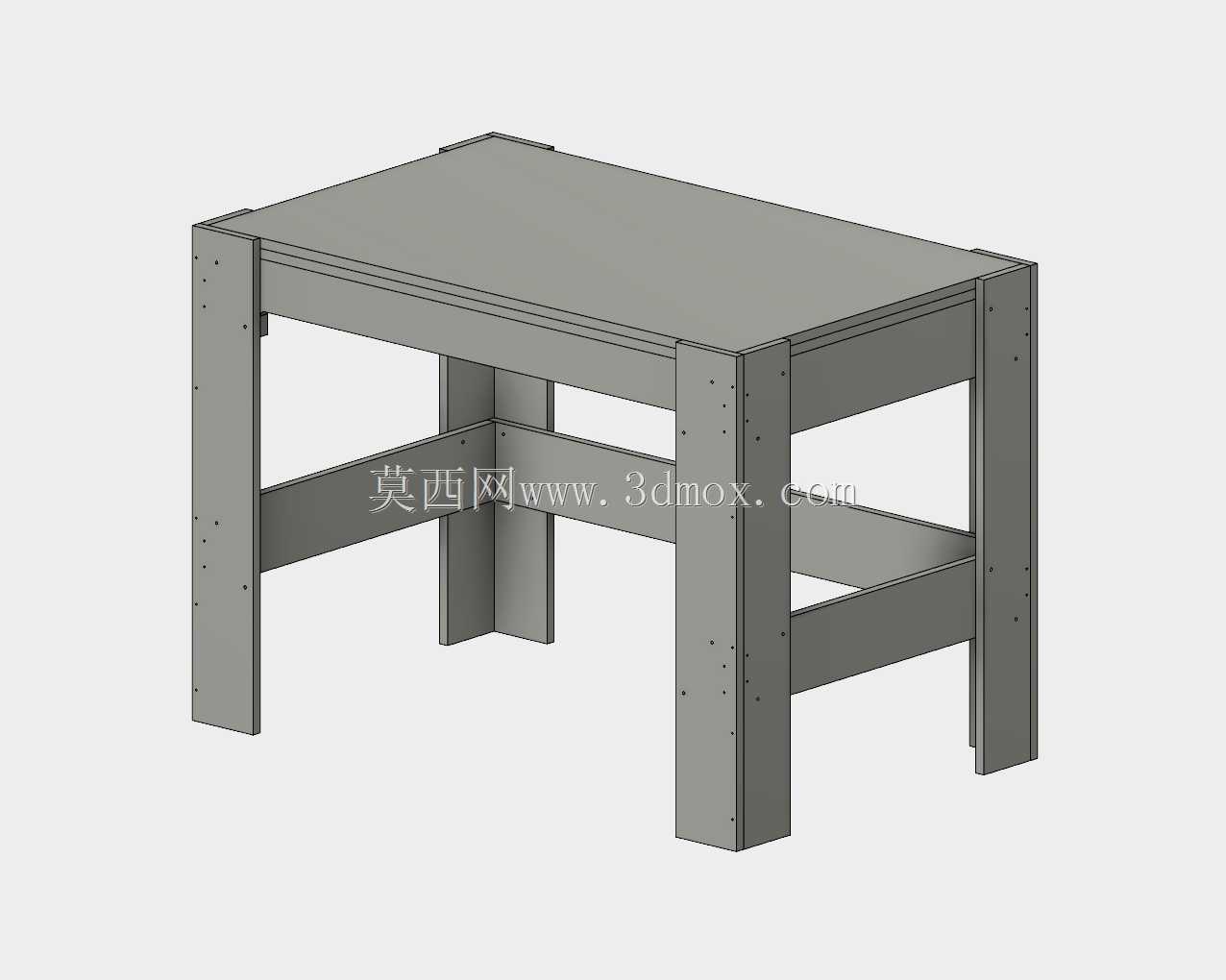

　　参数化设计的逻辑贯穿整个建模过程，长度、宽度、支撑高度以及钣金材料厚度均设置为可调整参数，设计人员只需根据现场的安装空间边界、实际承重需求修改对应参数，即可快速生成对应规格的台架模型，无需重新绘制每个构件的草图，大幅缩短非标台架的设计周期。比如在狭窄的设备巡检通道旁设置工位时，可缩短台架的宽度参数适配通道剩余空间；在放置较重的金属毛坯件时，可加大钣金材料厚度参数、加密支撑腿的连接螺栓孔位，提升整体结构的承重能力。

　　从安装边界来看，这款台架的所有构件均采用平板折弯成型，无复杂的异形曲面结构，下料时可直接采用激光切割完成板材落料，折弯工序无需定制特殊模具，普通钣金车间即可完成所有构件的加工。组装过程无需专用工装工具，普通内六角扳手即可完成所有螺栓的紧固作业，单人即可完成整台台架的组装，后期搬迁移位时也可完全拆解为平板构件，减少运输过程的空间占用。台架的顶部支撑面为整板式结构，表面无突出的螺栓头或者连接结构，放置工件时不会出现硌伤工件表面的情况，支撑面边缘做了小角度的折弯翻边，既提升了台面的整体刚性，也可避免放置在台面上的小型零件、工具从边缘滑落。

　　在实际使用场景中，这类台架的适配性极强，除了生产车间的作业工位使用，还可在维修车间作为设备拆解承托架，在仓储区域作为重型物料的临时存放架，甚至在实验室场景下搭配防静电台面作为实验设备放置台使用。结构设计时规避了传统焊接台架的应力变形问题，所有连接位置均为可拆卸的螺栓连接，长期使用后如果某个构件出现磕碰变形，只需单独更换对应构件即可，无需整体报废台架，降低了长期使用的维护成本。支撑腿的底部预留了脚垫安装孔位，可搭配可调式橡胶脚垫，在地面不平整的车间环境下，通过调整脚垫高度即可保证台架整体处于水平状态，避免台架出现晃动影响作业精度。中层横梁的安装位置可根据使用需求自由调整高度，比如放置较高的工具时可抬高横梁位置，放置零散小零件时可降低横梁位置，适配不同的储物需求。
