手动螺旋压紧式G型卡紧夹持工具

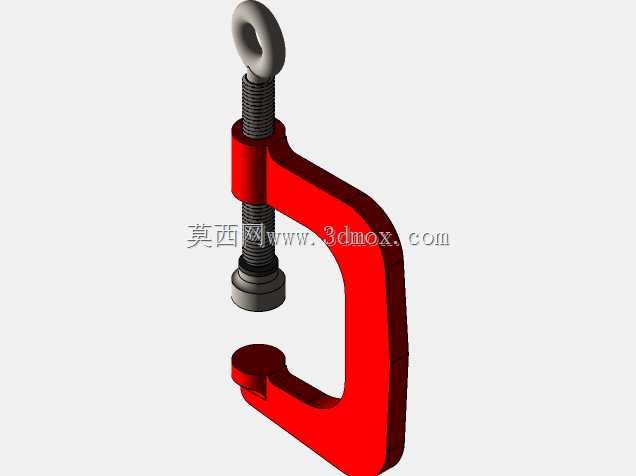

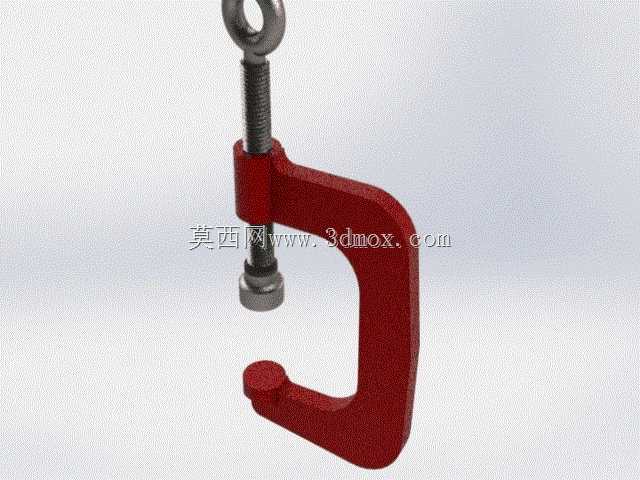

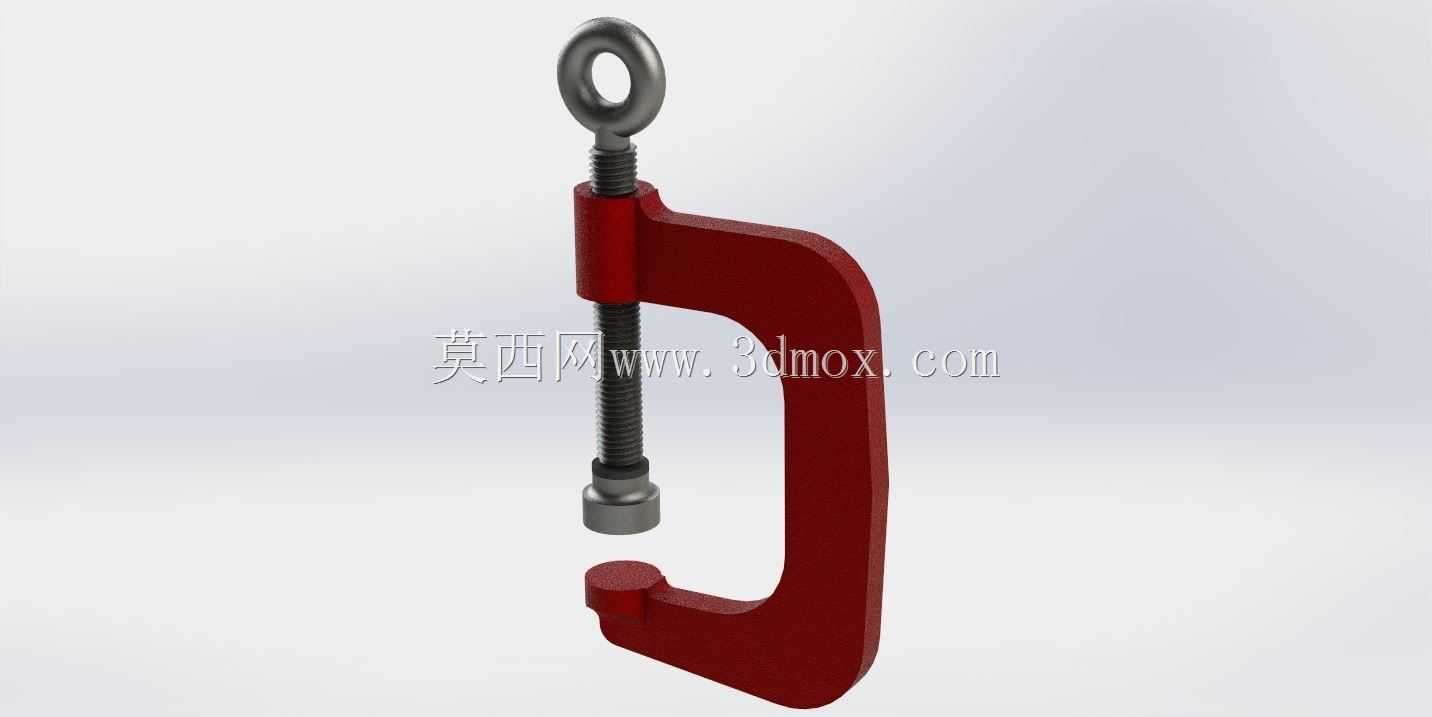

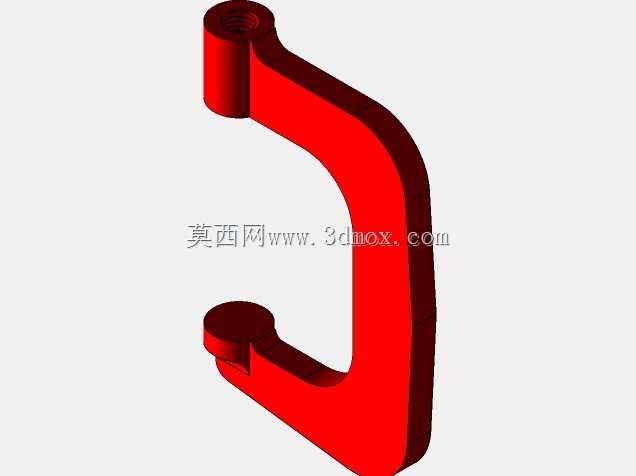

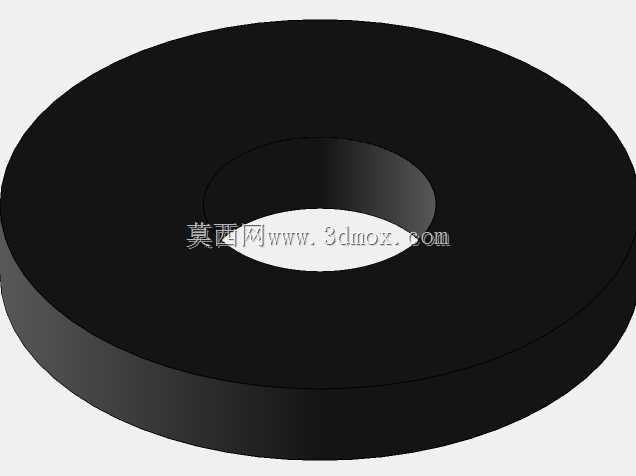

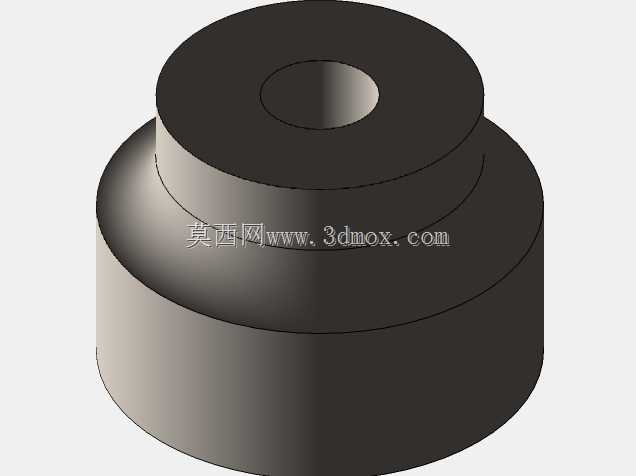

这款手动螺旋压紧式G型卡具，是机械加工、装配维修、木工拼接、钣金组对场景中极为常用的夹持类工装，核心作用是在作业过程中对工件施加稳定的压紧力，避免工件出现位移、错位、翘曲问题，保障加工、粘接、焊接、装配工序的精度与作业安全。从实际应用场景来看，它既可以在小型机加工工位上配合工作台固定待铣削、钻孔的小型工件，也能在设备检修现场用来压紧密封垫片、辅助固定拆装的零部件，还可在木工、钣金作业中完成多块板材的拼接压紧，适配多行业的零散夹持需求，无需复杂安装即可快速投入使用。产品采用经典的G型弓形架体结构，架体部分做了加厚的弧形过渡设计，能够在施加较大夹紧力时均匀分散应力，避免架体受力集中出现开裂、形变问题；顶端配置吊环结构，既可以在不使用时悬挂收纳，也能在特殊作业场景下配合吊具完成临时吊挂定位；核心的螺旋传动副采用梯形螺纹设计，具备良好的自锁性能，旋紧后不会因为作业中的振动出现松脱，压头末端搭配可转动的平压垫，接触工件时可以自适应贴合工件表面，既不会压伤工件表面，也能避免旋紧螺杆时带动工件偏移。在设计思路上，这款卡具优先考虑了手动操作的便捷性与夹持稳定性的平衡，弓形架的开口深度与开口行程经过合理匹配，既能够覆盖常规厚度的工件夹持需求，也不会因为架体过大造成操作笨重，螺杆的操作端采用吊环集成设计，无需额外配套操作杆，徒手即可完成大部分场景的夹紧操作，遇到需要更大压紧力的场景，也可穿入圆杆辅助加力。从安装与使用边界来看，这款卡具无需固定安装，可随时移动到需要的作业位置，夹持厚度范围适配常规的小型工件加工、装配需求，架体表面做了防锈涂覆处理，能够适应车间多尘、少量油污的作业环境，长期使用也不易出现锈蚀卡滞问题，压头与架体的配合间隙控制合理，螺杆升降过程顺滑无卡顿，施加夹紧力时架体的形变量控制在极低范围，能够持续提供稳定可靠的夹持力，是一线作业工位上实用性极强的辅助工装。
