台式小型砂带磨削设备结构设计

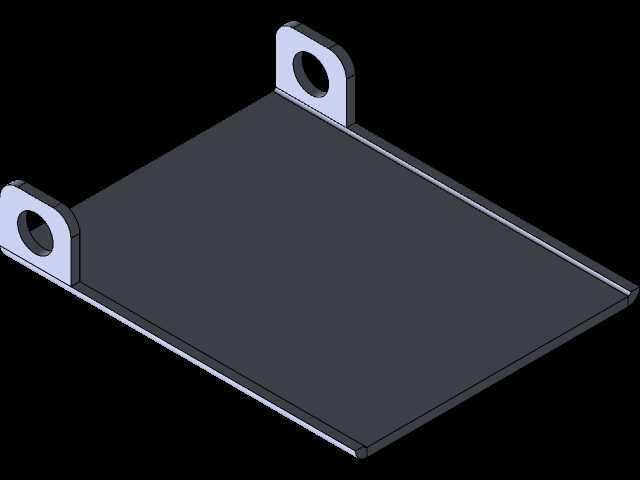

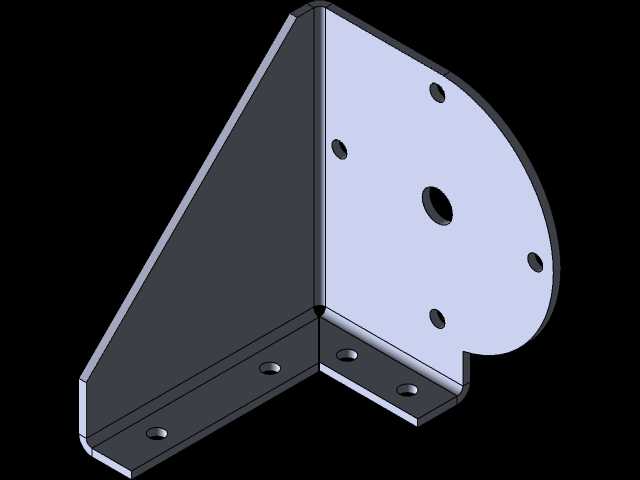

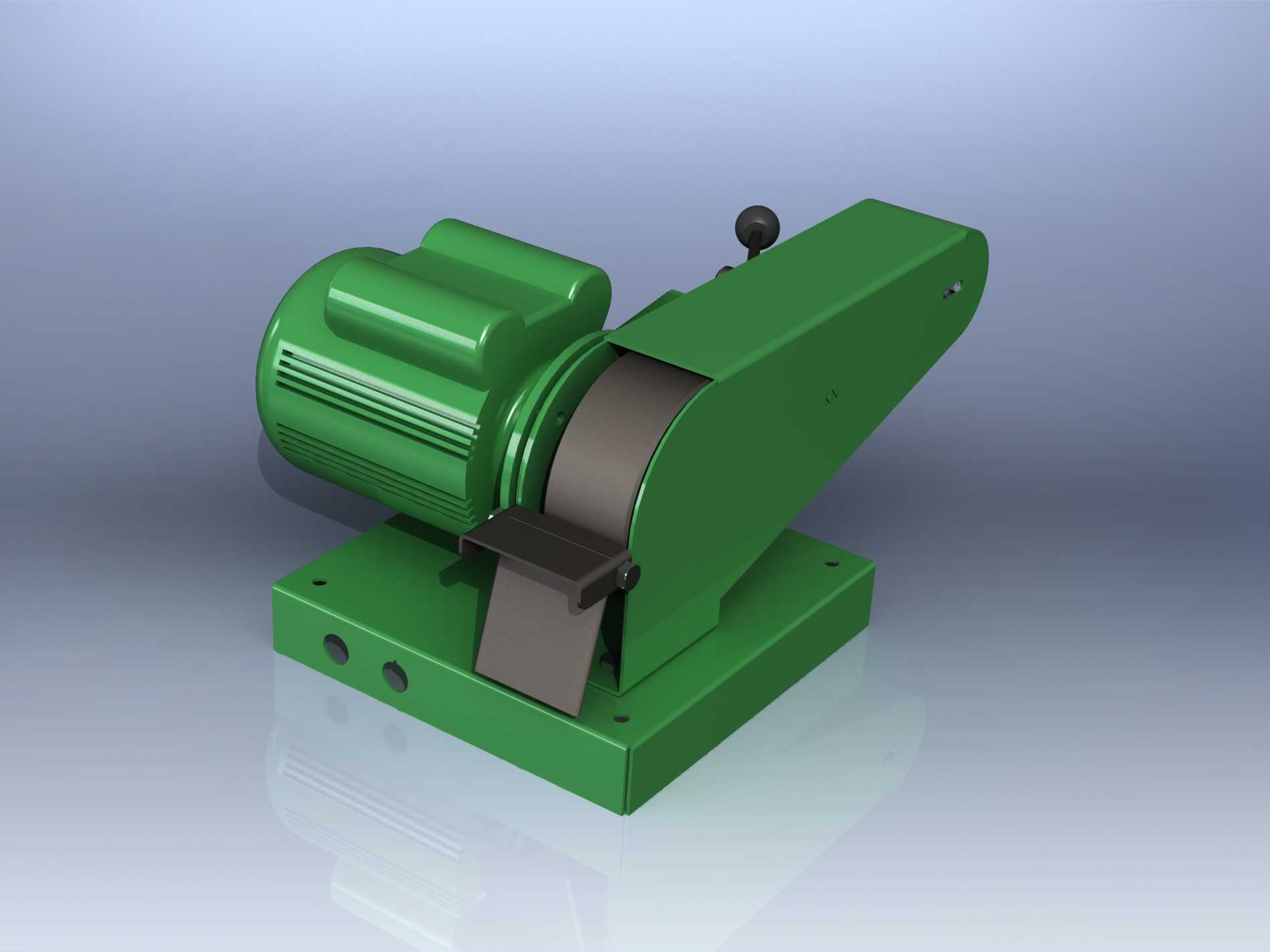

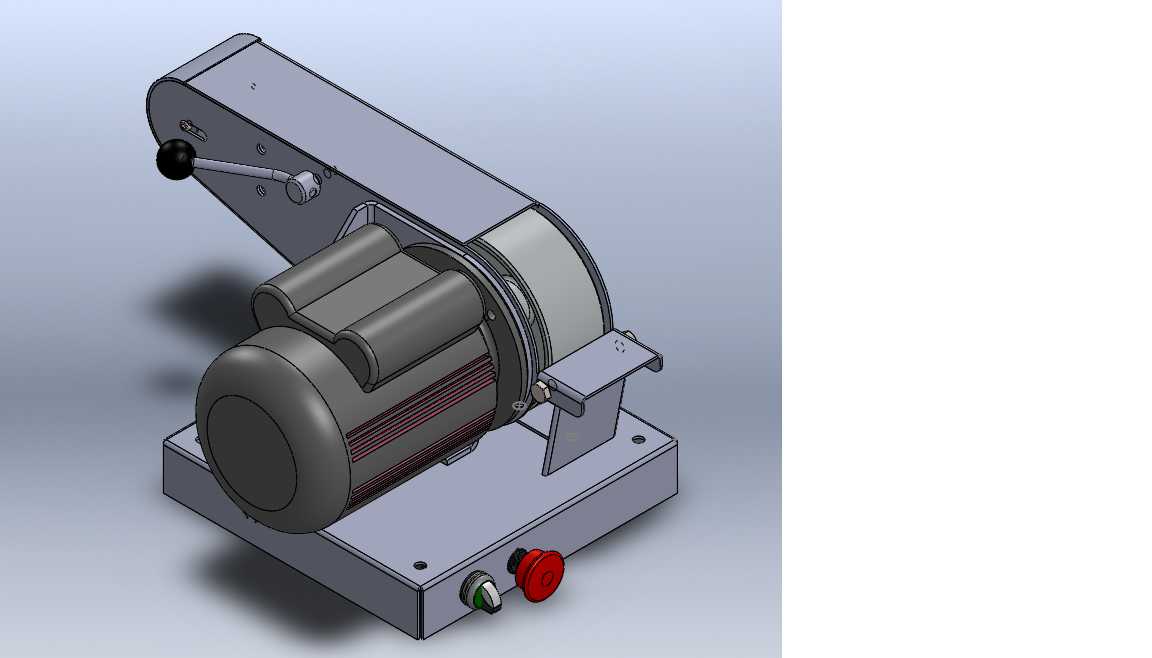

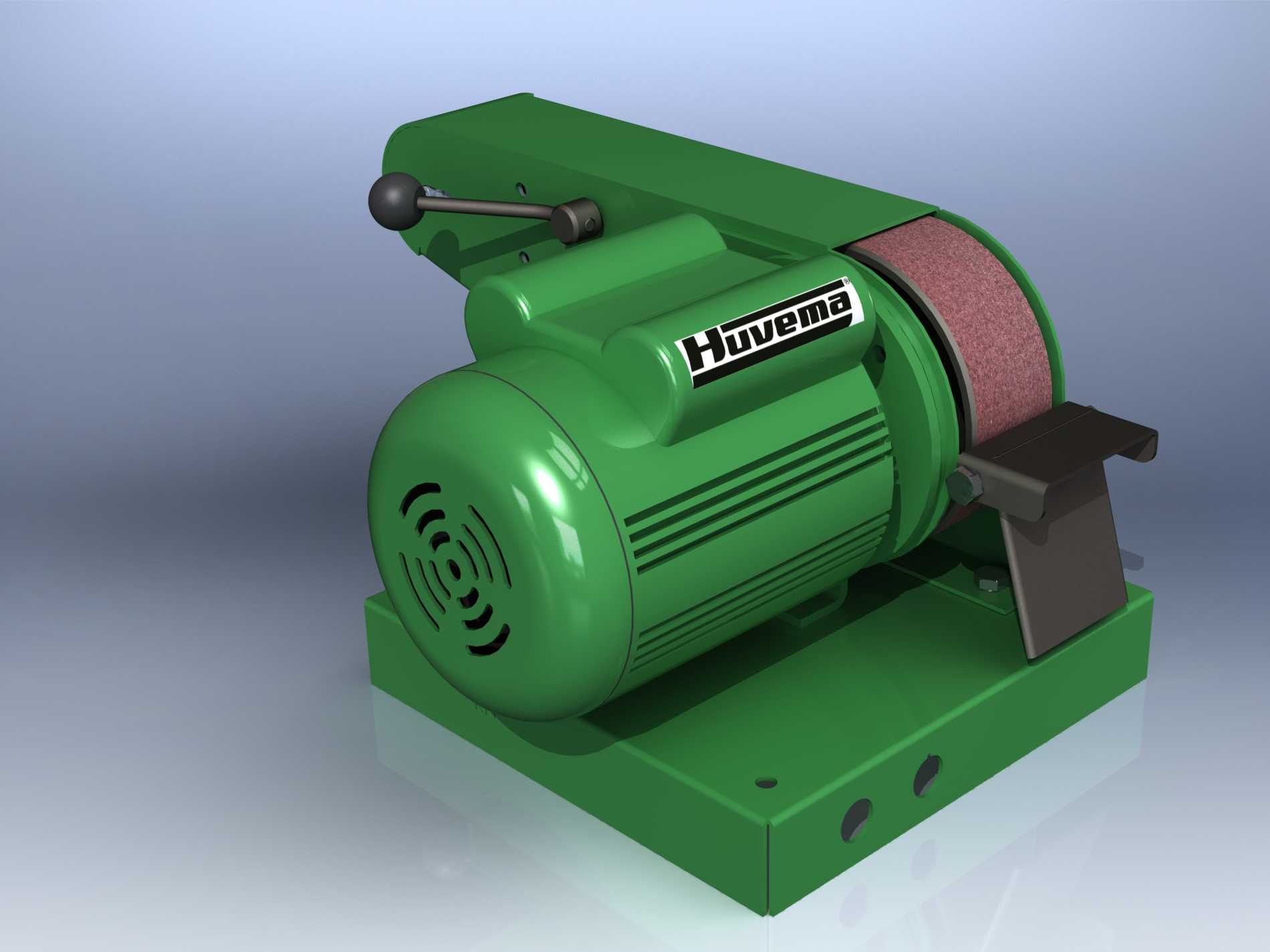

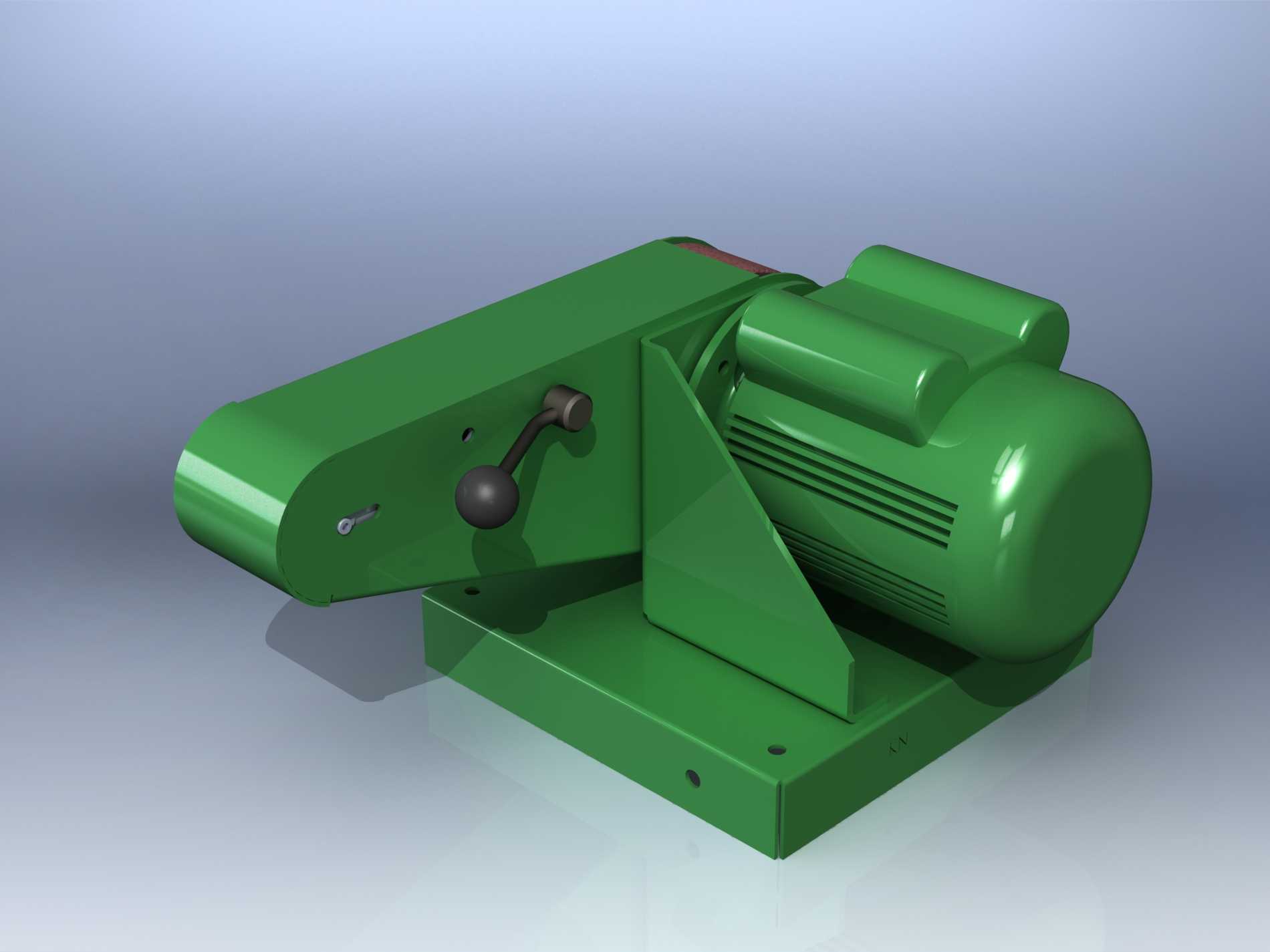

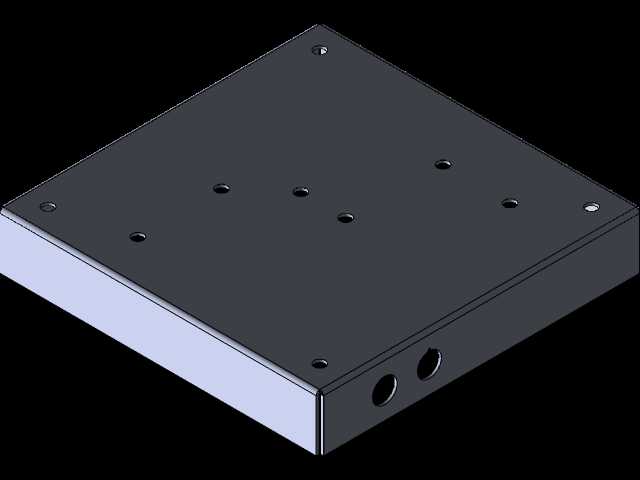

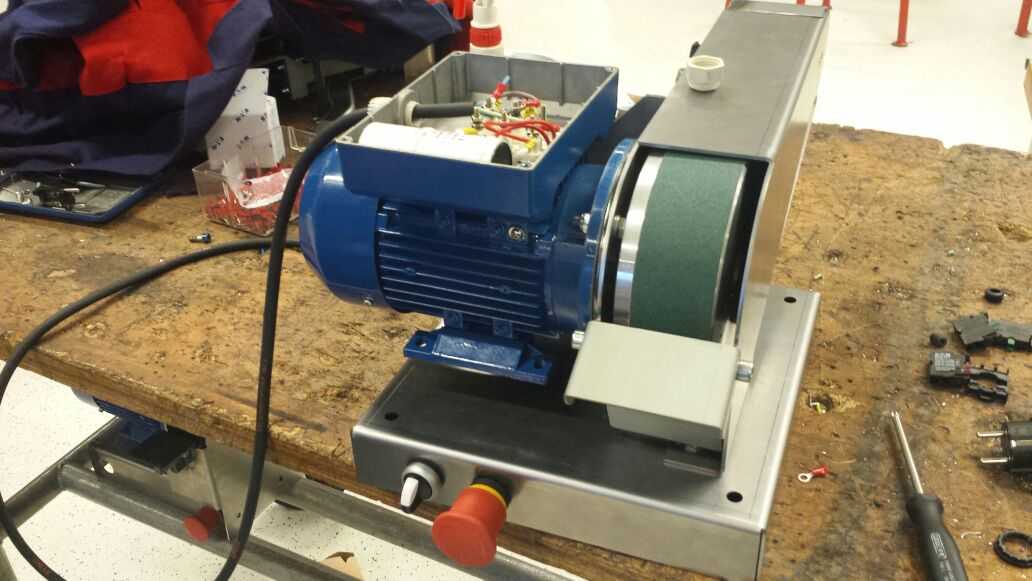

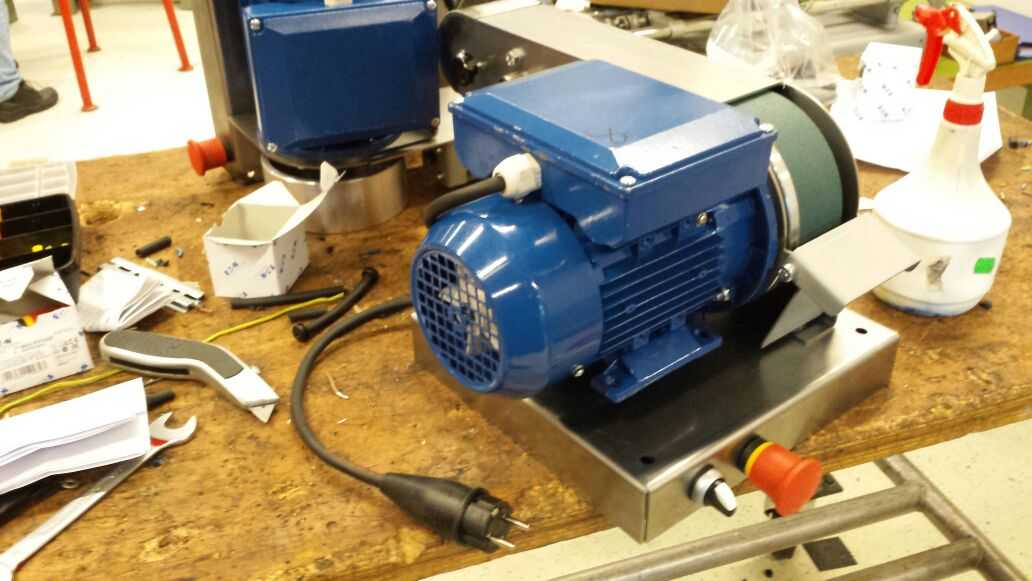

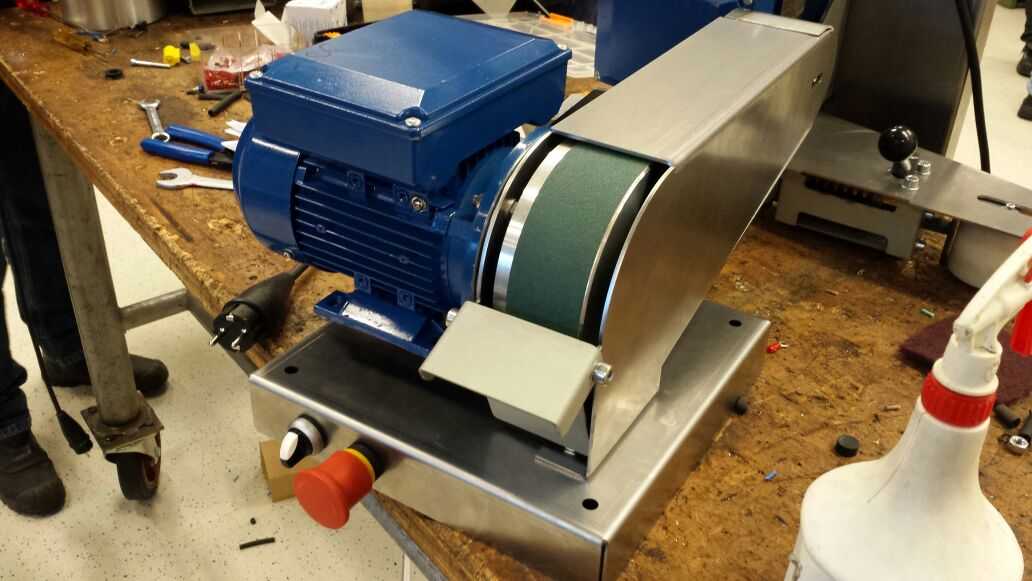

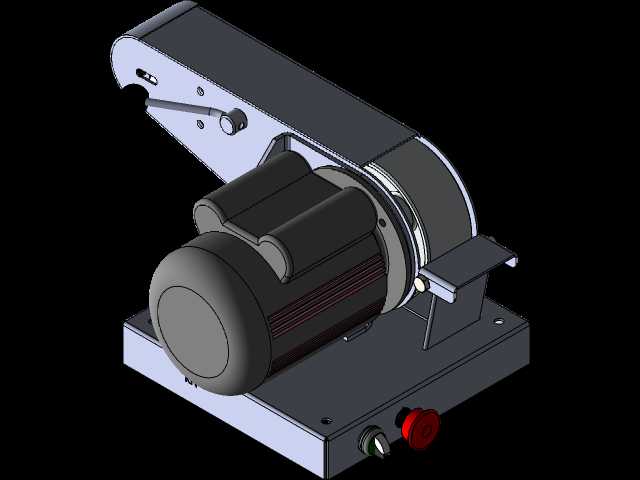

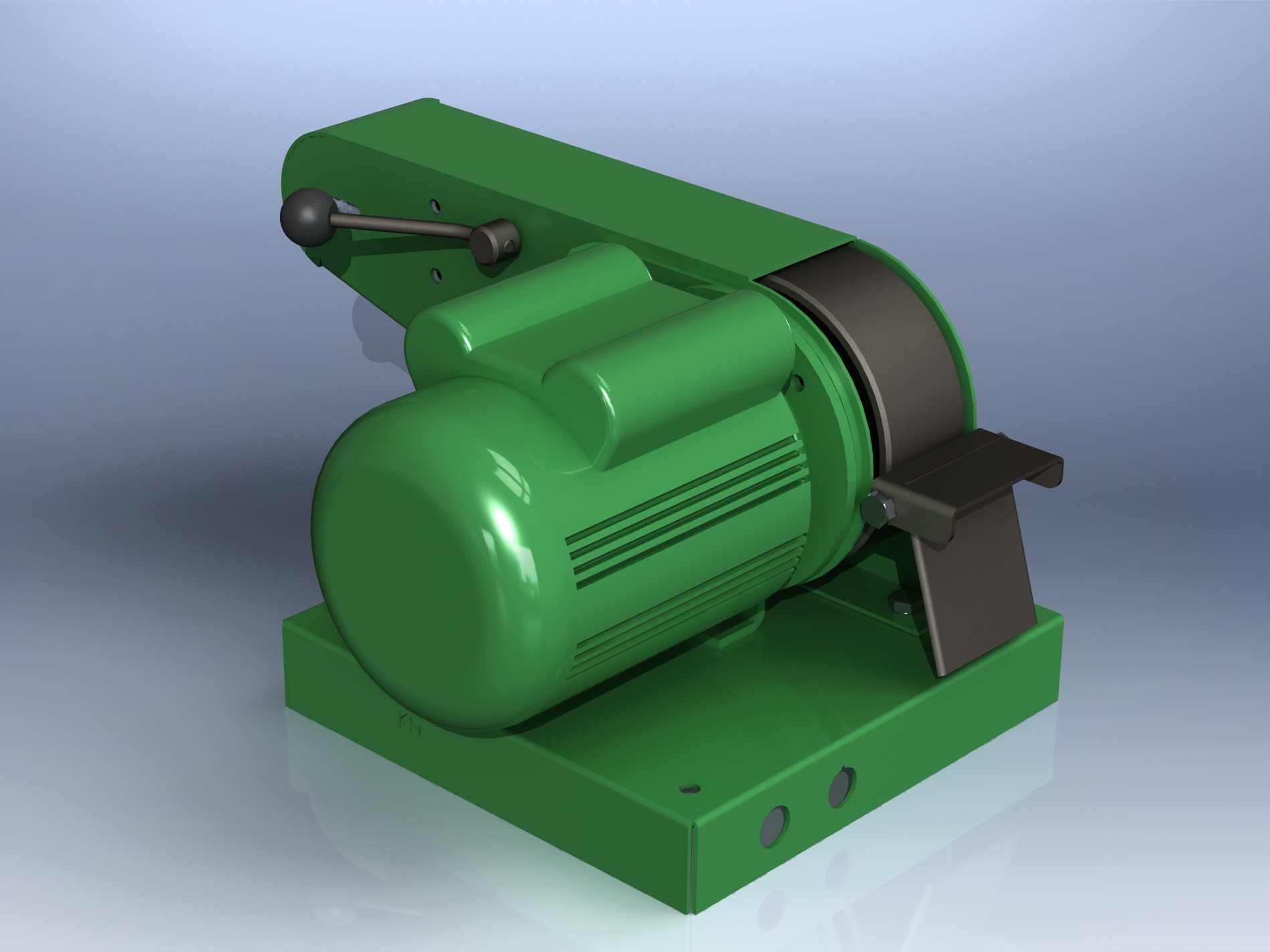

这款台式小型带式磨削设备，主要面向小型五金加工、机修工位、教学实训以及家庭DIY加工场景设计，可完成金属小件去毛刺、刃口修磨、平面打磨、焊缝余高磨平、非金属材料表面修整等多种加工作业，相比传统手持角磨机，其固定台式的结构拥有更高的加工稳定性，操作时工件依托工作台定位进给，能有效降低手持打磨的抖动误差，提升加工面的平整度，同时也能减少操作人员手持电动工具的疲劳强度，降低操作安全风险。设备采用一体式集成结构设计，将驱动电机、砂带传动机构、张紧调节结构、工件托台、安装底座整合为紧凑整体，整体占地空间小，适合放置在常规工作台面使用，无需额外搭建大型安装基础。驱动单元采用封闭壳式电机结构，电机外壳带有多道散热筋与端侧通风孔，可在长时间连续磨削作业中保障散热效率，避免电机过热损坏；电机输出端直接驱动主动砂带轮，减少中间传动环节的动力损耗，传动效率更高。砂带环绕布置在主动轮与从动张紧轮外侧，张紧机构集成在设备上部，搭配操作手柄可快速完成砂带的张紧度调节与更换操作，无需复杂拆装流程，日常维护便捷。砂带侧方设置可调式工件托台，托台可根据加工需求调整角度与伸出距离，适配不同形状工件的打磨需求，操作人员可将工件抵在托台上完成进给，精准控制磨削量。设备底座为平整铸铁式结构，带有多个安装固定孔，可通过螺栓将整机固定在工作台面上，抵消磨削作业时产生的振动，保障运行稳定性；底座预留的安装孔位间距符合小型台式加工设备的通用安装尺寸，可适配多数常规工位的安装台面。整机外壳采用流线型封闭设计，将传动部件完全包裹在壳体内部，仅露出作业砂带与操作手柄区域，可避免磨削碎屑飞溅进入传动机构，同时降低操作人员误触运动部件的风险，设备侧面设置的操作手柄位置符合人体工学，操作人员站在工位正面即可轻松完成张紧调节操作，无需探身或调整站位。砂带选用常规通用规格的环形砂带，可根据加工材质与粗糙度需求更换不同目数的砂带，适配粗磨、精磨等不同加工工序，从黑色金属的焊缝打磨，到有色金属的毛刺去除，再到木质、塑料等非金属的表面修整都可适配，适用场景覆盖小批量零件加工、工具修磨、工件表面预处理等多个环节。
