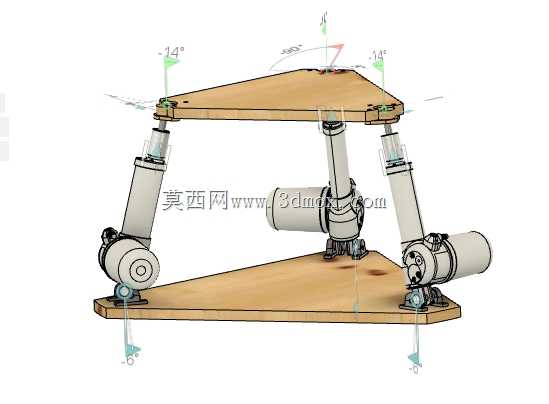

三自由度RPS并联运动仿真平台结构

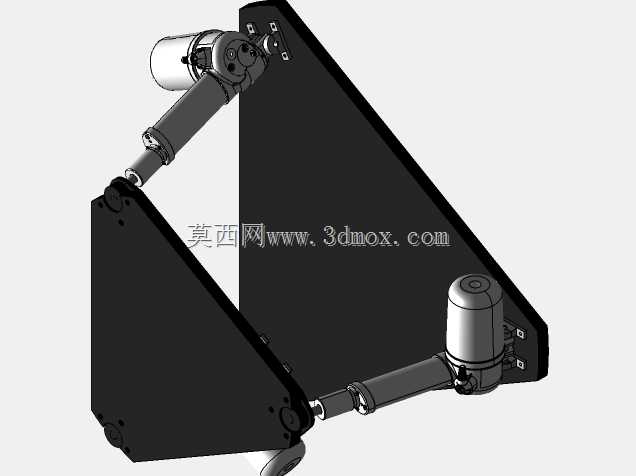

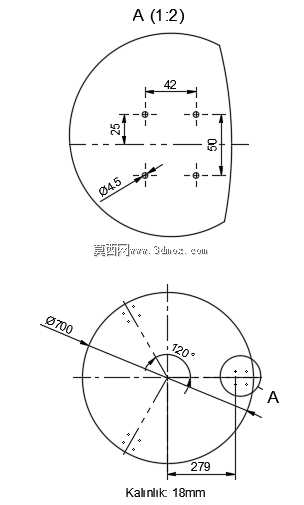

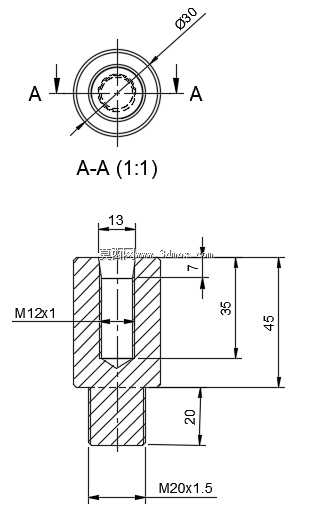

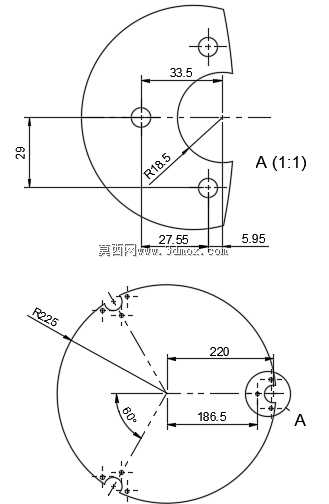

该并联机构采用经典3-RPS构型布局，上下平台均为三角形承载结构，三条结构完全一致的驱动支链呈120°周向均布连接上下平台，每条支链集成直线驱动元件、万向铰与球铰结构，可实现动平台的滚动、俯仰与垂向升降三个自由度的复合运动，运动范围覆盖小角度姿态调整与短行程垂向位移，完全匹配多类需要精准姿态模拟的场景需求。在实际应用层面，该机构可作为运动仿真平台核心载体，搭载驾驶模拟座舱后能够还原赛车行驶过程中的车身侧倾、俯仰颠簸动态反馈，为赛车模拟器提供高响应的姿态输出，让操作者获得贴近真实驾驶的体感反馈；同时该构型也可适配下肢康复训练场景，通过可控的小幅度姿态变化带动患者下肢完成多维度被动活动，辅助开展关节活动度训练与肌力恢复训练，相比串联结构康复设备具备更高的结构刚度与运动精度。从设计思路来看，整体构型优先保证运动学解算的简洁性，基于欧拉角坐标体系完成运动学正逆解推导，确保姿态控制的精准度；驱动元件选用紧凑型直线气缸搭配标准传动杆端部件，铰接位置采用标准化轴承座实现转动副的低摩擦运转，所有外购件均选用工业通用标准件，既降低了加工装配难度，也便于后期易损件的更换维护。上下安装平台均预留标准化安装孔位，上平台可根据搭载设备的安装尺寸调整固定点位，适配模拟座舱、康复踏板等不同负载的安装需求；下平台设置地脚安装接口，可直接固定在水平混凝土地面或型钢安装基座上，无需额外定制复杂安装底座。整体结构的运动边界经过校核，侧倾与俯仰角度控制在合理安全范围内，垂向运动行程兼顾体感反馈强度与结构运行安全性，支链的运动干涉区域经过反复模拟验证，全行程范围内无部件碰撞风险，结构刚度可承载常规模拟设备与单人训练的负载需求，运行过程中无明显结构形变，能够保证长期使用的运动精度稳定性。
