内六角圆柱头M8螺钉精准参数化建模

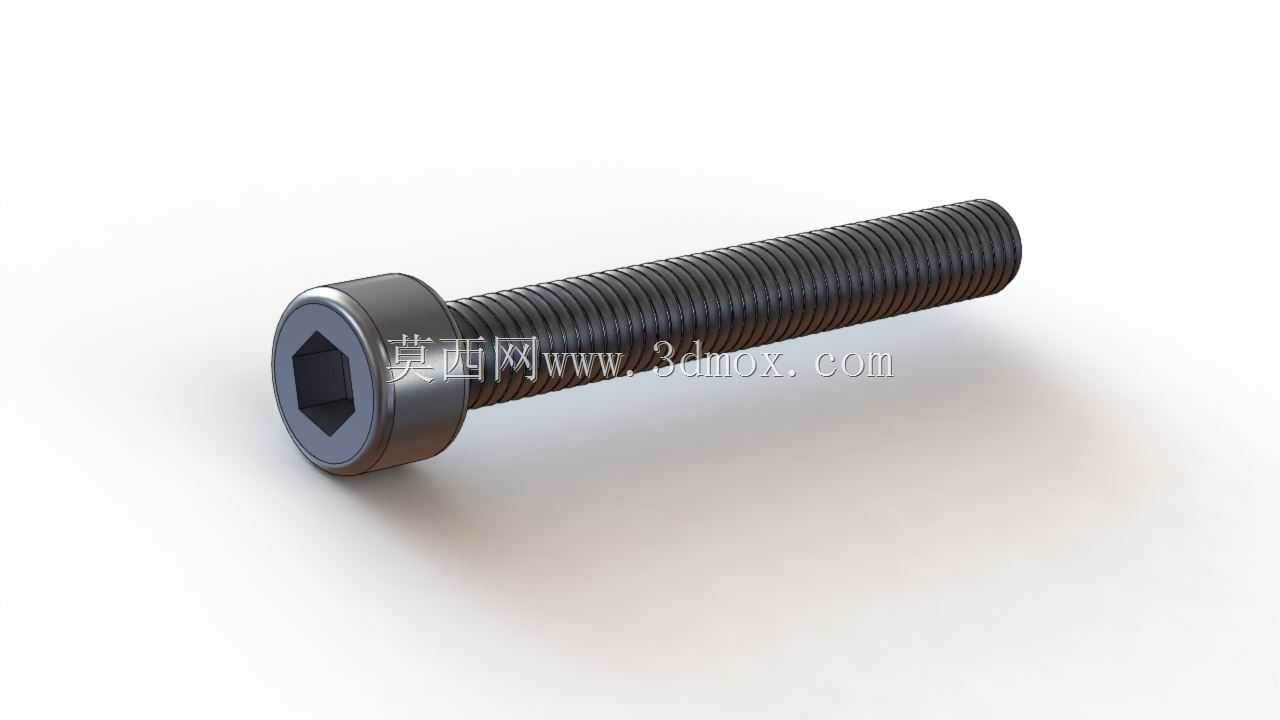

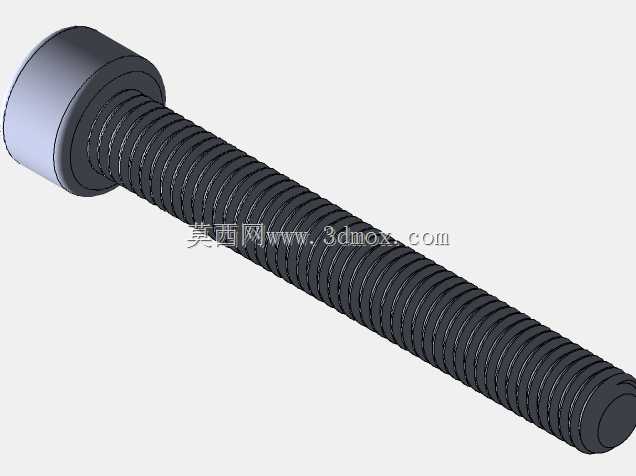

内六角圆柱头螺钉是机械装配领域应用范围极广的一类紧固件，这款M8规格的螺钉，常被用于空间紧凑、对连接强度有稳定要求的装配场景，比如精密机电设备的壳体拼接、自动化模组的构件锁附、工装夹具的定位块固定、小型传动部件的端面连接等场景中。相比外露头的十字或一字槽螺钉，内六角圆柱头的结构可以让螺钉头部完全沉入预制的沉孔内，装配完成后构件表面保持平整无凸起，既不会干涉周边运动部件的运行轨迹，也能避免外露棱边剐蹭操作人员或管线，在狭小的安装空间内，只需要配套对应规格的内六角扳手就可以完成拧紧操作，不需要预留扳手摆动的大空间，适配性极强。这款螺钉的建模完全遵循对应国际标准的尺寸规范，头部的圆柱直径、内六角沉腔的对边深度与对角尺寸、螺杆的公称直径、螺纹段的牙型参数都严格匹配标准数值，杆部与头部的过渡圆角做了精准还原，这个圆角结构可以有效分散螺钉拧紧时头部与杆部衔接位置的应力，避免长期受交变载荷时出现应力断裂的问题。螺纹部分采用真实的螺旋牙型建模，还原了60度牙型角的标准结构，不是简化的贴图纹理，能够直观展示螺纹啮合时的接触状态，方便设计人员在做装配干涉检查时，准确判断螺纹孔的攻丝深度、沉孔的加工尺寸是否匹配，避免实际生产中出现螺钉过长顶坏腔体、或者沉孔深度不足导致头部凸出装配面的问题。建模过程中优先考虑了参数化的设计逻辑，后续如果需要同系列不同长度、不同性能等级的螺钉模型，只需要调整对应参数就可以快速生成，不需要重复从零建模。从安装边界来看，这款M8螺钉配套的沉孔需要匹配头部外径加工沉台，沉台深度要略大于头部厚度，保证头部完全沉入，螺纹底孔的尺寸要匹配标准攻丝要求，锁附时的拧紧力矩要符合对应性能等级的规范，避免力矩过大导致螺纹滑牙或者螺杆断裂。这类标准紧固件的精准建模，能够帮助设计人员在整机设计阶段就完成完整的虚拟装配验证，提前排查连接位置的尺寸匹配问题，减少后续实物试装时的改模成本，也能为后续的装配工艺指导、BOM清单统计提供准确的三维数据支撑，在小到消费电子结构、大到工业设备机架的各类机械结构中，这类标准螺钉都是连接系统里不可或缺的基础构件，精准的三维模型是保障整机装配可靠性的基础环节。
