拖拉机挂载链式方孔挖掘作业装置

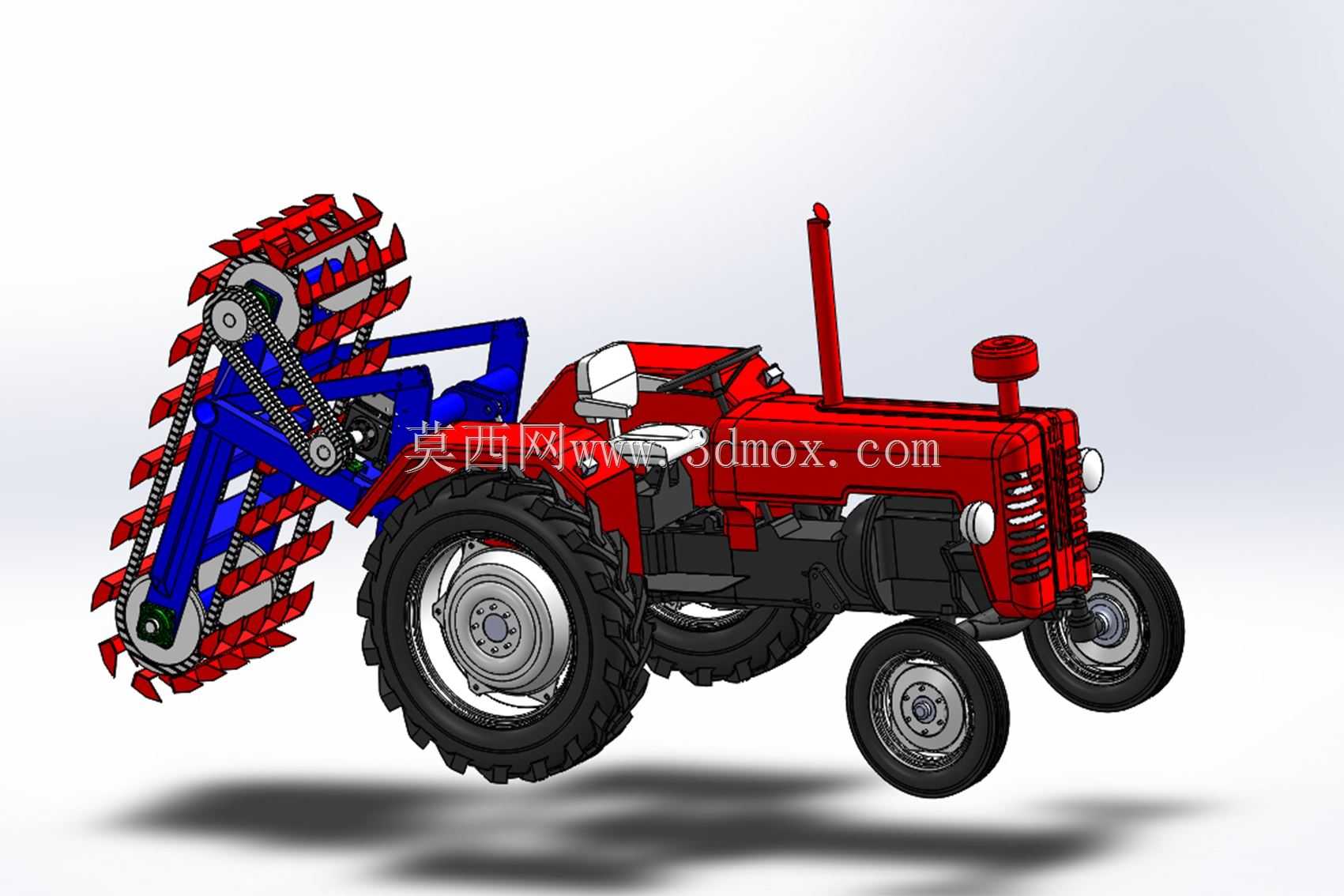

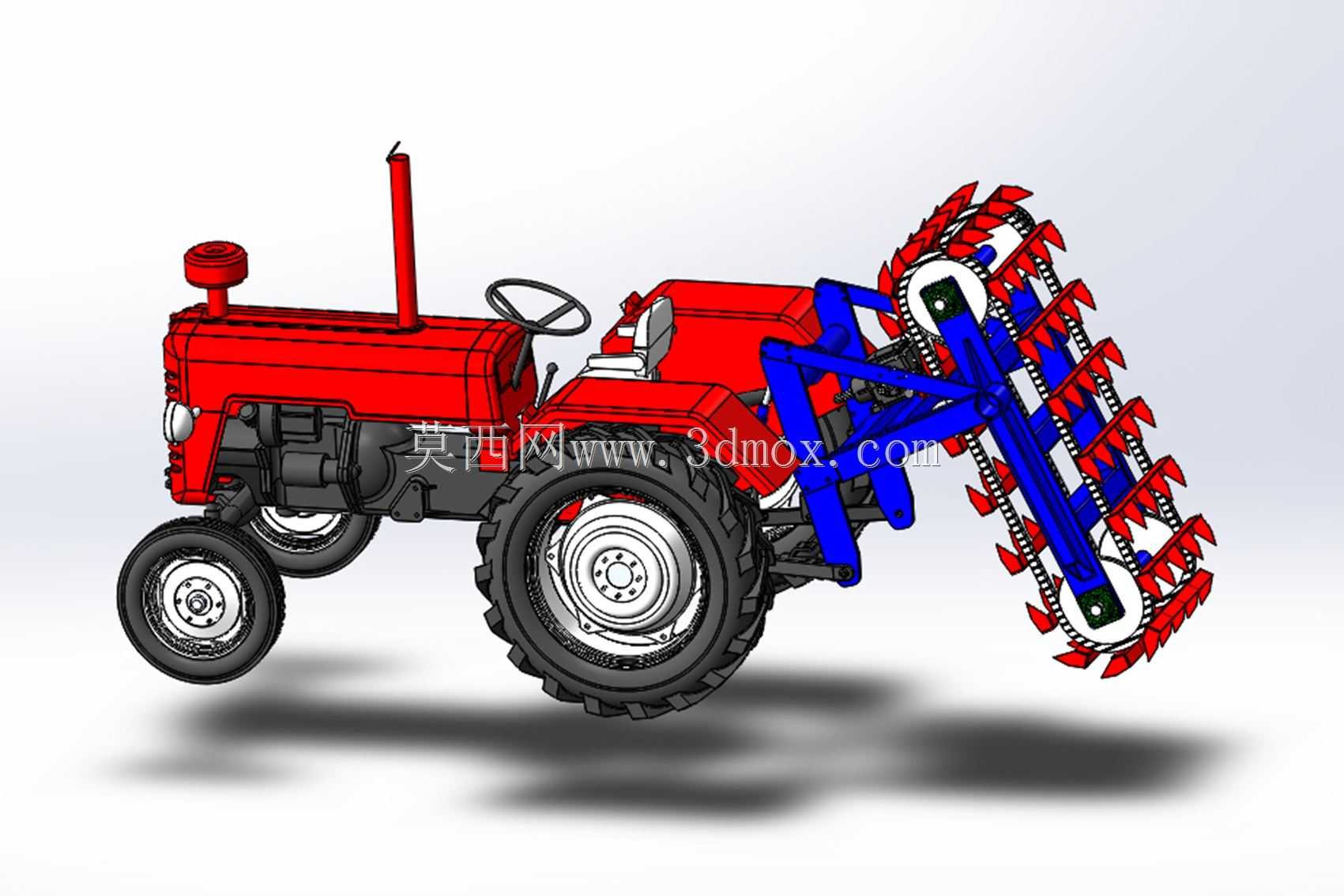

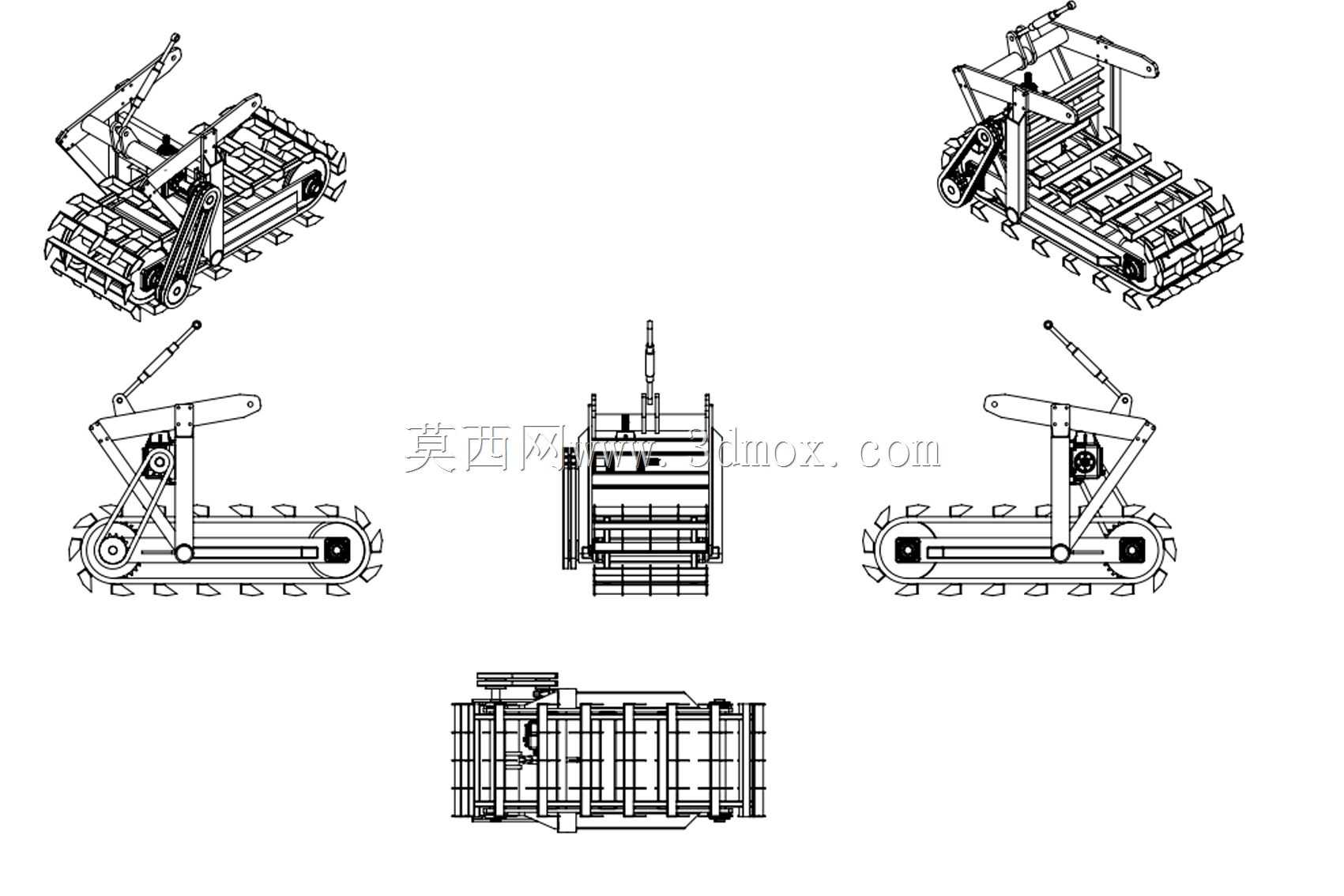

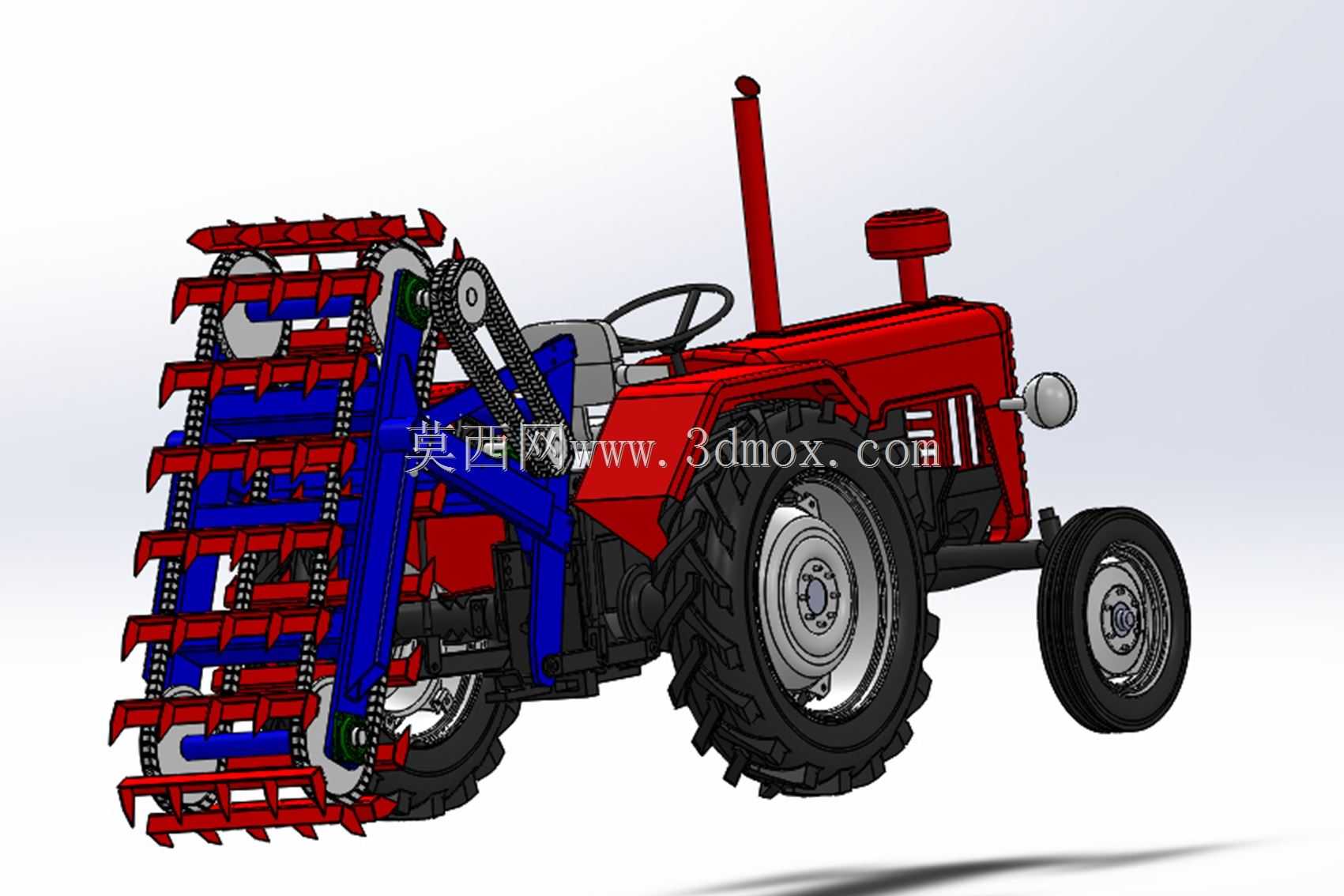

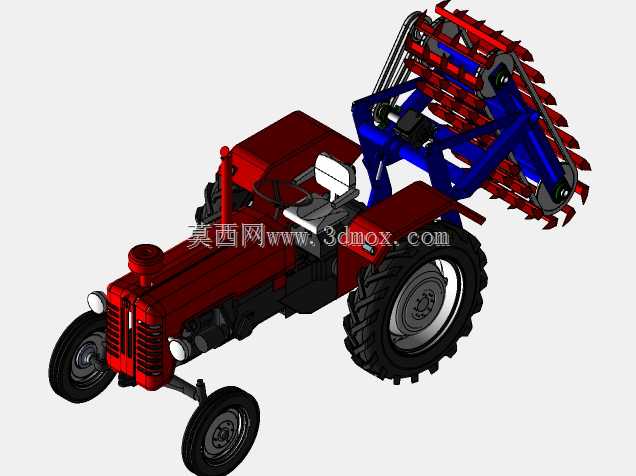

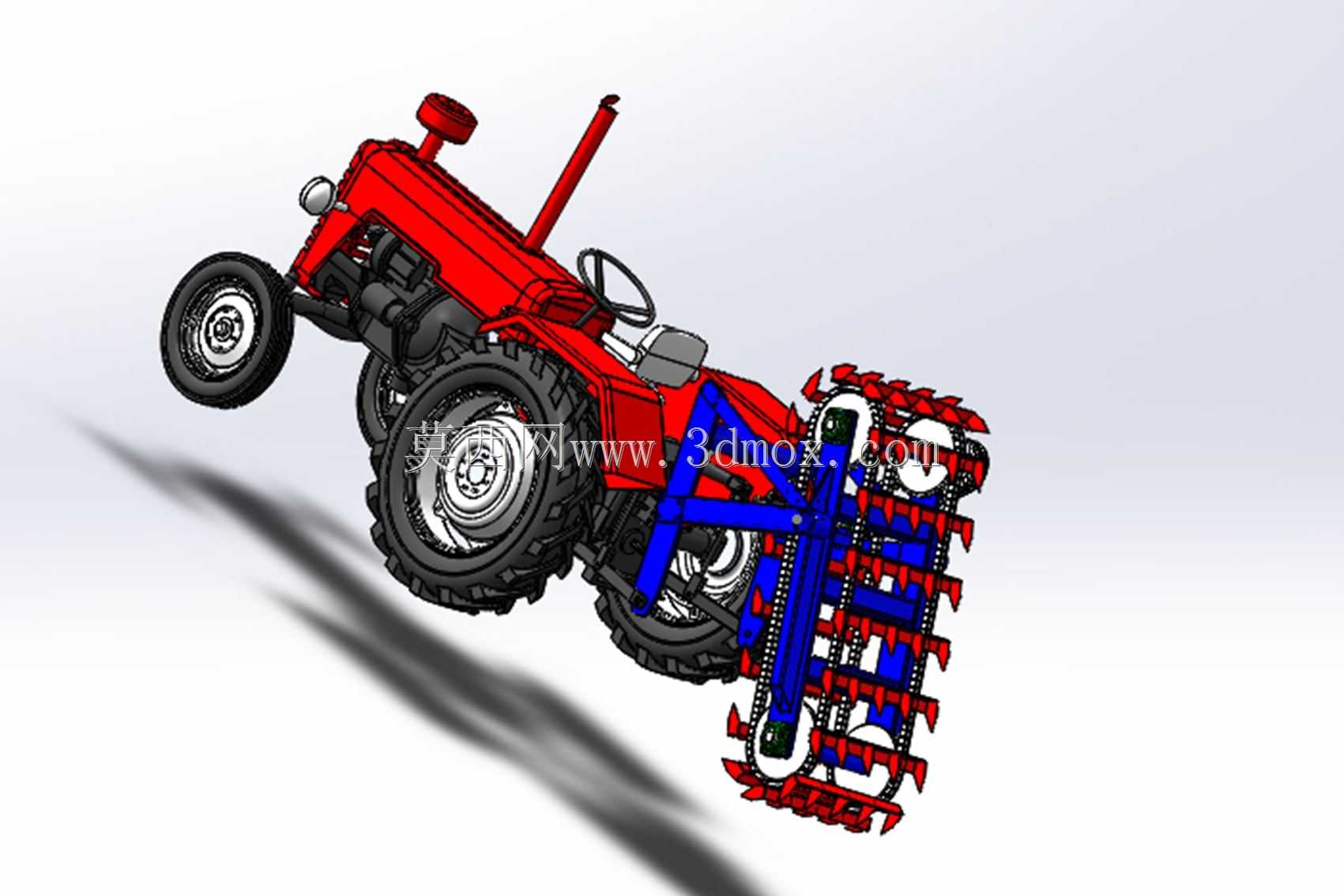

这款挂载于轮式拖拉机尾部的链式方孔挖掘装置，主要面向农田水利建设、林果种植整地、田间管线铺设等涉农作业场景，可在硬质壤土、沙壤土等常见耕作地块完成方形桩孔、栽植坑、沟槽侧壁方槽的开挖作业，替代传统人工掏挖的低效作业模式，适配丘陵、平原等多种非极端地形的小规模土方开挖需求。装置整体依托拖拉机后悬挂系统完成安装固定，作业时可通过拖拉机液压输出系统调整作业臂的举升角度与下探深度，非作业状态下可将挖掘臂抬升至安全高度，满足乡村道路、田间机耕道的转场通行要求，不会超出拖拉机自身的宽度与高度通行边界。核心挖掘部件采用双排链式切削结构，链条上均匀排布硬质合金切削齿，作业时链条沿矩形框架做回转运动，切削齿持续刮削孔壁土体，配合框架的垂直下探进给，可一次性成型侧壁规整、垂直度均匀的方形孔洞，无需二次人工修壁，相比传统旋转式挖坑设备，能避免圆孔在方桩栽植、方形预埋件安装时的回填修整工序，大幅提升后续施工效率。设计过程中充分考虑了农用作业的维护便捷性，切削齿采用快拆式固定结构，田间作业出现磨损时可直接更换单齿，无需拆解整条链条；挖掘臂与拖拉机悬挂的连接点位采用通用标准三点悬挂接口，可适配多数马力段的农用轮式拖拉机，无需对拖拉机本体做额外改装。作业进给过程中，矩形导向框架可始终保持垂直状态，避免孔位出现倾斜偏斜，开挖深度可通过调整限位装置按需设定，可满足不同深度的方坑开挖需求，框架侧边设置的刮土板可在挖掘过程中同步清理孔口浮土，减少孔口土体回落。整机传动结构依托拖拉机后输出轴提供动力，经齿轮箱减速后传递至驱动链轮带动链条运转，传动路径短、动力损耗低，可适配拖拉机中低转速大扭矩的动力输出特性，作业过程中运转平稳，不会出现过度振动影响孔位成型精度。
