卧式滚筒面粉混合搅拌设备结构设计

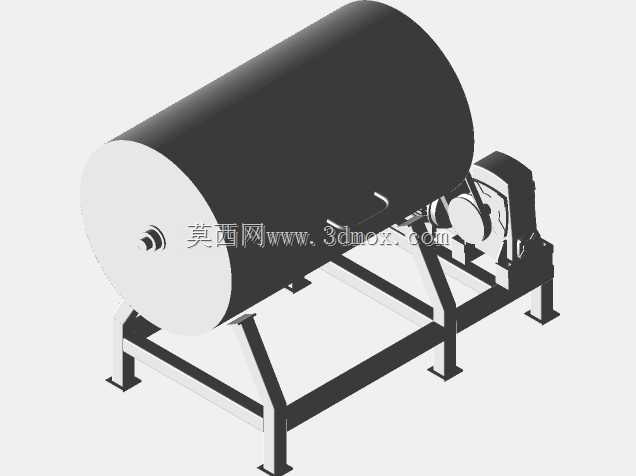

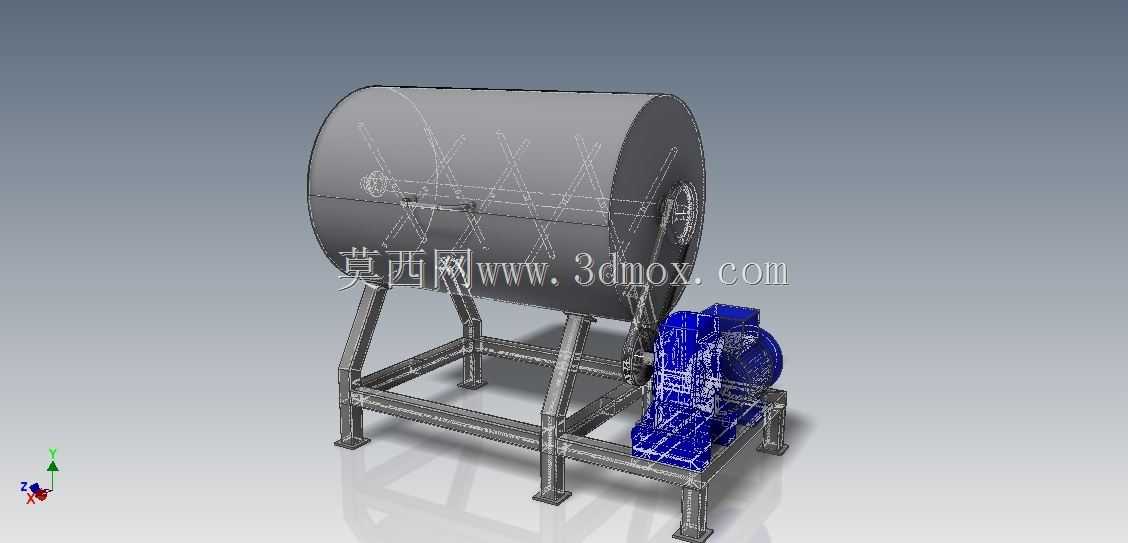

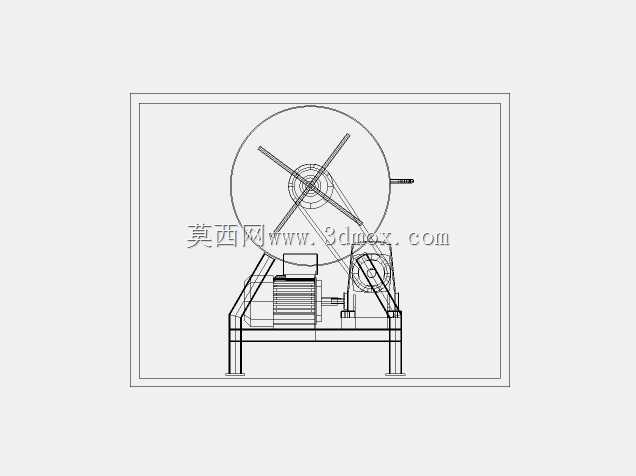

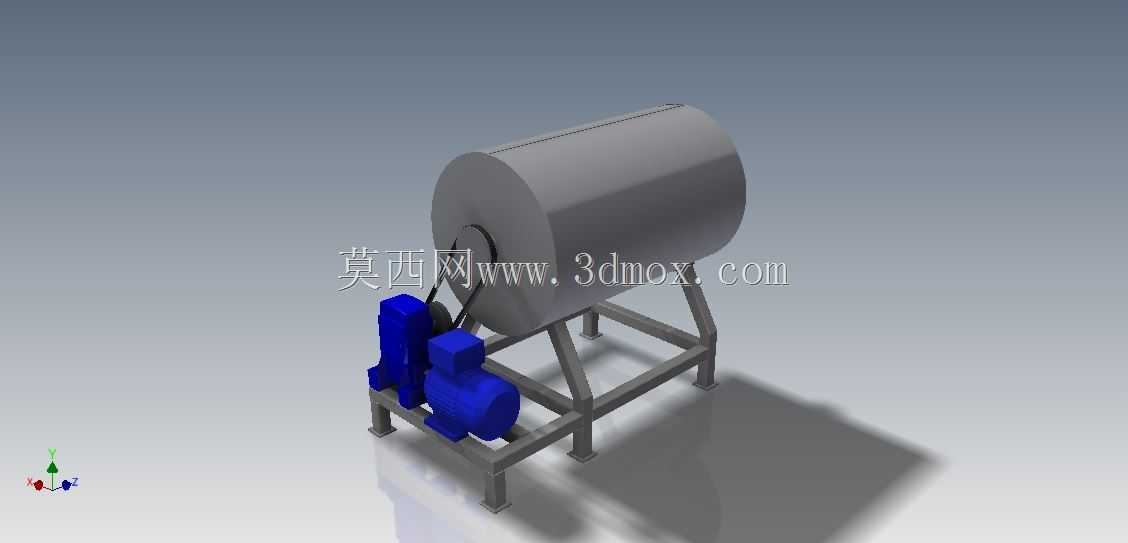

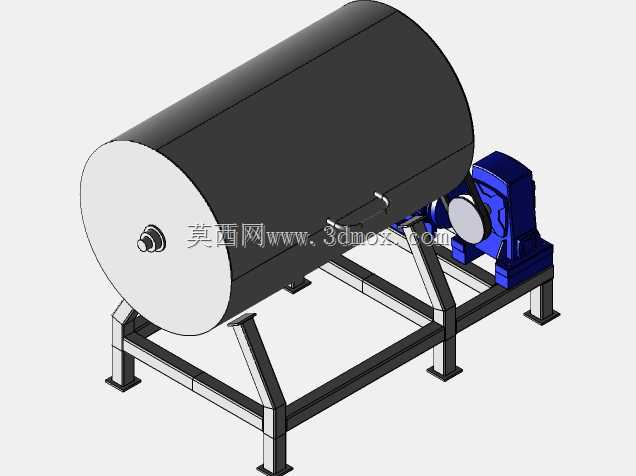

这款卧式滚筒粉料搅拌设备，主要面向米面加工、食品配料生产、小型粮油作坊等场景设计，核心用途是实现不同品类面粉、谷物粉料、食用粉体辅料的均匀混合，可完成小麦粉与杂粮粉配比混合、面粉与食用添加剂预混、面点预拌粉批量制备等作业，能够适配中小批量食品生产环节的粉料混匀需求，避免人工拌合出现的粉料结团、配比不均、扬尘过大等问题。设备整体采用卧式滚筒作为核心混合腔体，滚筒主体为圆柱型结构，通过机架底部的四个支脚实现落地安装，支脚底部预留安装固定孔位，可直接固定在水泥地面或者钢制操作平台上，安装时需要预留滚筒转动的安全操作空间，侧面传动端需要预留检修维护的操作距离，整体安装边界需要满足设备周边至少六十厘米的操作通道需求，方便日常上料、出料与设备维保。设备的传动系统布置在滚筒侧下方，采用减速机构搭配带传动的结构，动力输出端与滚筒转轴直接连接，能够带动滚筒以恒定低速转动，滚筒内部设置有交错布置的导料抄板，在滚筒转动过程中不断将筒内粉料扬起、翻落、推移，让不同组分的粉料在筒内实现多方向的对流混合，不会出现粉料分层、局部混合不均的问题，混合过程中不会对粉料颗粒造成过度破碎，能够保留面粉原有的粉质特性。机架采用方管焊接成型的框架式结构，整体承重强度充足，能够承载满料状态下滚筒的整体重量，运行过程中机架晃动量极小，不需要额外做配重加固。滚筒端盖设置有密封结构，混合作业过程中可以避免粉料从转轴缝隙溢出，减少生产过程中的粉料损耗与车间扬尘。设备的上料位置设置在滚筒上部的进料口，出料口布置在滚筒下部，混合完成后可以通过翻转或者开启出料闸板实现快速出料，单次混合周期短，混合均匀度能够满足食品生产的粉料配比要求，适合中小型食品加工门店、小型粮油加工点使用，整体结构紧凑，不需要复杂的配套安装条件，接通动力即可投入使用，日常维护仅需要定期对传动部位加注润滑脂、检查传动带张紧度即可，运维难度低，适配普通生产操作人员的日常使用需求。
