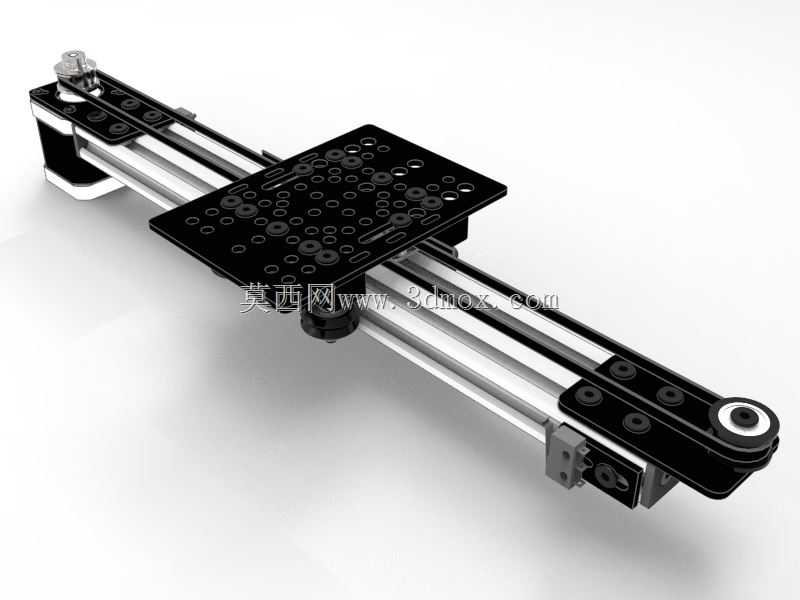

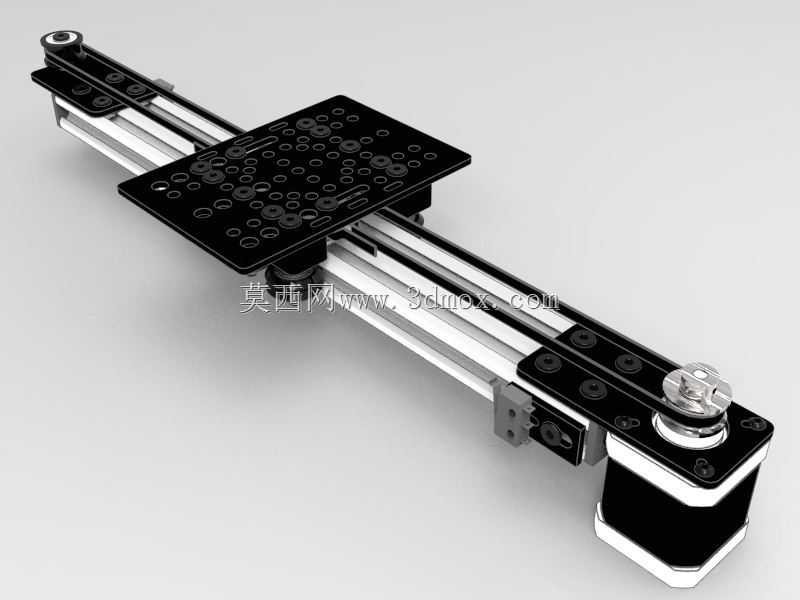

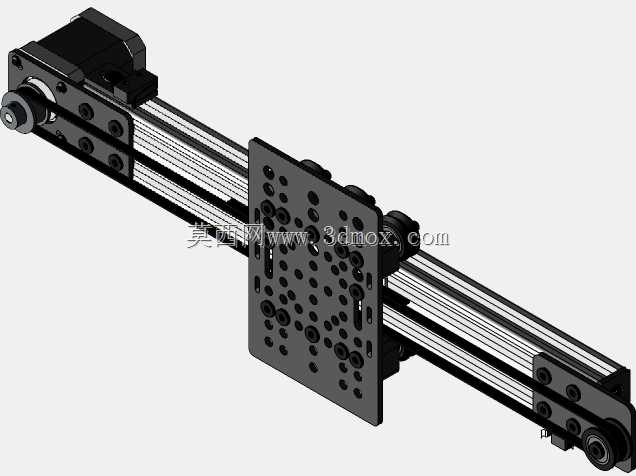

V型槽皮带驱动Nema17线性致动滑台

这款V型槽结构的皮带驱动线性致动单元，是面向轻载自动化直线传动场景开发的运动执行部件，可广泛适配桌面级自动化设备、小型物料分拣工位、实验测试平台、3D打印运动轴、视觉检测位移台等多种对直线运动精度、安装便捷性有要求的应用场景，能够为负载提供稳定可控的往复直线运动输出，替代人工完成精准位移、点位移动、匀速进给类作业动作。

从实际用途来看，该致动单元可作为独立直线运动轴直接集成到各类非标自动化设备中，也可多轴组合搭建十字、龙门式二维、三维运动平台，适配小负载、中低速度的直线传动需求，相比丝杆传动结构，皮带驱动的形式具备更长的有效行程拓展空间、更低的运行噪音与更快的空程移动速度，能够满足多数民用、教学、轻工业场景下的直线运动需求，无需复杂的额外传动结构设计即可快速投入使用。

产品功能特性上，采用V型槽滚轮与配套型材轨道配合的导向结构，滚轮与轨道槽面为线接触形式，运行阻力小、耐磨性能优异，长期使用也能保持稳定的导向精度，不会出现卡顿、间隙过大的问题；传动部分采用同步带传动方案，传动比准确，运动过程无滑差，配合适配的Nema17规格步进电机即可实现精准的位置控制，滑台台面预留了密集的标准安装孔位，可直接固定各类执行末端、负载载具、检测元件，无需额外打孔加工即可完成负载安装，大幅降低集成阶段的加工工作量。

设计思路上，整体采用模块化、开源化的设计逻辑，所有结构件均围绕通用标准铝型材搭建，主体支撑结构采用工业领域通用规格的铝型材作为轨道基座，兼顾结构刚性与轻量化需求，两端的同步带张紧结构集成在端部安装座上，用户可根据使用需求快速调整同步带张紧度，补偿长期使用产生的皮带拉伸形变，无需拆解整体结构即可完成维护操作；滑座部分采用轻量化板材加工，在保证安装平面平面度、结构强度的前提下尽可能降低运动部分自重，提升运动响应速度，降低电机负载。

安装边界方面，整体结构为长条形扁平布局，宽度方向尺寸紧凑，可适配安装空间狭窄的设备内部安装场景，安装时可通过型材侧面的槽道使用T型螺栓完成整体固定，也可通过两端安装座的预留孔位进行端面固定，适配不同设备的安装布局需求；滑台的有效行程可根据实际使用需求调整型材长度与皮带长度进行定制，无需改动其余核心结构件即可拓展出不同行程规格的产品，通用化程度极高，能够大幅降低不同行程需求下的设计、加工成本。
