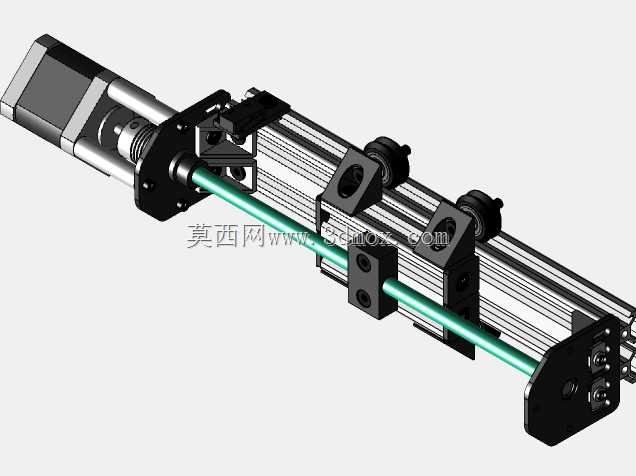

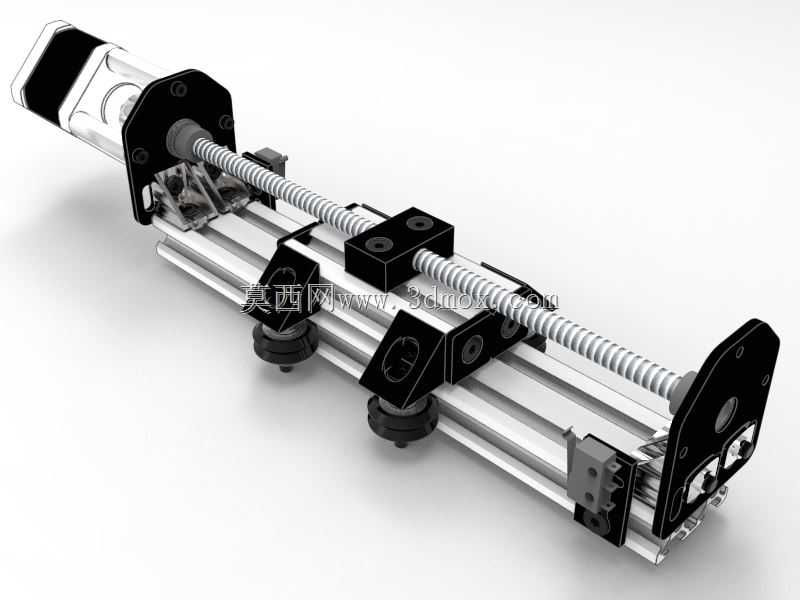

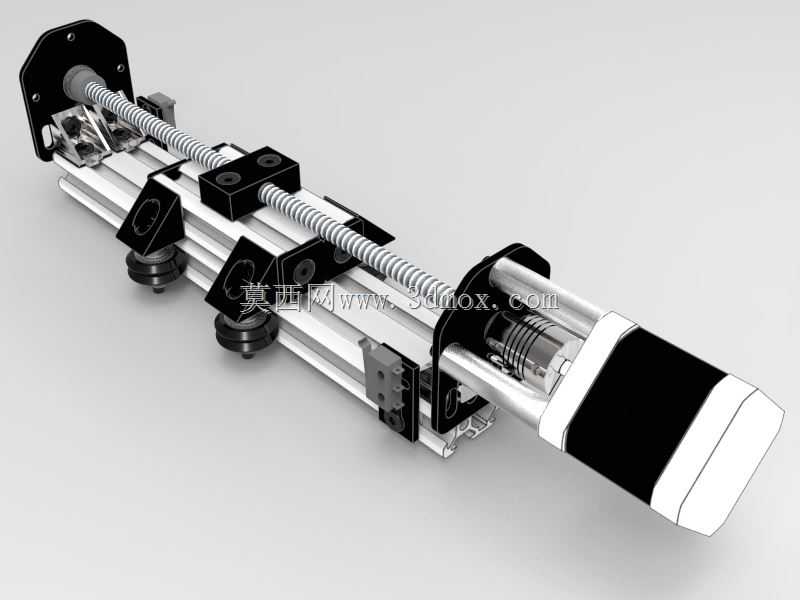

V槽Nema17丝杠直线驱动滑台结构

这款V槽搭配Nema17规格丝杠的线性驱动滑台，是桌面级自动化执行场景中应用十分广泛的运动部件，常见于小型数控作业平台、桌面级点位作业设备、自动化检测工位的进给单元、小型物料的定点推送与移位场景，也可作为DIY自动化装置、教学实验平台的核心运动组件，适配轻负载、高精度要求的短行程直线运动需求。从实际用途来看，该滑台可将伺服或步进电机输出的旋转运动，通过丝杠副精准转换为滑座的直线往复运动，能够实现滑座上搭载的作业头、载具、检测元件的精准位置控制，满足小空间内的精准位移需求，相比同步带传动的滑台，丝杠传动的形式具备更高的定位精度与更好的轴向负载能力，运行过程中传动间隙小，低速运行无爬行，适合对位移精度有较高要求的作业场景。在功能特性上，该滑台采用V型槽铝型材作为主体支撑框架，搭配V型滚轮与型材槽道配合实现导向，相比传统直线导轨的结构，装配调试门槛更低，型材本身兼具结构支撑与安装基准的作用，可通过标准槽用螺母灵活拓展安装各类附件，适配不同的搭载需求；丝杠采用梯形丝杠结构，具备一定的自锁能力，在垂直安装场景下可避免断电后滑座下坠的风险，搭配两端的轴承支撑座，可保证丝杠运转的同轴度，减少运转过程中的径向跳动；滑座部分采用分体式锁紧结构，可根据实际负载需求调整滚轮预紧力，消除导向间隙，保证运动的平顺性，滑座表面预留多组标准安装孔位，可直接固定各类执行元件、载物板等配件，无需额外加工转接件。从设计思路来看，该结构采用模块化开放式的设计逻辑，所有零部件均采用标准化的工业配件组合而成，没有特殊定制的异形结构件，使用者可根据实际的行程需求裁切对应长度的铝型材与丝杠，快速组装出不同行程的滑台单元，维护更换配件也十分便捷，无需整体更换滑台；整体结构将传动、导向、驱动安装、负载安装的功能进行集成，在保证结构刚性的前提下尽可能压缩整体体积，适配桌面级设备紧凑的安装空间需求。在外形尺寸与安装边界上，该滑台整体宽度适配Nema17电机的安装尺寸，电机端采用立式法兰安装结构，可直接固定42系列步进电机，无需额外转接板；滑台总高度控制在较低范围，可降低搭载设备的整体重心，提升运行稳定性；两端的安装座预留了固定孔位，可水平、垂直或倾斜安装在设备框架上，安装时需保证滑台安装基准面的平面度，避免型材变形导致的运动卡滞；滑座的运动行程可根据需求调整，常规短行程版本可覆盖100-500mm的位移需求，适配多数桌面级自动化场景的行程要求，安装时需预留出电机尾部的接线空间与滑座运动的两端极限位置空间，避免运动过程中出现干涉。
