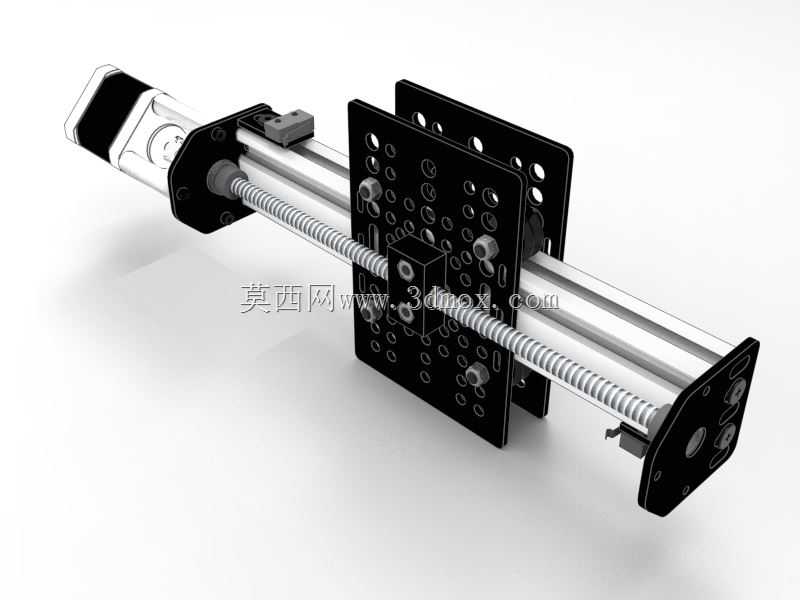

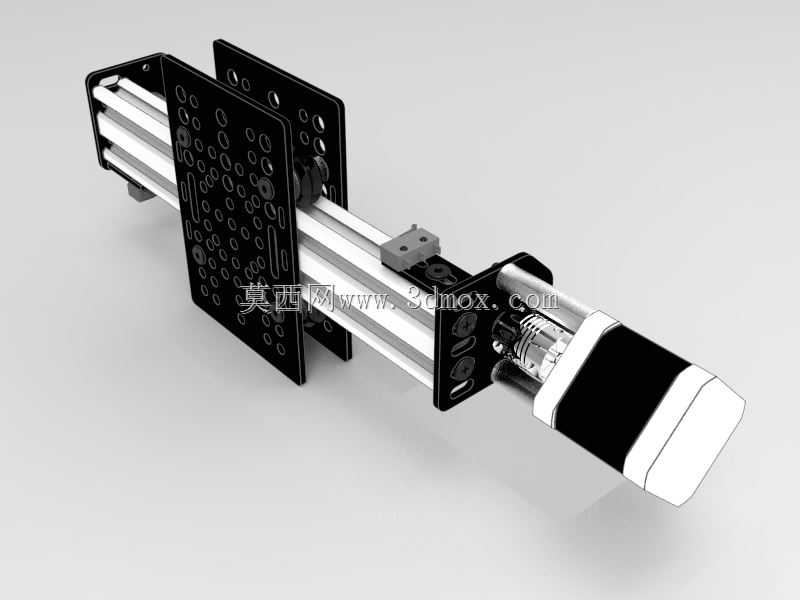

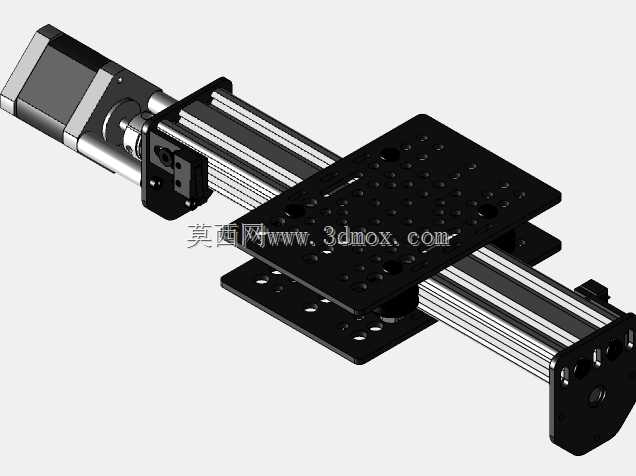

V槽Nema17丝杠直线驱动滑台结构

这款V槽配合Nema17规格丝杠的线性驱动滑台，是桌面级自动化传动场景中十分常用的执行部件，广泛适配小型自动化作业工位、桌面数控作业平台、精密点位移动工装、实验室小型进给装置等场景，能够为负载提供稳定的直线往复运动输出，满足小行程范围内的精准位移需求。在实际生产作业中，这类滑台常被用来搭载作业末端执行器，完成工件的精准移位、点胶头的轨迹移动、检测探头的扫描进给、小型物料的分拣推送等动作，凭借紧凑的结构设计，它可以在狭小的安装空间内完成搭建，不需要预留过大的装配余量，非常适合集成到体积受限的自动化设备内部。从功能特性来看，该滑台采用丝杠作为传动核心，配合V型槽导向结构，既能够保证传动过程的平稳性，有效降低运动过程中的卡顿与窜动，又可以通过丝杠的自锁特性，在断电状态下保持滑台位置不发生偏移，避免负载滑落造成作业故障。滑台的安装板采用多孔位阵列设计，能够兼容多种规格的末端执行件安装需求，不需要额外加工转接板就可以直接固定常用的作业组件，大幅降低了集成装配的难度。在设计思路上，这款滑台采用模块化的构建逻辑，将驱动端、传动组件、导向结构、安装载板整合为独立的功能单元，各个部件之间采用标准紧固件连接，既方便后期的维护更换，也可以根据实际的行程需求对导向部件长度进行调整，适配不同的作业行程要求。导向部分的V槽结构与配套的滚轮组件配合，能够在保证导向精度的同时降低滑动摩擦阻力，减少运动过程中的磨损，延长滑台的整体使用寿命。从安装边界来看，这款滑台的整体结构沿传动方向呈长条形布局，驱动端与丝杠端部同轴布置，宽度方向尺寸紧凑，安装时只需要在设备机架上预留对应长度的平直安装面，通过端部的固定孔位就可以完成锁紧固定，滑台的载板运动范围覆盖整个有效行程区间，安装时需要在行程两端预留少量的缓冲空间，避免载板运动到极限位置时与周边部件发生碰撞。滑台的整体高度较低，搭载负载后的重心贴近导向轴线，运动过程中不会产生明显的偏载力矩，即使在较高的运动速度下也能保持较好的稳定性，适合对安装空间有严格限制、对运动平稳性有一定要求的轻载线性传动场景使用。
