SMT生产线定制机铝型材机架结构

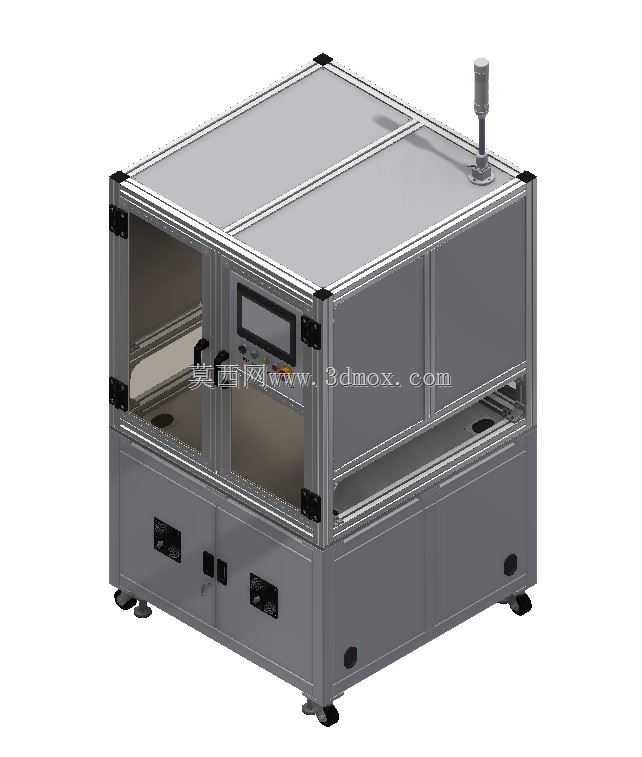

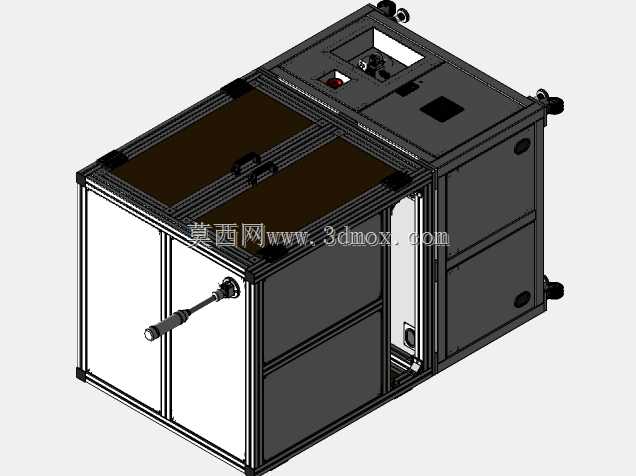

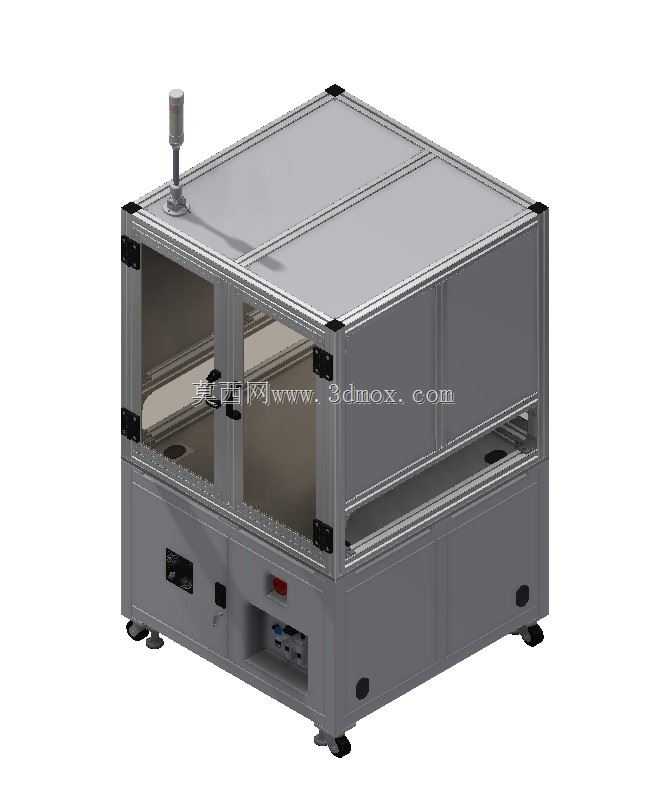

该结构为面向SMT生产场景打造的定制化设备承载机架，主要应用于表面贴装生产流水线中，作为核心工艺执行设备的主体承载框架，适配产线定机工序的安装与使用需求，可直接嵌入现有SMT产线布局，衔接上下游上料、检测、接驳等工位，满足电子制造车间连续化生产的设备搭载要求。整体框架采用工业铝型材拼接搭建，型材连接处采用标准角件与紧固件锁合，无需复杂焊接工艺，既保证了整体结构的连接强度，也具备良好的拆装调整灵活性，可根据后续工艺升级需求快速调整局部安装位尺寸。机架整体采用分层式布局设计，上层为封闭工艺作业腔，三面设置透明防护门板与密封侧封板，既可以观察内部作业状态，也能阻隔生产过程中的粉尘、杂屑进入作业区域，同时避免人员误触内部运动部件引发安全风险；作业腔正面集成人机交互操作面板与安全门拉手，操作位高度符合一线作业人员站立操作的人体工学尺寸，无需过度俯身或抬臂即可完成参数调整、门体开合操作。中层预留工装夹具、执行机构的安装基准面，型材表面预设的T型槽可直接适配各类标准安装件，无需额外打孔加工即可固定传送轨道、加工模组、检测组件等功能部件，安装位置可沿槽道灵活调整，适配不同规格PCB板的加工需求。下层为电气元件安装舱，设置独立封闭柜门，内部预留电气板、驱动器、气源处理组件的安装空间，走线槽沿型材内腔布置，可将动力线、信号线规整收纳，避免线路外露引发的干扰或破损风险，舱体侧面预留散热通风孔与走线接口，满足电气元件的散热与外接线路接驳需求。机架顶部预留状态警示灯安装位，可直接安装三色警示灯实时反馈设备运行状态，底部配置可调式支撑脚轮，既可以通过脚轮实现设备的整体移位转场，也可以通过可调脚垫调整设备水平度，抵消车间地面不平整带来的安装偏差，保证设备运行的稳定性。整体外形尺寸适配常规SMT产线的设备间距要求，安装边界可兼容现有车间产线的通行与维护空间，设备侧面预留维护开口，无需整体拆解框架即可完成内部元件的检修更换，日常维护操作便捷。框架所有边角均配置防护包角，避免设备移位或操作过程中磕碰造成型材变形或人员划伤，外封板采用哑光金属板材，表面做防静电处理，适配电子制造车间的防静电生产要求，避免静电对PCB板上的电子元件造成损伤。
