法兰连接立式升降式止回阀结构设计

这款止回阀是流体输送管路系统中的核心控制部件，主要应用于石油化工、市政给排水、暖通空调、冶金动力、食品制药等行业的管道路网中，安装在泵类设备出口、介质流向需严格管控的管段位置，核心作用是管控管路内流体的流向，只允许介质沿设定的单一方向流动，彻底避免介质倒流引发的设备叶轮反转、管路水锤冲击、介质回流污染等生产故障，保障整套流体输送系统的运行稳定性。

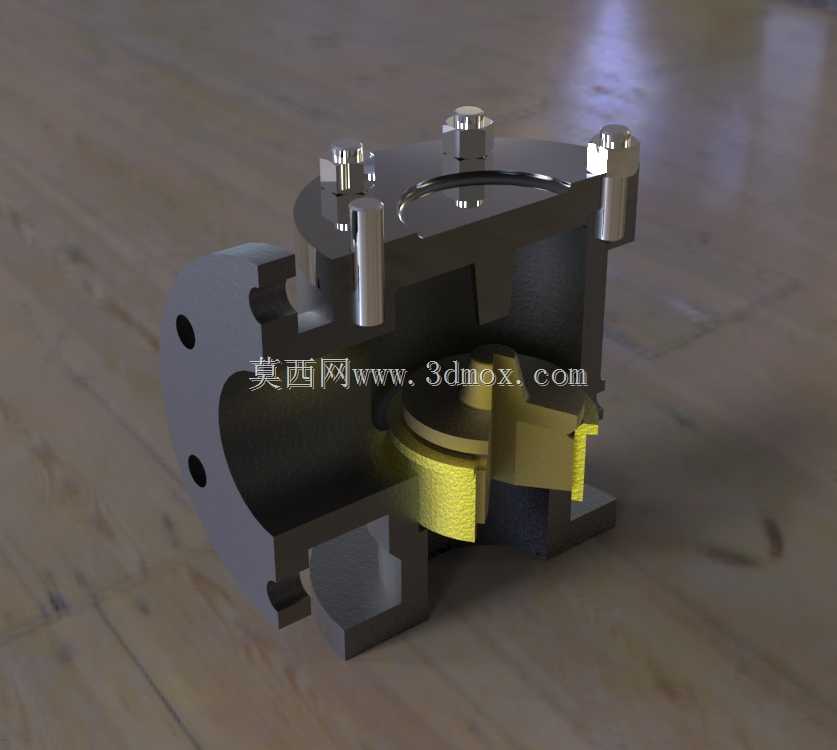

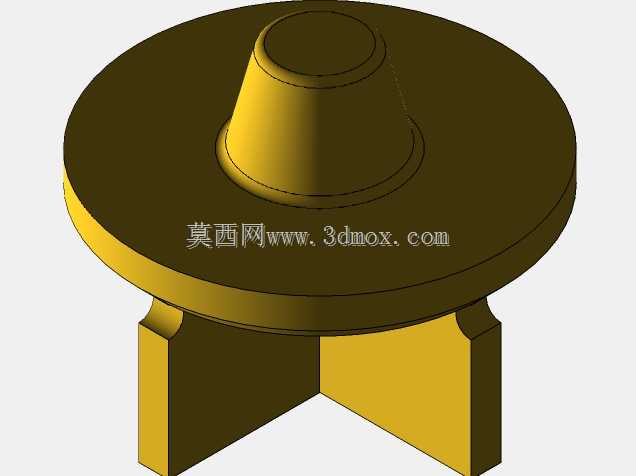

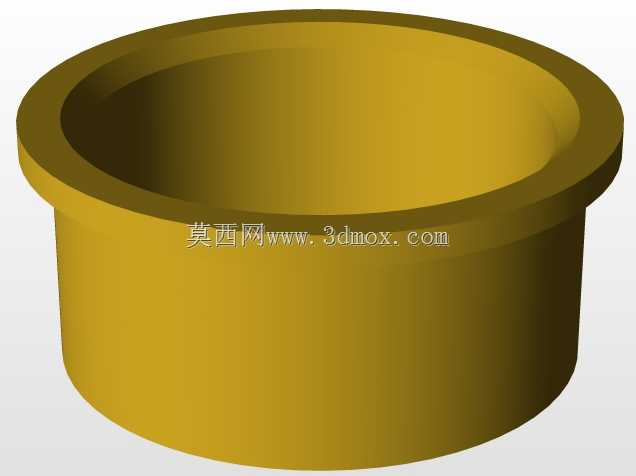

从功能特性来看，该款止回阀采用升降式密封结构，依靠管路内部介质自身的压力差实现自动启闭，无需额外配置人工操作或电控驱动结构，当介质沿设计方向正向流动时，介质压力会顶开内部的阀瓣组件，让管路保持通畅的过流状态；当介质出现反向流动趋势时，阀瓣会在回流介质压力与自身重力的共同作用下快速回落，贴合阀座密封面实现管路截断，密封面采用高精度研磨加工，可有效降低反向泄漏量，适配水、油品、低腐蚀性化工流体等多种常见工业介质的输送场景。

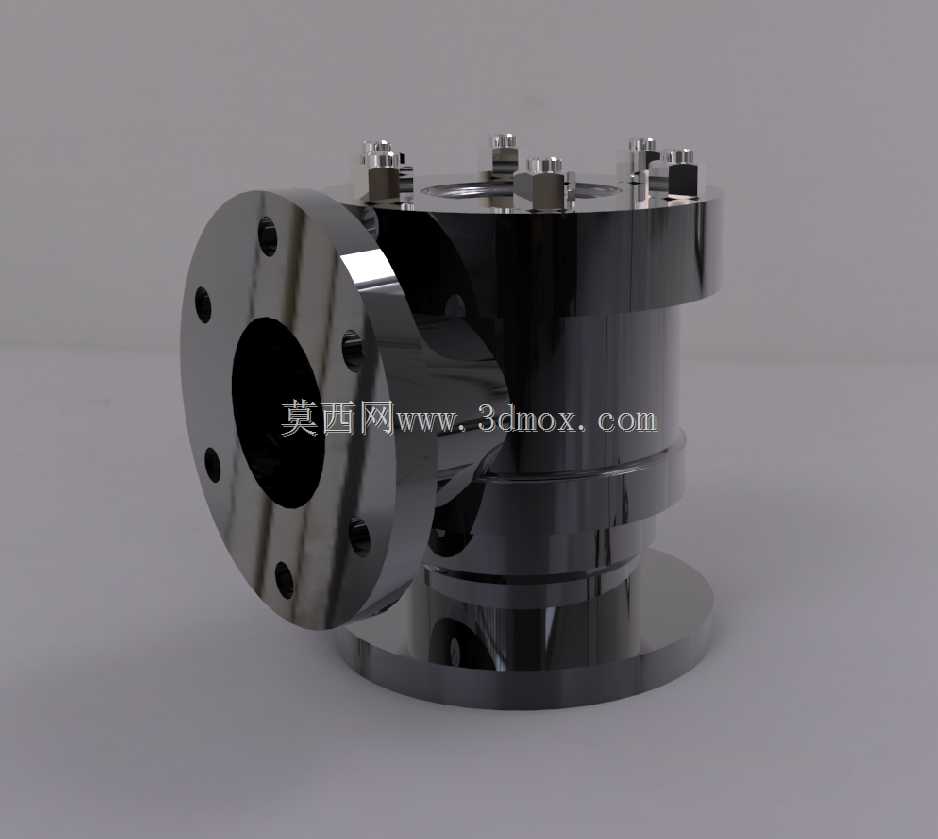

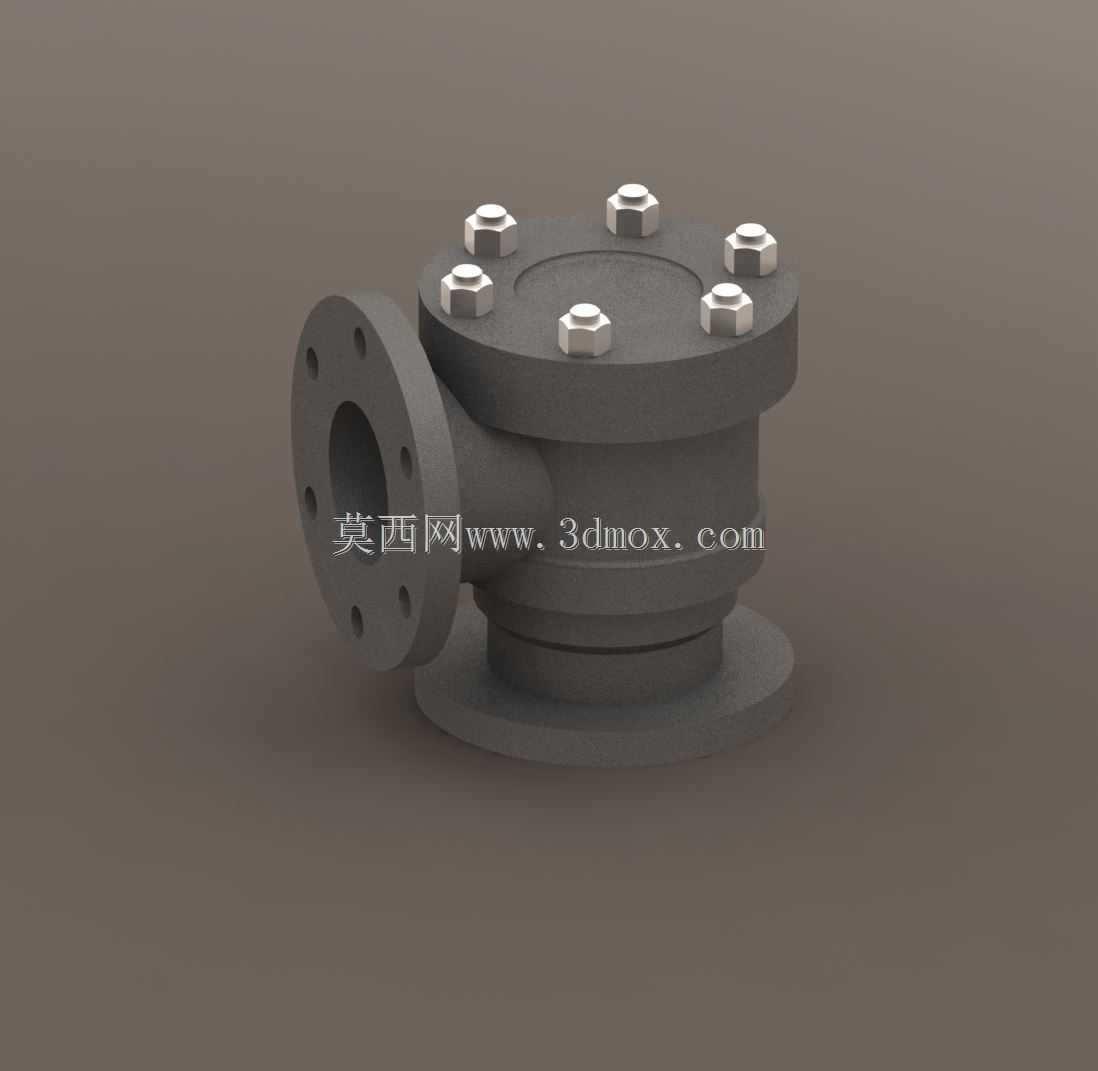

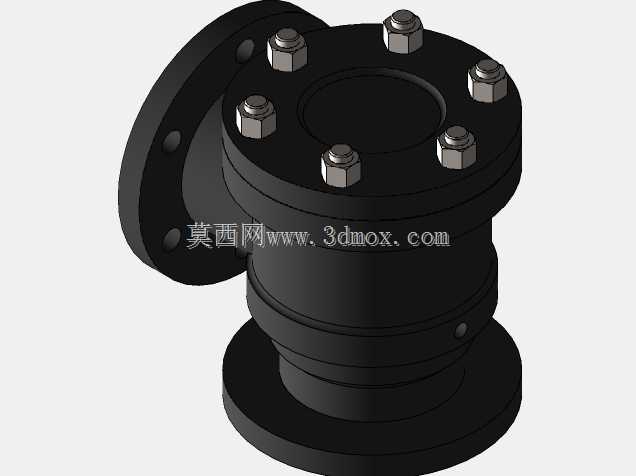

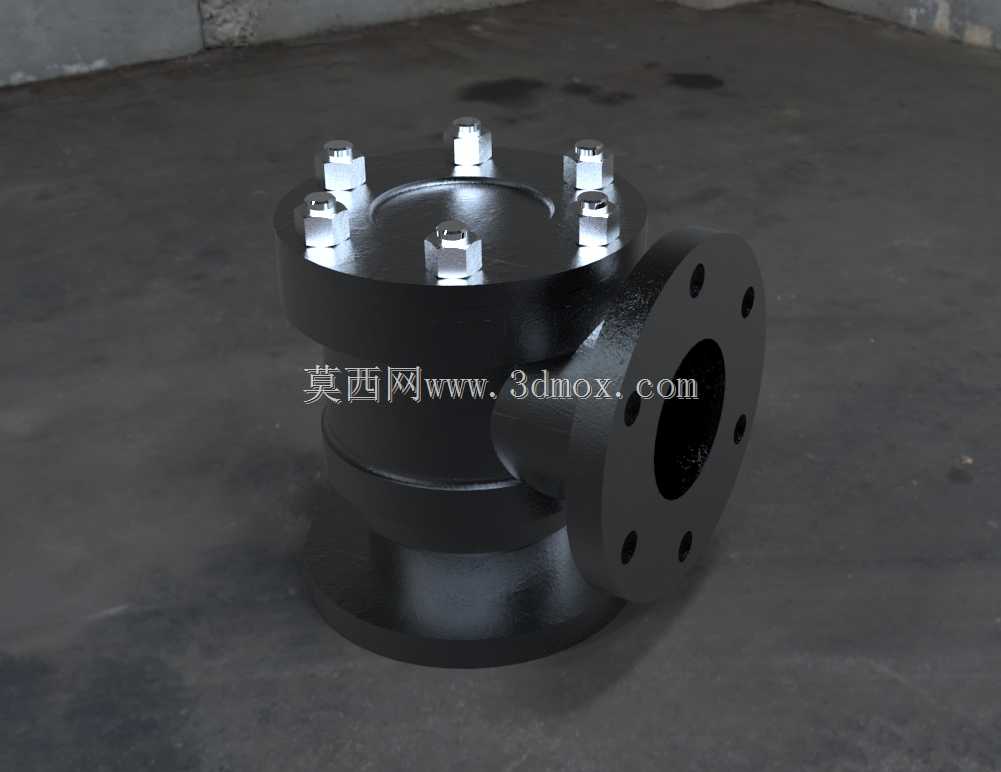

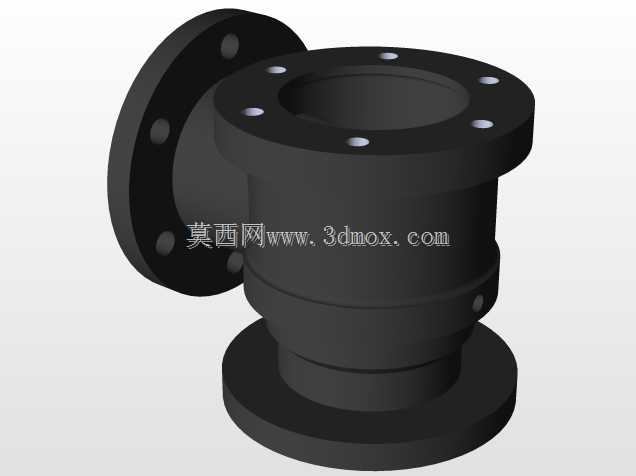

在设计思路上，这款止回阀采用立式法兰连接结构，整体为同轴立式布局，侧向设置法兰接口作为介质流入通道，底部设置法兰接口作为介质流出通道，可直接适配垂直安装的管路走向，无需额外加装转向连接管件。阀体整体采用锻造金属材质加工，外部做抛光防腐处理，既保证阀体能够承受管路额定工作压力，也能提升外观质感与抗腐蚀能力；顶部采用螺栓紧固的阀盖结构，方便后期拆解维护内部密封组件，所有连接螺栓沿阀盖圆周均匀排布，保证压紧力均匀分布，避免出现局部密封失效的问题。

从外形尺寸与安装边界来看，该阀整体为类圆柱立式结构，侧向法兰与底部法兰均采用标准法兰连接尺寸，法兰盘上的螺栓孔沿圆周均匀分布，可直接与同通径的标准管路法兰配对安装，安装时需保证阀体垂直于水平面，让阀瓣的升降方向与重力方向保持一致，确保启闭动作顺畅无卡滞；安装前需清理管路内的焊渣、杂物等硬质颗粒，避免杂质卡滞阀瓣或划伤密封面，安装位置需预留足够的顶部操作空间，方便后期进行螺栓紧固、密封件更换等维护作业。
