多层皮带式垂直分流输送设备结构设计

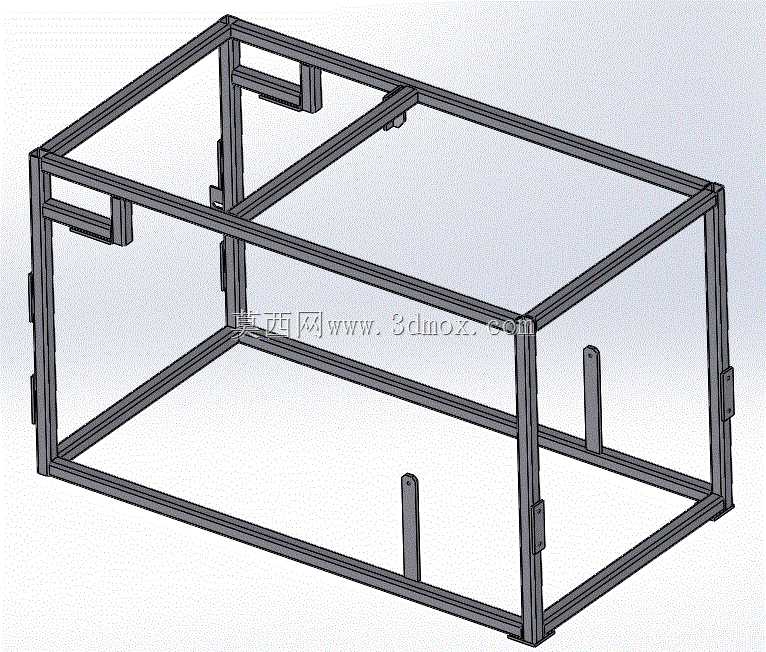

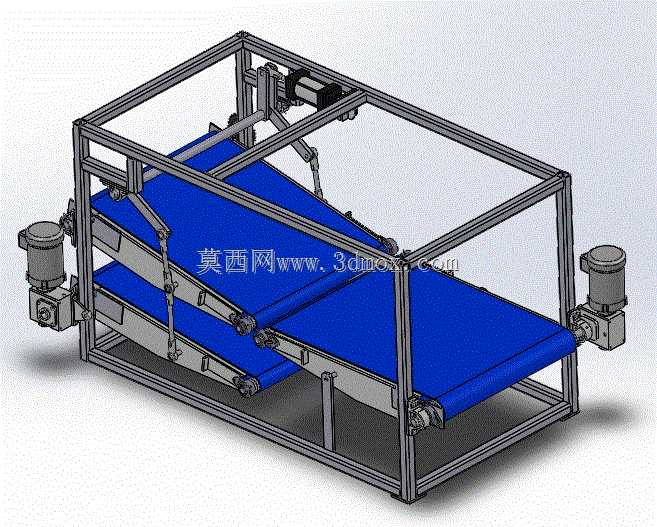

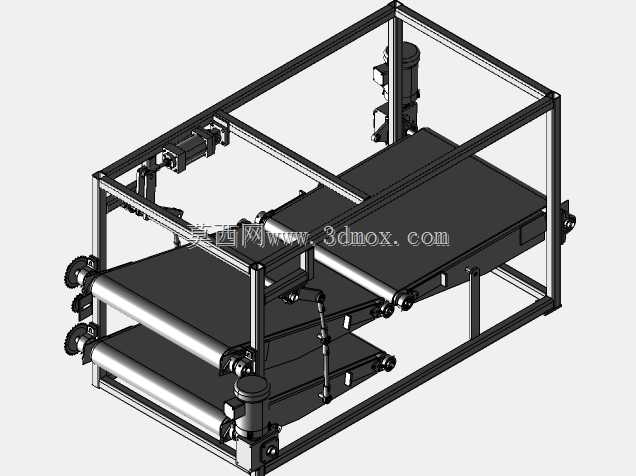

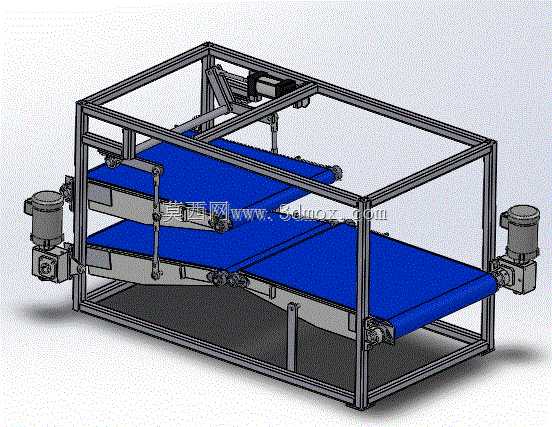

这款垂直分流输送设备主要面向需要在垂直空间内完成多线路物料合并、转向分流的作业场景，常见于机场行李处理系统的楼层转运环节、电商快递分拣仓的跨线输送工位、食品加工车间的洁净物料转序区域，以及仓储物流中箱装货品、周转集装箱的垂直方向传递作业，能够在有限的占地空间内打通不同高度的输送线路，替代传统需要大跨度倾斜皮带机或者多台提升机组合的输送方案，大幅缩减输送系统的整体占地长度。设备核心用途是实现垂直方向上的物料流转与分流，单台设备即可衔接上下两层甚至多层平行输送线，将上层输送线送来的物料平稳转移至下层对应线路，或是将下层物料汇总输送至上层主线，避免物料在垂直转运过程中出现卡滞、滑落、磕碰的问题，针对食品加工场景的使用需求，接触物料的皮带部分可选用食品级材质，机架部分可根据使用环境选用碳钢喷塑或是不锈钢材质制作，满足不同场景的卫生、防腐要求。从功能特性来看，设备采用多层倾斜皮带组合的结构形式，每层皮带都配备独立的传动驱动单元，可根据分流需求调整各层皮带的运行速度与启停逻辑，配合侧边的导向挡边结构，能够精准控制物料的流转路径，实现不同去向物料的自动分流，相比传统的垂直提升机，这款设备可以连续输送物料，不存在料斗往复的等待间隔，输送效率更高，且运行过程中物料始终保持水平放置状态，不会出现翻转、倾倒的问题，适合输送规则箱装、袋装类的成品物料。设计思路上，整体采用方管焊接的框架式机架结构，将所有传动辊筒、驱动电机、张紧机构都集成在框架内部，外围预留防护安装位，既保证了整体结构的刚性，避免设备高速运行时出现晃动，也方便后期的维护检修；各层皮带的倾斜角度经过反复校核，既保证物料能够依靠重力贴合皮带表面不打滑，也避免角度过大导致物料下滑，同时在每层皮带的末端设置过渡导板，让物料在不同层皮带之间转移时能够平稳过渡，不会出现掉落冲击。安装边界方面，设备整体为立式集成结构，底部预留地脚安装孔，可直接固定在平整的车间地面上，不需要额外搭建复杂的支撑平台，设备两侧预留传动部件的检修空间，进料端和出料端的接口尺寸可匹配常规宽度的平行皮带输送机，能够直接接入现有输送线系统，不需要对原有线路做大幅改造，设备顶部预留吊装位，方便现场安装时的整体吊装就位，整体外形紧凑，适合在层高有限、横向空间不足的厂房内布置使用。
