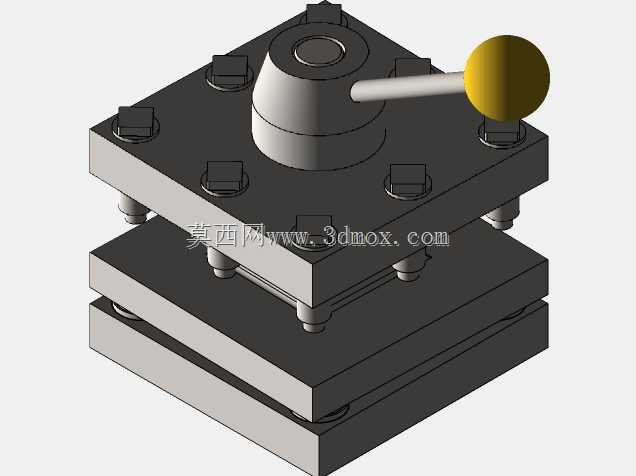

车床用方形多工位夹持刀架结构设计

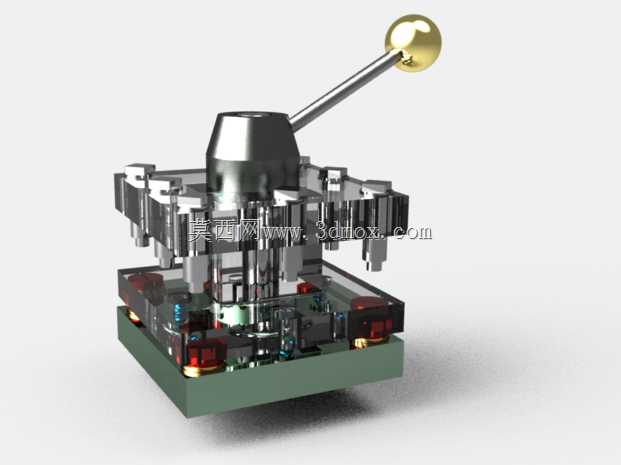

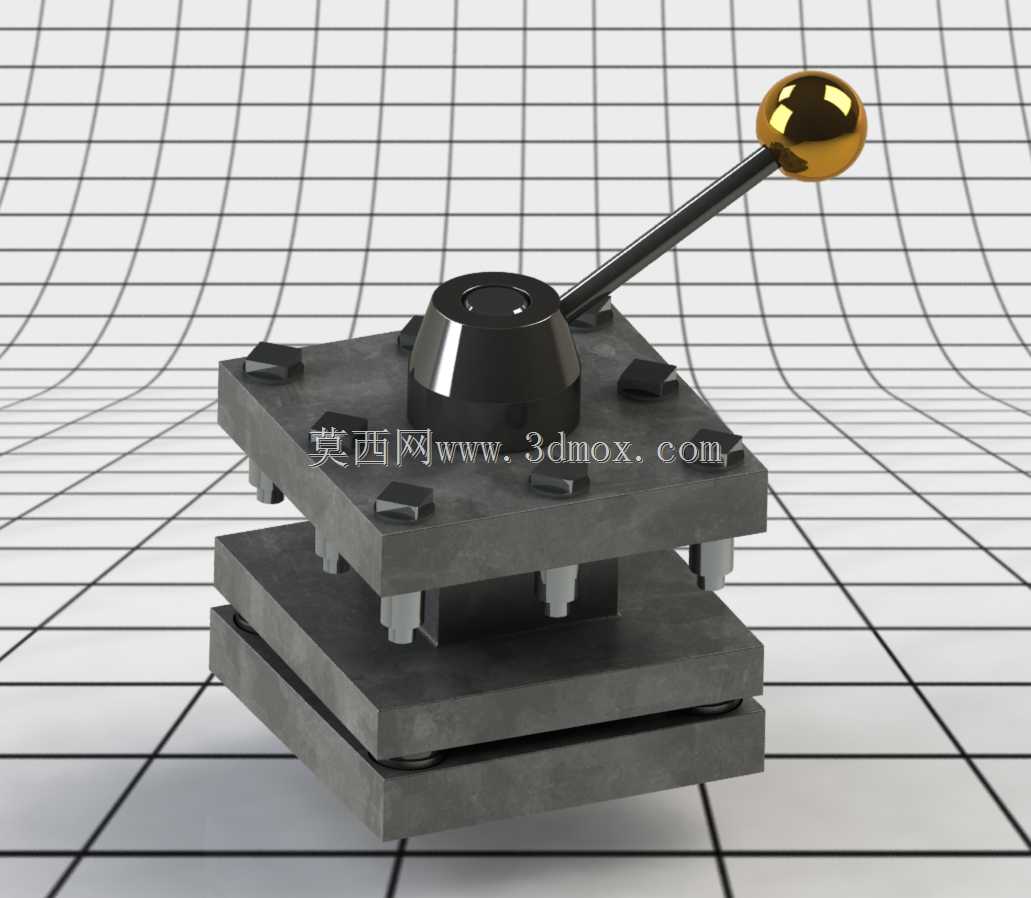

这款方形刀架是普通卧式车床、经济型数控车床配套的核心功能部件，主要应用于金属切削加工场景中，承担多类切削刀具的夹持存储与工位切换功能，是车床实现多工序连续加工、减少人工换刀耗时、提升加工精度一致性的关键配套结构。在实际机加工生产场景里，这类方形刀架常被配置在中小型车床的中拖板安装位，适配轴类、盘类零件的车外圆、车端面、切槽、镗孔、车螺纹等多工序加工需求，无需操作人员反复拆装更换刀具，仅通过操作端的操纵手柄即可完成工位转位与锁紧，大幅降低单件加工的辅助耗时，同时减少反复装刀带来的对刀误差，提升批量零件加工的尺寸一致性。从功能特性来看，该刀架采用方形四工位布局，每个工位可独立装夹一把标准车刀，转位机构采用端面齿盘啮合定位结构，定位精度可靠，重复定位误差可控制在极小范围内，能够承受粗加工时的较大切削载荷，不会出现工位偏移、刀具颤振的问题；锁紧机构采用内置式机械锁紧结构，转位到位后可自动完成各工位的同步锁紧，无需额外操作锁紧部件，操作便捷可靠。设计过程中，工程师充分考虑了车床的安装边界与操作习惯，整体采用方形立式布局，底部设置标准化的安装连接面，可直接适配多数中小型车床的刀架安装基面尺寸，安装时无需额外改装拖板结构；操纵手柄设置在刀架顶部侧方，操作时操作人员站在车床常规操作位即可轻松完成转位操作，符合人机工程学设计要求；内部传动结构采用齿轮减速传动，操纵力矩小，转位动作平稳，不会出现卡滞、冲击的问题；刀架的装刀位采用标准化的压块锁紧结构，可适配常规截面尺寸的方柄车刀，装刀时仅需拧紧压块螺钉即可完成刀具固定，对刀操作方便。外形尺寸方面，该刀架整体轮廓紧凑，不会占用过多的拖板行程空间，可保证车床原有的最大加工直径、最大加工长度不受影响，安装后刀架的最高高度低于车床主轴中心高的安全范围，加工大直径盘类零件时不会出现碰撞干涉问题；底部安装孔位采用对称布局设计，可适配不同厂家生产的同规格车床安装尺寸，通用性较强。日常使用中，该刀架仅需定期对内部转位机构加注润滑脂，即可长期保持稳定的工作状态，维护成本极低，非常适合中小型机械加工车间、维修车间的车床配套使用，能够有效提升车床的加工效率与加工精度，降低操作人员的劳动强度。
