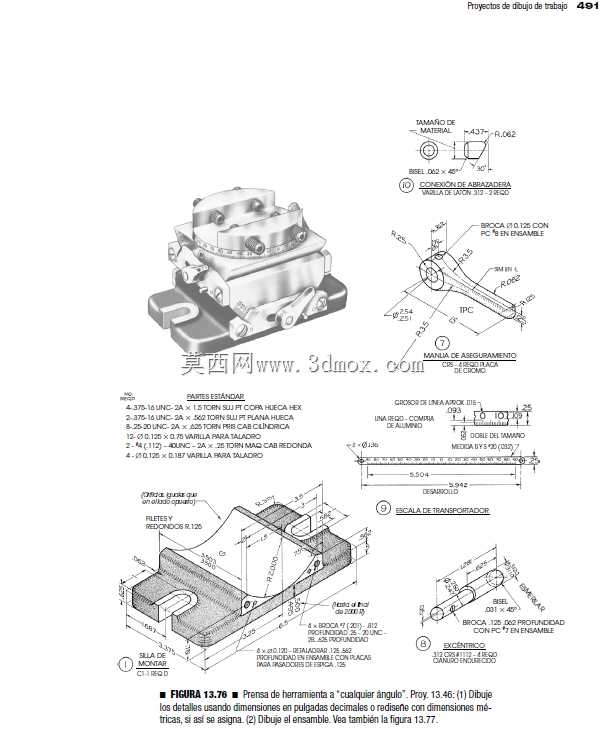

可调任意角度冲压工装夹具结构

这款可调角度冲压工装主要应用于五金冲压、钣金加工、小批量异形件冲压成型的生产场景，适配常规开式压力机的工作台安装位，可解决传统固定角度冲压工装无法适配斜向折弯、多角度冲切、异形面压合成型的加工痛点，尤其适合多品种小批量的冲压生产车间，无需频繁更换对应角度的专用工装，就能完成不同倾斜角度的冲压加工作业，大幅降低工装更换的辅助工时，提升小批量多规格冲压件的生产效率。

从实际用途来看，该工装可直接安装在普通压力机的滑块与工作台之间，通过自身的角度调节结构，将待加工的钣金、薄金属板材夹持固定在预设倾斜角度，配合对应的冲压凸模完成斜向冲孔、角度折弯、斜面压印、异形边冲裁等常规直上直下冲压无法完成的工序，也可用于小型塑料件、复合材料件的斜向压装作业，适配的加工材料涵盖冷轧钢板、铝合金薄板、薄铜板等常见冲压加工材质，可覆盖0到45度范围内的任意角度冲压需求，调节刻度清晰直观，操作人员可快速完成角度设定与锁紧。

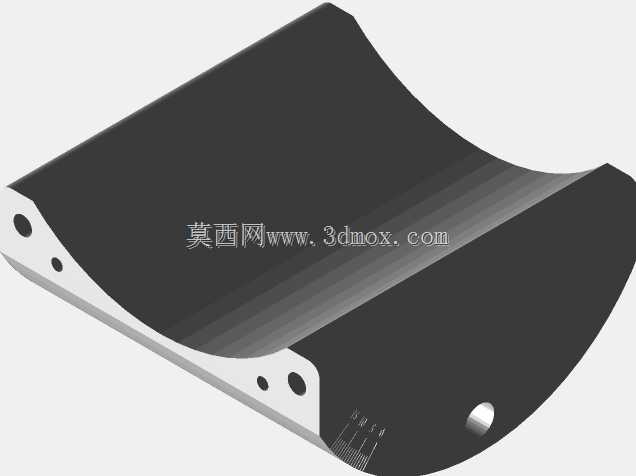

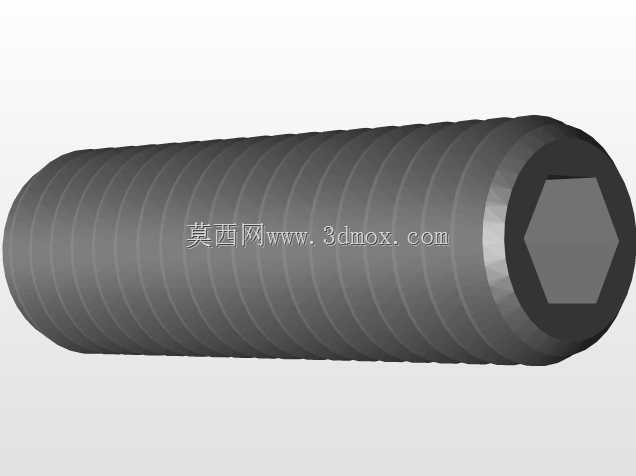

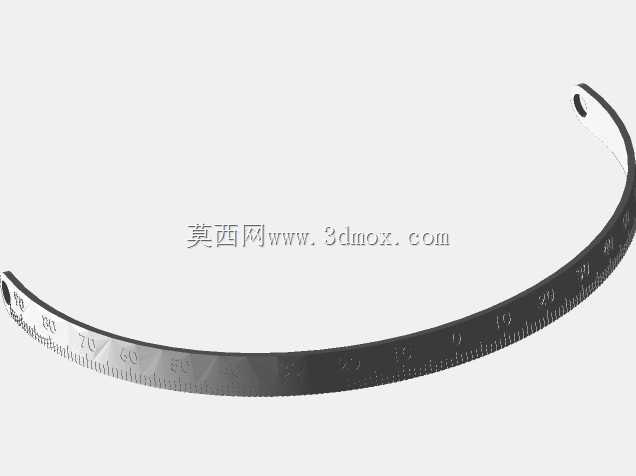

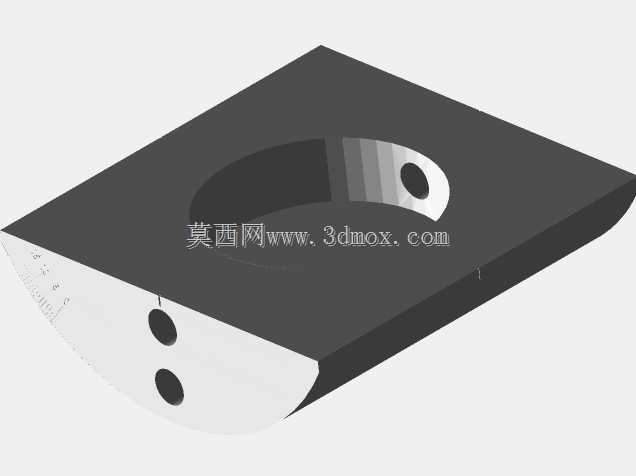

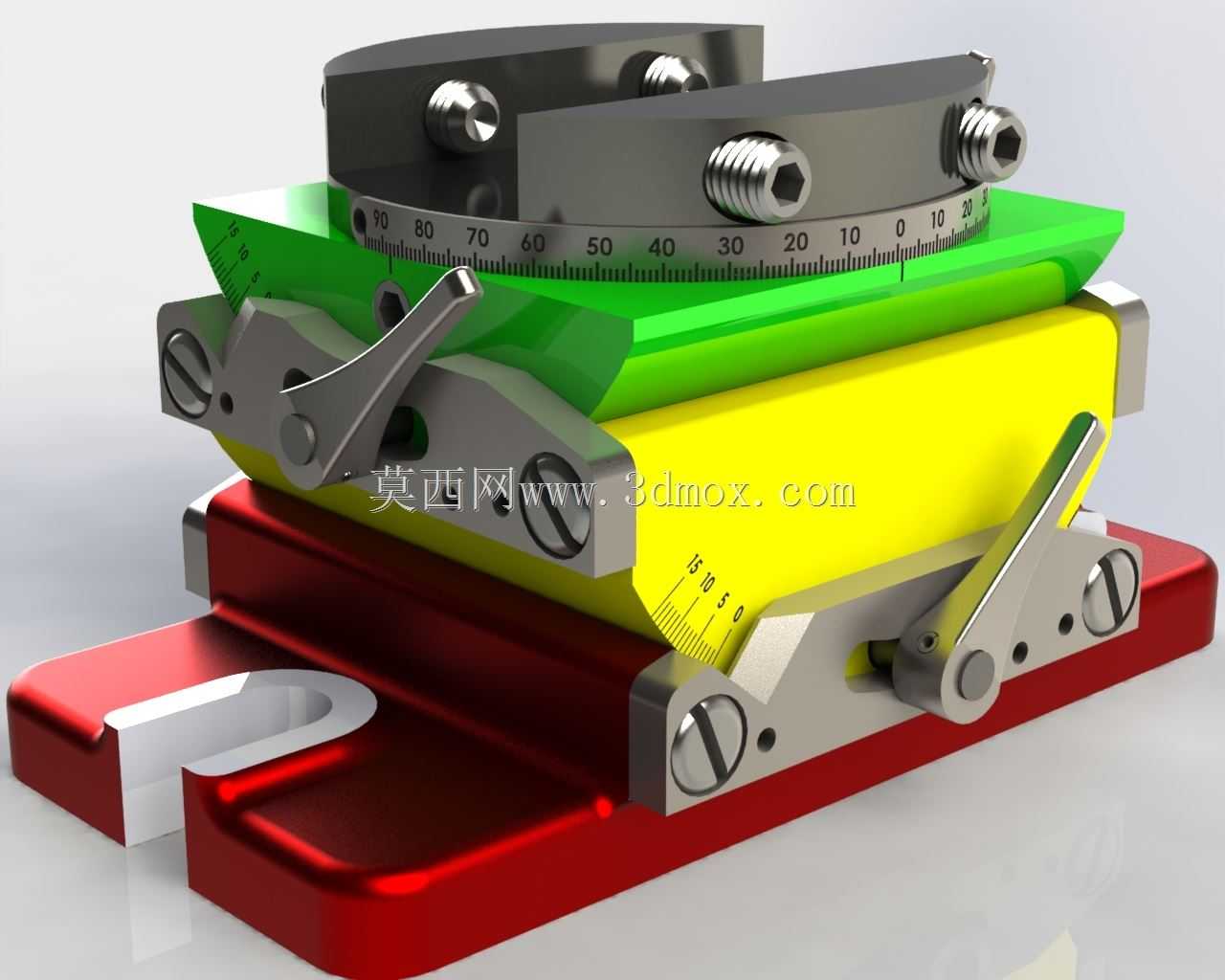

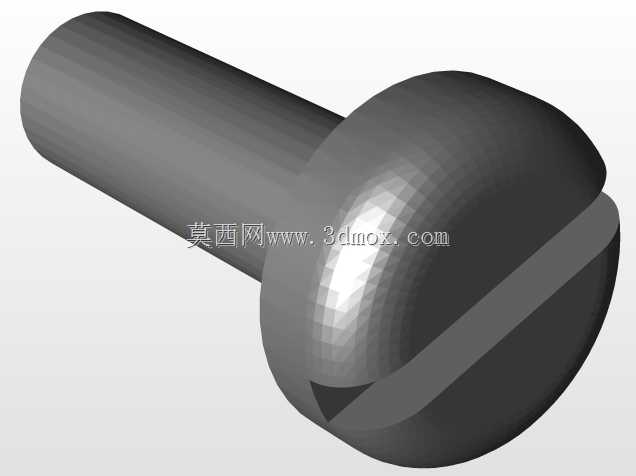

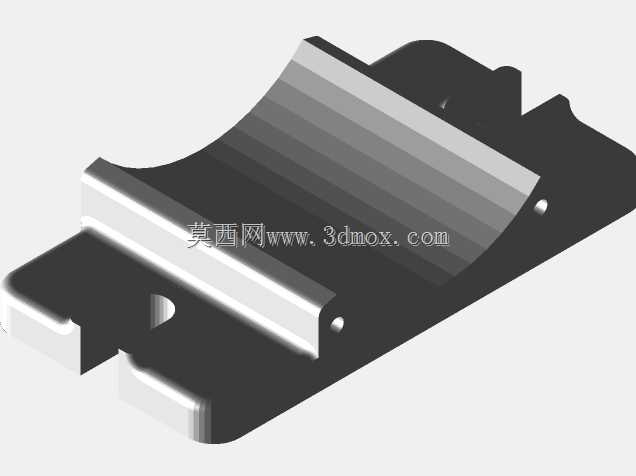

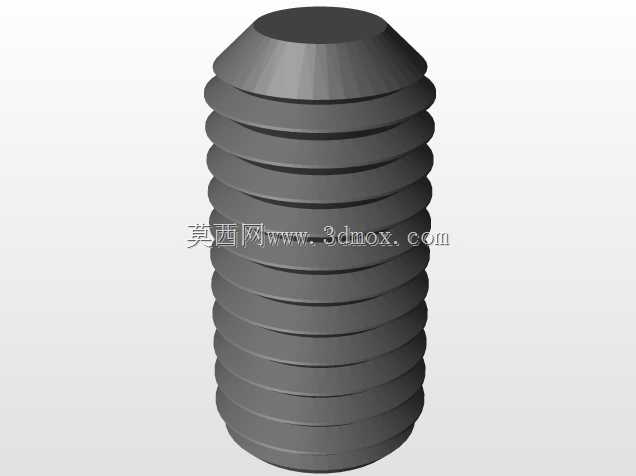

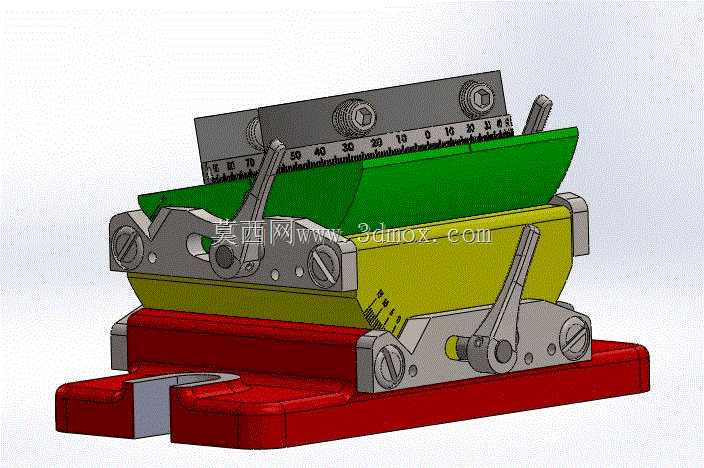

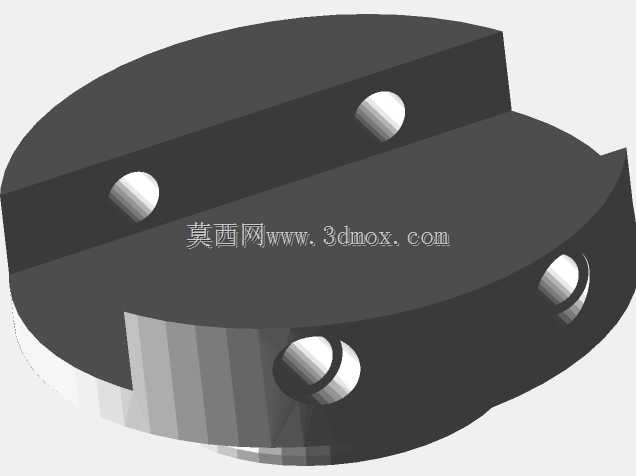

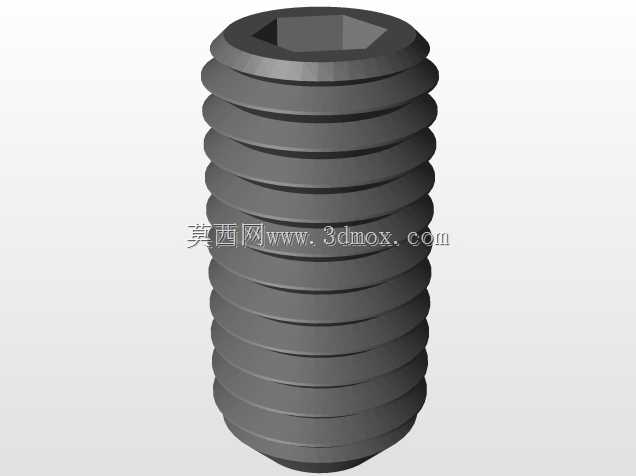

在功能特性上，该工装采用双层角度调节结构，上层旋转刻度盘可实现水平面内的角度偏转，下层楔形调节座可实现垂直面内的倾斜角度调整，两个维度的调节配合可覆盖空间内任意冲压角度的需求；所有调节部位均采用快锁手柄结构，无需额外扳手工具即可完成角度锁紧与释放，锁紧后配合侧面的紧固螺钉可实现刚性锁止，承受冲压过程中的瞬时冲压力不发生位移偏移；底座采用带U型安装槽的结构设计，可适配不同规格压力机工作台的T型槽安装间距，无需额外加工转接板即可完成固定安装；夹持部位采用可调式压板结构，可适配不同厚度的待加工工件，夹持力均匀不会造成待加工件的表面压伤变形。

设计思路上，该工装优先考虑了冲压加工的刚性需求，所有受力部件均采用合金钢材质设计，关键受力面做了淬火硬化处理，可承受常规冲压作业的反复冲击载荷，避免长期使用后出现磨损变形导致角度精度下降；角度调节部位采用精密刻度配合基准面设计，角度调节精度可达1度，满足常规冲压加工的角度公差要求；整体结构采用模块化设计，易磨损的压板、锁紧块均为可更换结构，后期维护无需更换整个工装，降低使用成本；整体外形紧凑，安装边界控制在常规小型压力机的工作台尺寸范围内，不会与压力机的滑块导轨、机身立柱发生干涉，适配绝大多数10吨到60吨规格的开式可倾压力机安装使用，底座安装槽的间距可覆盖100mm到300mm的T型槽间距，无需对现有压力机做任何改造即可直接投入使用。
