平面铰接四连杆联动机构三维建模作品

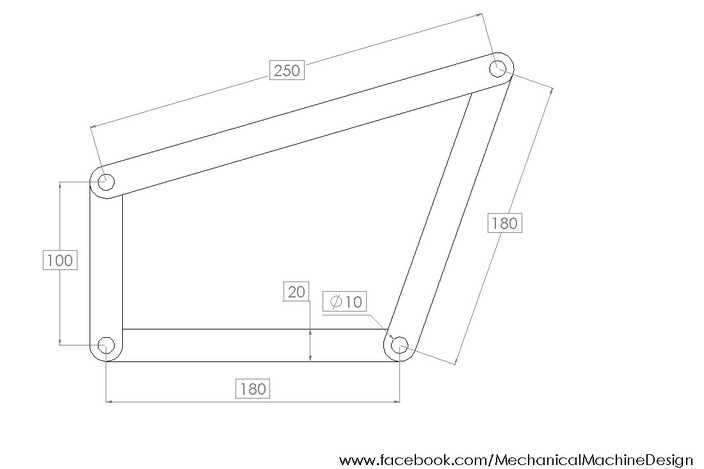

本作品为平面铰接四连杆联动机构的三维建模成果，建模过程严格遵循平面连杆机构的运动学设计规范，首先确定机构的固定铰支座位置，以机架作为整个机构的装配基准，依次完成连架杆、连杆的零件建模与整体装配。建模阶段首先绘制各杆件的二维草图，根据四连杆机构的杆长条件校验各杆件的长度比例，确保机构满足曲柄存在条件或双摇杆运动特性，草图完全约束后通过拉伸特征生成杆件实体，对杆件两端的铰接孔位置进行精准定位，保证孔中心距与设计杆长完全一致，避免后续装配出现运动干涉。装配过程采用自下而上的装配逻辑，首先导入机架零件并设置为固定状态，随后通过同轴心配合、重合配合依次装配两个连架杆与中间连杆，所有铰接位置保留合理的装配间隙，模拟真实销轴连接的运动自由度，完成装配后添加旋转马达进行运动仿真，校验机构的运动行程、死点位置与传动角变化，确保机构运行过程无卡顿、无干涉。材质设置上，杆件主体赋予调质钢材材质，调整金属材质的粗糙度、反射率参数还原金属构件的真实质感，铰接孔位置添加轻微的倒角特征，还原机械加工的工艺细节，渲染阶段采用柔和的工作室光源，清晰呈现各杆件的轮廓与铰接位置的结构关系，通过不同的杆件配色区分固定件与运动件，直观展示机构的组成部分。设计过程中重点考量了四连杆机构的运动传递特性，通过调整各杆的长度比例可实现不同的运动轨迹输出，可作为机械原理教学演示、联动机构设计参考的数字化模型，清晰展现平面连杆机构将旋转运动转换为往复摆动或特定轨迹运动的工作原理，模型结构简洁规范，所有特征参数可编辑，便于后续根据实际工况调整杆长参数，适配不同的传动需求。
