Moto3单缸发动机曲柄活塞装配结构

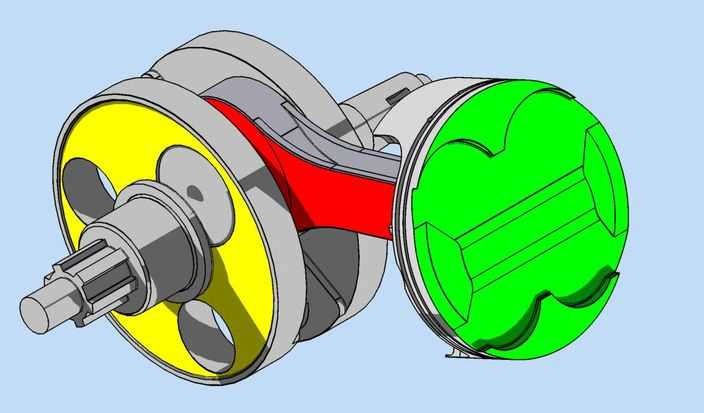

本装配结构围绕Moto3赛事单缸发动机核心运动组件展开三维建模设计，整体采用Autodesk Inventor完成参数化搭建，建模过程严格遵循机械设计公差配合规范，对各运动部件的装配间隙做了精准约束，确保虚拟装配状态下可完整模拟曲柄连杆机构的往复-旋转运动转换过程。模型渲染阶段采用差异化材质配色方案区分不同功能部件：左侧飞轮组件采用亮黄色哑光漆面搭配金属灰机加工质感，还原铸铁飞轮经动平衡处理后的表面特征；中间连杆部件采用高饱和度红色漆面标识，清晰展现连杆大端、小端的连接结构与过渡段的加强筋造型；右侧活塞部件采用亮绿色半透明质感渲染，可直观观察活塞内部的销座结构、裙部型线与顶部燃烧室凹坑造型，各部件边缘做了真实的倒角、圆角处理，还原机加工零件的工艺细节。结构设计上，该装配采用81毫米直径活塞规格，匹配对应尺寸的活塞杆与48.5毫米行程曲柄，选用标准SKF滚子轴承作为曲柄旋转支撑，建模时完整还原了轴承的滚动体、保持架、内外圈结构，可清晰展示轴承与曲柄轴颈、箱体支撑位的配合关系。设计思路围绕Moto3小排量高转速发动机的动力输出特性展开，对曲柄配重块的造型、活塞裙部的减重结构、连杆杆身的截面优化都做了细节呈现，既保证各部件的结构强度符合高转速工况要求，也通过轻量化设计降低运动组件的往复惯性力，为冬季Moto3发动机项目的基础研发提供直观的三维结构参考，可直接用于后续的运动仿真、干涉检查与工程图导出工作。
