48.5毫米冲程带曲柄销曲柄轴结构设计

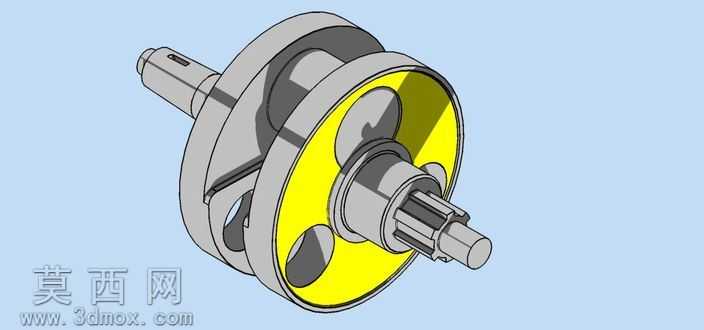

本曲柄轴三维模型采用Autodesk Inventor完成全参数化建模，整体围绕48.5毫米冲程的动力输出需求开展结构设计，完整还原了带曲柄销的组合式曲柄轴装配结构。建模过程中首先以旋转特征构建主轴的基础轴身，依次完成两端定位轴颈、动力输出花键段、轴承配合轴段的特征绘制，严格保证各轴段的同轴度公差符合动力部件的装配要求；针对曲柄配重部分，采用草图绘制偏心轮廓后拉伸生成配重盘，对配重盘的减重孔区域做了圆弧过渡处理，既保证配重的动平衡性能，又通过镂空结构降低整体自重，配重盘表面赋予亮黄色金属漆材质，与银灰色的轴身、曲柄销材质形成清晰区分，渲染阶段添加柔和的环境光与边缘轮廓线，清晰呈现各部件的装配层级关系。曲柄销与主轴的配合部位采用过盈装配的结构设计，建模时单独绘制曲柄销的定位卡槽特征，还原实际装配中的防转限位结构，输出端的花键齿形按照标准渐开线参数逐个阵列生成，保证花键的啮合精度。设计过程中重点考量曲柄轴的动平衡性能，对两侧配重块的质量分布做了对称化处理，避免运转过程中产生额外振动，各轴肩位置均做了圆角过渡处理，降低应力集中风险，轴身的键槽特征按照标准平键尺寸绘制，满足动力输入的扭矩传递需求。整体模型完整保留了各零件的可编辑参数，可直接用于后续的工程图生成、运动仿真模拟以及装配干涉检查，适配小排量动力系统的曲柄轴设计参考需求，各配合面的尺寸公差均按照通用机械零部件的加工要求做了预设，能够为同类型曲柄轴的结构优化、改型设计提供完整的三维参考依据。
