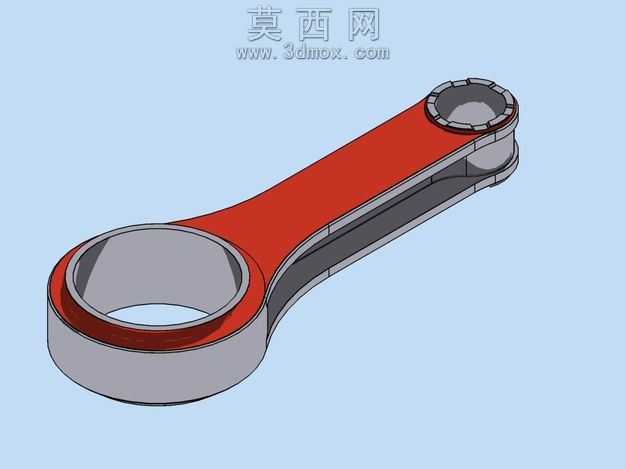

Moto3赛车发动机活塞连杆三维结构设计

该作品为Moto3赛事赛车发动机配套的活塞连杆三维建模作品，建模过程依托三维参数化设计软件完成，整体建模逻辑遵循内燃机连杆的实际工程设计规范，从结构拆解到特征搭建均贴合真实零部件的生产加工逻辑。建模初始阶段先完成连杆整体尺寸的参数化定义，确定大小端孔的中心距、大端内径适配曲轴曲柄销的配合尺寸、小端内径适配活塞销的配合尺寸，同时明确杆身的过渡轮廓参数，为后续特征搭建提供精准的尺寸基准。模型结构分为连杆大端、杆身、连杆小端三个核心部分：大端采用剖分式结构设计，建模时精准还原了大端与连杆盖的结合面定位特征，大端外圈的齿状锁紧结构、端面的环形密封槽特征均通过拉伸、切除、阵列等特征命令完成，保证大端与曲轴装配时的定位精度与锁紧可靠性；杆身采用工字形截面设计，建模时通过放样命令完成大小端之间的平滑过渡，还原了连杆杆身从大端到小端的截面渐变形态，既保证杆身的结构强度，又契合赛车零部件轻量化的设计需求，杆身侧面的减重凹槽特征通过曲面切除命令完成，在不削弱结构刚性的前提下进一步降低零件自重；小端为整体式环形结构，建模时还原了小端内部的衬套配合面特征，小端外圈的圆角过渡、与杆身衔接处的加强筋结构均做了精细化处理，避免应力集中带来的结构失效风险。材质与渲染层面，模型为杆身主体赋予了高强度合金钢的金属材质，调整材质的粗糙度、金属度参数还原锻钢零件的哑光金属质感，大小端的配合端面、内孔壁赋予了精加工后的亮面金属材质，区分出不同加工面的视觉差异；渲染阶段采用柔和的环境光搭配定向补光，清晰呈现连杆的轮廓层次与结构细节，背景选用浅淡的冷色调突出零件主体，让连杆的结构形态、各部分的衔接关系得到直观展现。整个建模过程严格遵循内燃机连杆的受力设计逻辑，所有特征的尺寸比例均参考专业赛车发动机连杆的工程参数，模型无多余的冗余特征，各部分的装配衔接关系清晰，既可以作为内燃机结构教学的演示模型，也可为小型赛车发动机的连杆设计提供结构参考，完整还原了高性能发动机连杆的结构特点与设计思路，兼顾了结构合理性与视觉呈现效果。
