烷基化工艺核心处理装置集成结构

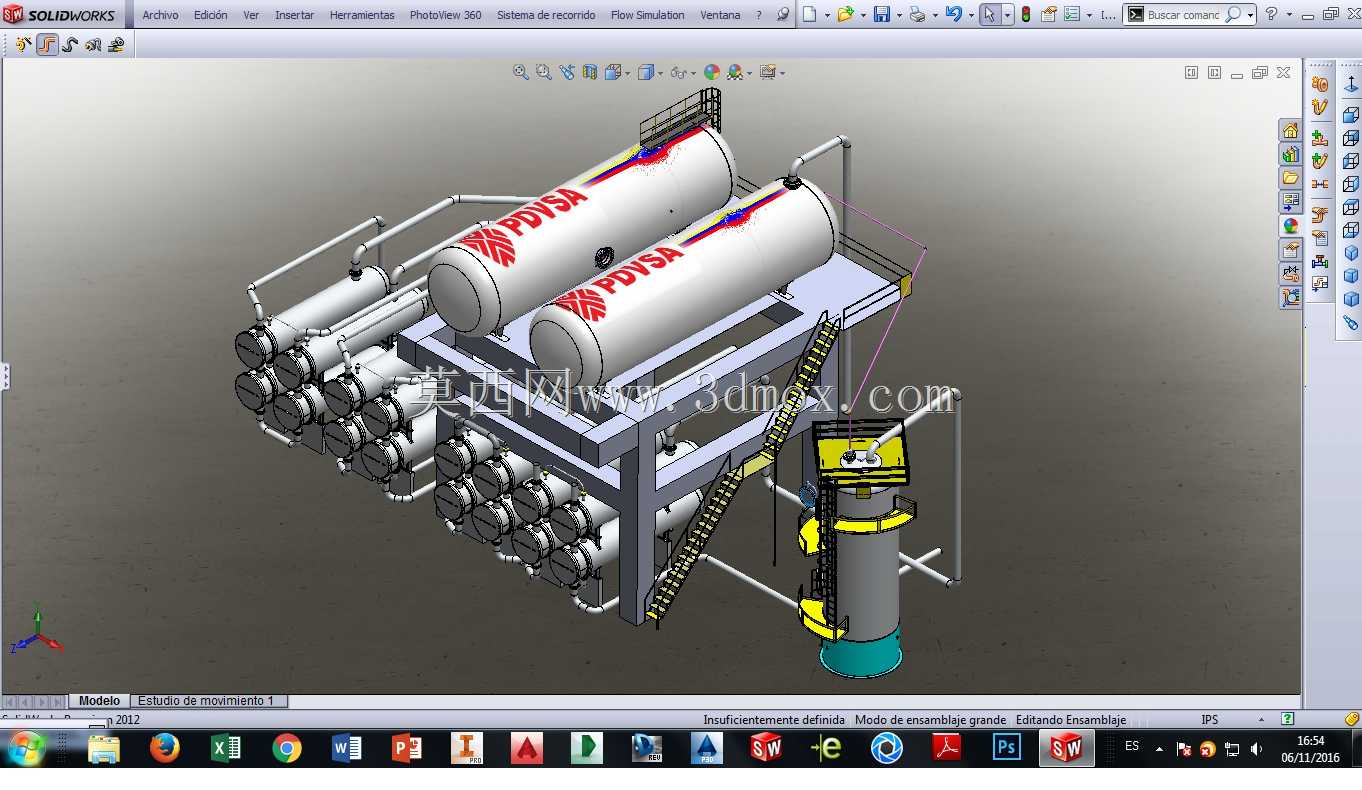

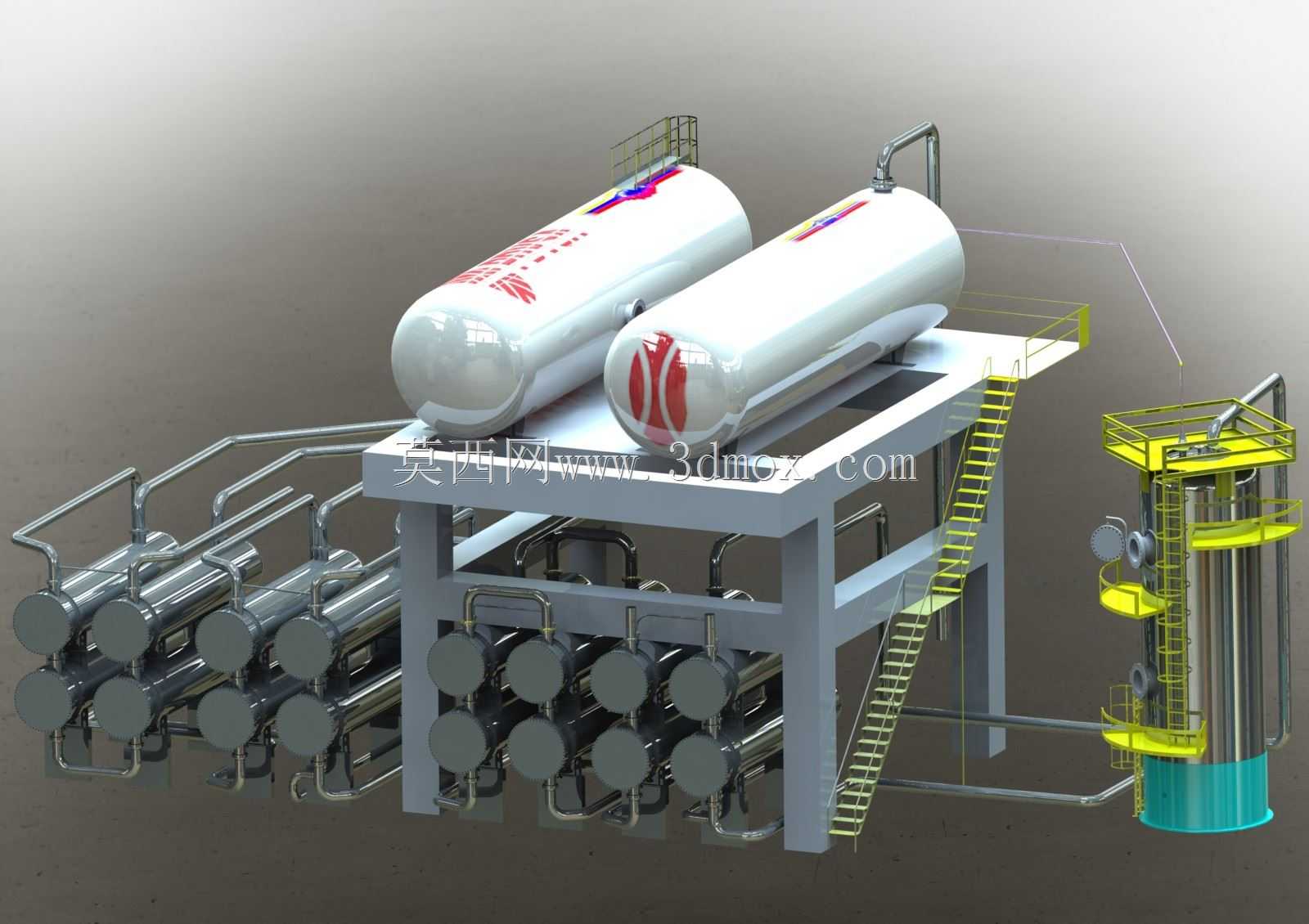

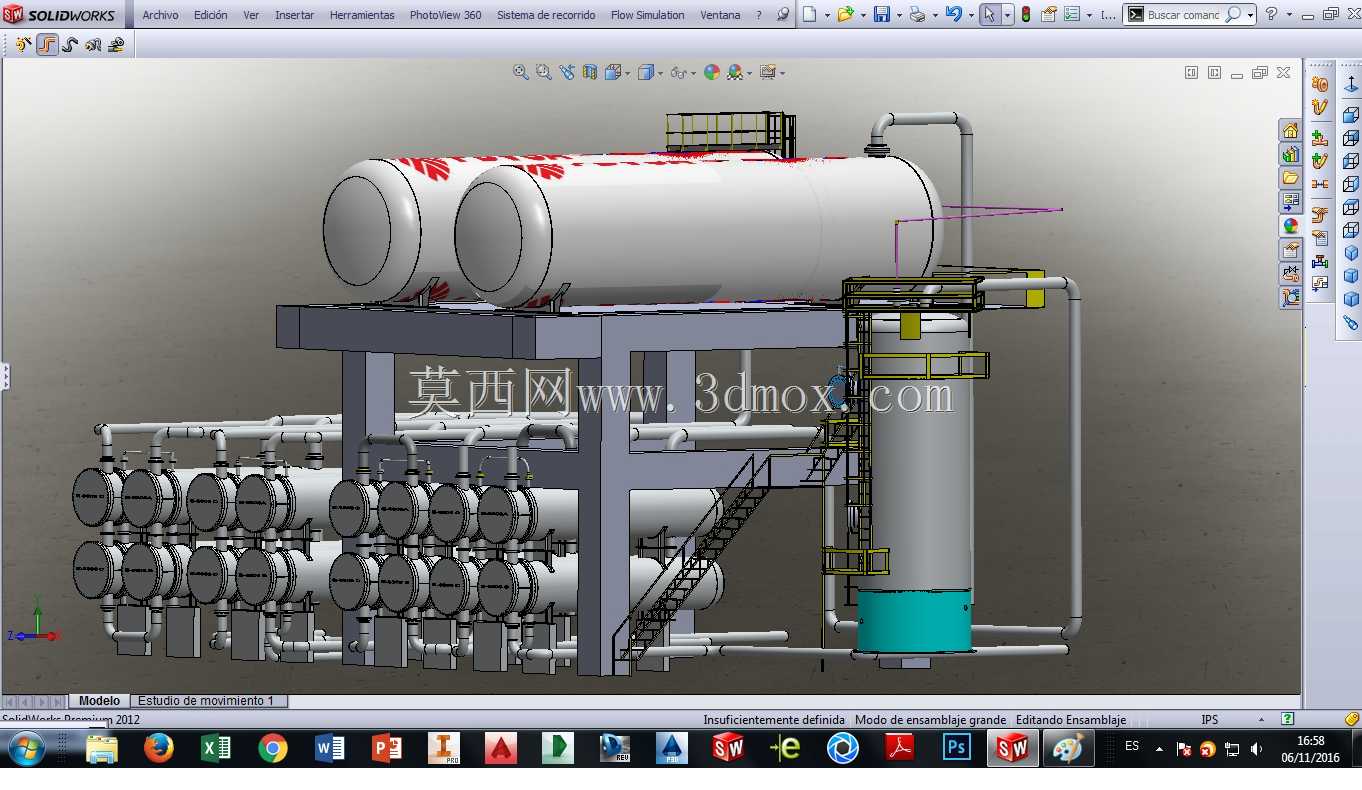

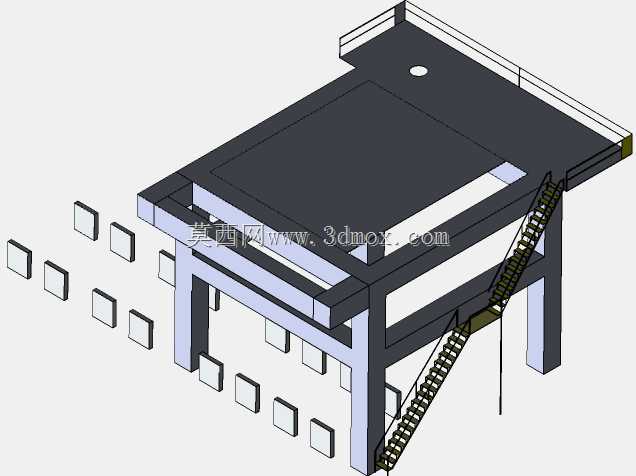

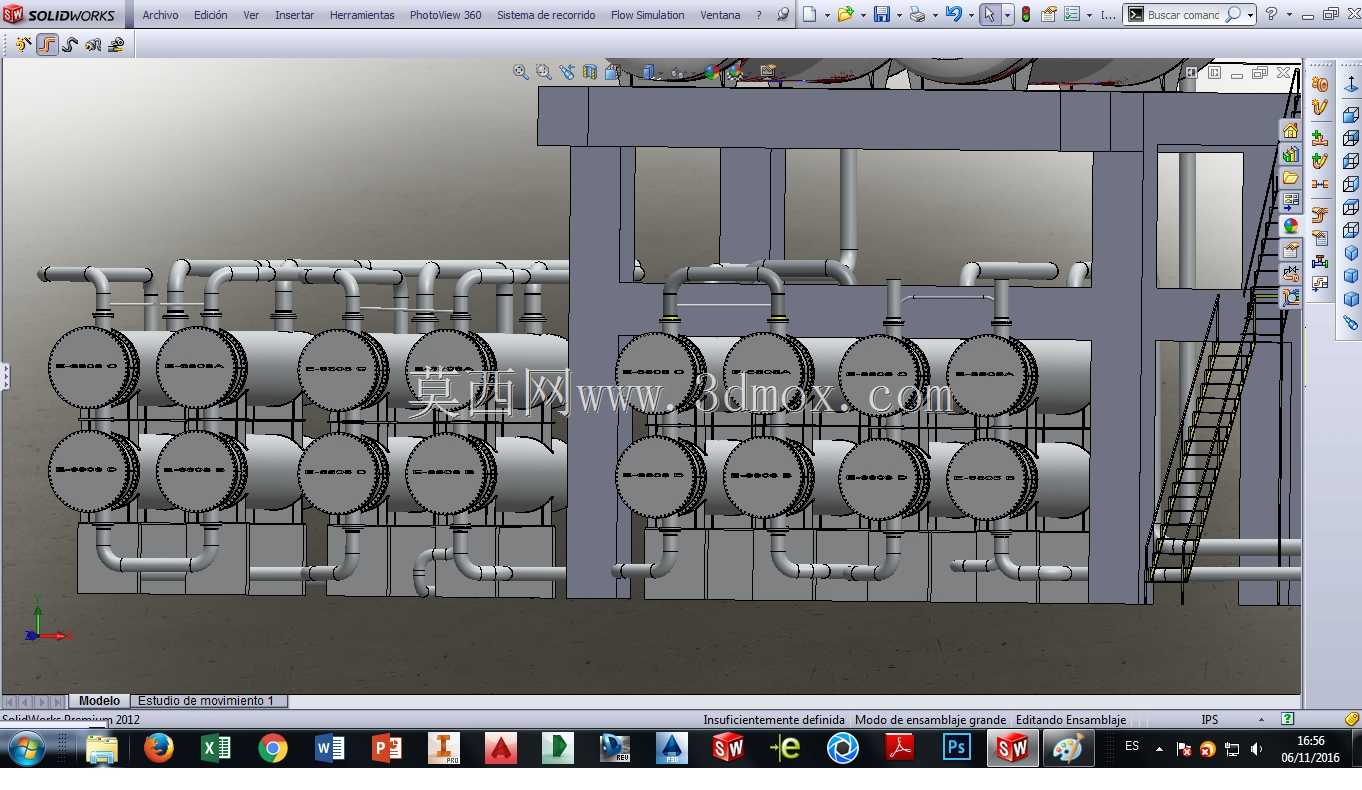

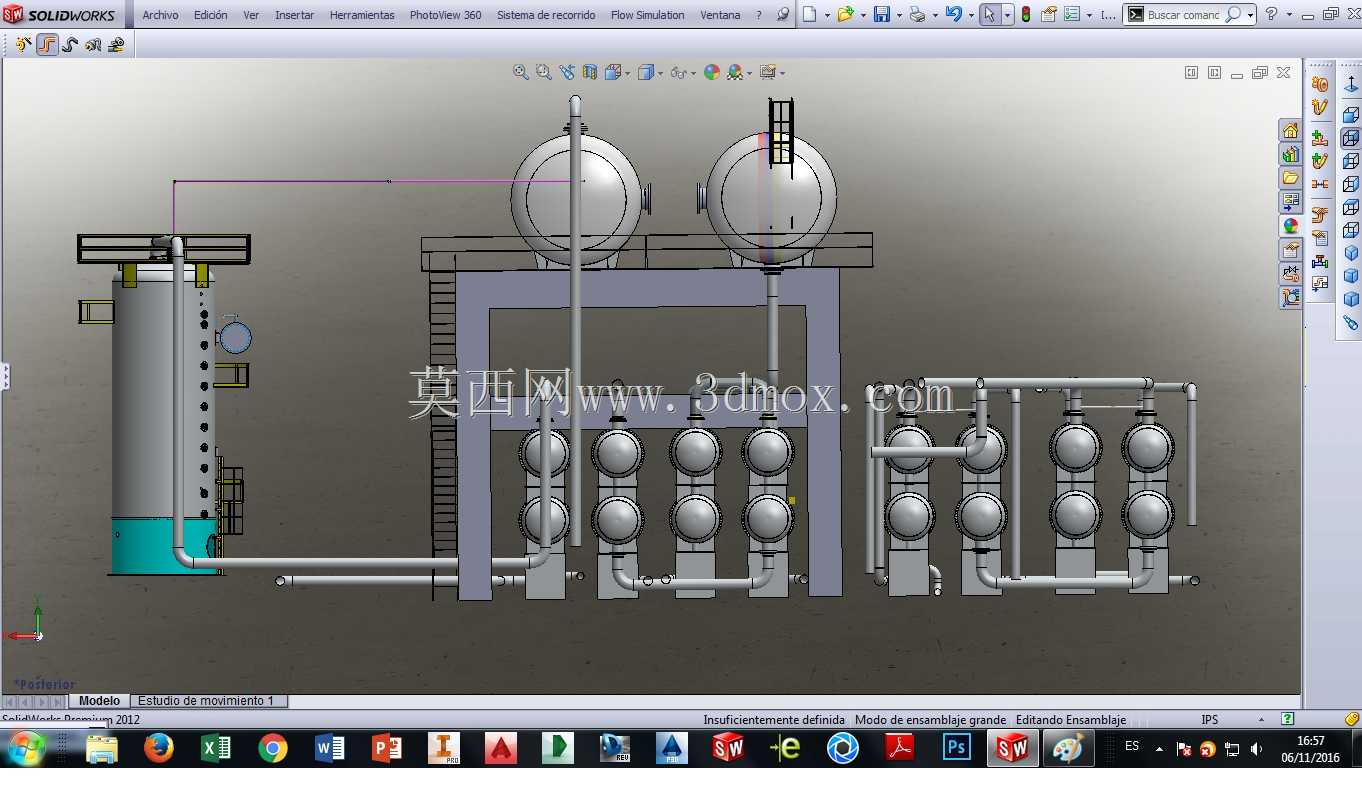

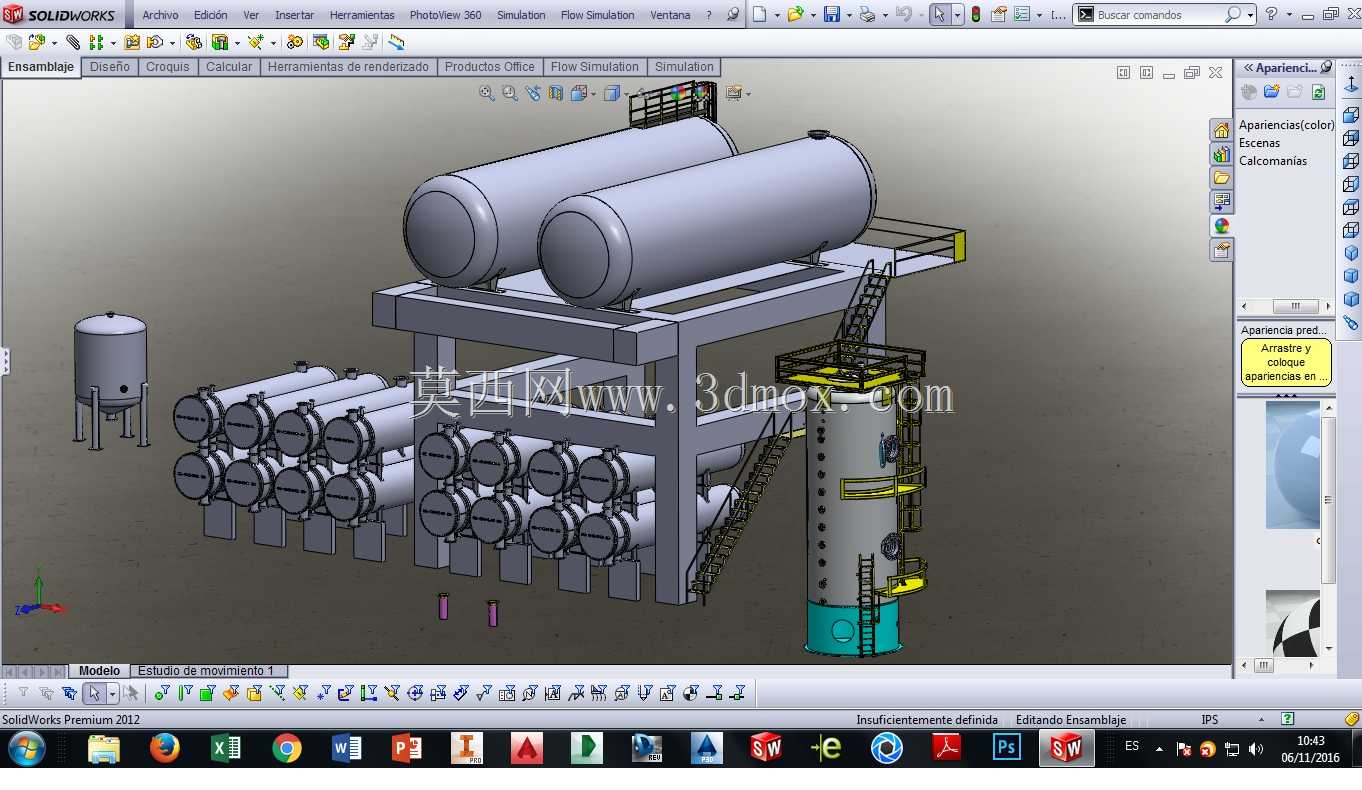

这套集成化烷基化工艺处理装置，主要应用于石油炼化领域的烷基化生产工段，承担烷基化反应产物的换热冷却、介质接收存储、酸焦中和处理三大核心功能，是烷基化装置区保障反应流程连续稳定运行的关键集成单元。整套装置采用立体分层布局设计，上层平台集中布置三台卧式核心罐体，其中两台为脱丙烷塔接收罐，用于承接脱丙烷塔塔顶馏出的液相介质，完成气液分离与介质暂存，罐体配套设置液位检测接口、压力监测接口与安全泄放接口，满足工艺运行的参数监测与安全防护要求；另一台为焦油中和器，用于收集烷基化反应过程中产生的酸焦油组分，通过注入中和药剂完成酸性介质的中和处理，避免酸性组分腐蚀下游管线与设备。罐体侧面成排布置16台管壳式换热器，通过工艺管线与卧式罐体连通，可对进出罐体的工艺介质进行多级换热，充分回收介质余热，降低装置整体能耗，换热器采用成排并列排布方式，既方便管线的集中排布，也预留了充足的检修操作空间。装置下层设置钢构操作平台与斜梯，平台边缘设置安全防护栏杆，斜梯踏步采用防滑设计，满足日常巡检与设备检修的通行需求；装置侧下方独立布置立式缓冲罐体，配套直爬梯与顶部操作平台，用于完成介质的二次缓冲与气液分离，罐体进出口管线设置柔性补偿结构，可抵消设备运行过程中因温度变化产生的管线应力。整套装置的设计充分考虑了现场安装的边界条件，卧式罐体的鞍式支座采用统一标高设计，可直接与现场混凝土基础预埋板对接安装，换热器支架与主平台钢构采用一体化焊接设计，减少现场安装的焊接工作量；管线排布遵循“横平竖直、低进高出”的工艺设计原则，所有法兰接口均预留充足的螺栓操作空间，阀门操作手柄全部朝向巡检通道侧，方便日常操作。整套集成装置将多台核心工艺设备整合为一个整体模块，可在工厂完成预制组装与压力试验后整体运输至现场，大幅缩短现场安装的施工周期，同时统一的布局设计也让装置整体的操作巡检路线更顺畅，日常维护的可达性更强，能够适配大中型炼化企业烷基化工段的连续生产需求，保障烷基化油生产过程的介质处理流程稳定顺畅。
