框架式夹管换热设备结构设计

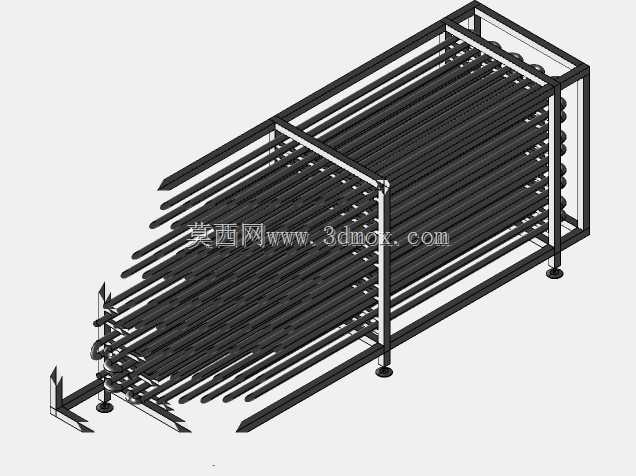

这款夹管换热设备主要面向工业流体换热场景设计，可广泛应用于化工生产制程中的介质温度调控、暖通系统的冷热能量交换、食品加工领域的物料冷却加热、工业余热回收利用等多个工况，承担不同温度流体之间的热量传递职能，实现介质升温、降温、冷凝、蒸发等不同工艺需求，保障生产制程中介质温度稳定在工艺要求区间内，提升能源利用效率，减少生产过程中的热能损耗。设备整体采用框架式承载结构，外部由型钢拼接组成矩形支撑框架，框架底部设置可调式支撑脚，可在安装时根据现场地面平整度调整设备水平度，抵消地面不平带来的安装应力，避免管束受力变形影响密封性能。核心换热区域采用多排平行夹管管束排布设计，换热管沿框架长度方向整齐排列，管端通过弯管依次连通形成连续的流体流道，这种排布方式在有限的安装空间内最大化拓展了换热接触面积，让两种换热介质能够通过管壁充分进行热量交换，相比普通列管换热器，夹管结构的流道设计可适配更高粘度的介质输送，减少介质在管内滞留结垢的概率，降低日常运维的清理难度。设计过程中充分考虑了现场安装与后期维护的便利性，整体框架采用模块化拼接思路，所有型钢构件之间采用可拆卸连接方式，当单根换热管出现磨损泄漏时，无需整体拆解设备，仅需拆除对应位置的框架压条即可更换故障管件，大幅缩短设备停机维护时长。设备的安装边界预留了充足的操作空间，框架两侧预留了管路对接的操作余量，底部支撑高度满足现场排污管路的布设要求，整体外形适配大多数工业厂房的设备安装空间，既可以独立落地安装，也可根据产线布局需求多台组合拼接，适配不同处理量的换热需求。管束的排布间距经过反复优化，既保证了管外介质的流通顺畅，避免出现流动死区影响换热效率，也预留了足够的管间清理空间，方便后期对管外壁附着的杂质进行冲洗清理，延长设备整体使用寿命。管端连接部位采用圆弧过渡结构，减少介质流动过程中的阻力损失，降低输送泵的运行负载，在保障换热效率的同时兼顾运行能耗控制。
