船舶甲板用排绳式牵引绞盘结构

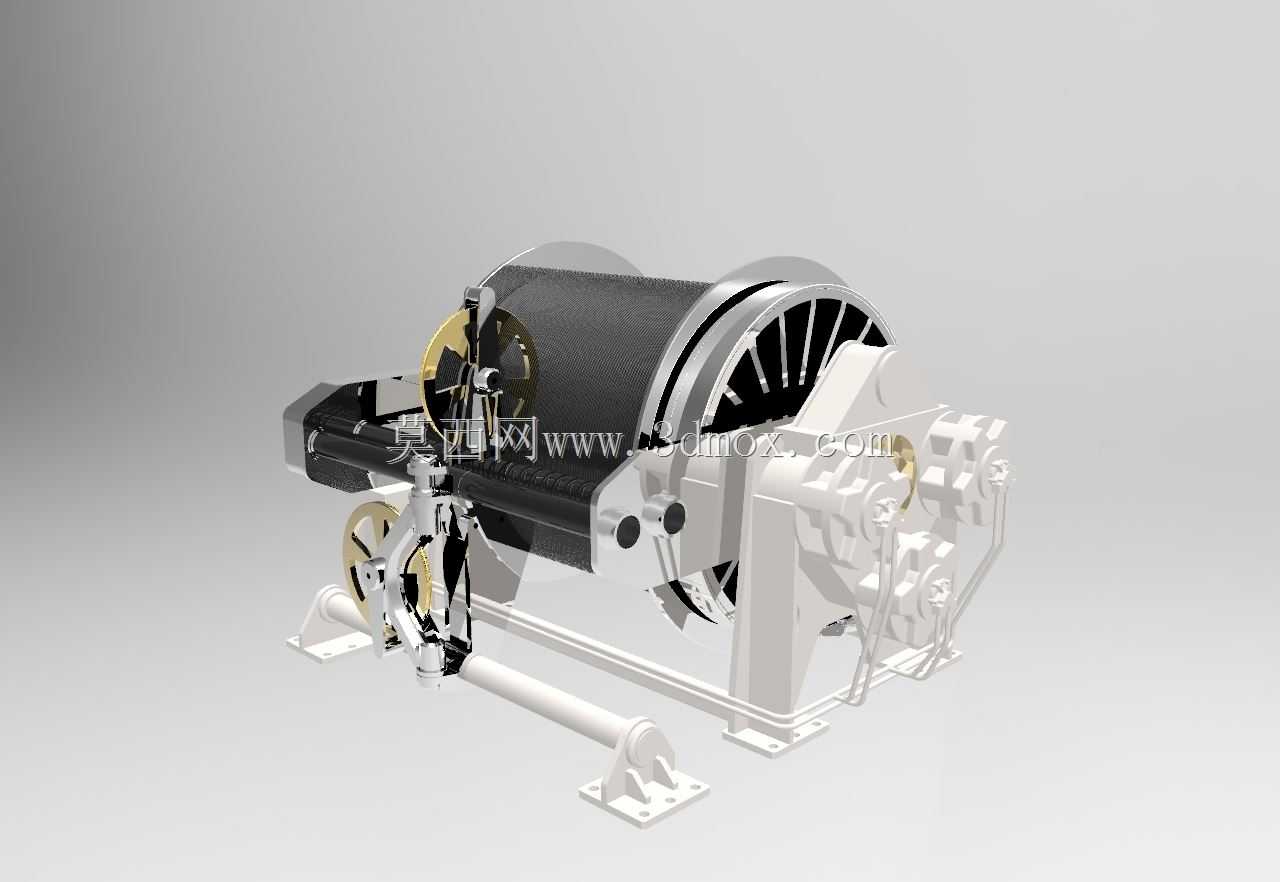

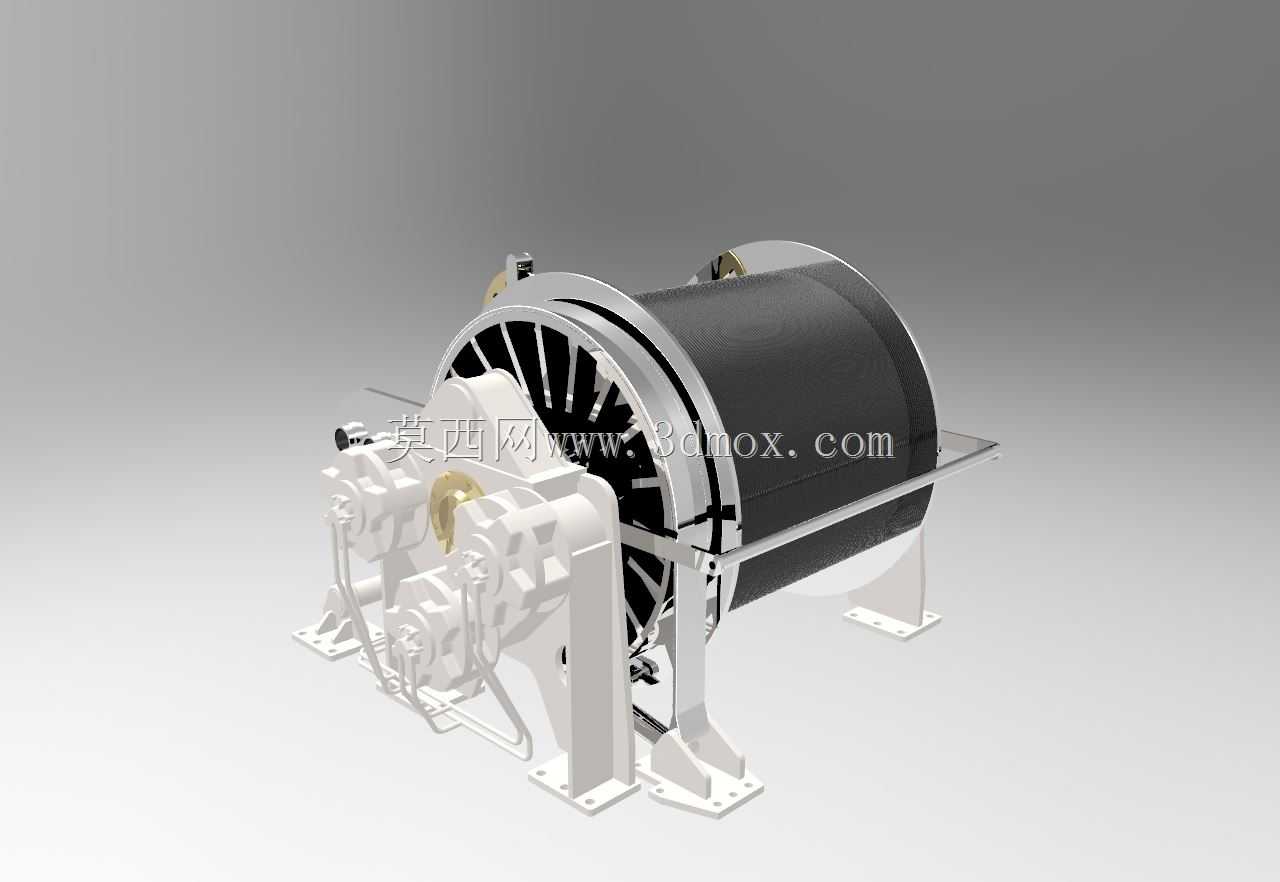

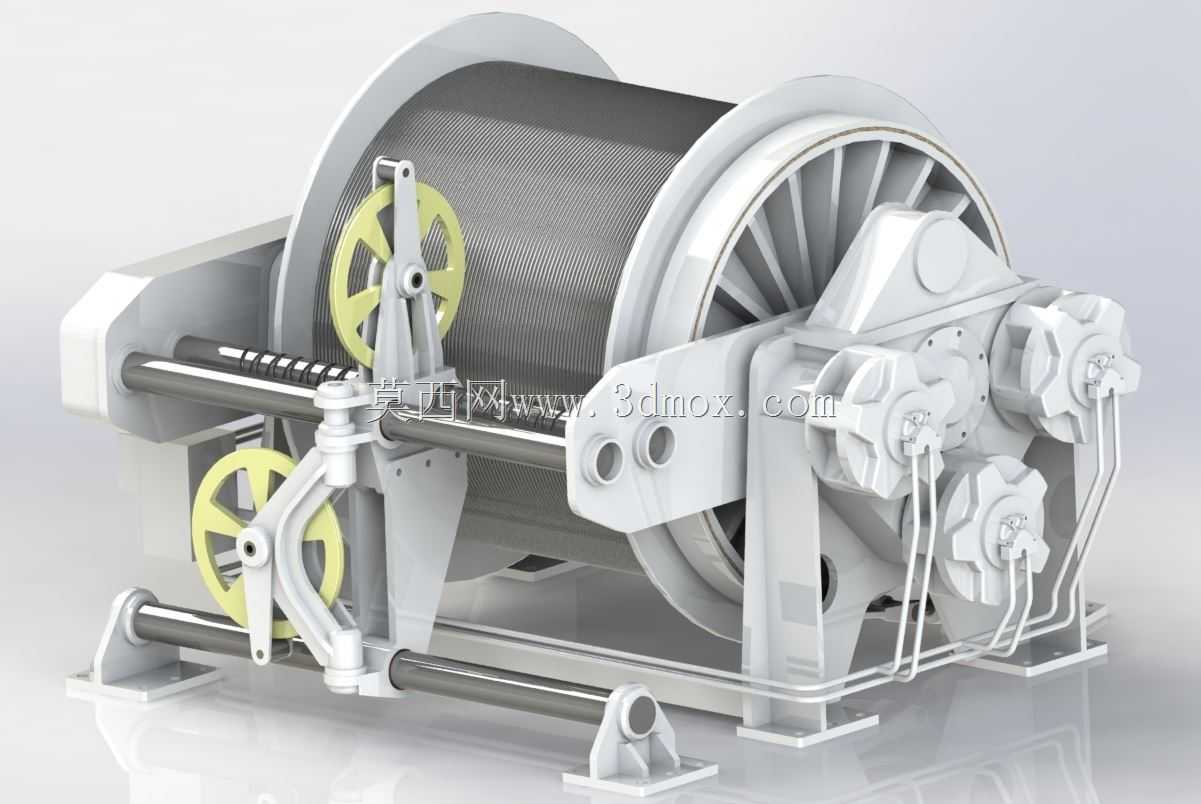

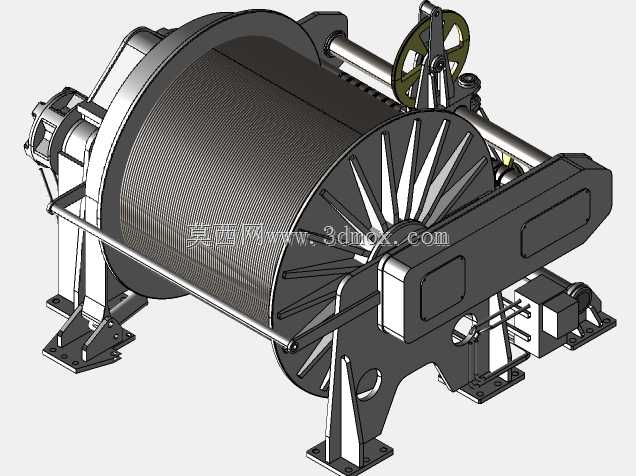

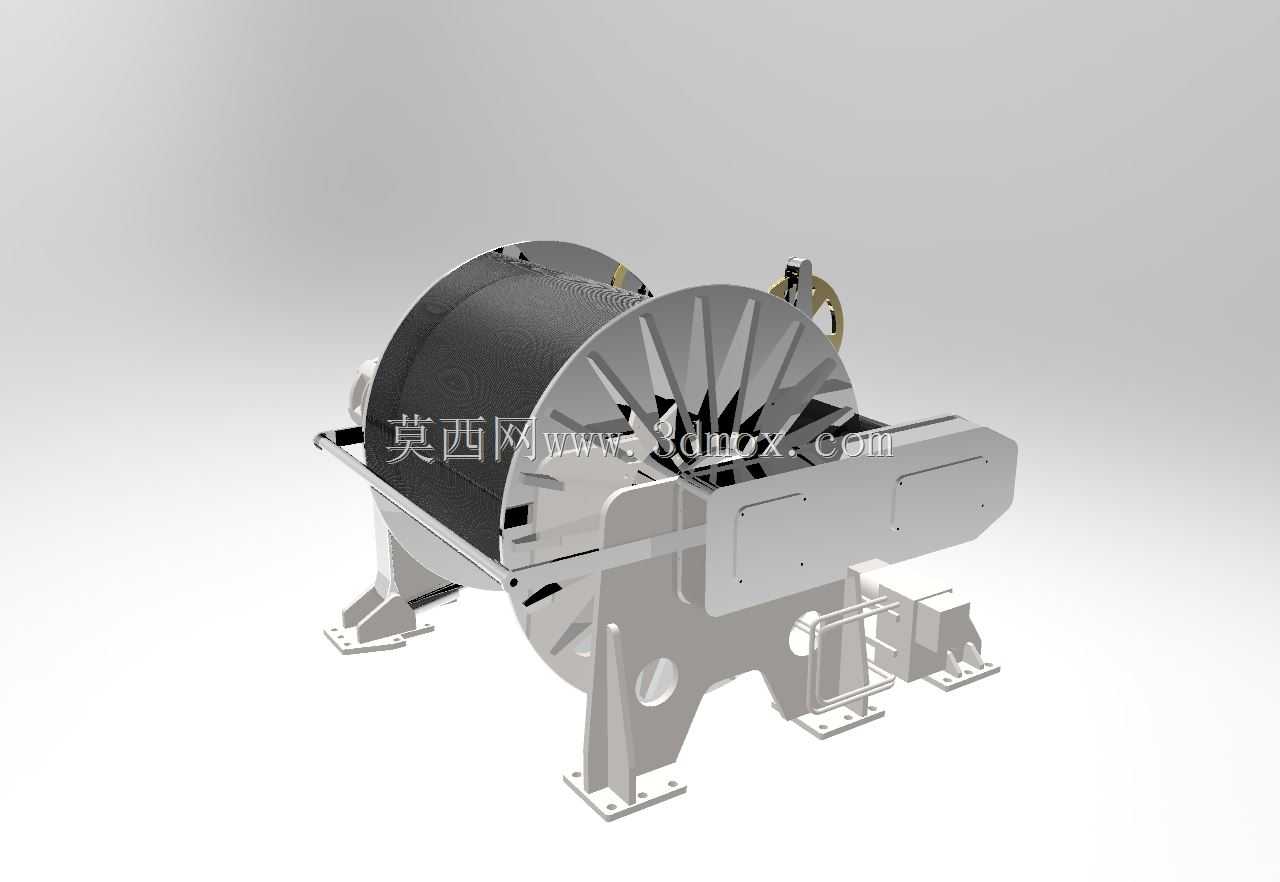

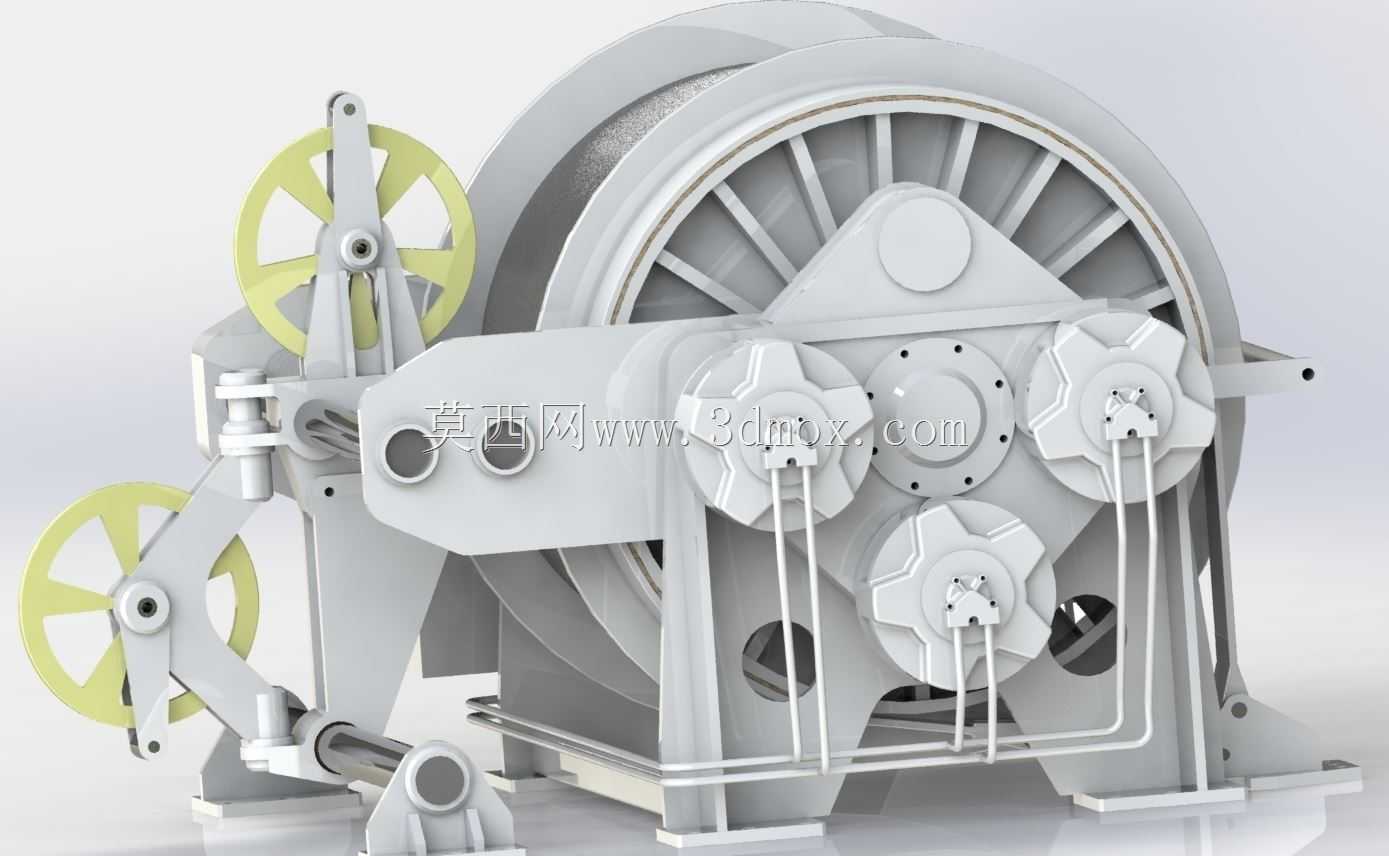

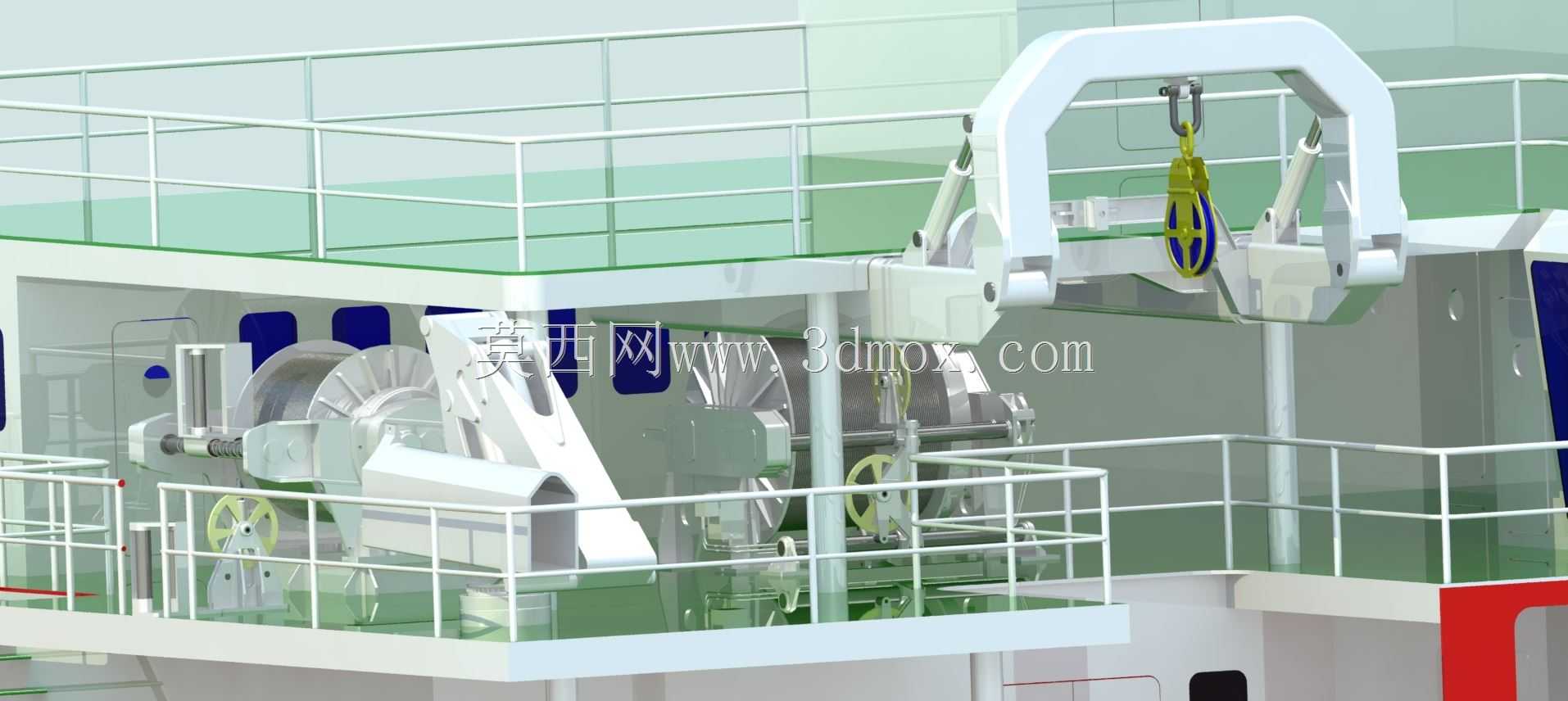

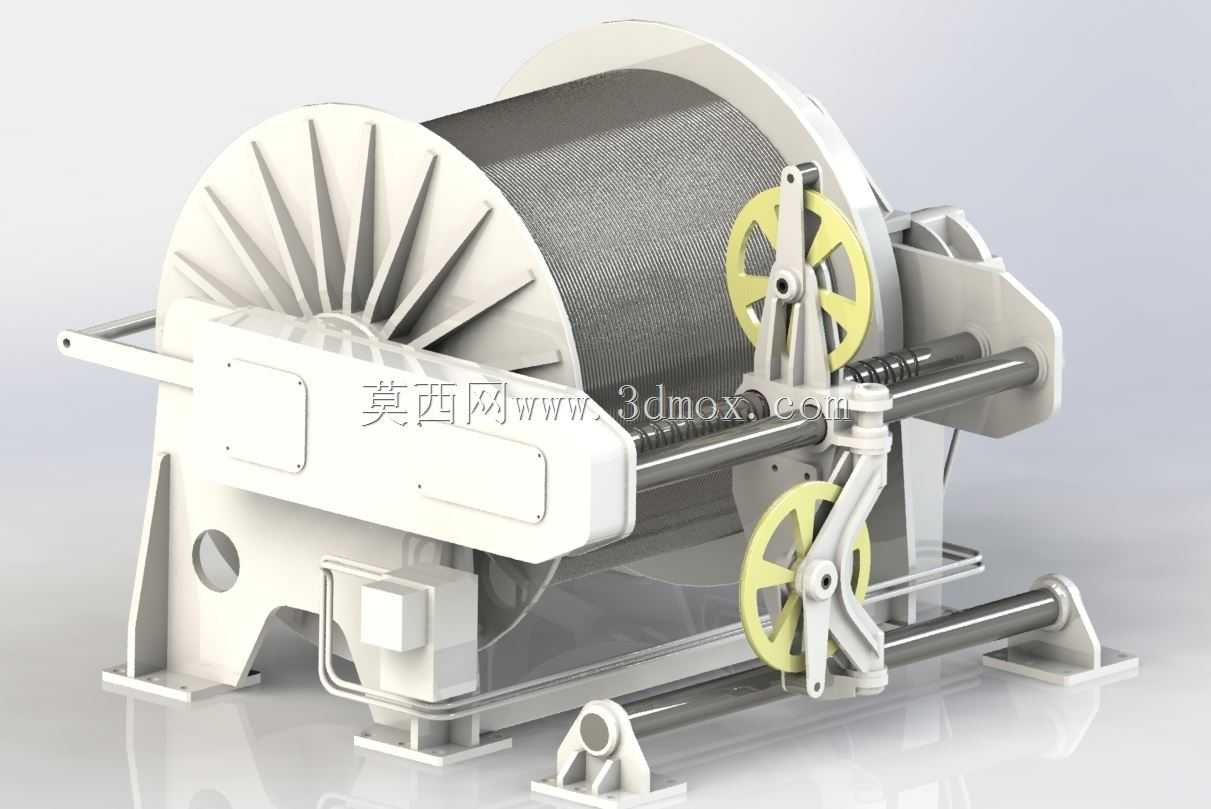

这款牵引绞盘主要应用于内河及远洋船舶的甲板作业场景，承担船舶系泊靠岸时的缆绳收放、锚泊辅助牵引、水上作业时的重物移位牵拉等核心作业任务，也可适配港口码头的临时牵拉、水上工程作业的缆索张紧工况，是船舶甲板系泊系统中不可或缺的核心作业设备。在实际使用过程中，该绞盘可通过卷筒的正反向转动完成缆绳的收放作业，自带的双向排绳机构能够在卷筒转动过程中同步沿轴向做往复移动，引导缆绳在卷筒表面逐层整齐排布，避免传统绞盘作业时容易出现的缆绳乱绳、叠绳、咬绳问题，大幅降低缆绳的非正常磨损，延长缆绳使用寿命，同时也能避免因缆绳排布紊乱导致的牵引力骤变、卡滞等作业风险，提升系泊作业的稳定性与安全性。从设计思路来看，该绞盘采用对称式机架承载结构，两侧立式支撑脚通过底部安装法兰与甲板基座刚性连接，能够将卷筒承载的大吨位牵引力均匀分散到安装基面，避免局部应力集中导致的结构变形；卷筒主体采用辐条式端盘设计，在保证整体结构强度、满足大容绳量要求的前提下，有效降低设备自身重量，适配船舶甲板对设备载荷的限制要求；排绳机构采用齿轮联动的传动设计，与卷筒主轴保持固定传动比，无需额外配置独立驱动源即可实现排绳动作与卷筒转动的精准同步，简化设备整体结构，降低后期维护成本。在安装边界方面，该绞盘的底部支撑脚采用标准化的法兰安装孔位布局，安装时需在甲板预留对应尺寸的平整安装基面，保证支撑面平面度误差控制在合理范围内，避免机架安装后产生内应力；设备整体的轴向与径向尺寸充分考虑船舶甲板的通行与作业空间要求，两侧突出的传动机构与机架边缘预留足够的操作维护空间，卷筒的容绳量可适配不同直径的船舶系泊缆绳，排绳机构的往复行程与卷筒有效作业长度完全匹配，保证全行程范围内的排绳导向精度，设备整体的结构布局紧凑，传动部件均设置对应的防护结构，能够适应船舶甲板高湿、高盐雾的恶劣作业环境，长期作业过程中可保持稳定的传动精度与作业可靠性。
