机用螺杆式台虎钳夹紧工装三维设计

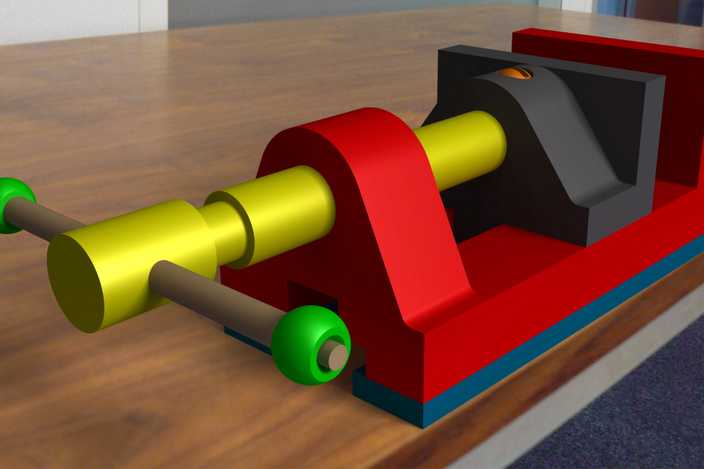

本作品为机用螺杆式台虎钳的三维建模设计成果，建模阶段采用参数化特征建模思路，先完成整体装配布局的骨架草绘，明确固定钳身、活动钳身、传动螺杆、手柄、螺母副、钳口垫等核心部件的空间位置与装配约束关系，再逐个拆分零件完成实体建模。建模过程中对传动螺杆的梯形螺纹特征采用螺旋扫描方式生成，保证螺纹牙型参数与实际传动标准一致，避免简化建模导致的装配干涉问题；固定钳身与活动钳身的导轨配合面做了公差适配的结构预留，还原真实台虎钳滑动副的配合间隙设计。材质与渲染阶段，针对不同部件匹配对应物理材质：钳身主体采用铸铁材质，调整漫反射粗糙度参数还原铸铁件哑光磨砂的金属质感，边缘处添加轻微的使用磨损痕迹提升真实感；传动螺杆采用调质钢材质，设置适度的金属反射率与细微的机加工纹理，表现金属加工件的表面特征；手柄两端的握球采用工程塑料材质，添加鲜亮的绿色漫反射颜色与轻微的塑料高光，区分金属部件的视觉表现；底座部分添加橡胶防滑垫材质，还原台虎钳放置使用时的防滑结构细节。结构设计上还原了台虎钳的核心传动逻辑：通过转动手柄带动传动螺杆旋转，配合固定在活动钳身内的螺母副将旋转运动转化为活动钳身的直线往复运动，实现钳口的开合与夹紧动作，钳口位置设计了可更换的带齿防滑钳口垫，提升夹紧工件时的摩擦力，避免工件夹持过程中打滑。渲染阶段采用室内工作台场景，设置柔和的顶光与侧方补光，模拟车间自然光照明效果，调整阴影参数让模型在木质工作台面投射出自然柔和的阴影，同时添加适度的环境反射，让金属部件表面呈现出真实的环境反光效果，整体渲染效果清晰展现台虎钳的结构组成与外观特征，可用于钳工工装教学演示、机械结构原理展示、相关工装设计参考等场景，建模过程中所有零件均保留完整的特征建模历史，可根据实际使用需求调整钳口开度、整体尺寸、螺杆参数等，适配不同规格工件的夹持需求。
