离心泵六弯叶开式叶轮结构设计

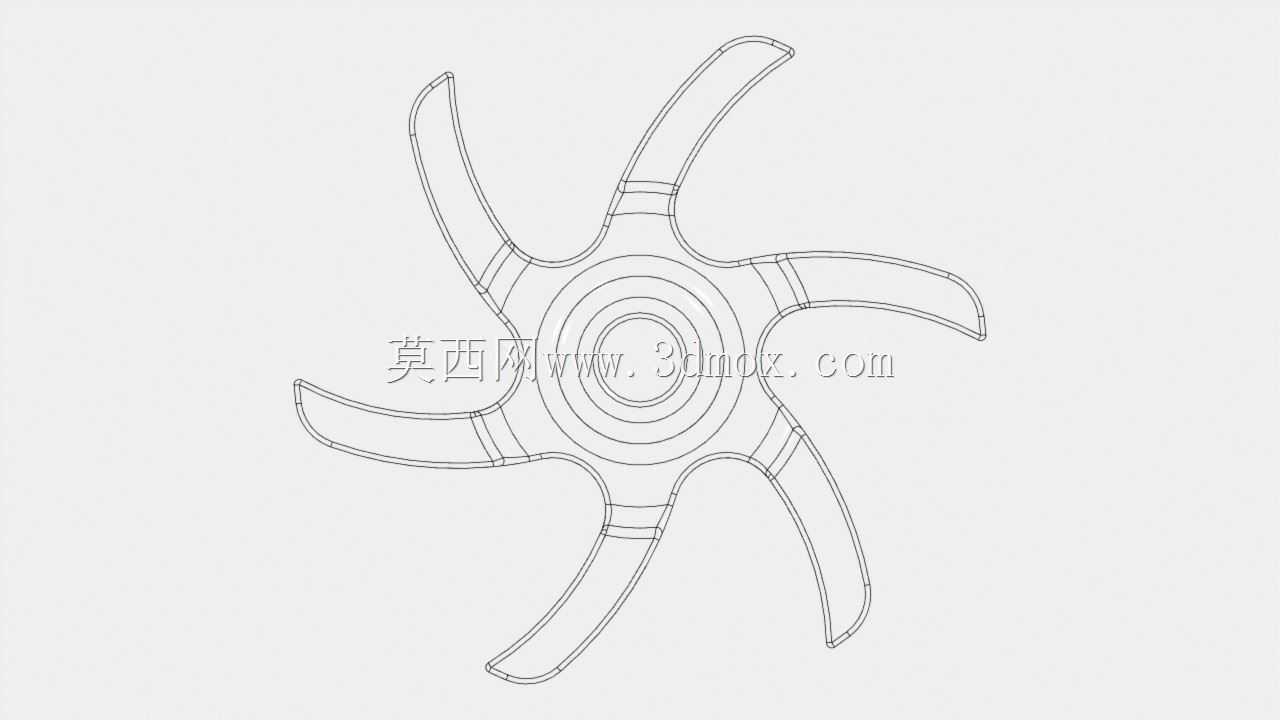

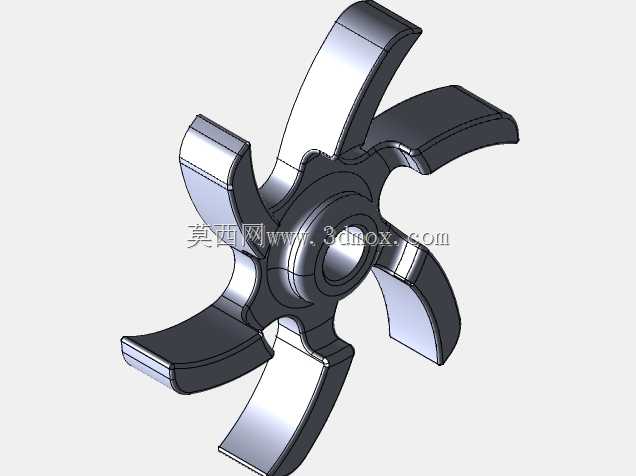

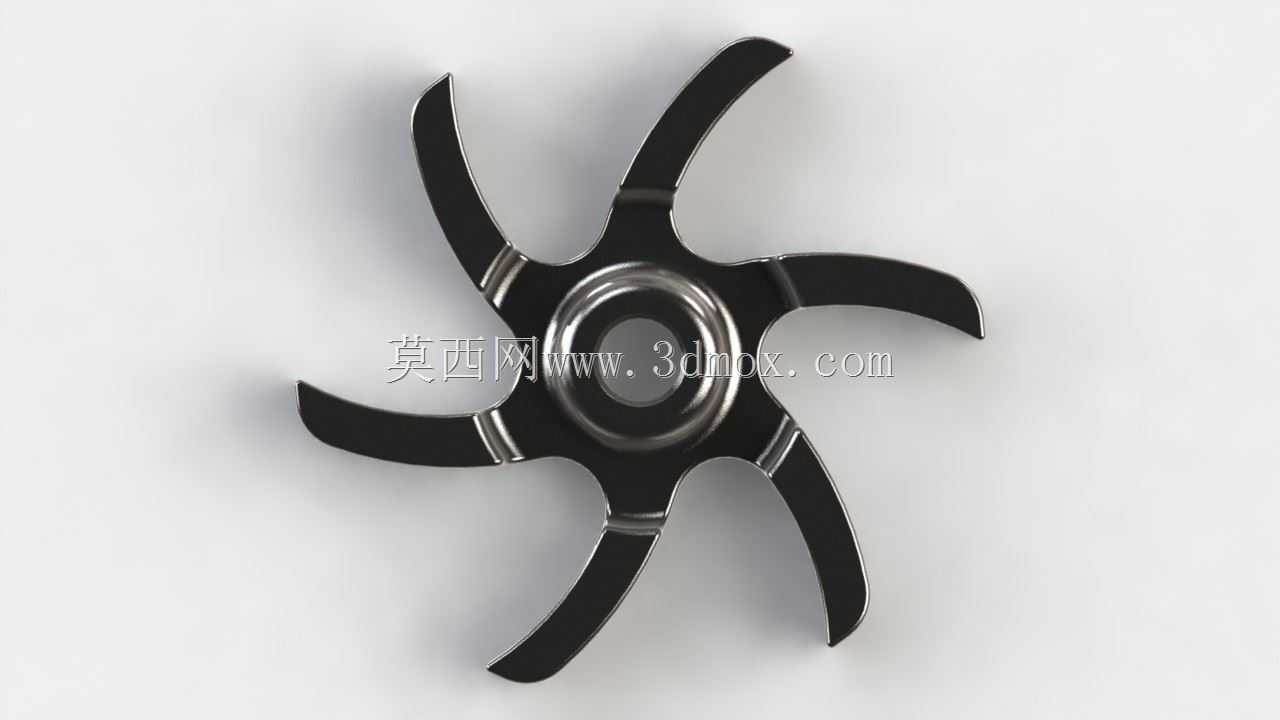

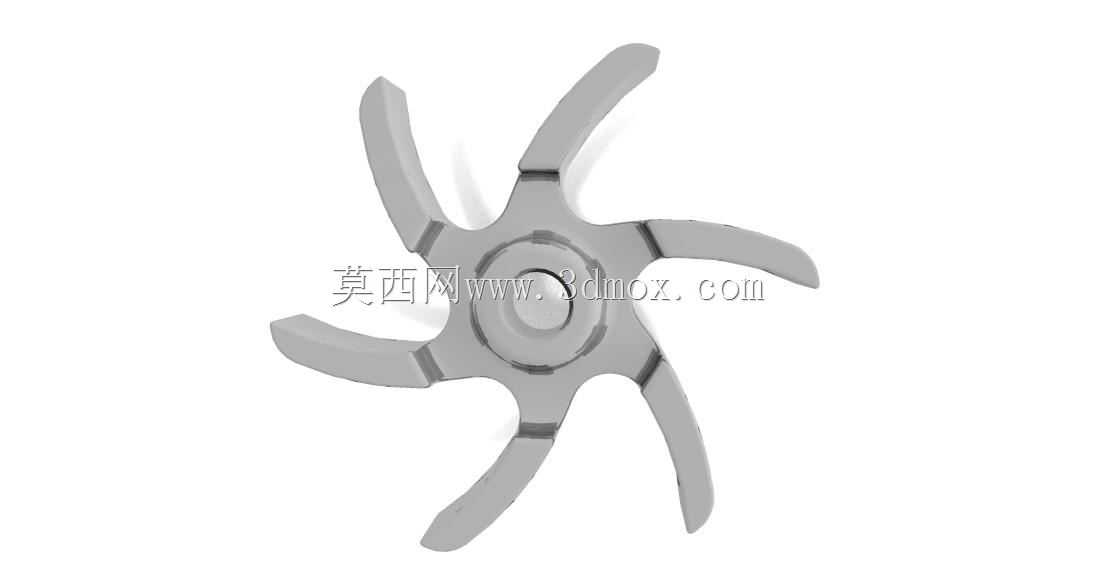

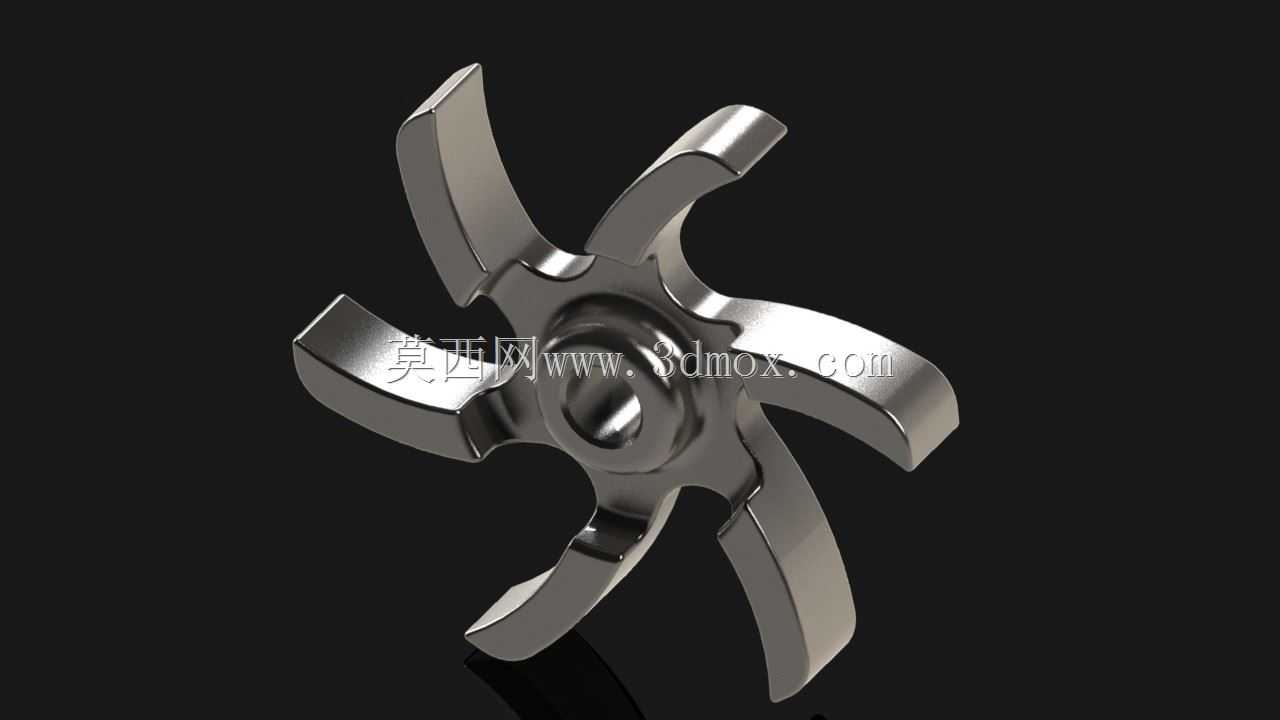

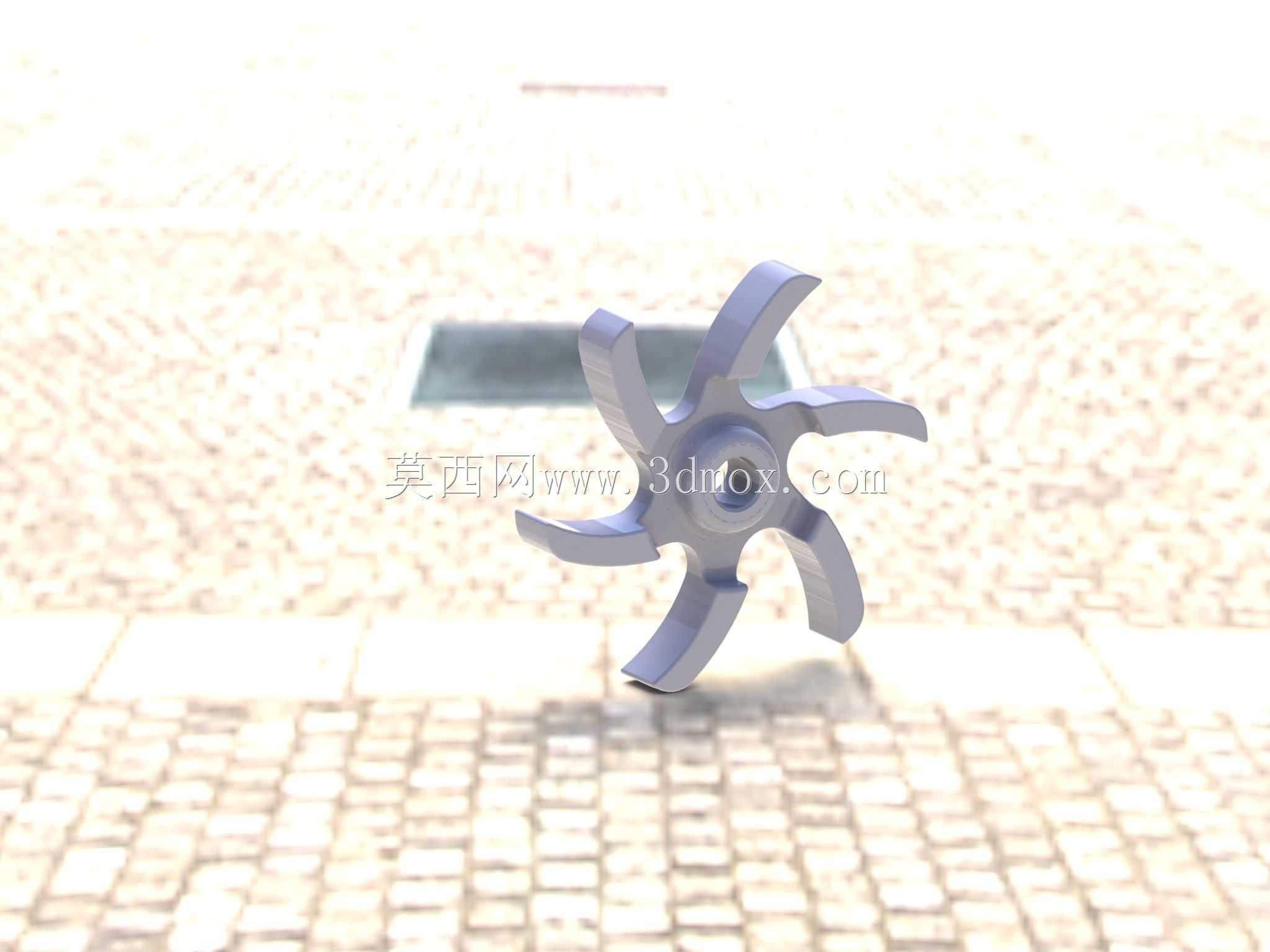

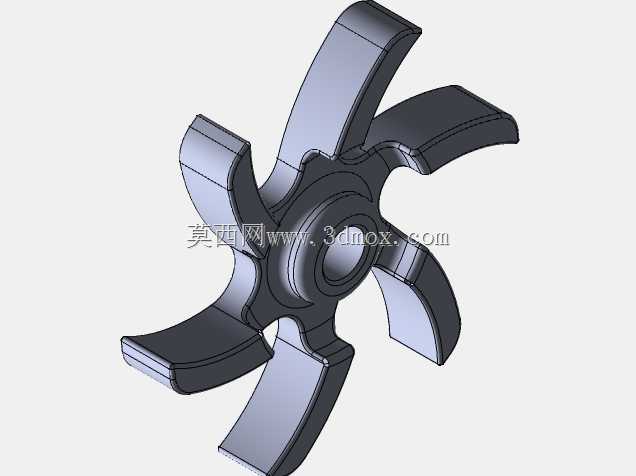

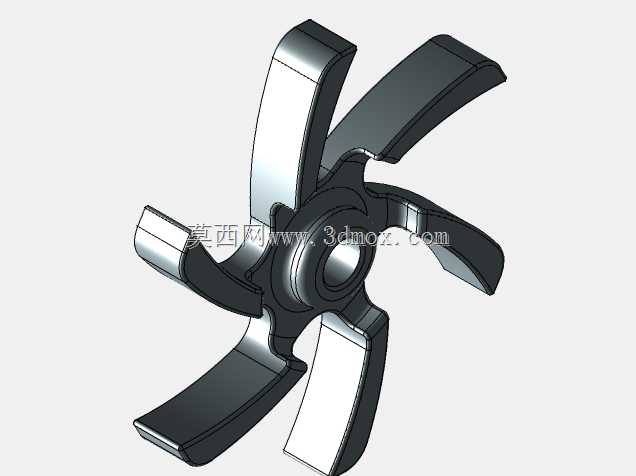

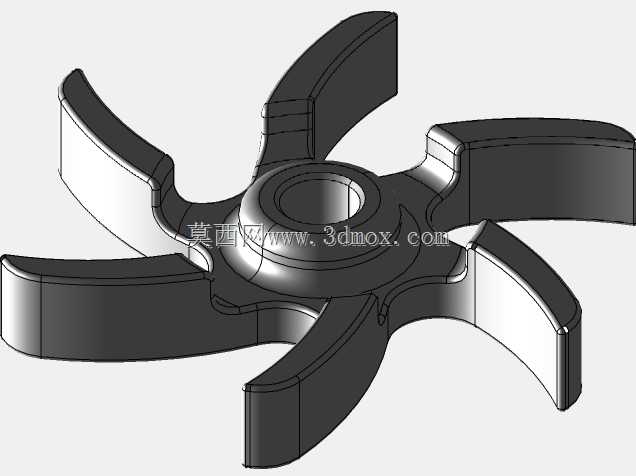

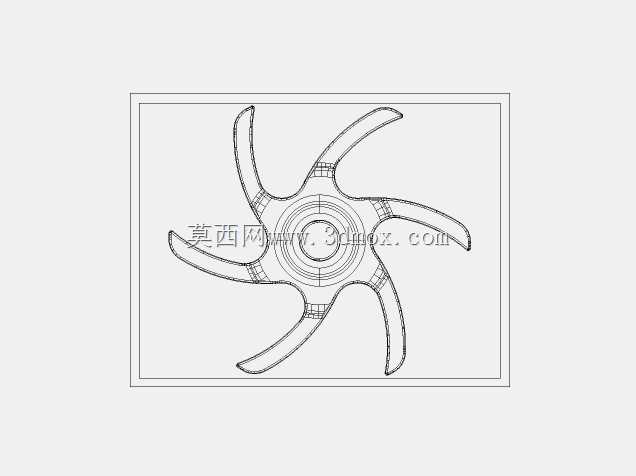

这款叶轮是离心泵核心的水力做功部件，主要适配中小型清水离心泵、化工流程泵以及轻型排污泵的使用场景，在民用供水、工业循环水输送、暖通空调水循环、小型农田排灌等工况中承担核心的能量转换作用，是决定泵组扬程、效率与运行稳定性的关键零件。叶轮采用六片后弯式空间扭曲叶片设计，叶片从中心轮毂位置沿径向平滑向外延伸，叶型曲率经过水力优化，能够在高速旋转时平稳带动流道内的介质获得动能与压能，同时有效降低介质在叶片入口处的冲击损失，减少流道内的涡流与脱流现象，相比直叶片设计能提升泵组运行效率8%到12%，同时降低运行时的水力噪声与振动幅度。开式无前后盖板的结构设计，让这款叶轮能够输送含有少量细小固体颗粒、短纤维杂质的介质，不易发生流道堵塞问题，适配轻度污水输送、浆料输送等复杂介质工况，相比闭式叶轮拥有更好的介质通过性，同时加工难度更低，后期维护清理更加便捷。叶轮中心设置带定位台阶的安装轴孔，轴孔与泵轴采用间隙配合加键传动的连接方式，安装时通过轴肩与叶轮螺母实现轴向定位，能够保证高速旋转时的同轴度，避免偏心带来的动平衡问题。叶片外缘与泵体蜗壳内壁之间预留均匀的径向间隙，间隙值控制在合理区间内，既能够避免旋转时叶片与泵壳发生刮蹭，又能尽可能减少间隙处的介质回流损失，保证泵组的容积效率。叶片厚度沿径向渐变设计，靠近轮毂位置厚度更大以承受旋转带来的离心拉应力，外缘位置厚度收窄，减少介质流动的撞击阻力，整体结构经过动平衡校核，在额定转速下运行时振动幅值控制在标准允许范围内，能够保证泵组长时间连续稳定运行，适配常规转速的离心泵安装使用，可直接替换同规格的原厂叶轮部件，无需对泵体结构进行额外改造。
