多场景适配手动式抱紧夹持夹具结构

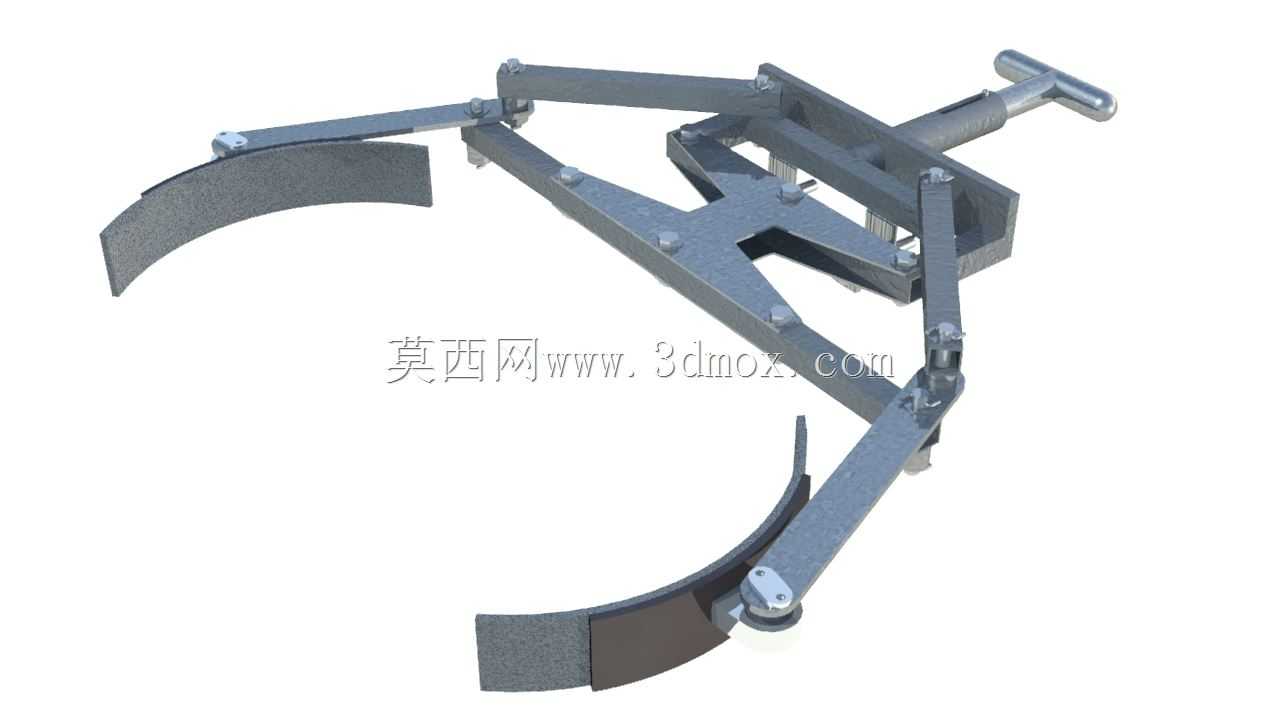

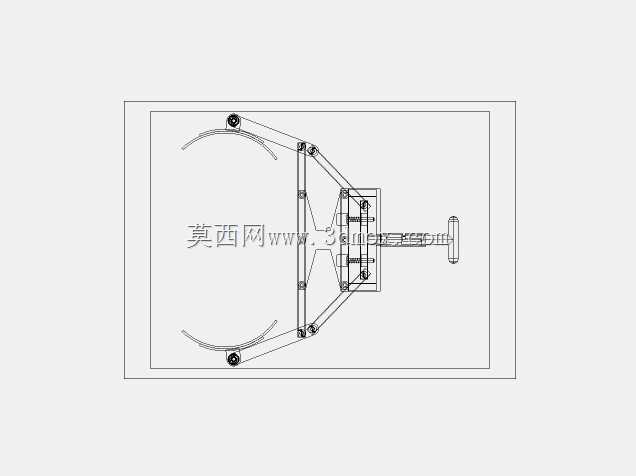

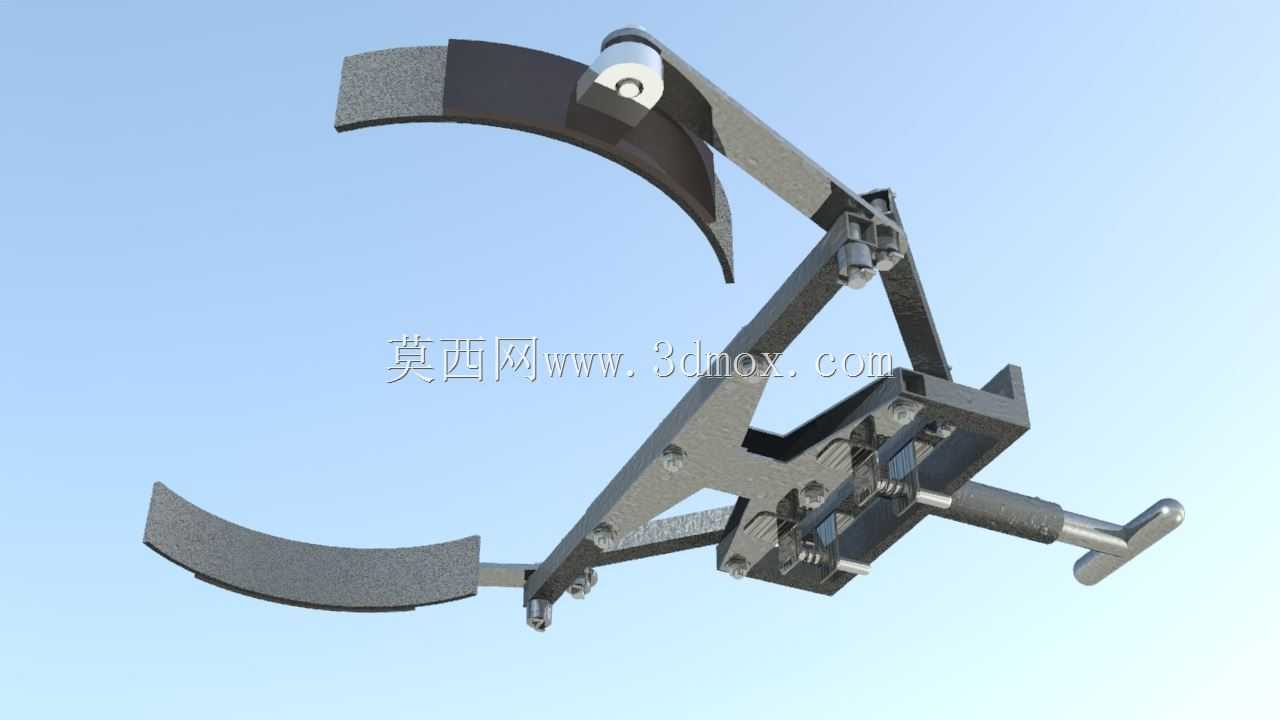

这款手动抱紧式夹持夹具，核心采用对称四连杆联动的结构设计，通过顶部的T型手摇柄输入操作力矩，驱动中部的十字交叉传动架同步收拢两侧的弧形抱臂，实现对圆柱类、异形回转类工件的稳定抱紧夹持，整套机构无多余冗余部件，力传递路径直接高效，操作时仅需单人摇动手柄即可完成夹紧与松脱动作，无需额外辅助动力源，在无气源、无电源的野外作业、临时检修场景下也能正常使用。从实际应用场景来看，该夹具最初围绕医疗设备的部件装夹需求开发，可适配不同直径的医疗罐体、管状构件的固定与转运，同时其结构具备极强的拓展性，将手动驱动端替换为气动千斤顶动力单元后，即可适配大负载的夹持需求，能够延伸应用于军工装备的部件拆装、太空探测设备的样本抓取固定、工业机器人末端执行器的夹持作业等多个领域，甚至可适配管道施工中的圆管对接固定、仓储场景中的圆柱类货物周转搬运等民用场景。在功能特性层面，两侧弧形抱臂的内弧面预留了防滑衬垫安装位，可根据被夹持工件的材质更换橡胶、聚氨酯或者金属防滑衬垫，既可以避免夹伤工件表面，也能提升夹持摩擦力，防止大重量工件在夹持过程中出现滑脱；四连杆的联动设计保证了两侧抱臂的动作完全同步，夹持时工件自动对中，无需额外调整定位，大幅降低装夹找正的时间成本。设计思路上，整套机构采用模块化的铰接布局，所有连接节点均采用销轴铰接，磨损后仅需更换销轴与轴套即可完成维护，无需整体报废更换部件，有效降低全生命周期的使用成本；整体框架采用高强度型钢焊接后加工成型，在保证结构刚性的前提下尽可能压缩整体厚度，安装边界上，夹具主体的安装基面预留了标准螺栓孔位，可直接固定在工作台面、移动支架或者机械臂末端，适配不同的安装载体，抱臂的开合范围覆盖常规直径的圆柱类工件，无需更换抱臂即可适配一定尺寸区间内的工件夹持需求，适配性极强。
