F1防御型杀伤手榴弹外观结构设计

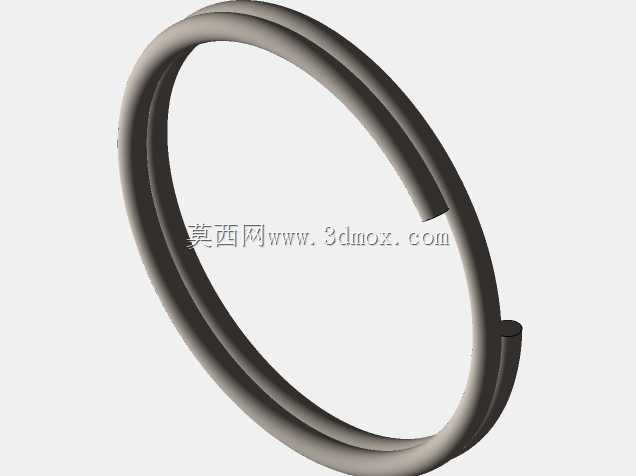

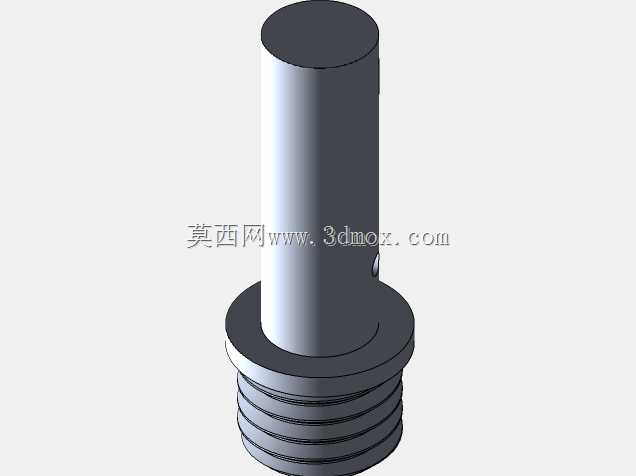

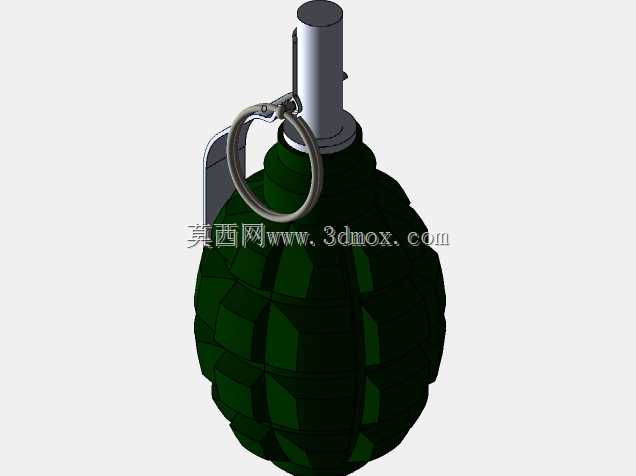

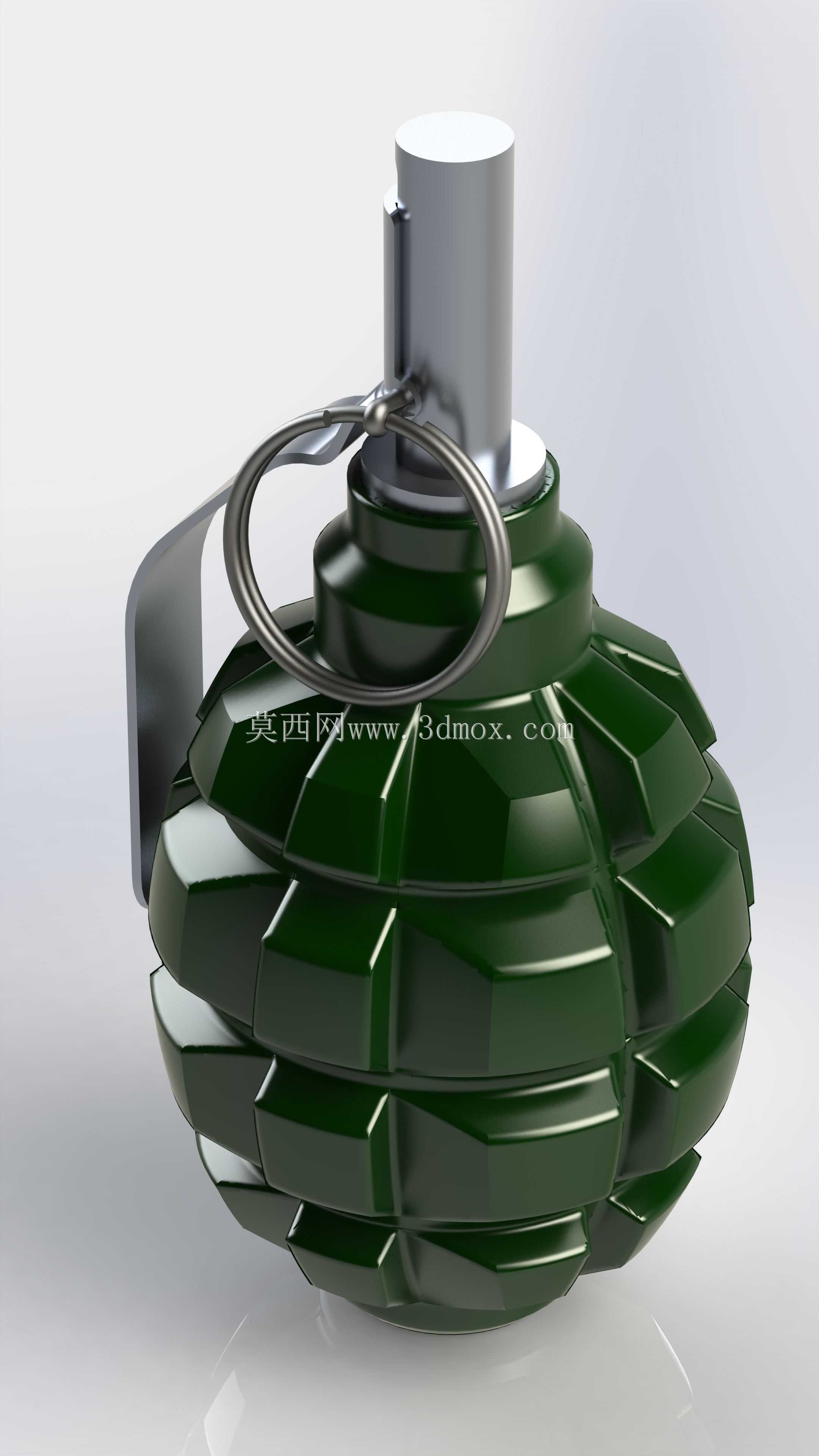

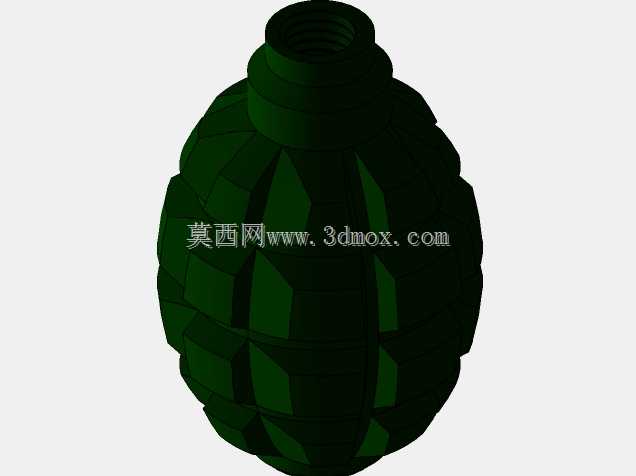

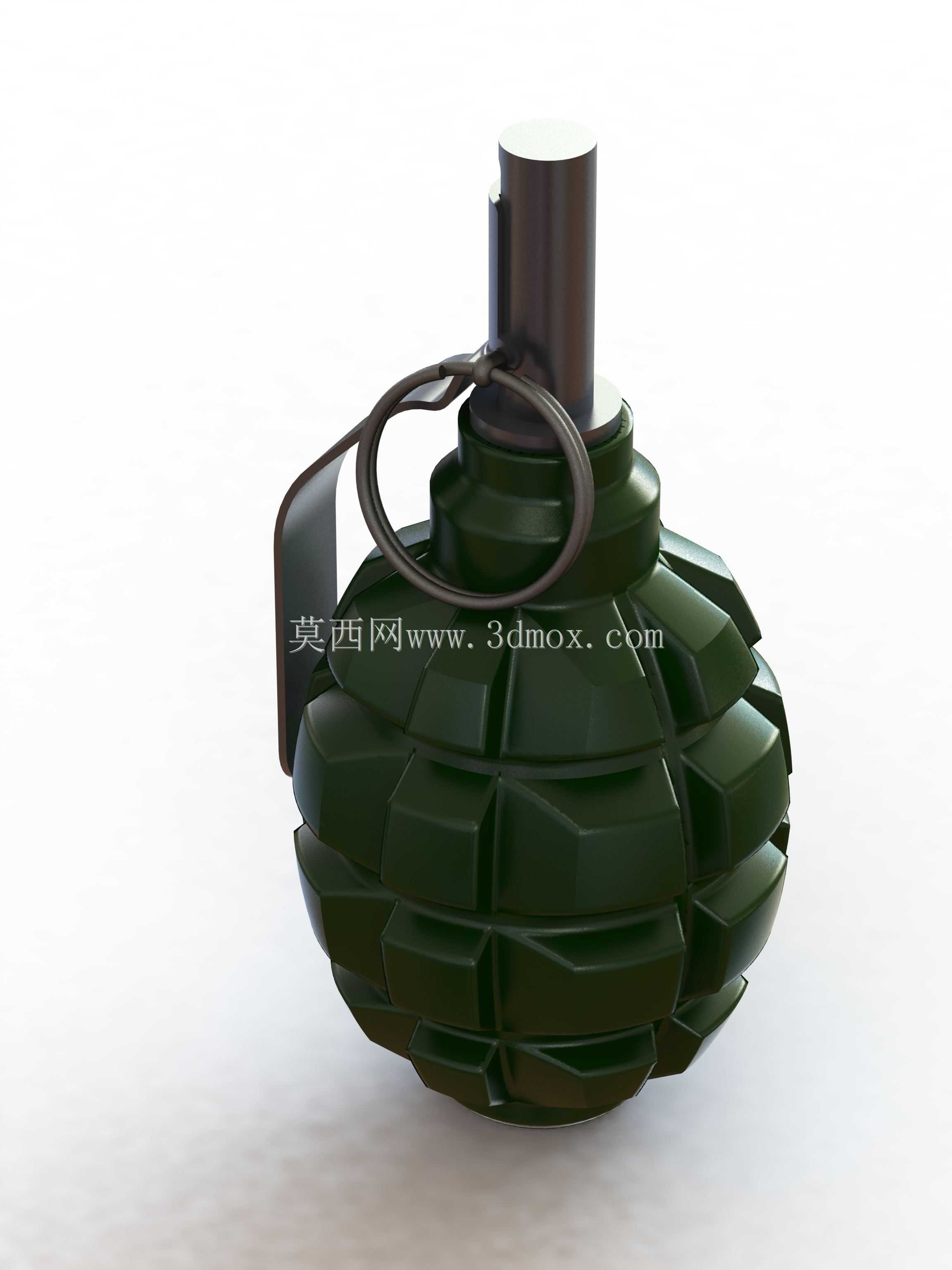

这款F1手榴弹的三维设计，围绕单兵近战使用的核心场景展开，适配步兵阵地攻防、城市巷战清缴、野外遭遇作战等多类近距离作战场景，作为单兵携行的面杀伤武器，其核心用途是在有限投射距离内，通过预制破片覆盖杀伤半径内的有生目标，同时可依托爆炸冲击波实现轻防护工事内的目标压制，填补枪械直射火力的覆盖盲区。在功能特性设计上，整体结构分为引信组件、弹体战斗部、保险机构三个核心模块，保险机构采用拉环保险握片的经典结构，在携行状态下保险握片通过保险销锁定，限制击针击发动作，拔出保险销后握片在击针簧作用下弹开，击针撞击火帽触发延期药管，经过固定延期时长后引爆雷管，进而起爆弹体内装药，整套动作逻辑经过多轮结构校验，确保携行时的安全性与投掷后的动作可靠性。弹体的外形设计充分兼顾握持手感与破片杀伤效果，整体采用扁球形轮廓，弹体外壁预制交错排列的菱形破片刻槽，刻槽深度经过反复测算，既保证爆炸时刻槽位置形成应力集中，产生大小均匀、飞散角度覆盖全面的杀伤破片，又能避免刻槽过深导致弹体结构强度不足，在携行过程中出现磕碰破损。弹体顶部的引信安装座采用同轴圆柱结构，与弹体上端面精准贴合，保证引信与战斗部的同轴度，避免起爆时能量传递出现偏移影响杀伤效果；保险握片采用弧形贴合设计，自然贴合弹体上部轮廓，握持投掷时不会产生硌手的异物感，拉环采用大直径圆环结构，方便佩戴战术手套时快速操作拔出保险销。在尺寸与安装边界设计上，整体高度控制在成年人单手握持的舒适区间，弹体最大直径适配常规单兵装具的手榴弹仓尺寸，可顺利放入通用携行具的专用仓位，不会出现卡滞或晃动异响；引信组件与弹体采用螺纹连接结构，连接螺纹的公差配合经过严格控制，既保证平时结合牢固不会松脱，又能在生产装配与勤务维护时快速拆装；弹体表面采用哑光军绿色涂层设计，避免在野外环境下产生反光暴露位置，同时涂层具备一定的防锈抗腐蚀能力，适配高温、高湿、多沙尘等复杂野外环境的使用需求，弹体底部做平整处理，可临时直立放置在平面上，方便战术布置时的临时摆放。整套设计在还原经典F1手榴弹结构特征的基础上，对各部件的配合公差、人机交互细节做了优化调整，让结构合理性与使用便利性得到更好的平衡。
