商用11/4英寸缸锁三维结构设计

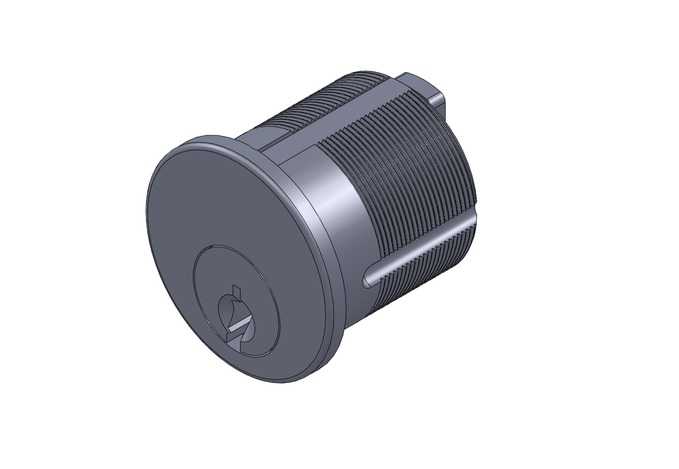

本作品为商用缸锁的三维数字化设计成果，建模阶段采用SolidWorks平台完成全参数化结构搭建，整体遵循商用门锁的行业装配规范与尺寸标准，还原了缸锁从外观到内部装配逻辑的完整结构。模型主体采用回转体基础特征建模思路，首先通过旋转凸台命令生成锁芯主体的圆柱基体，针对外圆柱面的密集防滑螺纹结构，采用螺旋线扫描切除的方式完成齿形构建，每一圈螺纹的齿距、齿深均参考商用缸锁的实际安装配合尺寸设置，保证模型与对应安装孔位的适配性。锁体前端的钥匙插孔区域，通过多步拉伸切除与圆角修饰完成特征构建，插孔内部的弹子槽位采用阵列特征批量生成，精准还原机械锁芯的弹子装配卡位结构，锁体侧面的定位凸台与导向槽，分别通过拉伸凸台与扫描切除命令制作，用于实现锁芯在锁壳内的转动限位与装配定位。材质渲染阶段，为锁体整体赋予哑光锌合金材质，调整材质的粗糙度、金属度参数模拟商用锁具常用的压铸锌合金表面质感，对螺纹边缘、凸台棱角位置添加细微的倒角高光效果，还原金属机加工后的边缘质感，同时对钥匙插孔内部做暗部材质处理，强化结构的纵深视觉效果。设计过程中充分考虑商用门锁的使用场景需求，整体结构紧凑无冗余特征，所有配合面均预留合理的装配间隙，外螺纹的尺寸公差参考门窗五金的安装通用标准设置，既保证锁体安装后的稳固性，也预留了锁芯转动的合理活动空间，模型的所有特征均保留可编辑参数，可根据实际生产需求调整锁体长度、螺纹规格、插孔形制，适配不同厚度的商用门体安装需求，整体建模逻辑清晰，特征树层级分明，无冗余建模步骤，可直接用于锁具结构验证、装配演示、产品渲染展示等场景。
