直线导轨式密封单元机械结构设计

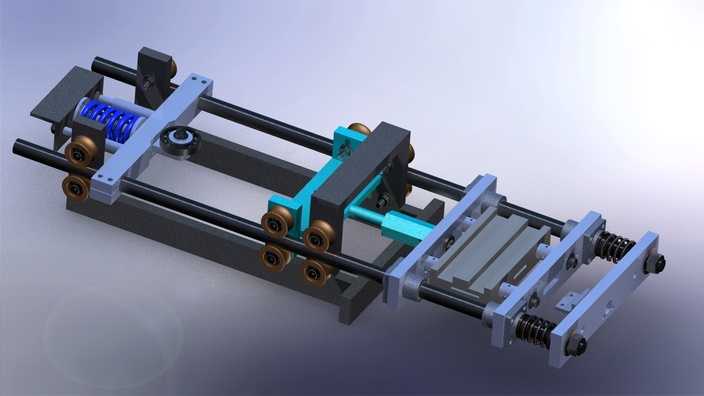

本作品为机械设备配套的密封功能单元三维建模成果，建模过程中严格遵循机械设计通用规范，对每一处装配结构都做了精准的尺寸约束与干涉校验。整体建模以双平行光轴导轨作为核心承载导向基础，导轨两端配置带安装基准的固定端座，端座与光轴的配合公差按照基孔制间隙配合设定，保证导向运动的顺滑度同时控制径向窜动误差。模型左侧设置了蓝色圆柱螺旋压缩弹簧预紧组件，弹簧参数按照密封工况所需的预紧力计算设定，弹簧外侧配套导向套筒避免压缩过程中出现偏斜失稳，套筒与相邻的滑动载板通过定位销完成同轴度固定。中部的青蓝色滑动座采用多组V型槽滚轮与光轴配合，滚轮内置模拟轴承结构，相比普通滑动衬套可有效降低往复运动的摩擦阻力，滚轮与滑动座的连接轴做了轴肩定位与卡簧槽结构还原，完全符合实际机加工零件的工艺要求。右侧的执行端集成了多组平行排布的密封件安装工位，工位两侧对称布置了小型复位弹簧，用于密封动作完成后的机构自动回位，端板处设置了可调式限位螺栓，可根据密封行程需求调整机构的极限运动位置。渲染阶段采用金属哑光材质模拟机架与结构件的钢材表面质感，弹簧部分采用高饱和度的蓝色工程塑料或弹簧钢氧化处理材质区分功能模块，滚轮部分做了金属亮面与橡胶外圈的分层材质设置，通过三点布光打出结构件的明暗层次，清晰展现每一层装配关系。设计思路围绕密封作业的稳定往复运动需求展开，将预紧、导向、执行、复位功能模块化拆分，既保证密封动作的压力均匀性，也预留了足够的安装调试空间，所有零件均可拆解用于生产加工参考，完整还原了密封单元从动力输入到密封执行的全链路机械逻辑，可直接用于同类密封设备的结构参考与方案验证。
