砂型铸造工艺用配套合板结构设计

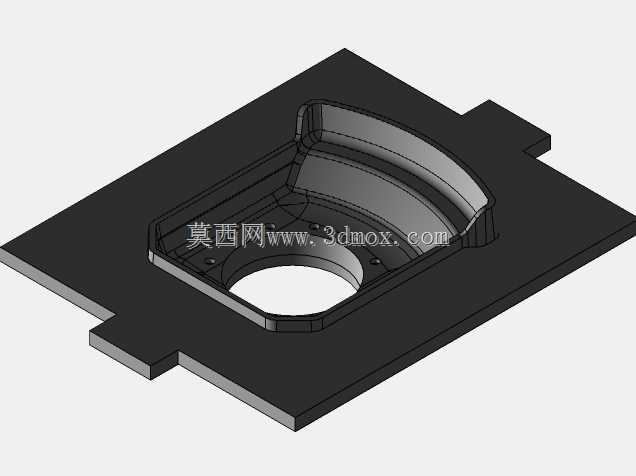

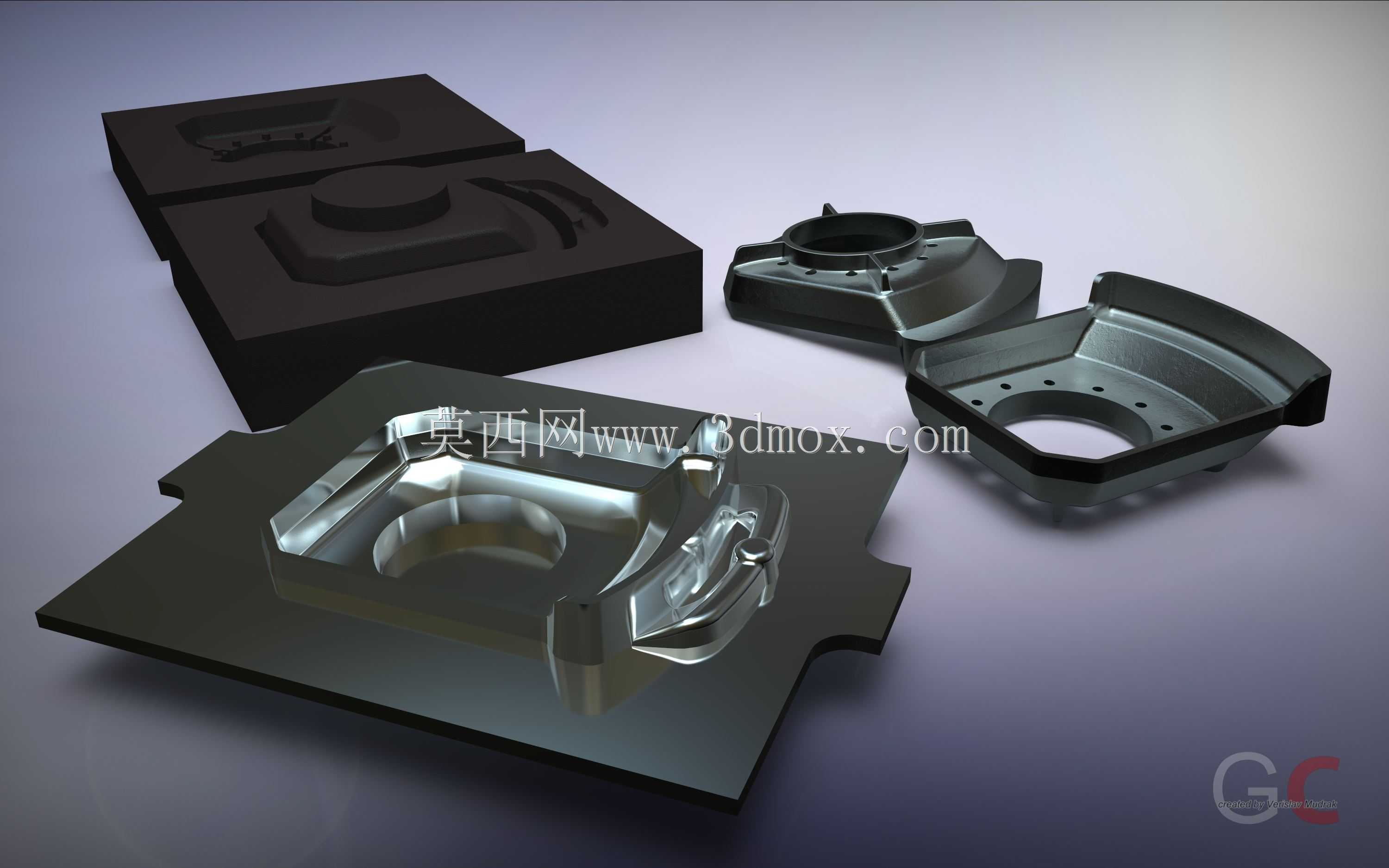

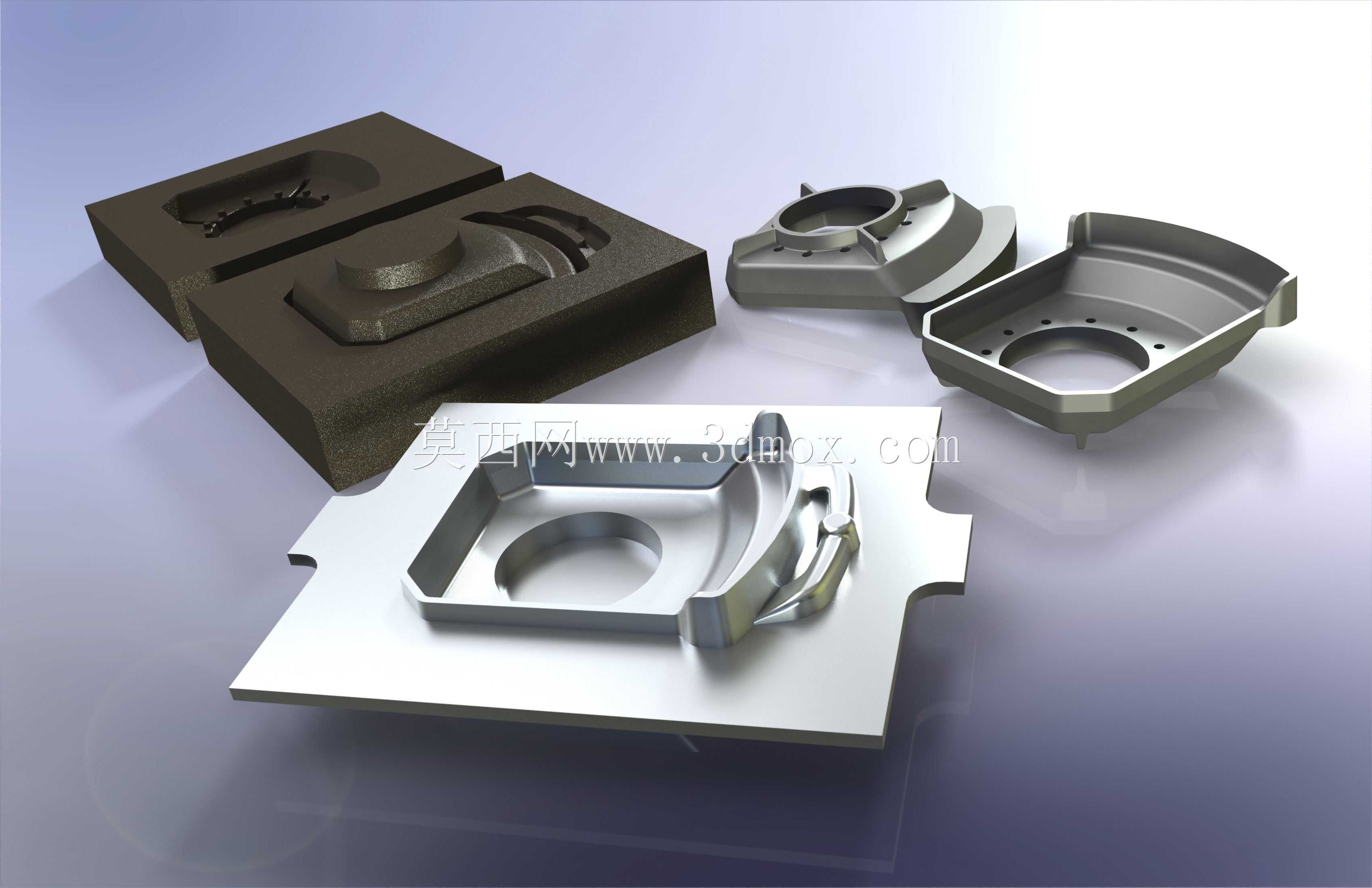

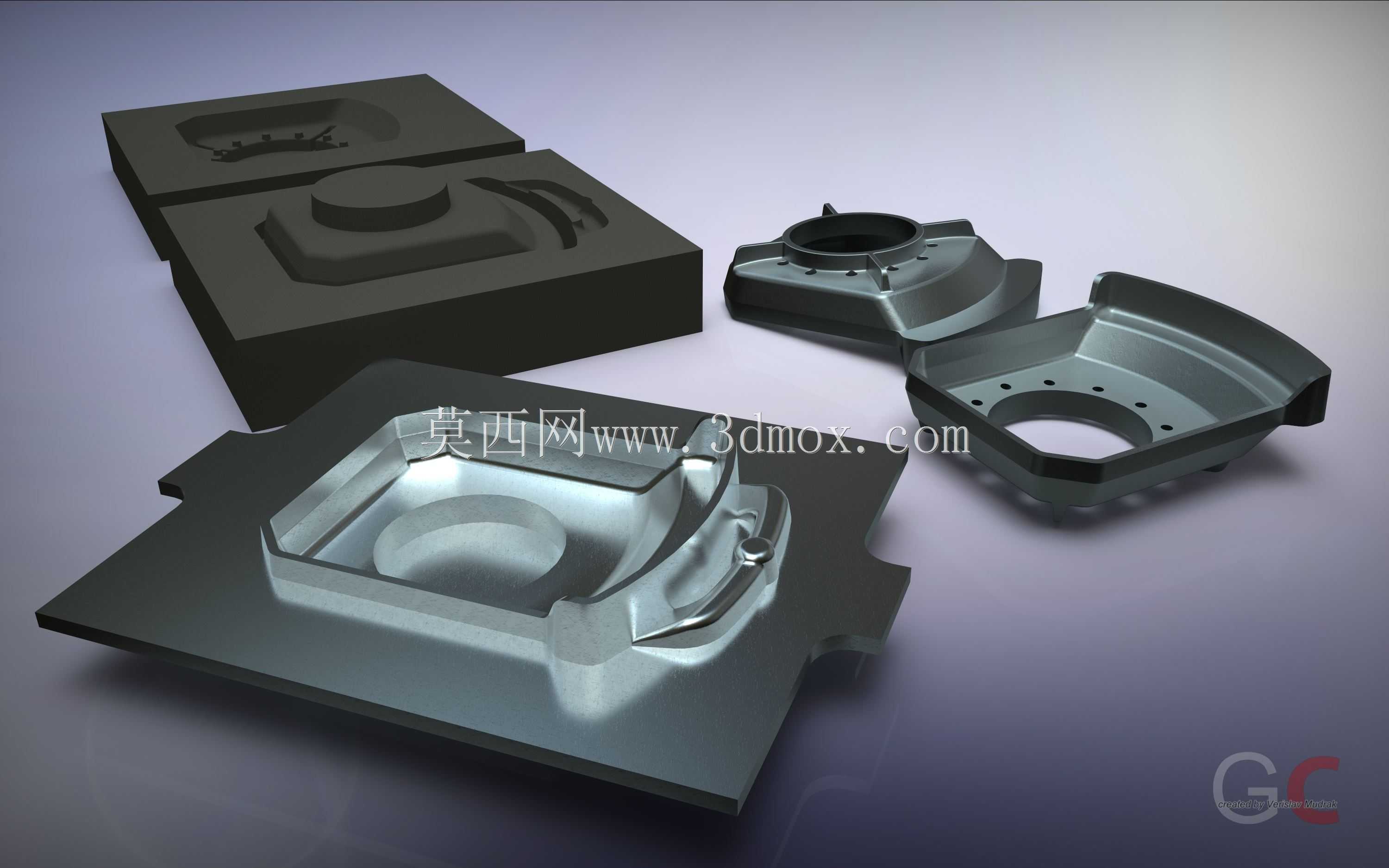

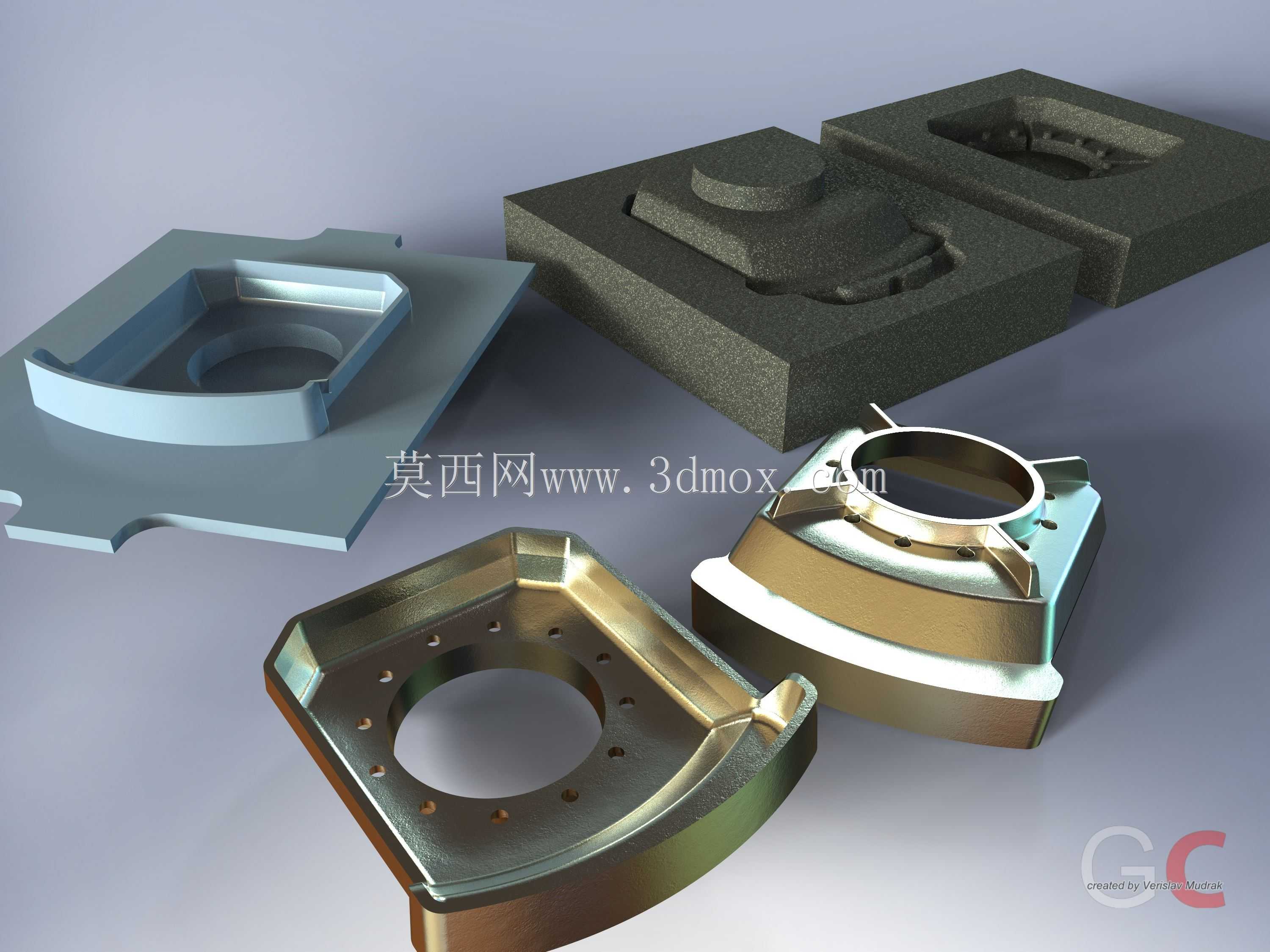

这套砂型铸造配合板，是面向砂型重力铸造生产场景开发的核心工装部件，主要应用于中小批量铸铁、铸铝类异形结构件的造型合型工序，在汽车零部件、通用五金配件、小型工程机械结构件的铸造生产线上应用广泛，是保障砂型合模精度、避免铸件错箱、飞边缺陷的关键工装组件。整套配合板分为上下两个配对单元，分别对应砂型的上模与下模定位基准，在实际生产流程中，下配合板固定在造型工作台的基准工位，完成填砂、紧实、起模工序后，上配合板通过定位结构与下板精准对齐，完成合型动作，后续可直接进行浇铸作业，无需额外调整型位偏差。从功能特性来看，这套配合板在分型面位置做了精准的轮廓适配，完全贴合铸件的分型边界，定位止口的配合间隙控制在0.1mm以内，能够有效抵消砂型紧实过程中产生的微量形变，避免合型后出现型腔错位，同时板体边缘设计了均匀分布的锁紧孔位，可配合快速夹钳实现上下板的压紧固定，防止浇铸过程中铁水压力顶开砂型造成跑火问题。在设计思路上，这套配合板优先考虑了铸造生产的耐用性与操作便捷性，板体主体采用加厚的铸铁材质加工，工作面做了磨削处理降低砂粒粘附，针对铸件的异形型腔位置，配合板上做了对应的让位凸台与沉槽，既能够在造型过程中对砂块形成稳定支撑，又不会干涉浇道与冒口的布置；定位结构采用了对角布置的圆销+菱形销设计，既保证了定位精度，又避免了过定位造成的合模卡滞问题。从安装边界来看，整套配合板的外形尺寸适配常规的小型造型工作台，板体边缘的安装孔位间距符合通用铸造工装的安装标准，可直接替换同规格的老旧配合板使用，无需对现有造型设备做额外改造；配合板的合模导向段做了15度的导入倒角，操作人员在合型时无需反复对位即可快速完成合模，能够有效降低造型工序的操作难度，提升单件造型的作业效率。在实际生产应用中，这套配合板能够适配多种相近轮廓的铸件生产，只需更换对应型腔位置的镶块即可完成快速换型，大幅降低了多品种小批量铸造生产的工装投入成本，同时板体表面做了防锈处理，在铸造车间高湿多尘的环境下能够长期保持工作面精度，减少日常维护的工作量。
