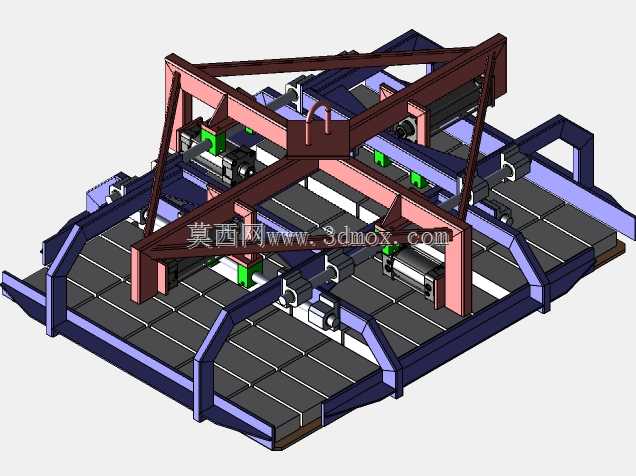

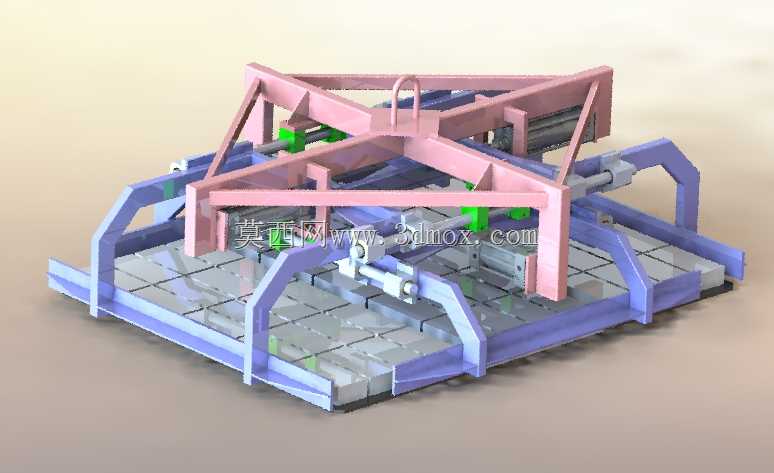

瓷砖抓取提升专用工装设备结构

该设备主要面向建筑陶瓷生产加工、仓储转运环节的瓷砖物料移载作业场景，适配大规格平面瓷砖的整垛抓取、垂直提升与工位转移动作需求，解决传统人工搬运瓷砖易出现的边角磕碰、表面划伤、作业效率低以及大规格板材单人无法独立搬运的行业痛点，可直接集成到瓷砖生产线的窑炉出料端、抛光打磨工位、包装码垛工位以及仓储出库的转运环节，也可配套桁架机械手、龙门吊具完成自动化产线的物料流转作业。设备整体采用框架式对称结构设计，底部为蓝色方管焊接成型的承托底框，底框内侧均匀排布多组柔性吸附与夹持复合执行单元，可同时接触瓷砖背面与侧边位置，避免单点受力造成的瓷砖碎裂问题；上部粉色框架为提升受力主体，顶部设置标准吊环接口，可直接与外部提升驱动机构、水平移载机构连接，框架内部集成多组同步传动组件，可保证所有夹持点位动作同步，不会出现单侧夹持偏斜导致的瓷砖滑落问题。设计过程中充分考虑瓷砖的脆性材料特性，所有与瓷砖接触的执行端均预留柔性缓冲件安装位，可根据瓷砖厚度、表面材质调整夹持压力与吸附力大小，适配不同规格的抛光砖、仿古砖、岩板等平面建材的抓取需求；整体结构采用模块化设计思路，底框尺寸可根据常规瓷砖的生产规格调整，横向与纵向的夹持单元间距可灵活调节，无需改动主体框架即可覆盖300*300mm到1200*2400mm区间的常见瓷砖尺寸，安装边界可适配现有多数陶瓷生产车间的工位间距要求，无需对原有产线布局进行大规模改造即可完成设备加装。设备的动作逻辑设计为下降到位后先触发底部吸附单元贴合瓷砖表面形成稳定负压，再驱动侧边夹持机构收拢贴合瓷砖侧边完成双重固定，确认所有点位受力均匀后再执行垂直提升动作，到达目标工位后先松开侧边夹持机构，再解除负压吸附将瓷砖平稳放置到目标位置，整套动作可配合产线控制系统实现全自动化运行，也可加装手动操作阀组适配半自动化作业场景，有效降低瓷砖搬运环节的人工劳动强度，减少物料转运过程中的残次品率，提升建材生产环节的整体流转效率。
