可调式方矩管滚轮焊接支撑工装

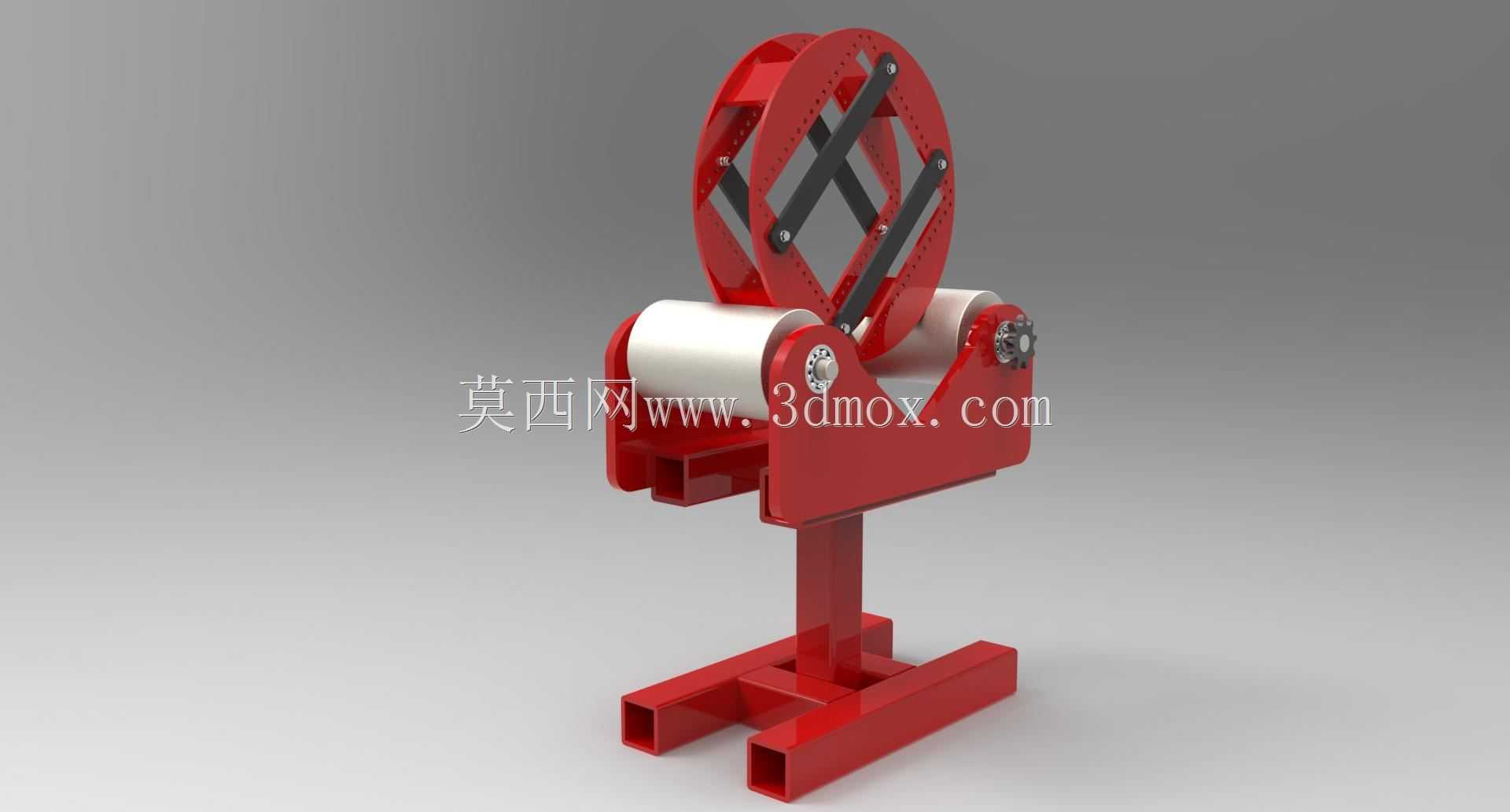

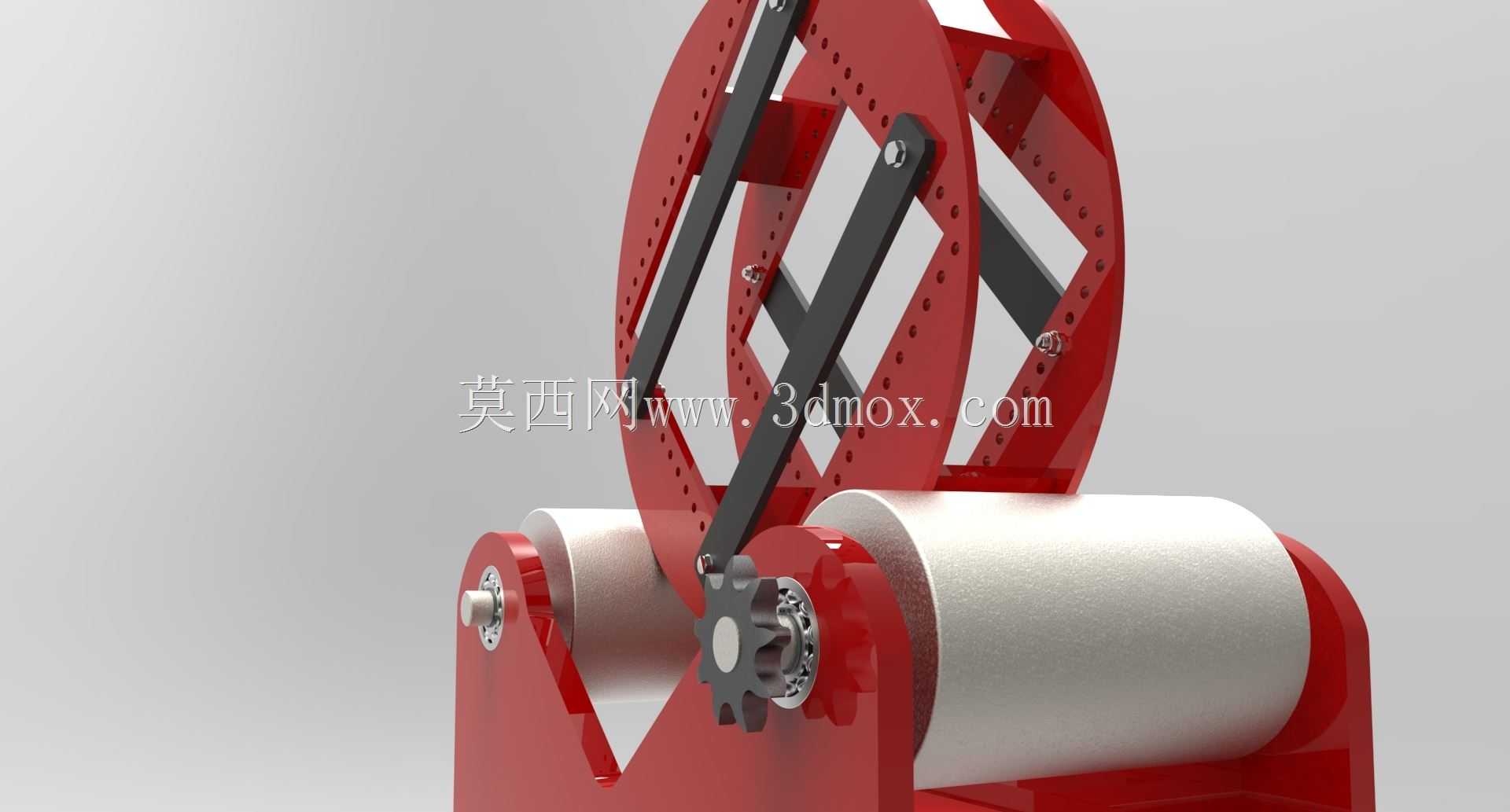

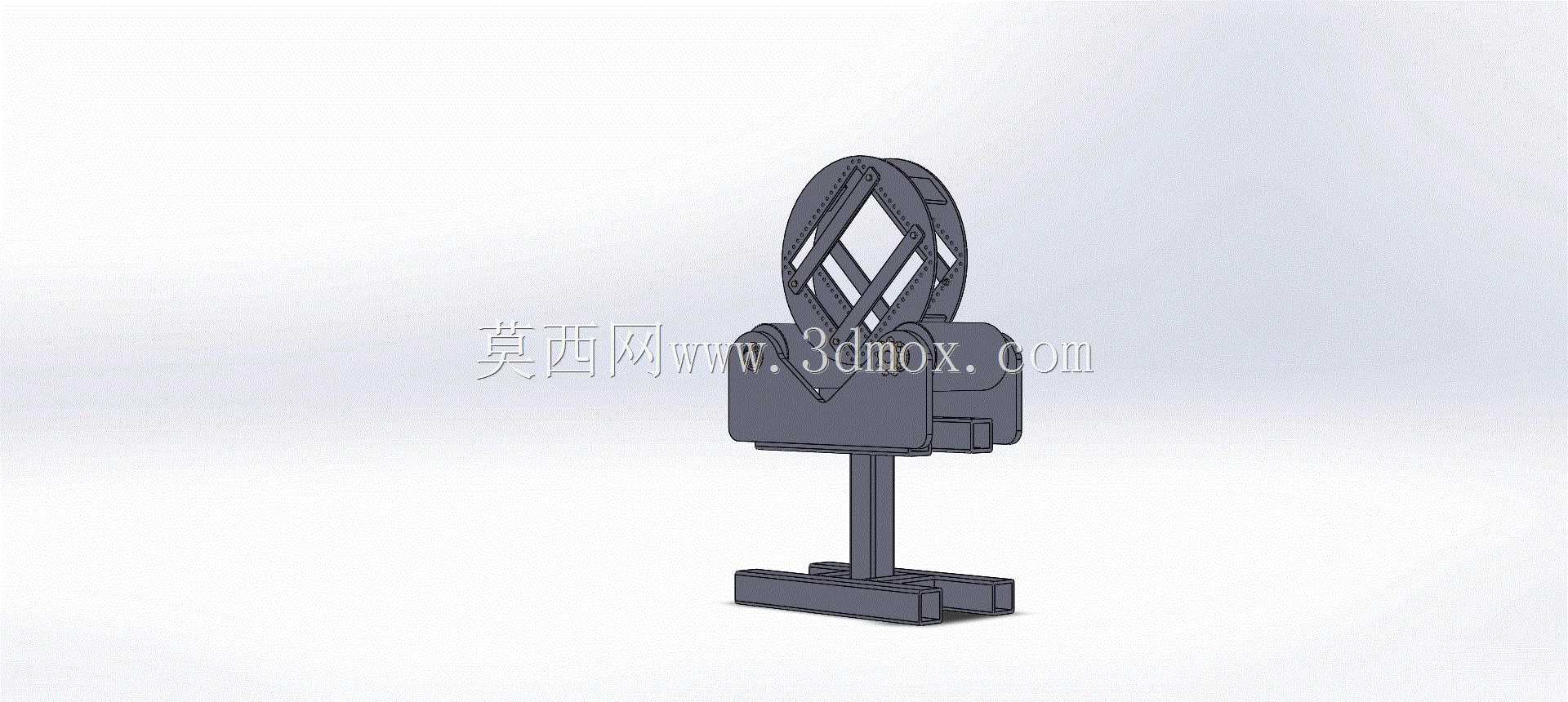

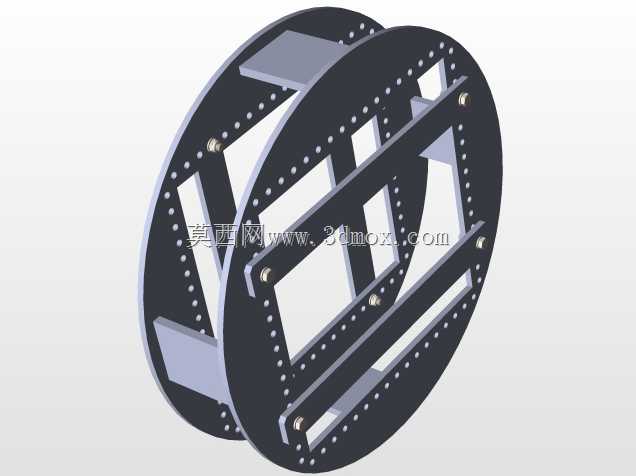

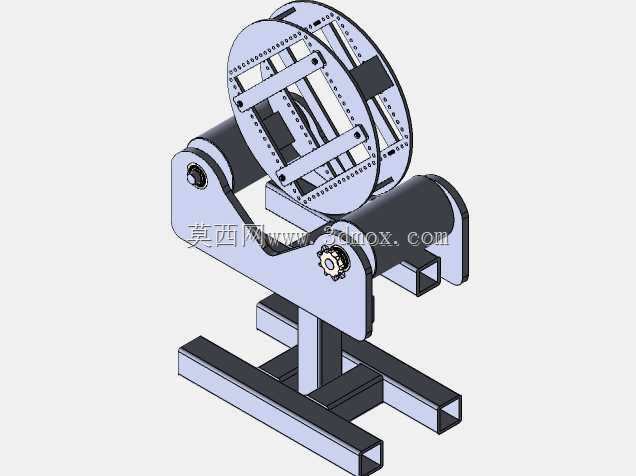

这款滚轮焊接支撑工装主要面向钢结构加工、型材预制、金属构件焊接车间的日常作业场景，专门解决长条形方矩管、型钢类工件环缝焊接、分段接长焊接时的工件转动、支撑定位难题，在车间批量型材焊接作业中，能够替代传统人工抬转、固定式垫架支撑的低效作业模式，大幅降低焊接作业的人工劳动强度，同时提升焊接过程的工件转动流畅度与定位稳定性。工装整体采用立式落地支撑结构，底部为双平行方管焊接成型的十字型安装底座，底座支腿向前后双向延伸，能够在车间平整地面、焊接工作平台上提供足够的支撑抗倾覆力矩，无需额外打膨胀螺栓固定即可满足常规中小型型材焊接的稳定性要求，安装边界覆盖范围小，可灵活挪动到不同焊接工位适配不同作业需求，不会占用过多车间作业空间。工装上部的核心支撑单元为一对平行布置的包胶滚轮，滚轮表面采用非金属耐磨包覆层，既能够避免硬质金属滚轮直接接触工件表面造成的型材表面划伤、压痕问题，也能增大滚轮与工件表面的接触摩擦力，防止工件转动过程中出现打滑、窜动偏移的问题。滚轮上方配套设计了剪叉式可调压紧限位机构，该机构通过交叉连杆的伸缩行程调整适配范围，孔板结构的调节位能够兼容绝大多数常规规格的标准方矩管、H型钢、IPE型钢等型材工件，针对不同截面尺寸的工件，仅需左右移动调节锁紧位置即可快速完成适配，无需更换额外的支撑垫块或者调整工装整体结构，换型调节的操作门槛极低，一线焊接操作人员无需额外培训即可快速完成适配调整。工装的滚轮转动副内置了滚珠轴承结构，能够将滚轮转动的摩擦阻力降到最低，工件转动过程顺滑无卡滞，配合可选的链轮电机驱动单元，可实现工件的匀速自动旋转，适配环缝自动焊接、长焊缝连续焊接的作业需求，让焊接操作人员无需反复手动翻动重型工件，即可完成整周焊缝的连续焊接作业，有效减少焊接过程中的工件翻动次数，降低工件吊装移位带来的安全风险，同时能够保证焊接过程中工件转动速度均匀，避免手动转动速度不均造成的焊缝成型参差不齐、焊穿、焊瘤等焊接缺陷，有效提升焊接成品的焊缝质量一致性。工装整体采用焊接结构件加工成型，主体结构强度充足，能够承受中小型型材工件的长期载荷作用，日常使用过程中仅需定期对轴承位置加注润滑脂、检查锁紧机构的紧固状态即可完成维护，维护成本极低，非常适合中小型金属加工车间、钢结构预制场的日常型材焊接作业使用，能够有效提升焊接作业的整体效率，降低作业人员的劳动强度。
