外燃式斯特林动力装置结构设计

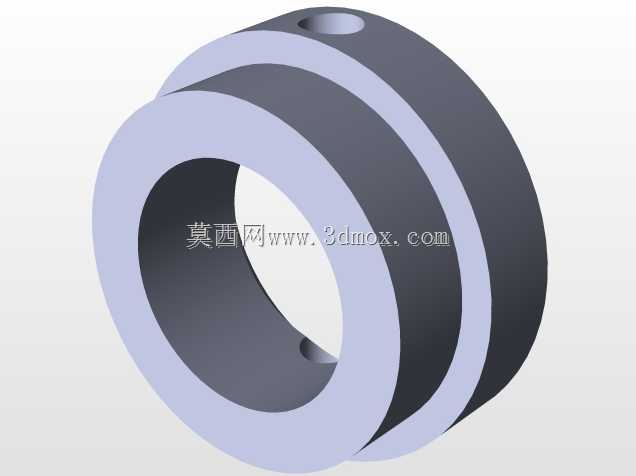

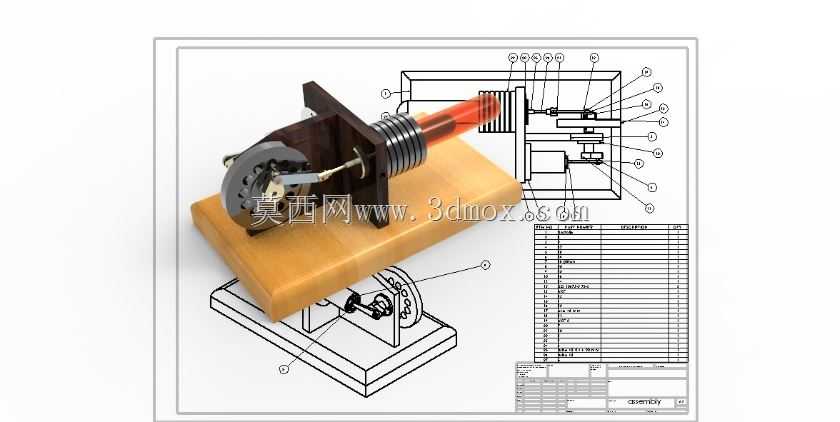

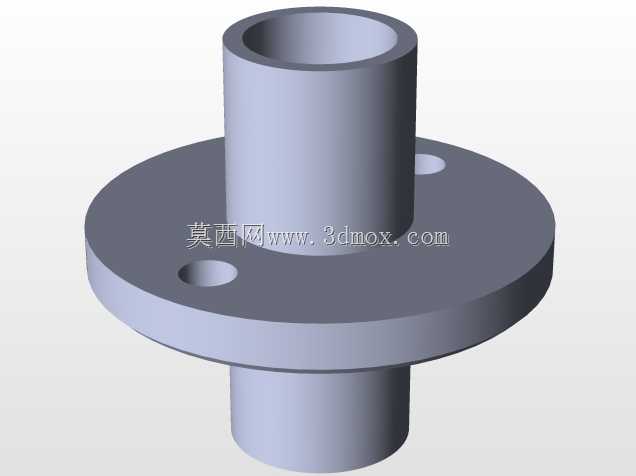

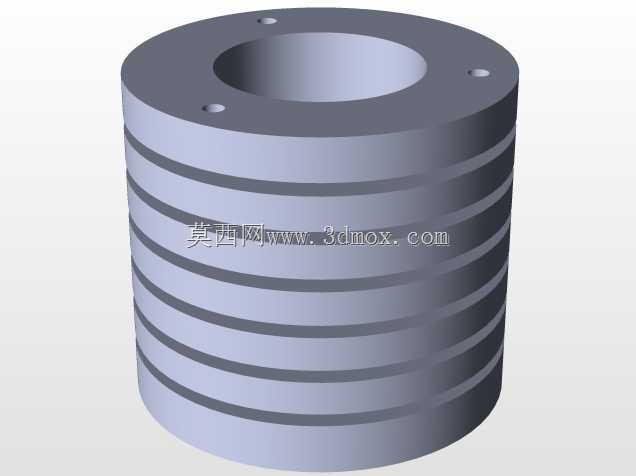

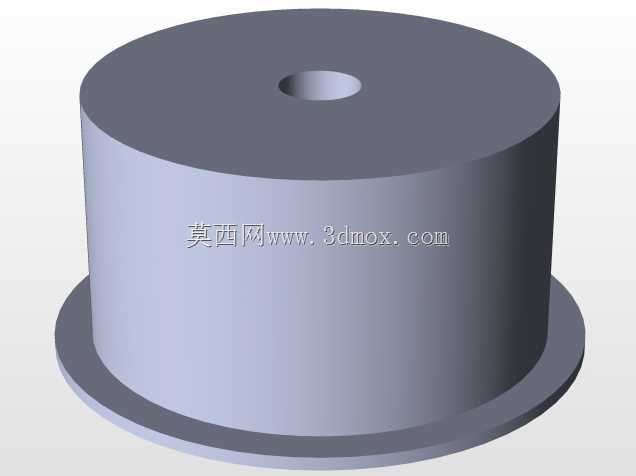

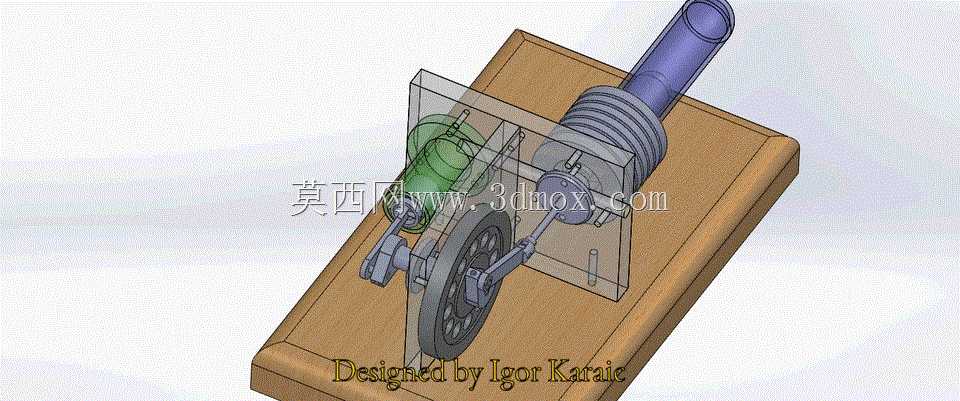

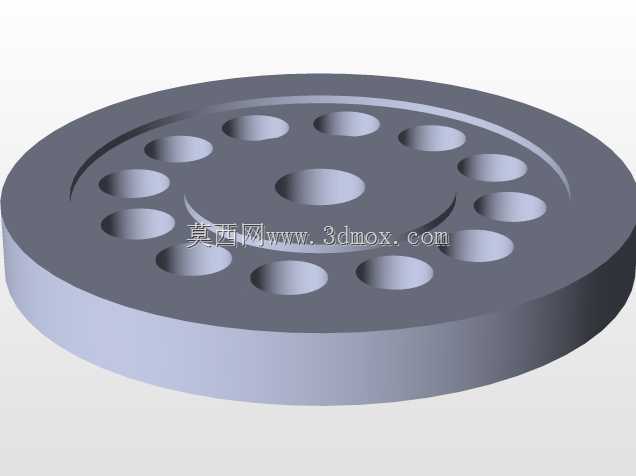

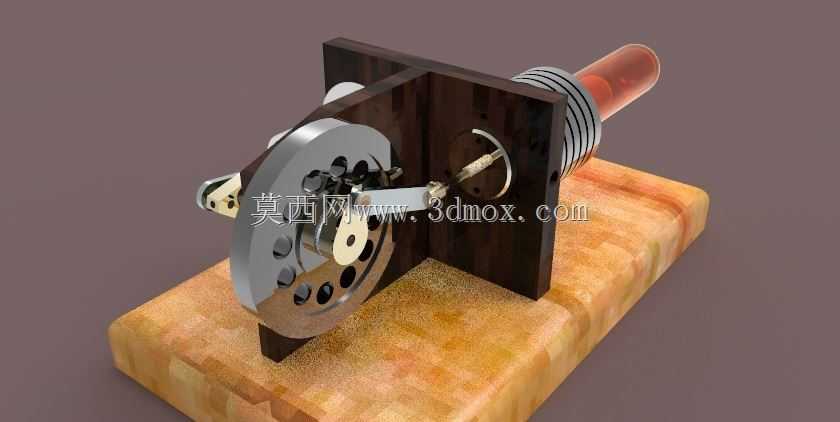

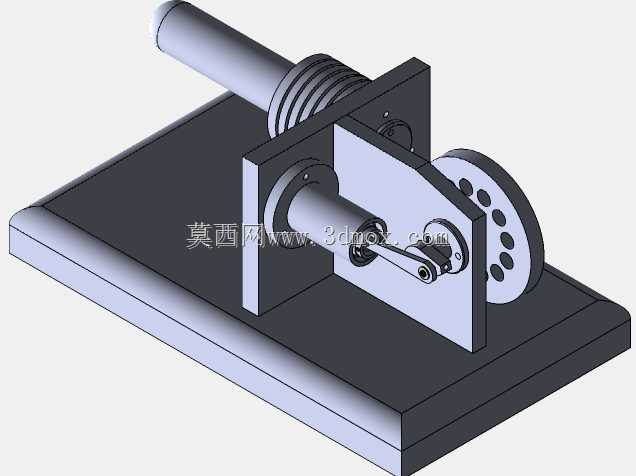

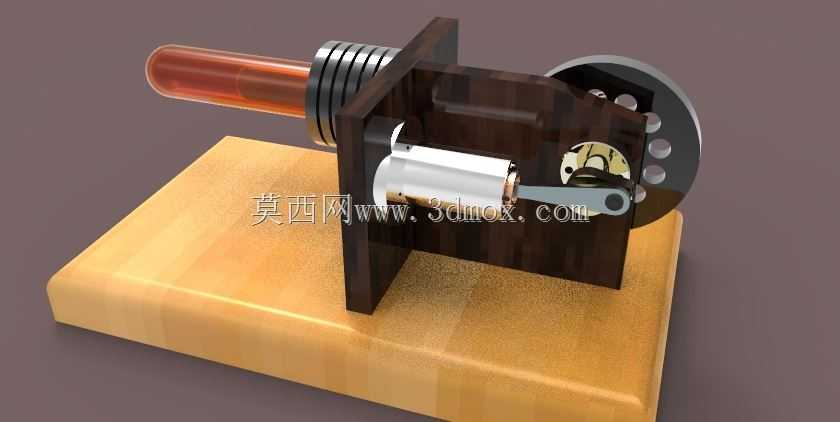

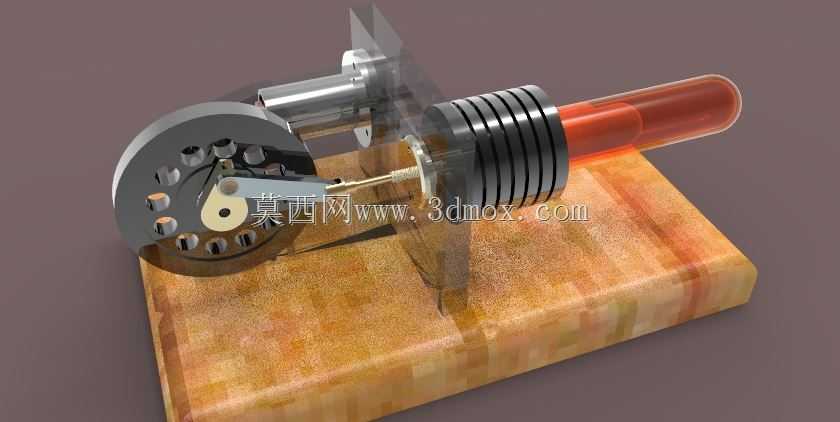

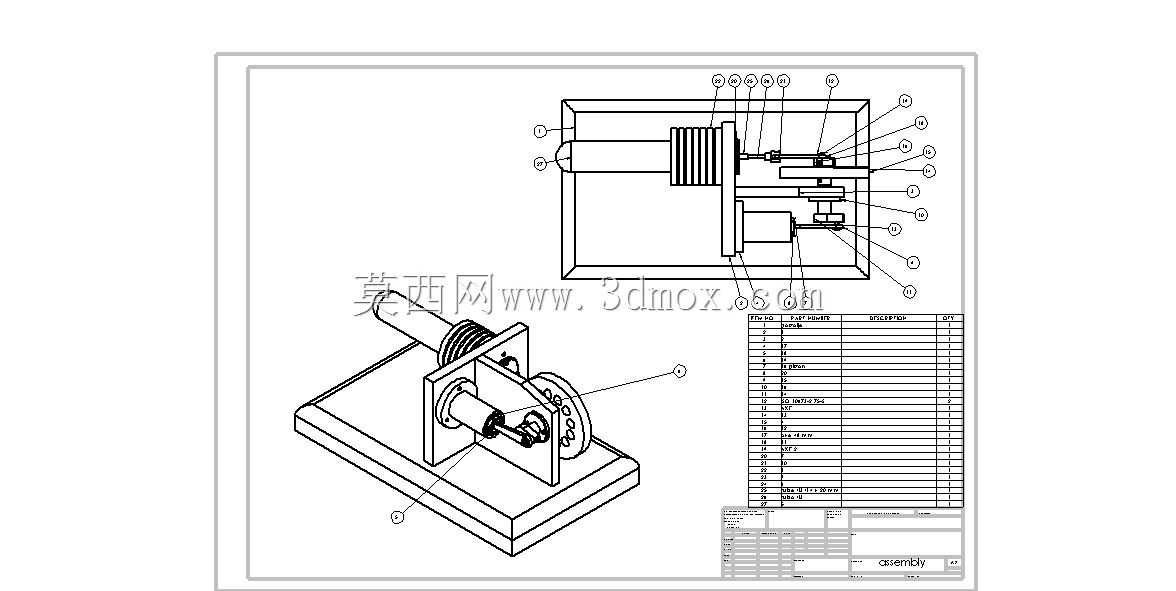

这款斯特林动力装置属于外燃式闭式循环动力设备，可广泛应用于教学实验演示、小型余热回收利用、低功率分布式供能场景，也可作为科普教具直观展示热力循环的能量转换过程，帮助学习者理解外燃机的工作逻辑，在小型太阳能光热发电、偏远地区低功率供电场景中也具备适配潜力。该装置依靠封闭腔体内的工质受热膨胀、遇冷压缩形成压差驱动活塞往复运动，无需像内燃机一样依赖燃料在缸内爆燃做功，对热源的适配性极强，可利用太阳能、生物质能、工业废热等多种低品位热源输出旋转动力，运行过程噪音低、运转平顺，不存在内燃机的爆震、排气冲击问题。从设计思路来看，整体采用卧式布局，将加热端、置换活塞、动力活塞、曲柄飞轮传动机构沿轴向依次排布，加热端采用外露的换热翅片结构提升热交换效率，置换活塞与动力活塞通过错位曲柄连接，精准匹配热力循环的相位差，保证工质在冷热腔之间的流动节奏与活塞运动节奏匹配，飞轮采用大直径轮盘结构储存转动惯量，克服活塞往复运动的死点问题，保证运转的连续性。装置底部设置一体化木质安装基座，所有运动部件均通过立式支架固定在基座上，安装边界规整，基座预留了固定孔位可直接固定在实验台架上，整体尺寸适配桌面级演示场景，不需要额外的大型安装空间。传动部分采用连杆曲柄结构将活塞的直线往复运动转化为飞轮的旋转运动，各铰接点均设置耐磨衬套降低运转磨损，冷热端之间设置隔热段减少热量向冷端传递，提升整体热效率，冷端同样设置散热翅片保证工质冷却效果，让装置可长时间连续稳定运转。整套结构完整还原了斯特林循环的核心工作逻辑，各部件的装配关系清晰，可直接用于拆解教学，也可在此基础上拓展外接动力输出轴，连接小型发电机、水泵等负载实现实际供能，结构设计兼顾了演示直观性与实际运转的可靠性，各运动部件的运动间隙经过合理匹配，既保证运转顺畅无卡滞，也避免工质泄漏影响循环效率。
