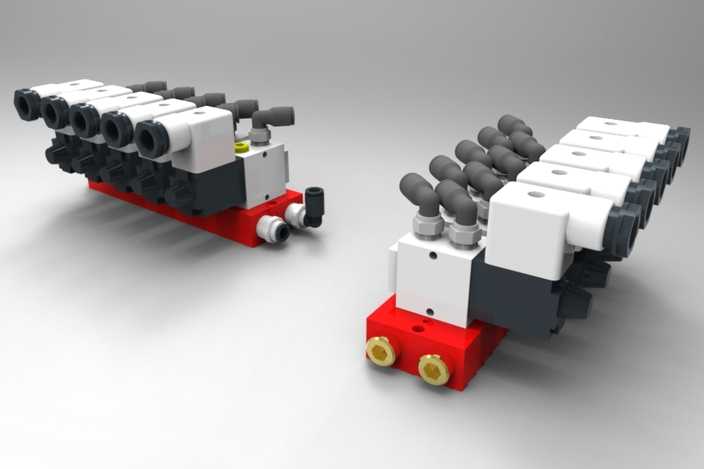

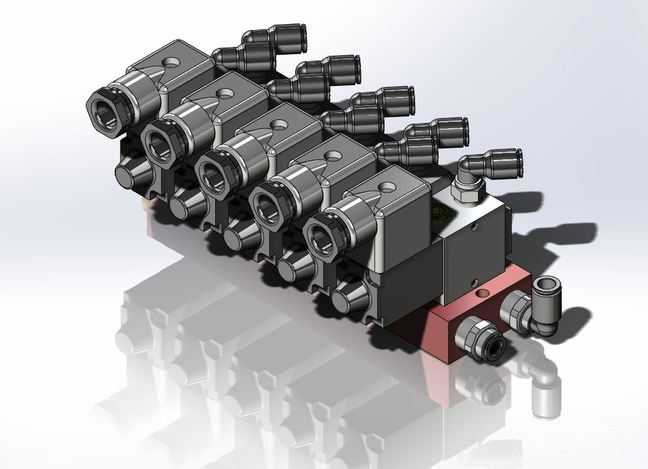

NumaticsL01五位气动换向阀歧管组件

本作品为五位集成式气动换向阀歧管组件的三维建模成果，建模过程采用自底向上的装配设计思路，先逐一完成单个零件的特征建模，再按照实际装配约束完成整体组件的拼接，完整还原了实物的装配逻辑与结构细节。建模阶段针对阀组的铝合金主体部分，采用拉伸、切除、倒角等基础特征完成主体块的轮廓构建，对表面的安装孔位、气路通道做了精准的尺寸还原，保证内部流道的连通性与实际产品一致；针对电磁换向阀的金属外壳部分，通过圆角、拔模特征还原压铸外壳的工艺细节，对阀芯的活动腔体做了内部结构的简化还原，既保证结构可视性又兼顾模型运行流畅度。对于配套的管接头、快插插头部分，分别建模了外螺纹连接段、卡簧结构、快插接口的锥面特征，还原快插接头的锁紧结构形态；底部的红色安装基座单独建模，完成安装定位孔、阀组固定槽的特征制作，还原基座与阀组主体的装配定位关系。材质与渲染阶段，为铝合金阀身赋予磨砂阳极氧化铝材质，调整金属粗糙度与反射参数还原工业铝件的哑光金属质感；电磁换向阀的深色外壳赋予硬质工程塑料材质，添加细微的颗粒质感模拟注塑件表面效果；金属接头部分赋予亮面镀铬金属材质，与铝件形成材质层次区分；底部基座赋予红色烤漆金属材质，还原表面涂层的光泽感。渲染阶段采用工作室柔光环境，添加柔和的地面反射效果，调整阴影参数让组件的结构轮廓清晰呈现，各零件的衔接缝隙、装配关系都能直观展现。设计上该阀组将五个NUMATICS换向阀集成在同一气路歧管上，省去了单阀独立安装的管路拼接步骤，集成化的结构大幅缩减了气动回路的安装空间，配套的管接头统一排布在阀组侧方，管路走向整齐规整，便于后期的气路维护与故障排查，建模过程中特意保留了各接头的安装位朝向、阀组的固定孔位尺寸，可直接用于气动系统的布局设计、安装干涉检查等场景，模型的各零件可单独拆分编辑，方便后续做结构改型、配件替换等二次设计工作。
