工业管路集成支撑作业架结构设计

该支撑作业架主要面向工业生产现场的管路集成布设、设备运维作业场景，可作为化工生产车间、流体处理工位、工业测试台架区域的固定式作业承载结构，解决多管路排布杂乱、高空作业无稳定支撑、阀组操作无落脚区域的实际生产痛点，为现场操作人员提供安全的站立作业空间，同时为各类流体管路、控制阀组、检测元件提供统一的集成安装载体。

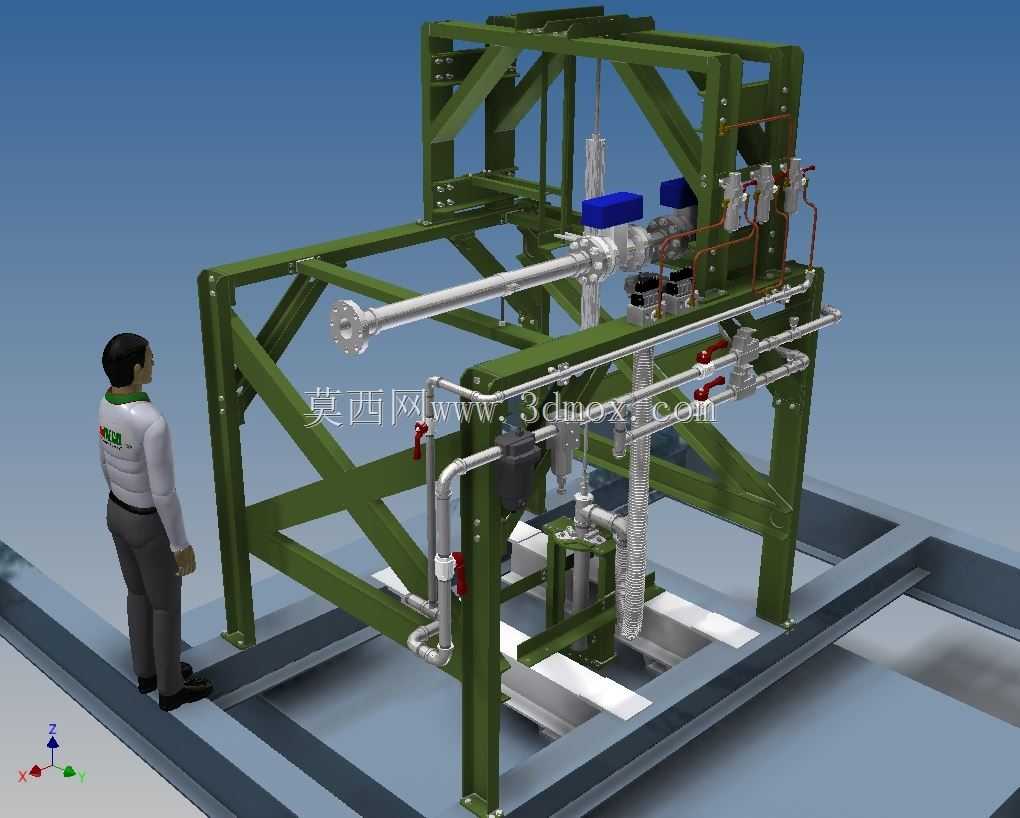

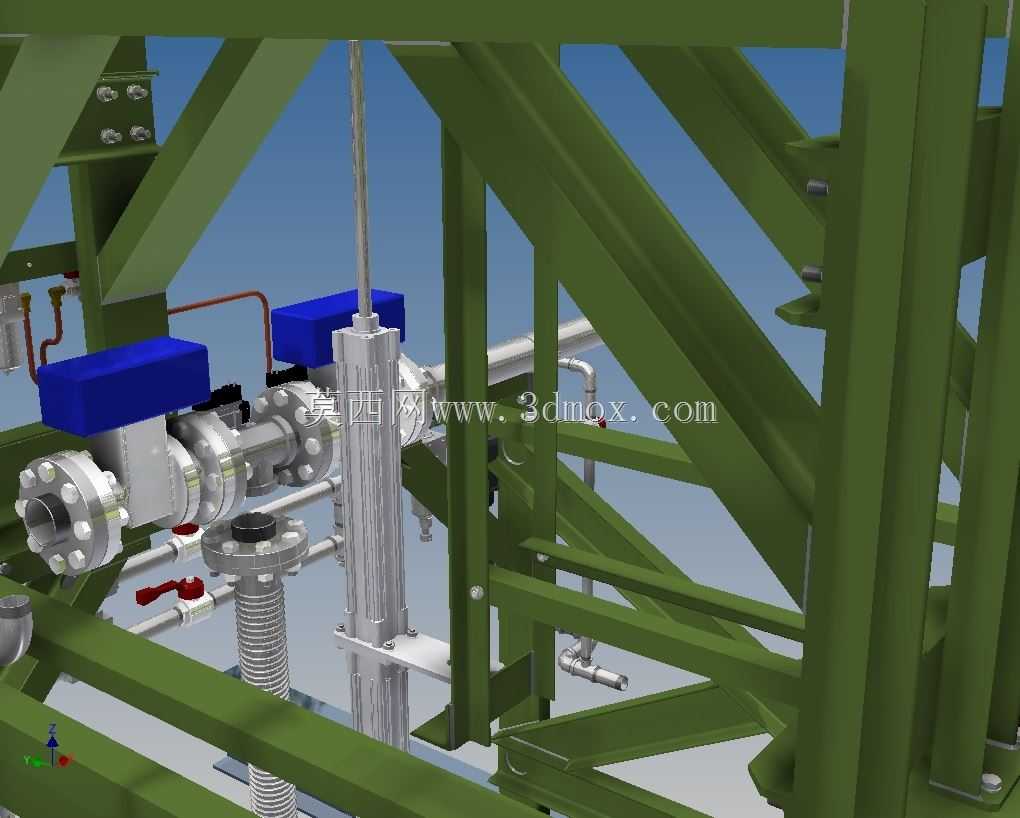

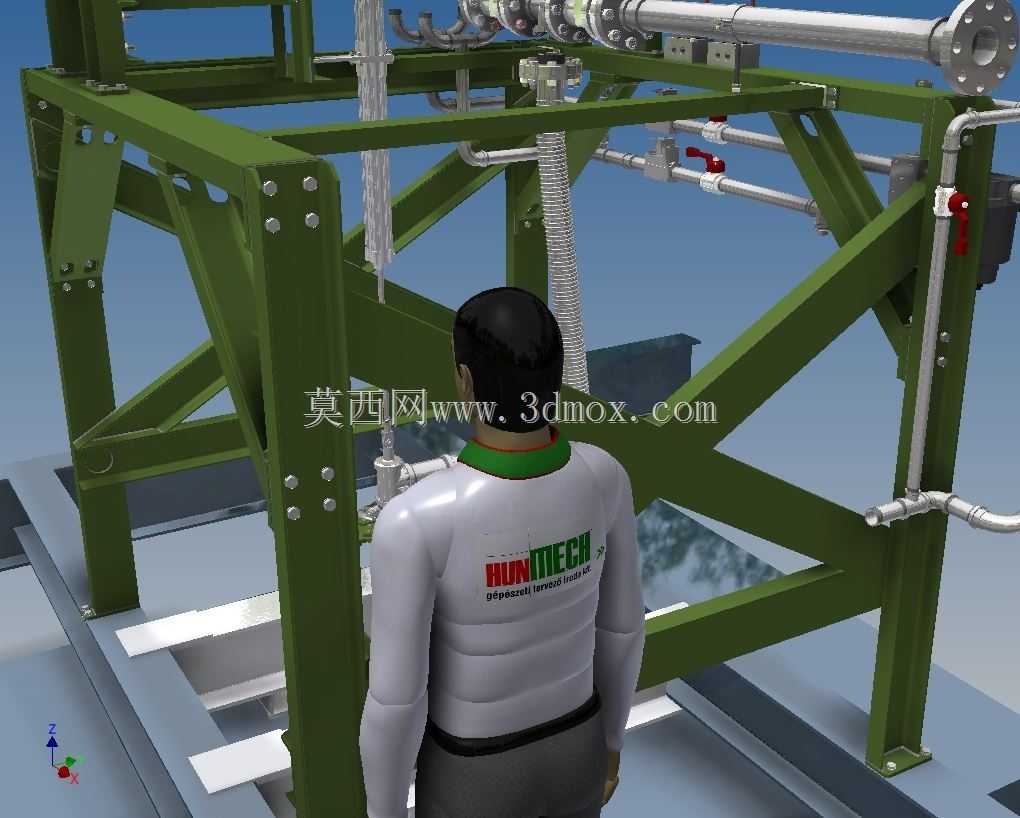

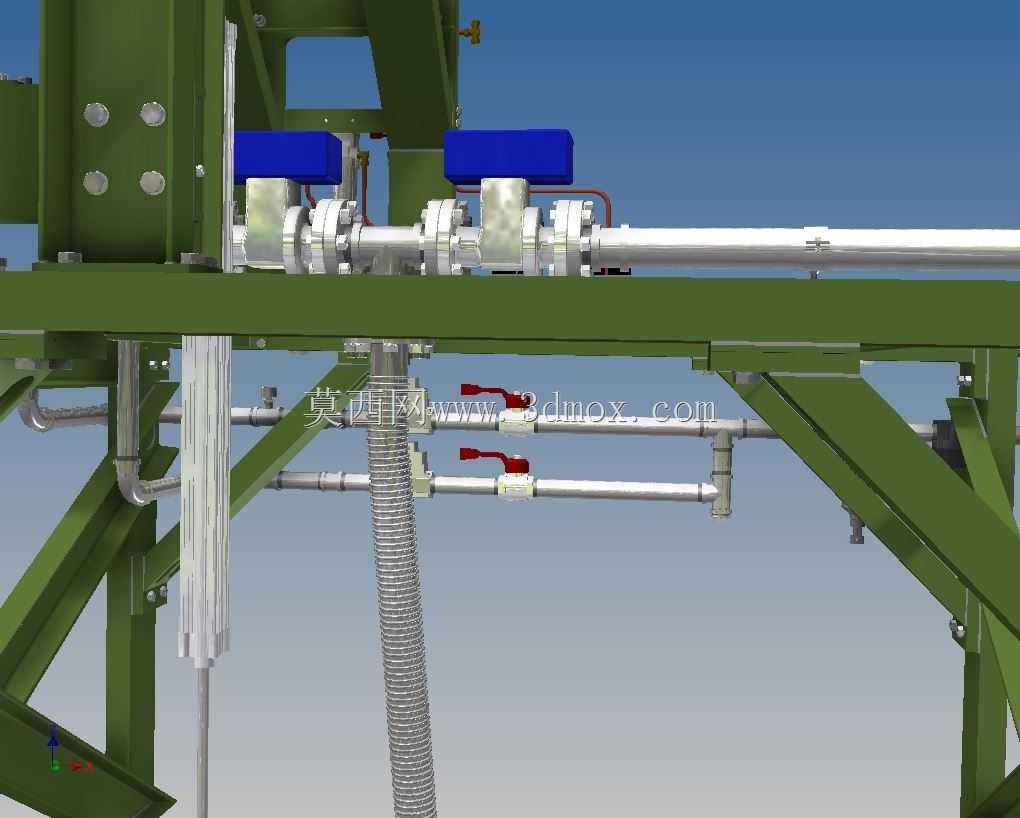

从实际用途来看，该架体可同时承载多路线性输送管路，涵盖气体输送、液体输送等不同介质的管路布设需求，架体上预留的阀组安装位可直接适配手动控制阀、气动控制阀等不同控制元件的安装，侧边布设的柔性波纹管可适配管路的位移补偿需求，避免设备运行振动带来的管路接口渗漏问题。操作人员可站立在架体中部的平台区域，完成阀组调节、管路检修、元件更换等常规作业，无需额外搭设临时作业梯台，大幅提升现场运维的操作效率与安全系数。

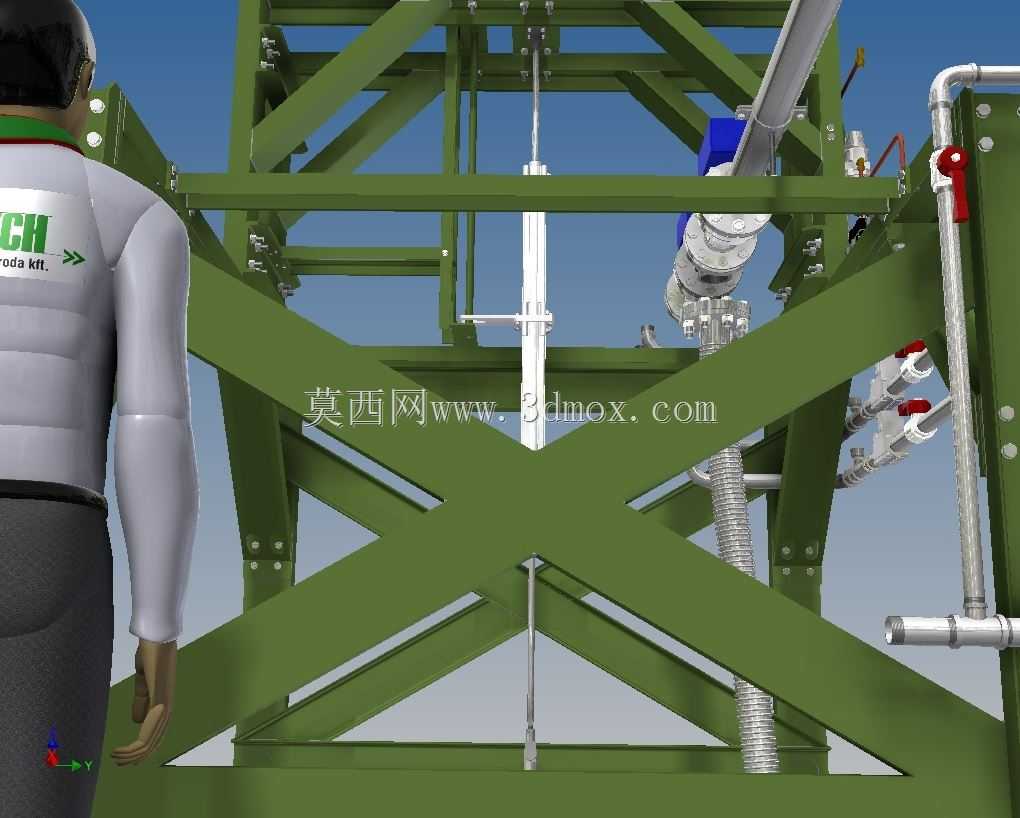

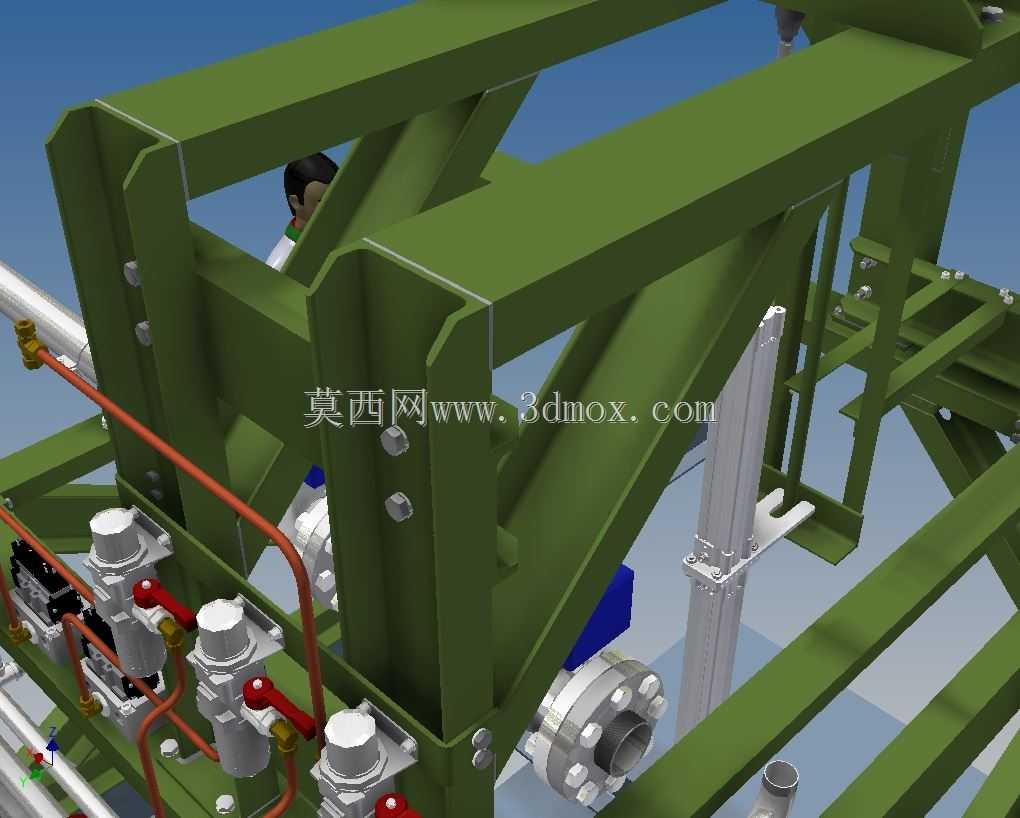

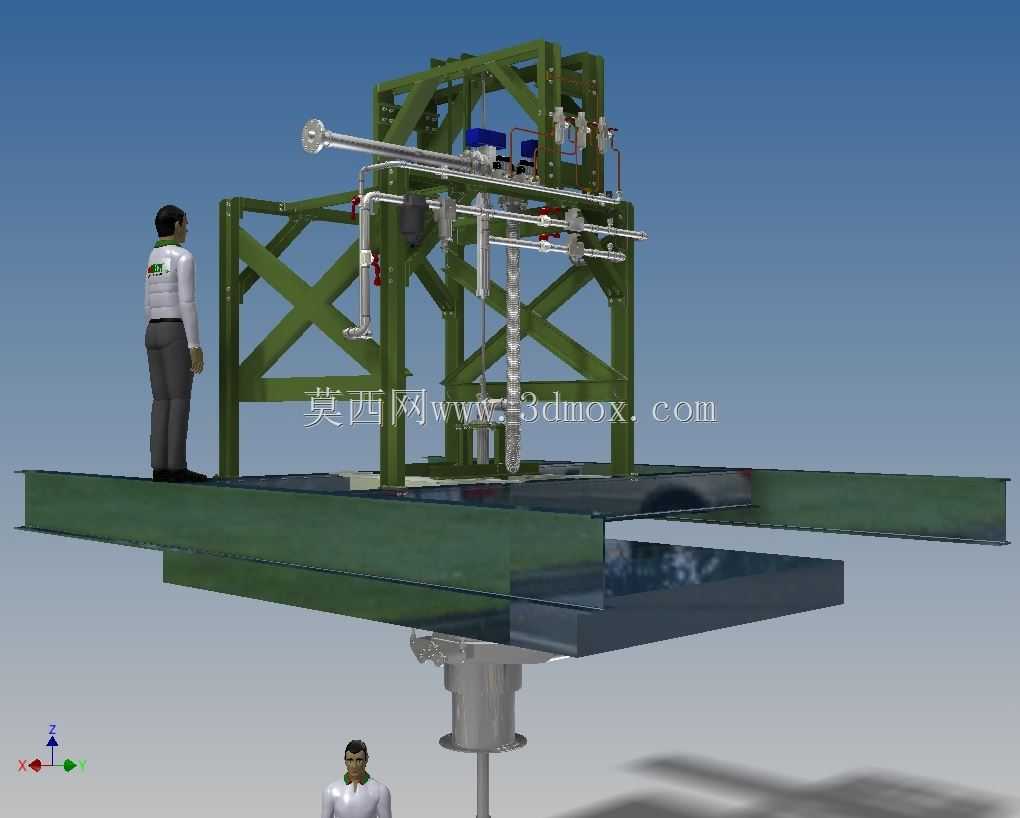

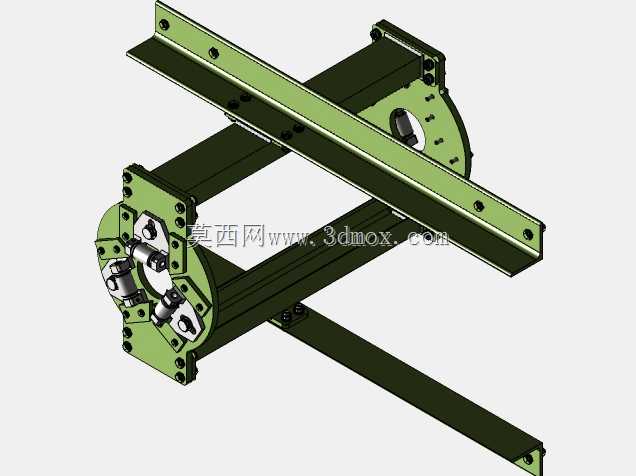

产品功能特性上，整体采用型钢焊接的桁架式结构，主支撑立柱采用加厚矩形型钢，斜向支撑采用交叉布设的角钢构件，在保证整体结构抗扭、抗弯强度的同时，尽可能降低架体自身重量，减少对安装基础的载荷压力。架体分层设置管路安装横梁，不同高度的横梁可对应不同管径的管路固定需求，管路通过管卡与横梁实现刚性连接，避免管路运行过程中出现晃动位移。架体底部设置加宽的安装底座，可通过膨胀螺栓与混凝土地面或设备基座实现刚性固定，保证作业过程中架体无侧倾、无晃动风险。

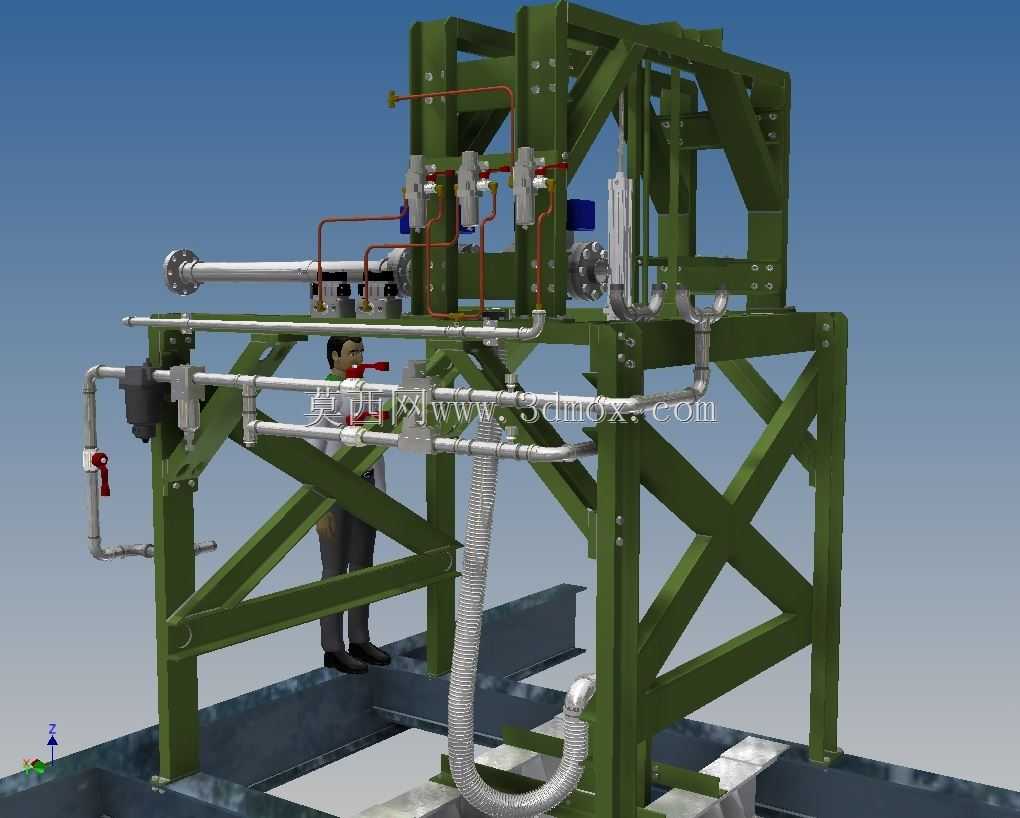

设计思路层面，该架体采用模块化的结构设计逻辑，整体分为底部支撑段、中部作业段、顶部集成段三个部分，各段之间通过螺栓连接实现装配，可根据现场实际的管路布设高度、作业空间需求调整各段的组合高度，适配不同的现场安装条件。设计过程中充分考虑人体工程学需求，作业平台的高度设置匹配常规成年人站立操作的舒适高度，阀组的安装位置对应操作人员手部可轻松触及的范围，避免操作过程中出现过度探身、抬手的疲劳作业问题。同时架体的结构设计预留了充足的管路扩展空间，后续新增管路时无需对主架体进行切割焊接改造，仅需在对应横梁位置加装管卡即可完成布设，降低后续改造的成本与工作量。

外形尺寸与安装边界方面，该架体整体宽度适配常规工业车间的通道预留尺寸，安装时无需占用过多的通行空间，架体侧边与周边设备预留足够的操作间隙，保证人员可顺畅绕行至架体各个侧面完成作业。架体顶部的安装面与车间顶部管线预留足够的安全距离，避免与其他已布设的管线产生干涉，底部底座的安装孔位采用长圆孔设计，可适配现场基础安装孔位的小范围偏差，降低现场安装的对位难度。
