砂型铸造用金属件成型匹配板结构

这套砂型铸造匹配板主要应用于中小批量金属铸件的砂型铸造生产场景，适配潮模砂、树脂砂等常见砂型工艺的造型环节，是铸造车间造型工位的核心成型工装部件，主要用于生产小型柱状带定位结构的金属零配件，这类零配件常应用于五金连接件、小型机械定位销轴、电器五金固定件等产品的生产制造环节。

该匹配板分为上下两个对合模体，实际生产使用时，上下模体分别固定在造型机的上下工作台面，工人将型砂填入模框内紧实后，起模即可得到带有完整铸件型腔的上下砂型，合模后即可进行金属液浇注作业。匹配板上的型腔轮廓完全对应目标铸件的外形结构，同时预留了合理的起模斜度，避免起模过程中刮蹭砂型型腔表面，降低砂型破损率，减少铸件的飞边、缺肉等铸造缺陷。上下模体的边角位置设置了定位销孔，安装时可通过定位销实现上下模的精准对位，保证合模后型腔的同轴度与尺寸精度，避免出现铸件错箱的问题，有效提升铸件的尺寸合格率。

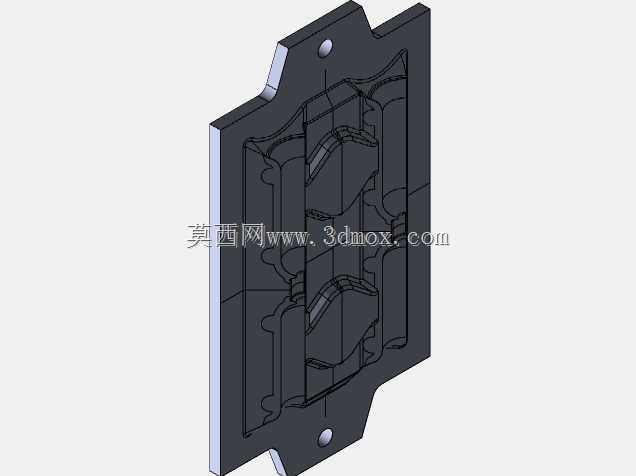

从结构设计来看，模体整体采用带延伸耳位的异形板式结构，延伸耳位上开设安装固定孔，可直接通过螺栓将模体锁紧在造型工作台上，安装边界清晰，适配常规小型造型台的安装孔位间距，无需额外制作转接板即可完成装夹，降低工装适配成本。型腔内部的凸起与凹陷结构完全复刻目标铸件的外形细节，针对铸件上的凸台、卡槽结构，在模体对应位置做了顺滑的圆角过渡处理，既保证型砂紧实过程中能够充分填充型腔各个角落，也能在起模时让砂型顺利脱离模体，不会出现型砂粘连模体的情况。模体表面的粗糙度设计充分考虑了砂型脱模需求，既不会因为过于粗糙导致粘砂，也不会因为过于光滑增加不必要的加工成本。

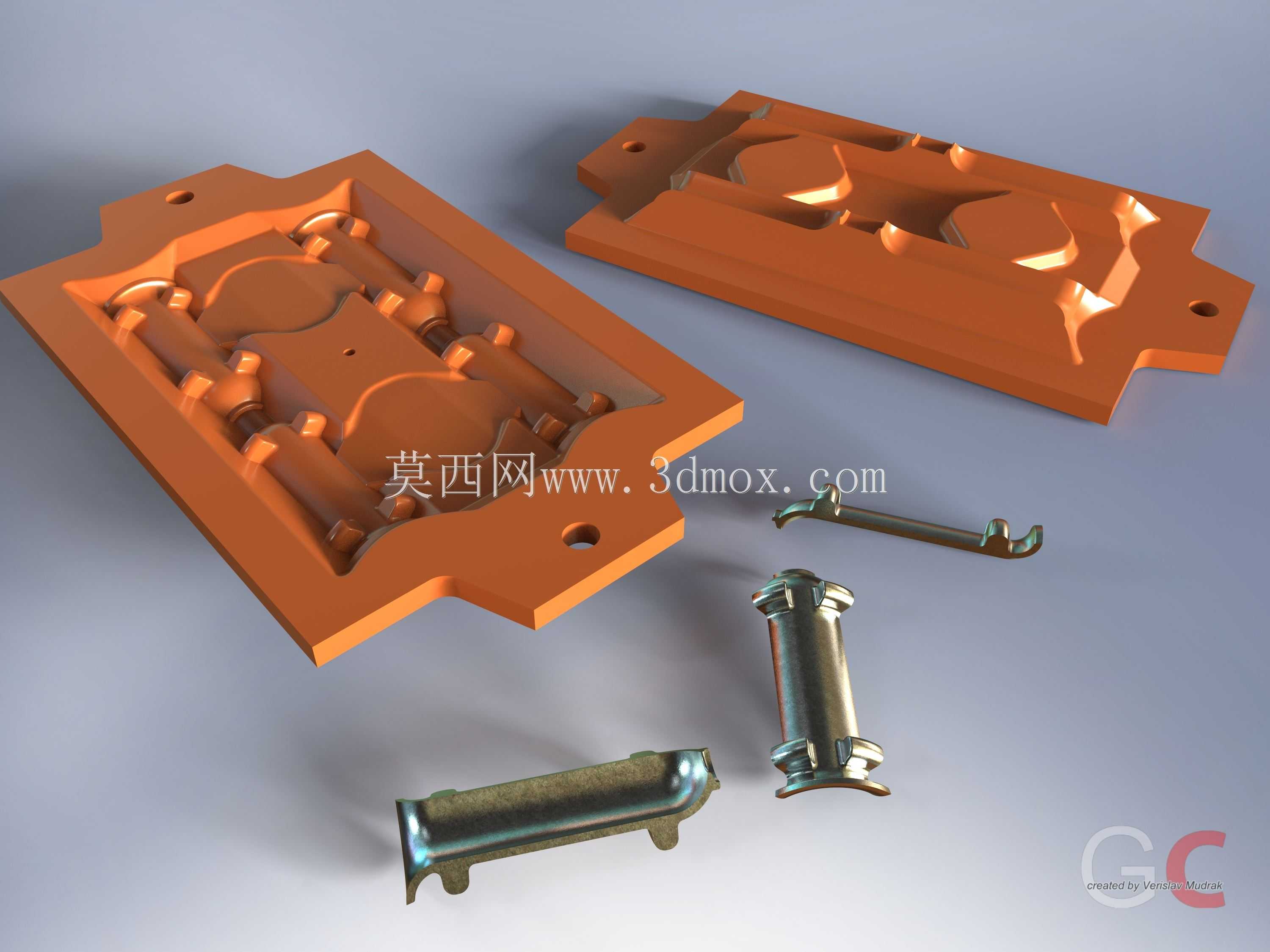

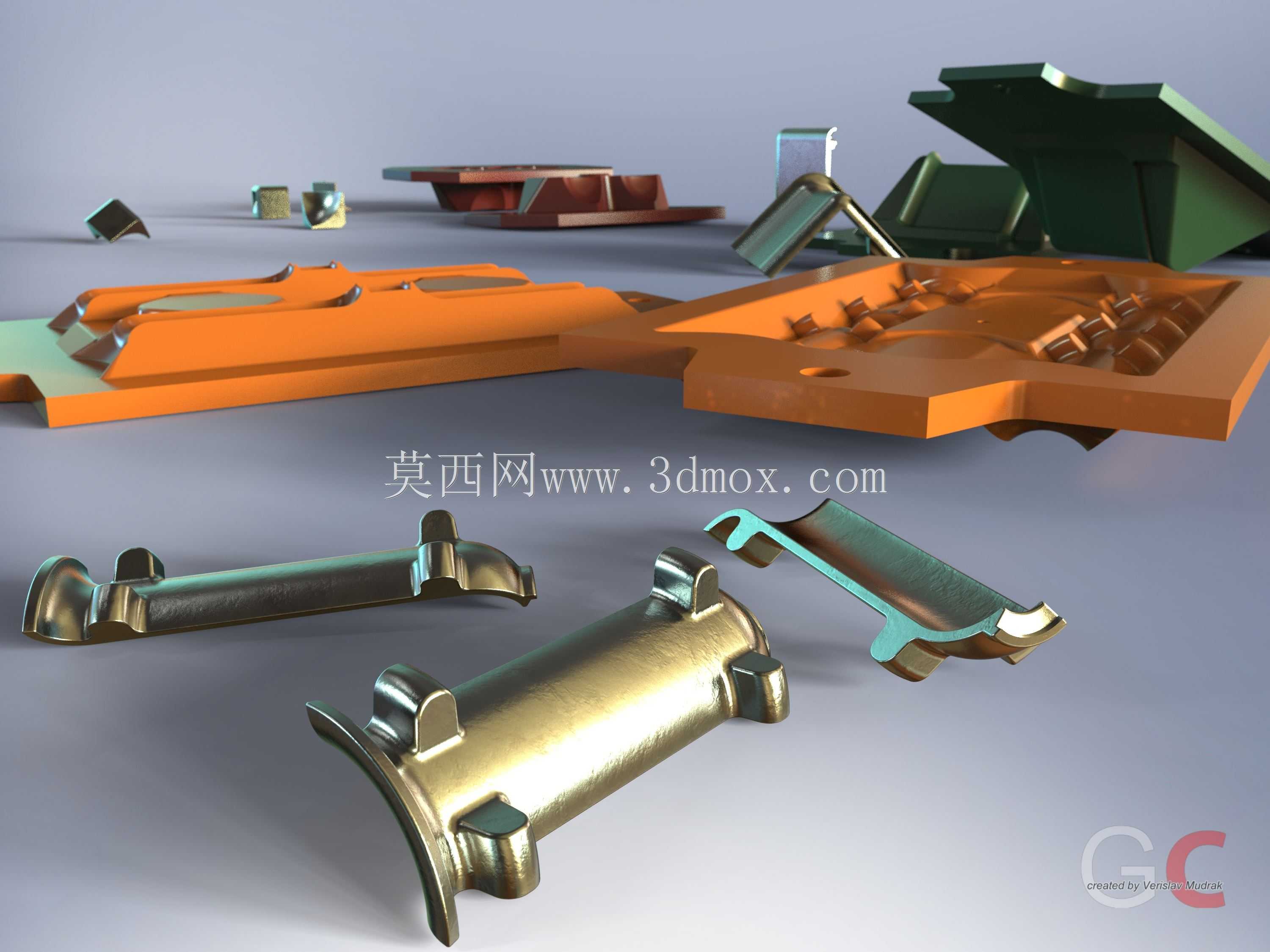

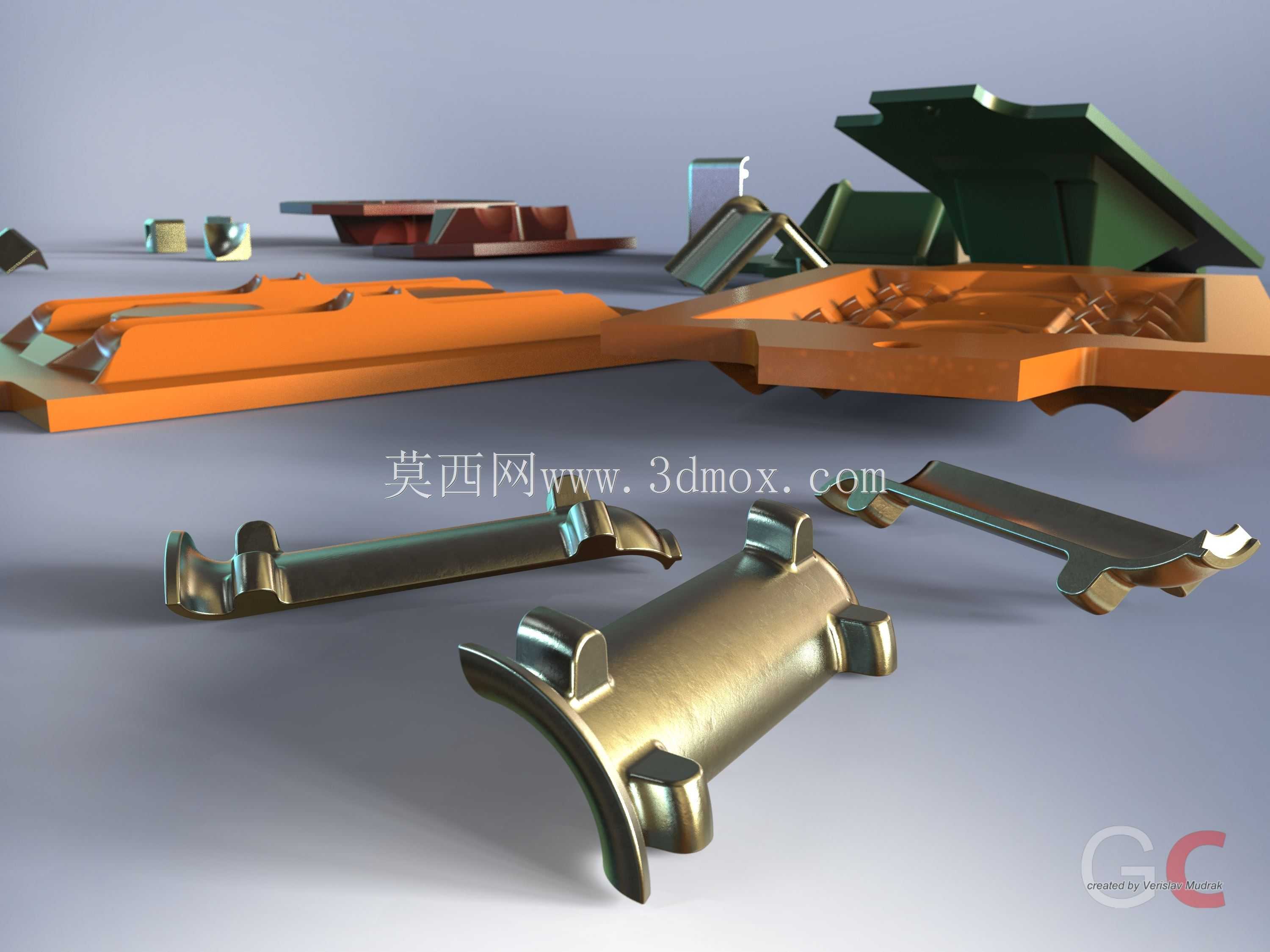

配套展示的三个金属铸件即为该套匹配板生产的成品样件，铸件两端的翻边定位结构、柱身的卡槽结构都能通过这套匹配板一次铸造成型，后续仅需简单的飞边打磨即可进入下一加工环节，大幅减少后续机加工的工序时长，降低零件生产的综合成本。这套匹配板的结构设计充分考虑了铸造生产的实际操作需求，模体的壁厚均匀，能够承受造型过程中型砂紧实的冲击力，长期反复使用也不会出现模体变形的问题，有效延长工装的使用寿命，适合小型铸造厂的批量生产使用，能够稳定输出尺寸一致的铸件产品，降低造型环节的操作难度，即使是经验不足的造型工人也能快速上手操作，完成合格砂型的制作。
