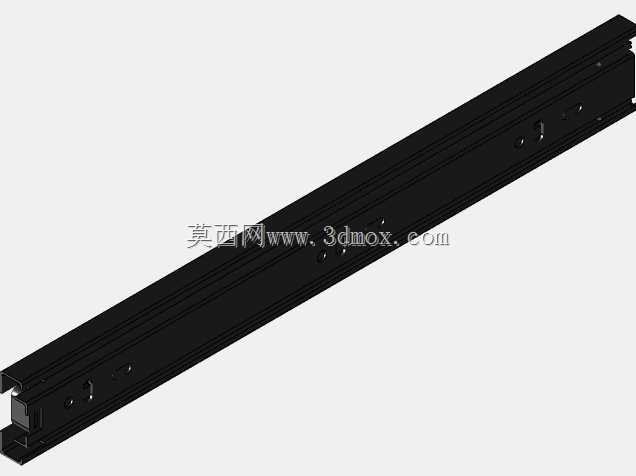

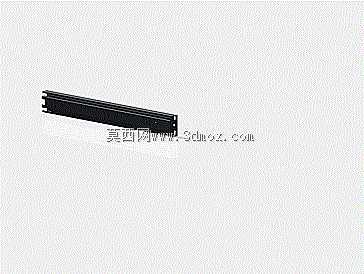

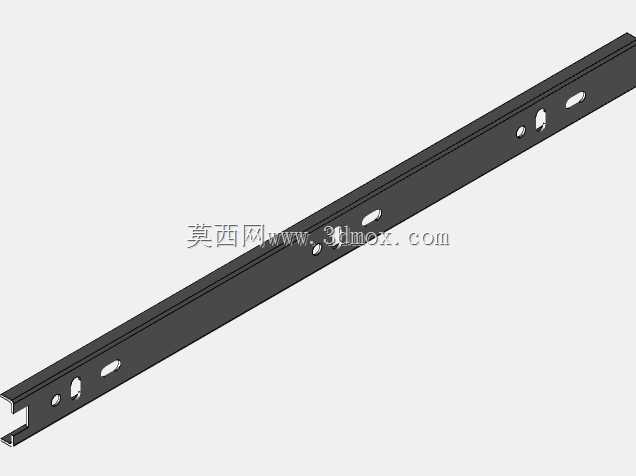

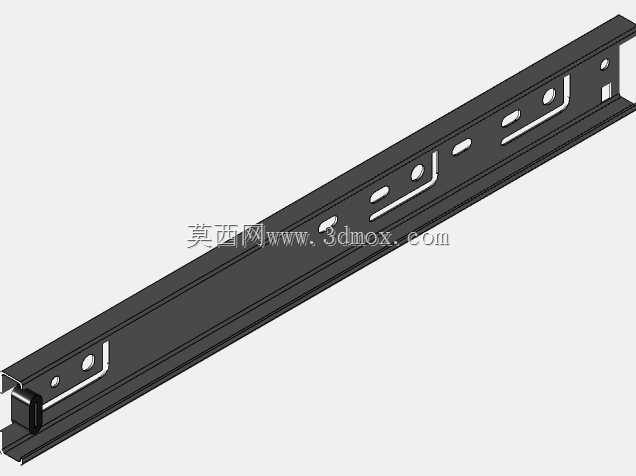

三节式侧装滚珠抽屉滑轨结构设计

这款侧装式三节伸缩滑轨，是民用家具、工业机柜、通讯设备机箱等场景中实现抽拉部件平稳位移的核心五金构件，日常应用覆盖家用橱柜抽屉、办公桌文件抽斗、服务器机柜抽拉托盘、电信设备内置抽拉模块等多个场景，能够为抽拉结构提供稳定的承重支撑与顺滑的开合体验。在实际使用过程中，滑轨承担着抽拉部件的全部竖向荷载，同时需要保证抽拉过程无卡顿、无异响，完全拉出时不会出现结构脱轨、下垂变形的问题，闭合状态下能保持抽拉部件与柜体端面齐平，无突出、松动的情况。从功能特性来看，这款滑轨采用三节嵌套式结构设计，相比两节滑轨拥有更大的伸展行程，能够将抽拉部件完全拉出柜体，方便使用者取放内部存放的物品，内置的滚珠滚动结构将抽拉过程的滑动摩擦转化为滚动摩擦，大幅降低开合所需的推力，即使抽拉部件承载较重的物品，也能实现轻松开合。滑轨表面采用黑色电泳防锈处理，能够适应厨房高湿度、机房多尘等相对复杂的使用环境，长期使用不会出现锈蚀、表层脱落的问题，延长构件的整体使用寿命。在设计思路上，这款滑轨优先考虑安装便捷性与结构可靠性，采用标准侧装尺寸设计，安装时只需通过螺丝将滑轨的外轨固定在柜体侧壁、内轨固定在抽拉部件侧壁即可，无需额外的定制化加工，适配绝大多数常规柜体的安装尺寸。滑轨上预留的多组安装孔位，能够适配不同材质的柜体与抽拉部件，无论是木质家具、钣金机柜还是塑料构件，都能找到合适的固定点位。同时滑轨内置了限位结构，当抽拉部件拉至最大行程时会自动卡位，避免用力过猛导致滑轨脱离结构，闭合时也带有缓冲定位的效果，不会出现抽拉部件自动滑出的问题。从安装边界来看，这款滑轨为标准17mm厚度侧装规格，安装时需要在柜体侧壁与抽拉部件侧壁之间预留对应的安装间隙，单根滑轨的额定承重能够满足日常家用与常规工业机柜的使用需求，多根配套使用时可根据承重需求灵活调整配置数量。滑轨的伸展行程与自身闭合长度匹配，设计时可根据抽拉部件的深度选择对应长度的滑轨型号，保证完全拉出时抽拉部件不会与柜体发生干涉，闭合时内轨能够完全嵌套入外轨内部，不会突出柜体端面影响整体外观。在细节设计上，滑轨的钢珠轨道经过精密冲压成型，轨道表面光滑无毛刺，滚珠排布均匀，抽拉全程的阻尼感保持一致，不会出现忽松忽紧的情况，边缘位置做了卷边钝化处理，安装和使用过程中不会划伤操作人员的手部，也不会刮损柜体或抽拉部件的表面涂层。
