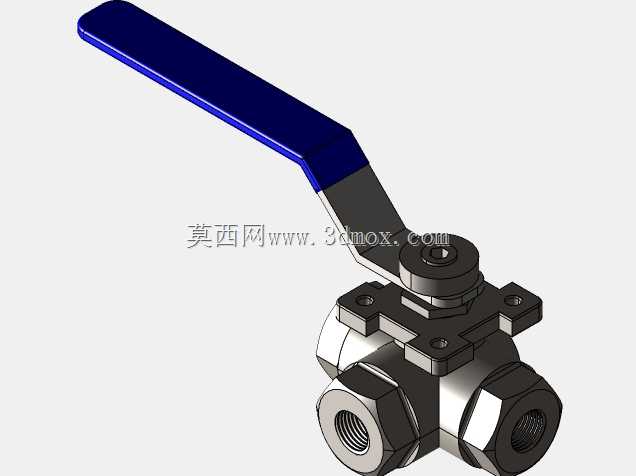

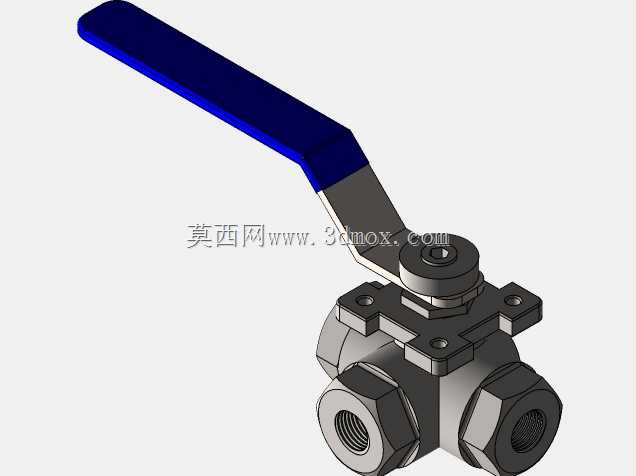

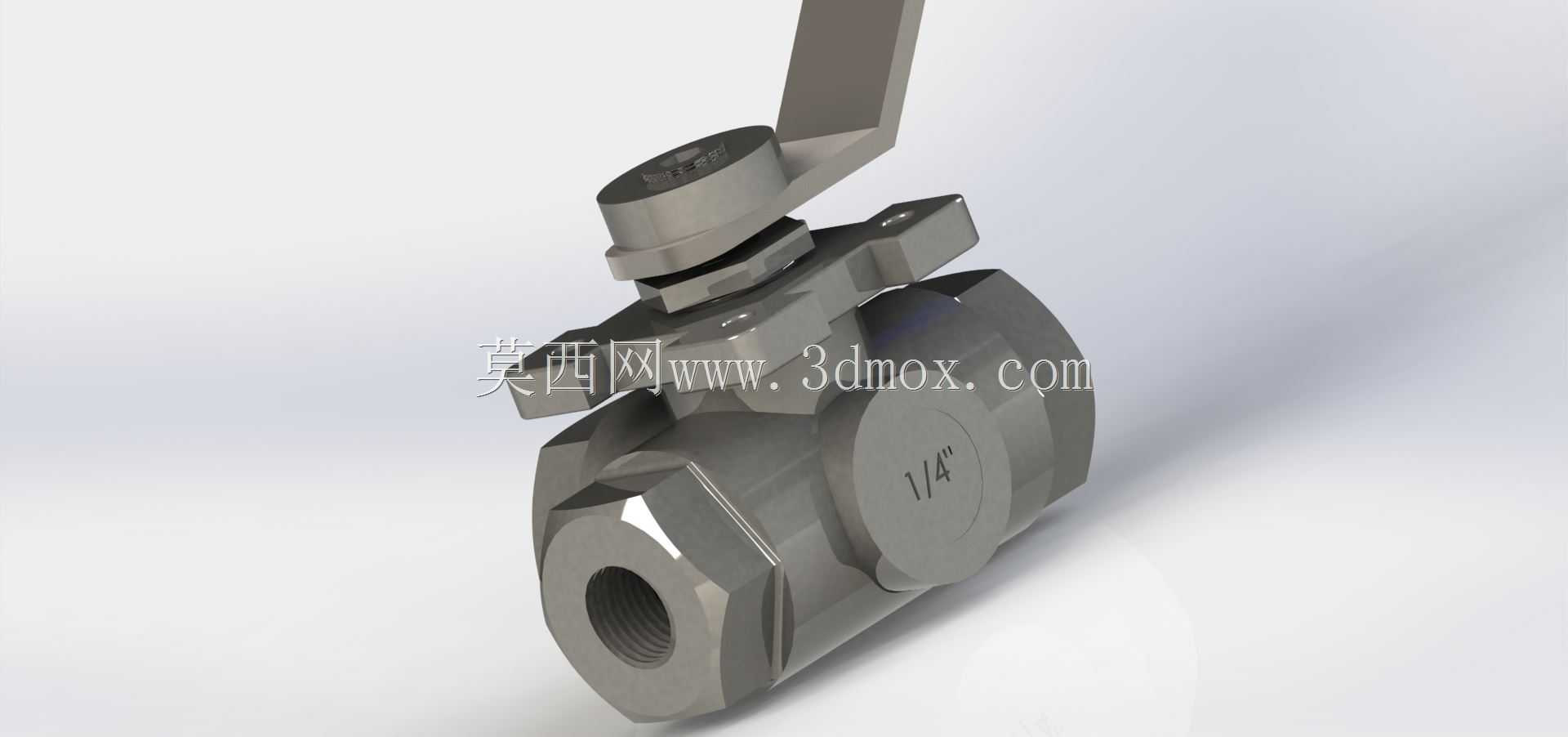

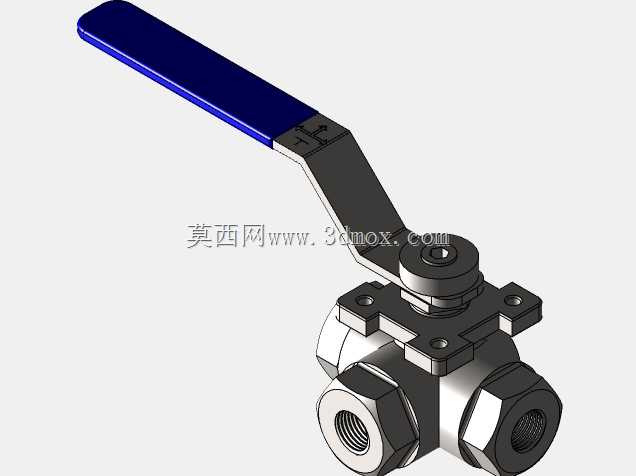

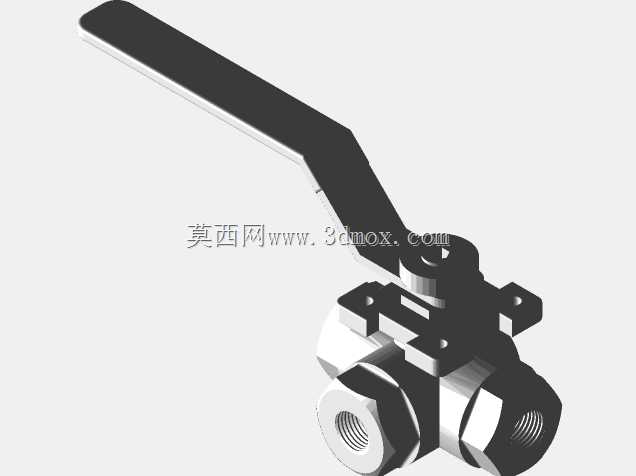

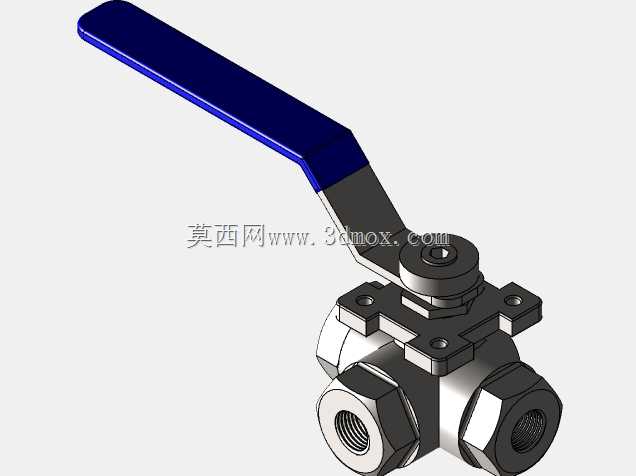

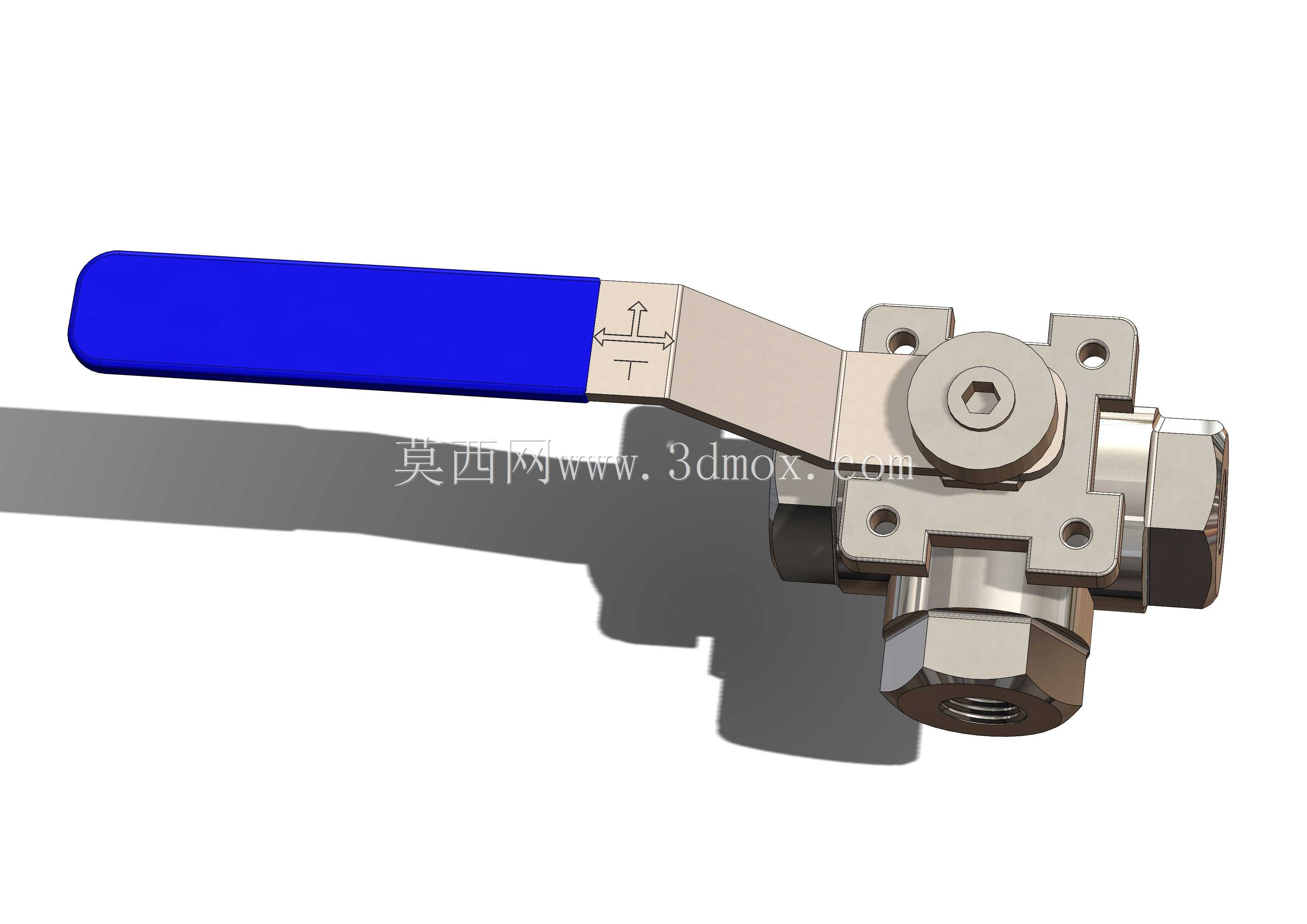

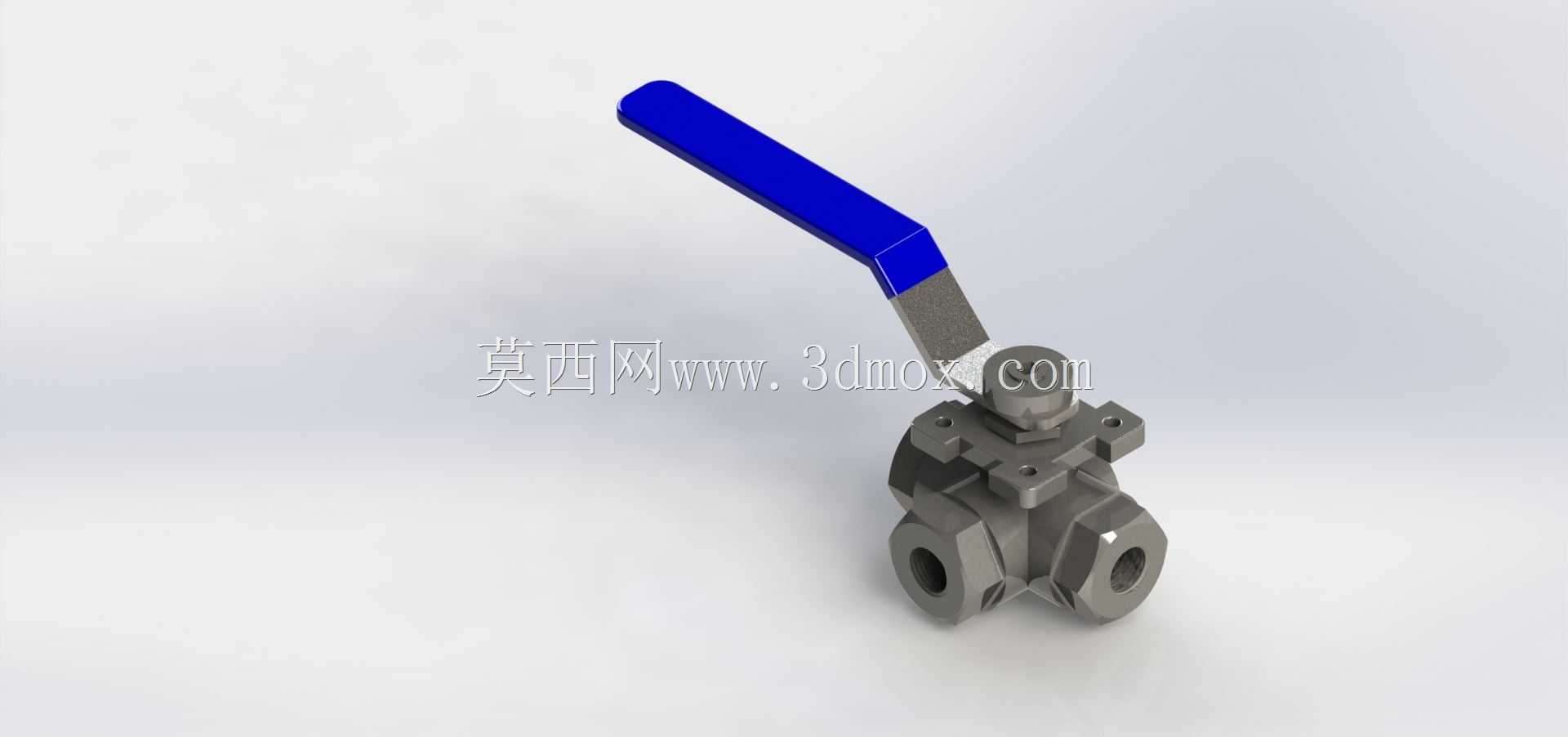

内螺纹连接三通切换球阀结构设计

这款手动三通球阀主要面向小通径流体管路的分流、合流与流向切换场景，常见于小型液压工作站、实验室气路管控、轻工流体输送、小型制冷机组以及民用给排水支路切换等工况，可替代多个两通阀的组合布局，大幅缩减管路排布空间，减少管路连接点的泄漏风险。在实际管路运行中，该阀可实现单路输入双路切换输出、双路输入单路合流输出两种核心功能，操作人员仅需扳动手柄即可快速完成流道的切换动作，无需关停前端动力源即可完成支路的通断调整，操作便捷且流阻极低，不会对管路内的流体输送效率造成明显损耗。产品采用内螺纹连接结构，适配1/4英寸标准管螺纹，安装时无需额外焊接法兰或加装快接接头，直接与同规格外螺纹管路端拧紧即可完成装配，安装边界紧凑，整体阀体不含手柄的主体部分可适配狭小的设备内部安装空间，手柄扳动行程范围内无额外结构干涉，可在设备侧壁、管路密集的阀组区域顺利完成安装固定。设计过程中优先考虑了密封可靠性与操作手感，阀体内的球体采用高精度研磨加工，与密封件的贴合面无间隙，可耐受常规工况下的流体压力，不会出现内漏问题；阀杆部位设置多重密封结构，避免阀杆转动时出现外漏情况。阀体外部采用方形安装法兰结构，预留四个标准安装孔位，既可以直接串接在管路中使用，也可以通过安装孔将阀体固定在设备面板、安装支架上，适配面板安装的使用需求，外露的手柄带有明确的流向指示标识，操作人员可直观判断当前阀内的流道连通状态，避免误操作引发的流体流向错误。整体金属结构具备足够的结构强度，可耐受常规管路工况下的振动与压力冲击，长期使用不会出现阀体变形、手柄松脱的问题，适配多种非强腐蚀流体的输送管控需求。
