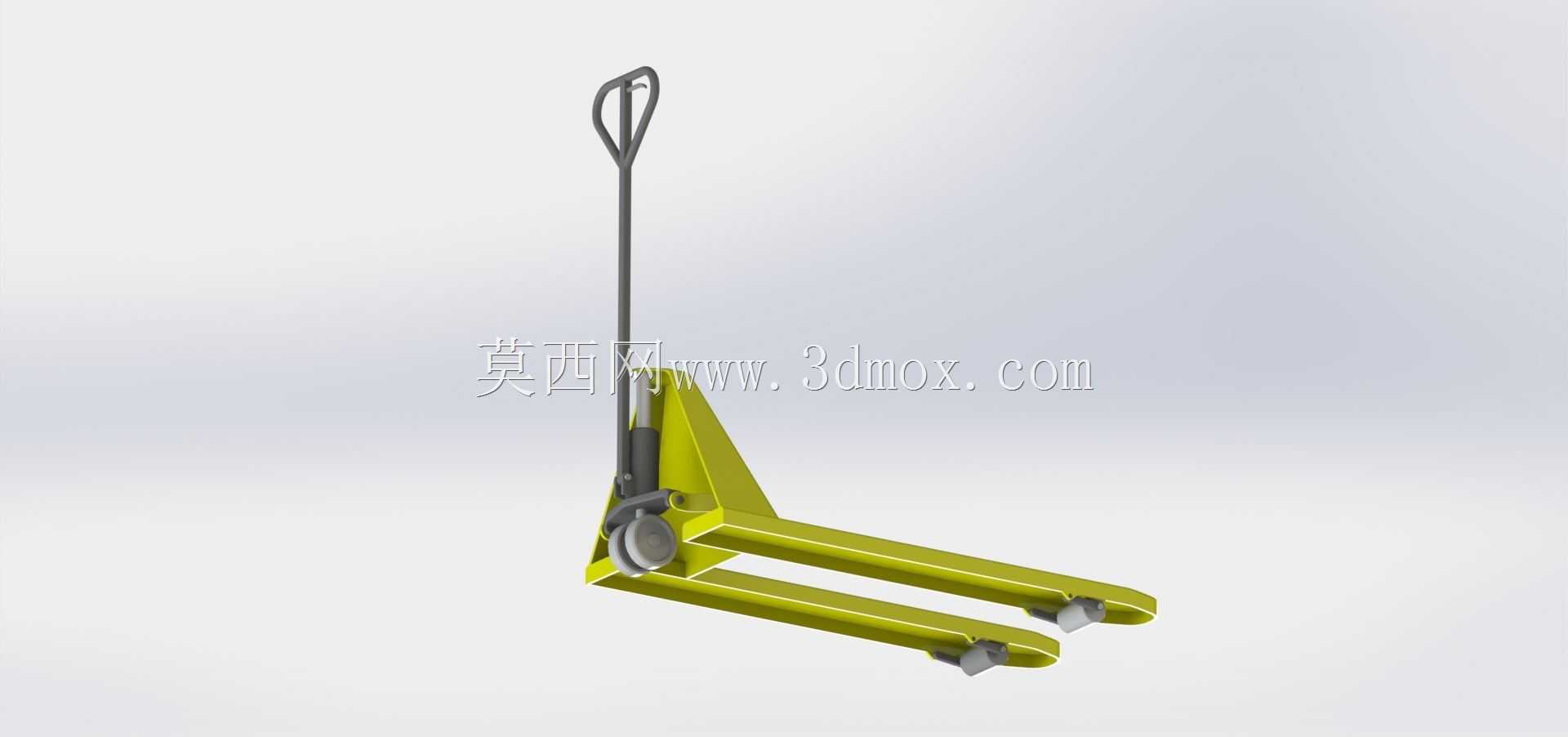

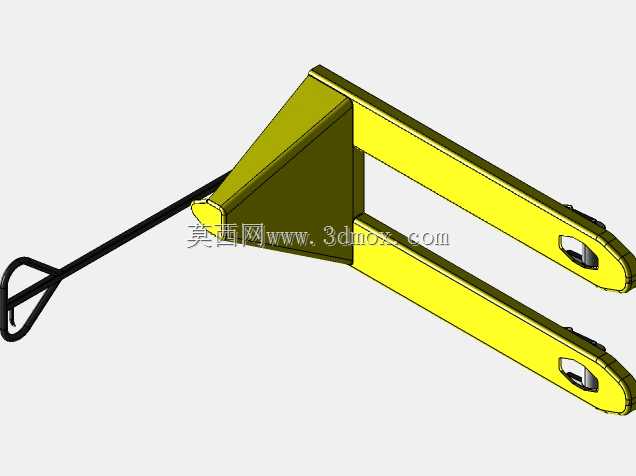

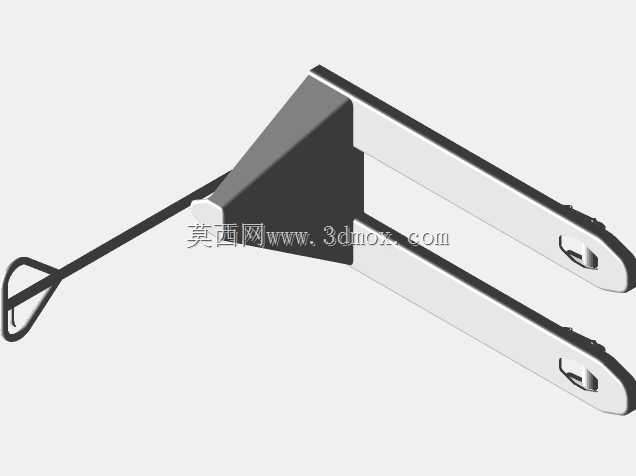

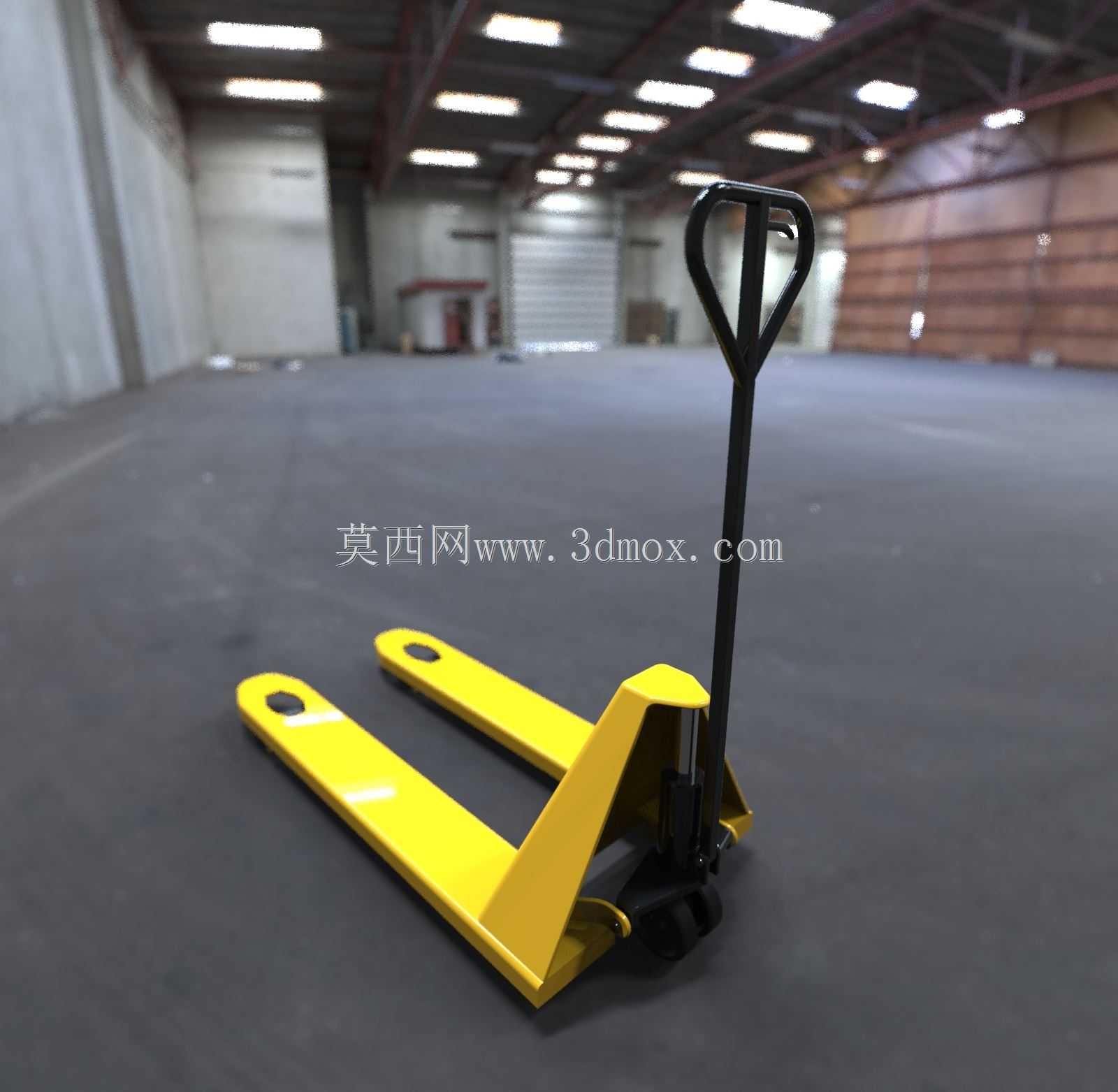

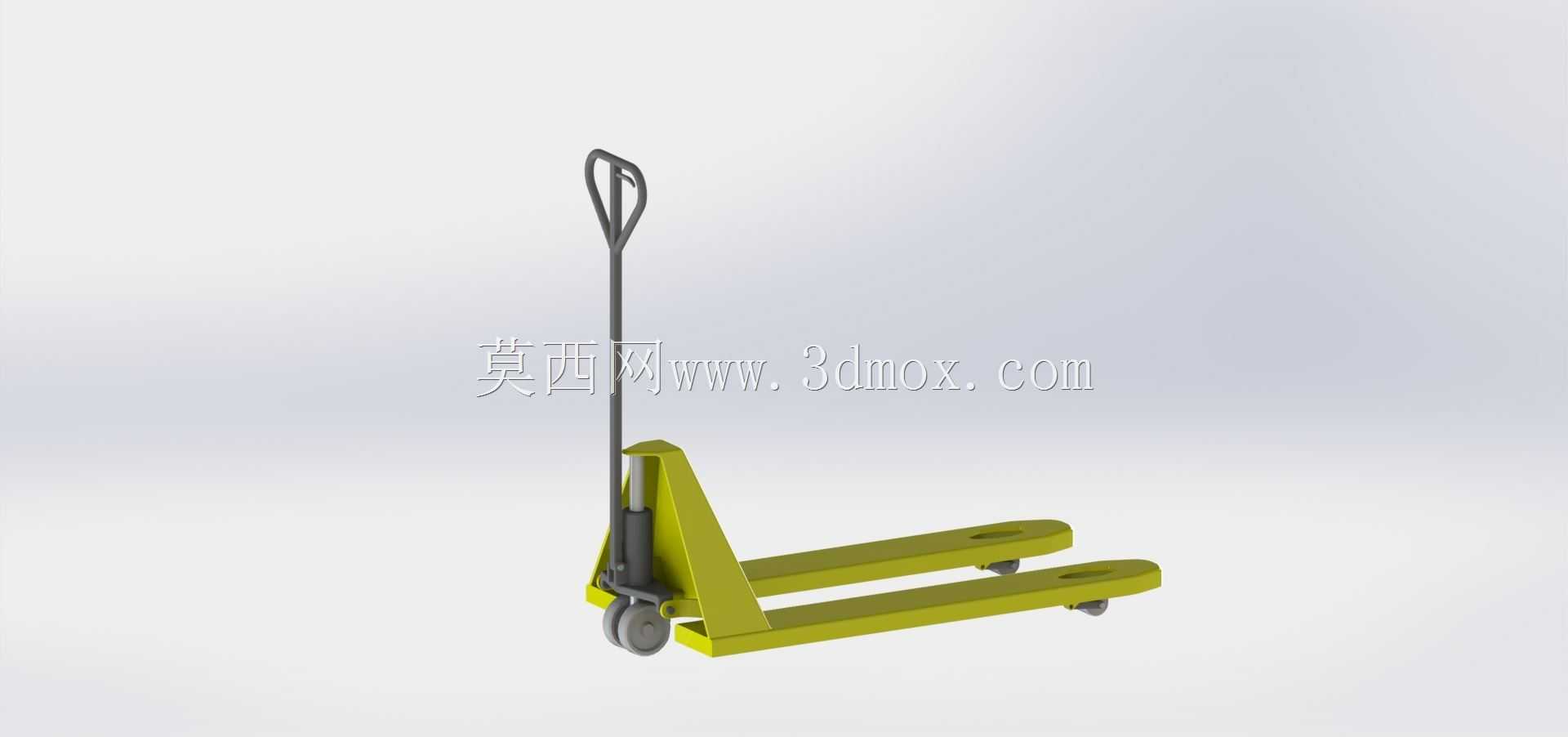

手动液压托盘搬运地牛结构设计

这款手动液压托盘搬运设备是仓储物流、生产车间、商贸配送场景中应用极为广泛的短距离物料转运工具，主要用于标准化托盘承载货物的水平移位、装卸货对位、库位调整作业，能够适配绝大多数国标及通用规格的单面、双面托盘，在狭窄通道、货架底层、货车车厢内部等机动叉车无法顺畅通行的作业场景中，能够灵活完成货物转运工作，大幅降低人工搬运的劳动强度，提升平面物料周转的作业效率。从功能特性来看，设备依靠手动液压驱动结构实现货叉的升降动作，操作人员仅需反复压动操作手柄即可驱动液压油缸顶升货叉，将托盘连同承载货物抬离地面合适高度后，即可通过手柄牵引设备完成移动，到达目标位置后扳动泄压手柄即可平稳降下货叉，完成货物的放置作业，整体操作无需外接动力源，对作业环境没有电源、气源的配套要求，可在各类室内外平整硬化地面独立完成作业。在设计思路上，整体结构采用了高刚性的三角承力布局，货叉部分采用一体化的型钢焊接成型结构，在保证叉体抗弯、抗扭强度的同时控制了整体自重，降低操作人员推行时的阻力；液压单元集成布置在设备前部的三角承力架内部，既能够对核心液压部件形成结构防护，避免作业过程中碰撞损坏，也能让设备整体重心保持在承载轮附近，提升重载状态下的推行稳定性；操作手柄采用符合人体工学的弯折造型，握持位置设置防滑结构，手柄高度适配成年人站立操作的自然臂高，长时间操作不易产生疲劳，同时手柄集成了升降压杆、泄压开关与转向功能，操作人员无需变换握持位置即可完成全部操作动作。从外形尺寸与安装边界来看，货叉的外宽尺寸适配通用托盘的叉孔间距，叉体长度覆盖常规托盘的进叉深度，能够保证承载时托盘受力均匀，不会出现叉体过短导致的托盘倾斜风险；设备整体的最小转弯半径经过优化，在狭窄的仓库通道内也能完成转向调整，承载轮与转向轮的布置兼顾了承重能力与转向灵活性，前轮采用小直径的高强度承重轮，可顺畅进入托盘底部的预留间隙，后部的大直径转向轮能够适配地面微小的不平整，推行过程中不会出现明显的卡顿，设备整体的最低放低高度符合通用托盘的底部间隙标准，无需额外调整即可顺畅完成进叉作业，顶升高度满足短距离转运的离地要求，不会因为抬升过高导致整体重心偏移影响作业安全。
