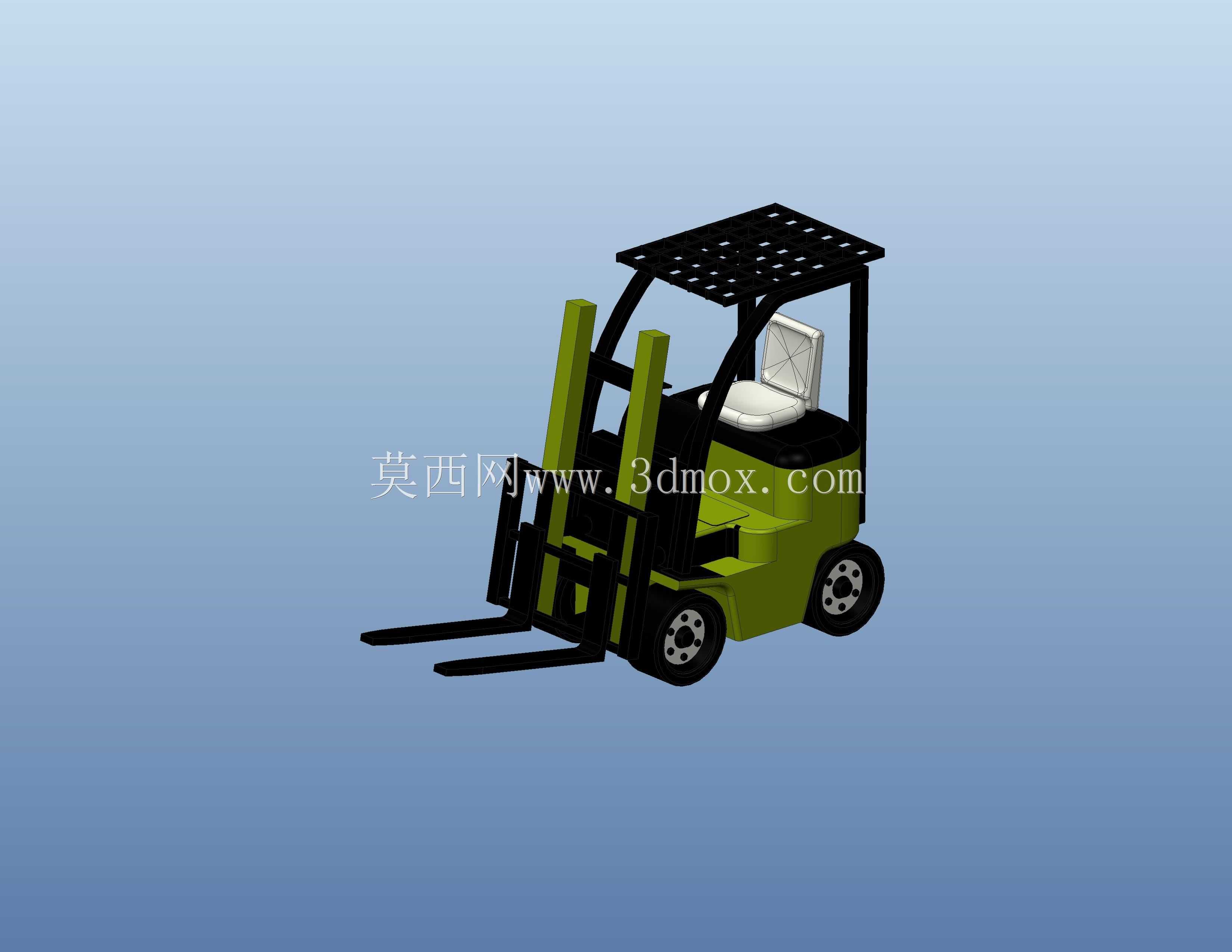

平衡重式内燃叉车整机结构三维设计

本次呈现的平衡重式叉车三维结构，是面向厂内仓储物流、生产车间物料转运场景开发的通用型工业搬运装备，这类设备是当前制造业厂区、物流仓储中心、港口货场中应用最广泛的短距离物料装卸堆垛设备，能够完成成件托盘货物的装卸、堆高、短距离驳运作业，可适配标准木质、塑料托盘的常规尺寸货物，在生产环节中承担线边物料补给、成品入库转运、货位堆高调整等核心作业任务，替代人工搬运大幅降低重体力劳动强度，提升厂区内部物流周转效率。

从设备实际用途来看，这款叉车额定承载能力覆盖厂区常规1-3.5吨级作业需求，可在平整硬化的厂区路面、仓储地坪内完成作业，最大作业高度适配常规仓储货架3-4米的堆高层级，能够满足绝大多数中小制造企业、区域仓储网点的日常物料搬运需求，无需额外配套复杂的辅助设施，仅需平整硬化路面即可开展作业，适配场景灵活度高。

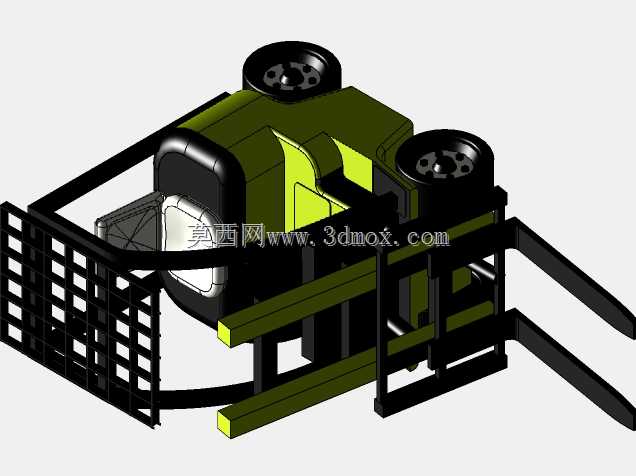

在产品功能特性层面，该结构完整还原了叉车的核心功能模块：前部为可实现升降、前倾后仰动作的货叉与门架总成，通过液压系统驱动完成货物的举升与角度调整，便于货物的叉取与堆垛对位；中部为驾乘操作区域，设置了符合人机工程的座椅与操作控件布局，保障操作人员长时间作业的操作便利性；后部为平衡重块结构，用于平衡前部叉取货物产生的倾覆力矩，保障整车作业过程中的稳定性；底盘部分集成了行驶驱动系统、转向系统，能够实现整车的前进后退、小半径转向，适配仓储区域狭窄通道的通行需求。

从产品设计思路来看，整体结构优先保障作业稳定性与操作安全性，门架采用两级嵌套的结构设计，在保障最大举升高度的同时控制整车最低高度，满足厂区限高区域的通行需求；车身宽度控制在1.2米级，能够适配常规1.8米宽度的仓储通道，提升仓储空间利用率；护顶架采用镂空格栅结构，既能够为操作人员提供上方坠物防护，又不会遮挡操作人员向上观察货叉堆垛的视线，兼顾安全防护与操作视野需求。

在外形尺寸与安装边界层面，整车总长控制在3.5米以内（含货叉长度），最小转弯半径控制在2.4米以内，能够在狭小的厂区通道内完成转向调头作业；整车最低离地间隙大于100mm，能够适配厂区内常见的减速带、地面接缝等小幅高差路况，不会出现底盘剐蹭问题；门架前倾角度控制在6度、后仰角度控制在12度，既能够保障货叉叉取货物时的对位便利性，又能在行驶过程中通过后仰动作锁紧货物，避免货物滑落；各部件的安装边界均预留了足够的装配与维护空间，便于后期液压管路、传动部件的检修更换，降低设备日常维护的操作难度。
