标准DB系列PC连接器三维设计模型

本套模型为标准DB系列PC连接器三维设计成果，建模阶段以行业通用的D-sub连接器尺寸规范为基准，先梳理DB9、DB15、DB25、DB37四类主流规格的外形轮廓、插针排布、安装固定位的核心尺寸参数，在SolidWorks2012环境下通过草图绘制、特征拉伸、阵列、切除等基础操作完成单个公头、母头连接器的主体结构建模，针对不同安装形式的板载、线端连接器分别设计插针固定基座、金属屏蔽外壳、侧边安装固定耳的细节结构，对插针的排布间距、外壳的卡扣定位结构做参数化关联设计，确保不同规格的模型尺寸符合通用互换标准，建模过程中对倒角、卡槽等易忽略的装配细节做了精细化处理，避免后续装配出现干涉问题。

参数设计层面严格遵循GB/T相关接插件尺寸标准，对每款连接器的插针数量、引脚间距、外壳长宽高、安装孔位孔径与孔距都做了精准参数设定，公头插针突出长度、母头插孔深度完全匹配实际插接配合要求，不同颜色的绝缘基座对应不同的应用场景做了区分，黄色基座为串口通讯常用规格、蓝色为高密度针脚规格、黑色为通用标准规格，所有参数均可直接编辑调整，方便使用者根据实际项目需求修改衍生不同规格的定制化连接器模型。

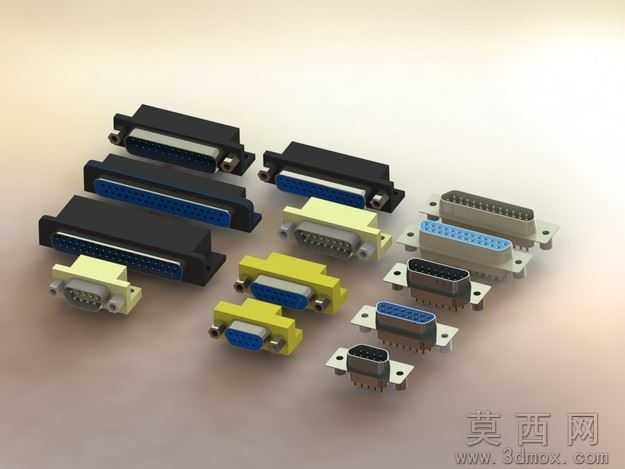

渲染材质环节针对连接器不同部件做了对应材质赋予，金属屏蔽外壳采用磨砂锌合金材质，还原实际五金冲压件的哑光金属质感，插针部分采用抛光黄铜材质模拟镀金插针的金属光泽，绝缘基座分别赋予米黄色、深蓝色、黑色的阻燃PBT塑料材质，安装固定片采用镀镍钢片材质，通过场景布光调整光影角度，清晰呈现不同部件的材质质感与结构层次，渲染效果直观还原实物外观特征。

结构原理上，该系列连接器为典型的D型防误插结构，不对称的D型金属外壳可确保公母头插接时不会出现针脚错位问题，内部插针按照信号定义规则有序排布，金属外壳可实现电磁屏蔽效果，侧边安装耳可通过螺丝将连接器固定在设备面板或PCB板上，板载款的插针可直接穿过PCB焊盘实现焊接固定，线端款可通过尾部压线结构连接通讯线缆，实现设备之间的稳定信号传输。

软件兼容方面，模型除原生SolidWorks2012格式外，还导出了STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，同时提供STL格式文件，可直接用于3D打印制作连接器手板样件，附带的效果图文件可直接用于方案展示、产品说明文档配图使用，无需额外做格式转换即可适配不同的设计、加工、展示场景需求。

研发教学应用层面，该套模型可用于电子设备结构设计时的接口装配选型，在工控设备、计算机外设、通讯设备的结构研发中直接调用该模型完成整机的接口布局设计，避免重复建模提升研发效率；同时也可作为机械制图、电子结构设计课程的教学案例，帮助学习者掌握接插件类零件的建模方法、尺寸规范与装配要求，也可用于电子接插件相关的课程设计、毕业设计的模型参考，辅助学习者理解D-sub连接器的结构特点与应用场景。
