可移动推车式旋片真空泵结构设计

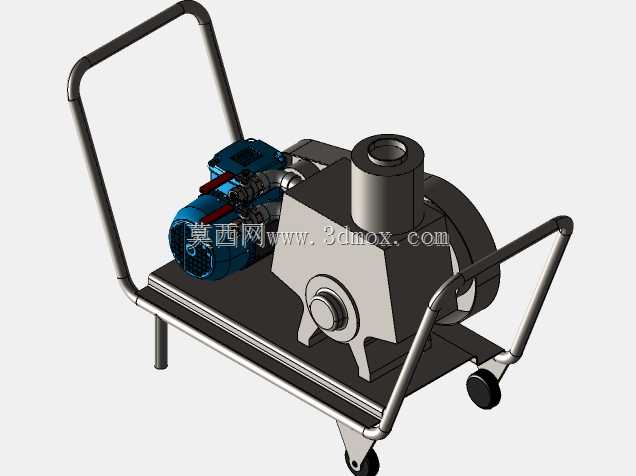

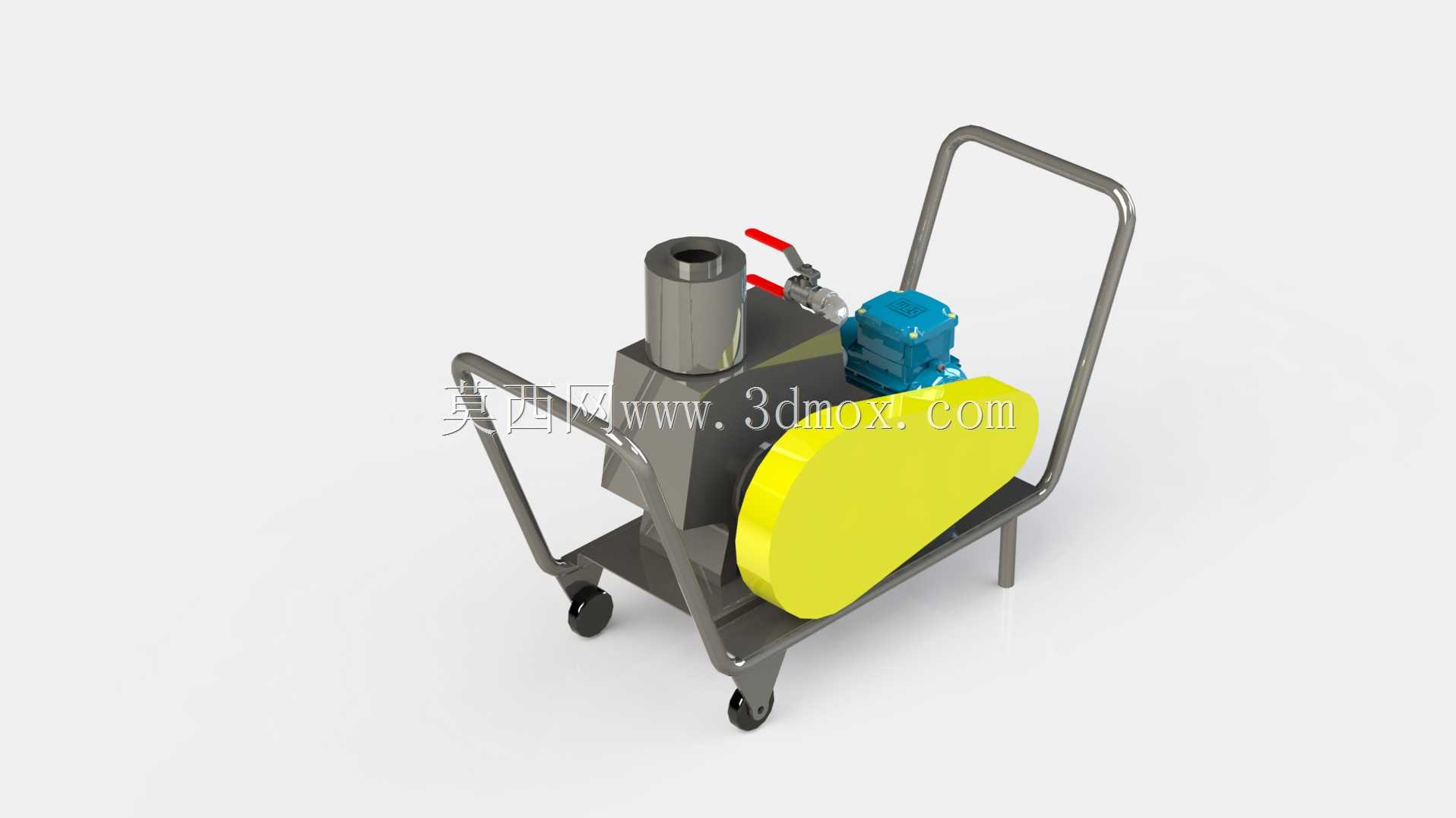

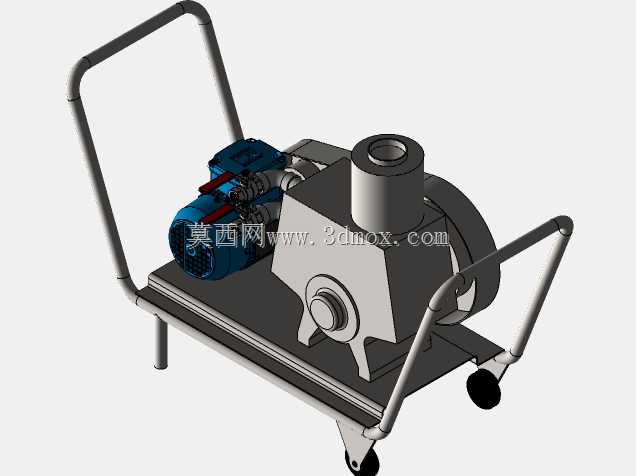

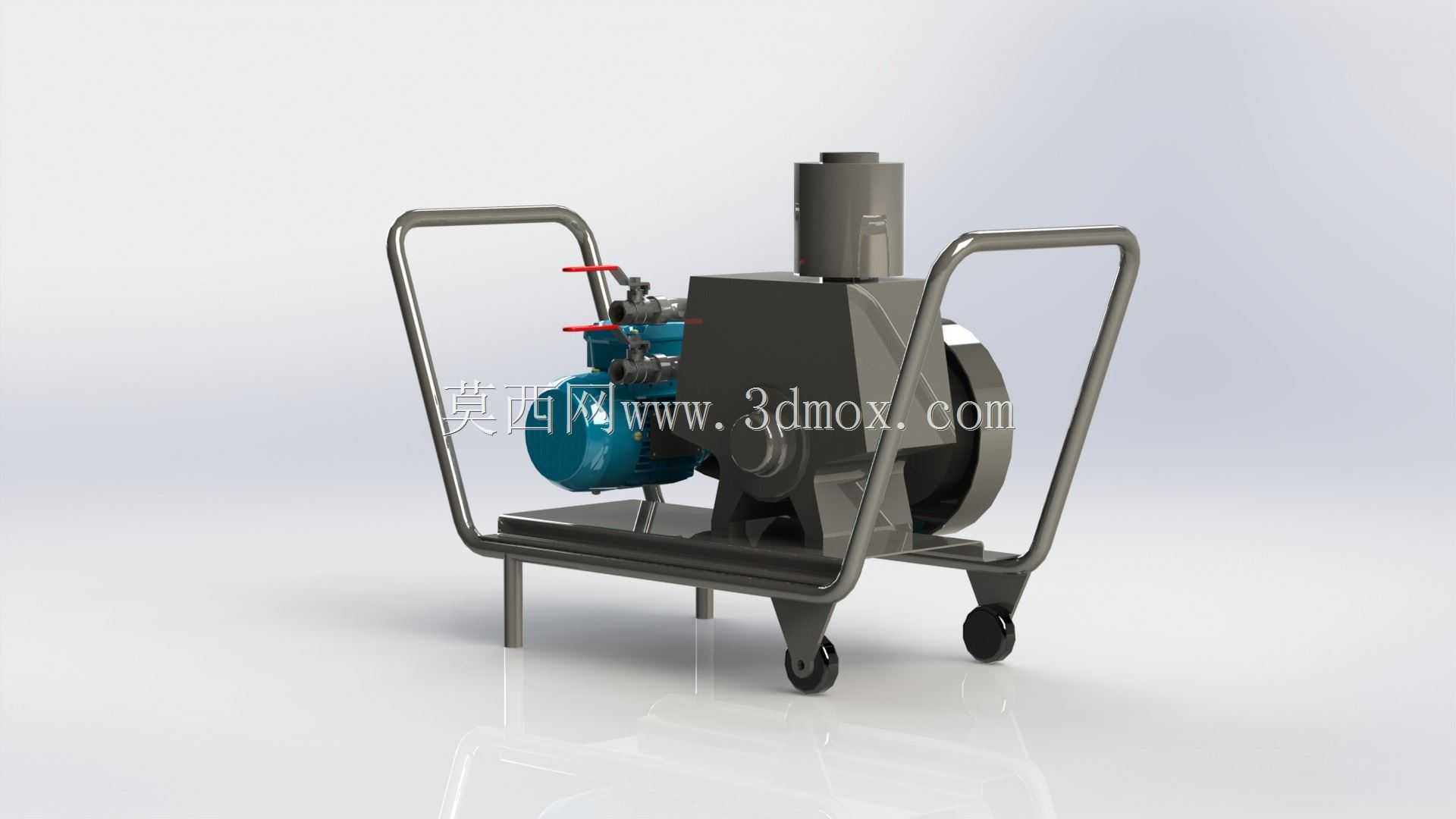

这款可移动推车式真空泵，主要面向需要灵活切换作业点位的工业真空获取场景，常见应用于实验室小批量试样脱泡、制冷行业管路抽真空、小型化工反应釜预抽真空、电子元器件封装前除气、汽修行业空调系统抽排等作业场景，能够在不同工位间快速转运，无需固定安装基座，适配多工位轮换的柔性生产与运维需求。设备核心功能是通过旋片式泵腔结构完成密闭空间内的气体抽排，将目标腔体内的压力降至工艺要求的真空度范围，为后续真空浸渍、真空干燥、真空吸附、真空焊接等工艺环节提供稳定的负压环境，泵体自带的油气分离结构能够减少排气带油问题，降低作业过程中的油雾污染，适配对作业环境洁净度有一定要求的生产场景。从设计思路来看，整体采用集成式布局，将泵头、驱动电机、进气控制阀、排气过滤组件全部整合在带扶手的推车机架上，机架采用弯折金属管材焊接成型，扶手高度适配成年人站立推行的人机工程尺寸，无需弯腰施力即可完成设备转运；底部配置两个定向脚轮与两个万向带刹脚轮，在平坦的车间地面、实验室地坪上推行阻力小，停靠作业时踩下刹车即可固定设备位置，避免作业过程中设备移位。进气端设置了带红色手柄的截止阀，能够在泵组停机时快速关闭气路，防止泵油倒灌进入被抽容器，阀件位置设置在扶手侧方，操作人员站在设备旁即可完成阀门启闭操作，无需绕到设备另一侧操作。泵头与电机采用同轴直连结构，省去了皮带传动的张紧维护环节，传动效率更高，整体结构更紧凑；泵体外侧的金属护架同时承担扶手与防撞功能，在转运过程中遇到通道狭窄、磕碰场景时，护架能够先于泵体、电机接触障碍物，避免核心部件受撞击损坏。从安装边界来看，设备整体占地尺寸紧凑，推车底座的长宽尺寸控制在小范围区间，能够顺利通过常规车间的通道门、电梯轿厢，停靠时仅需占用极小的地面空间，无需提前预埋固定螺栓，接电后连接抽气管路即可投入使用；设备的重心经过配重设计，泵头与电机分别布置在底座两侧，推行过程中不会出现前倾、侧翻问题，即使在带有轻微坡度的地面上也能稳定停靠。机架底部的支撑腿与脚轮配合，在作业状态下支撑腿接触地面，能够减少泵组运行时的振动传递，降低运行噪音，避免长时间振动导致的管路连接松动问题。
